第十五章 第5节 串、并联电路中电流的规律 练习 2021-2022学年人教版物理九年级全一册（有答案）

2021-2022学年人教版物理九年级核心素养

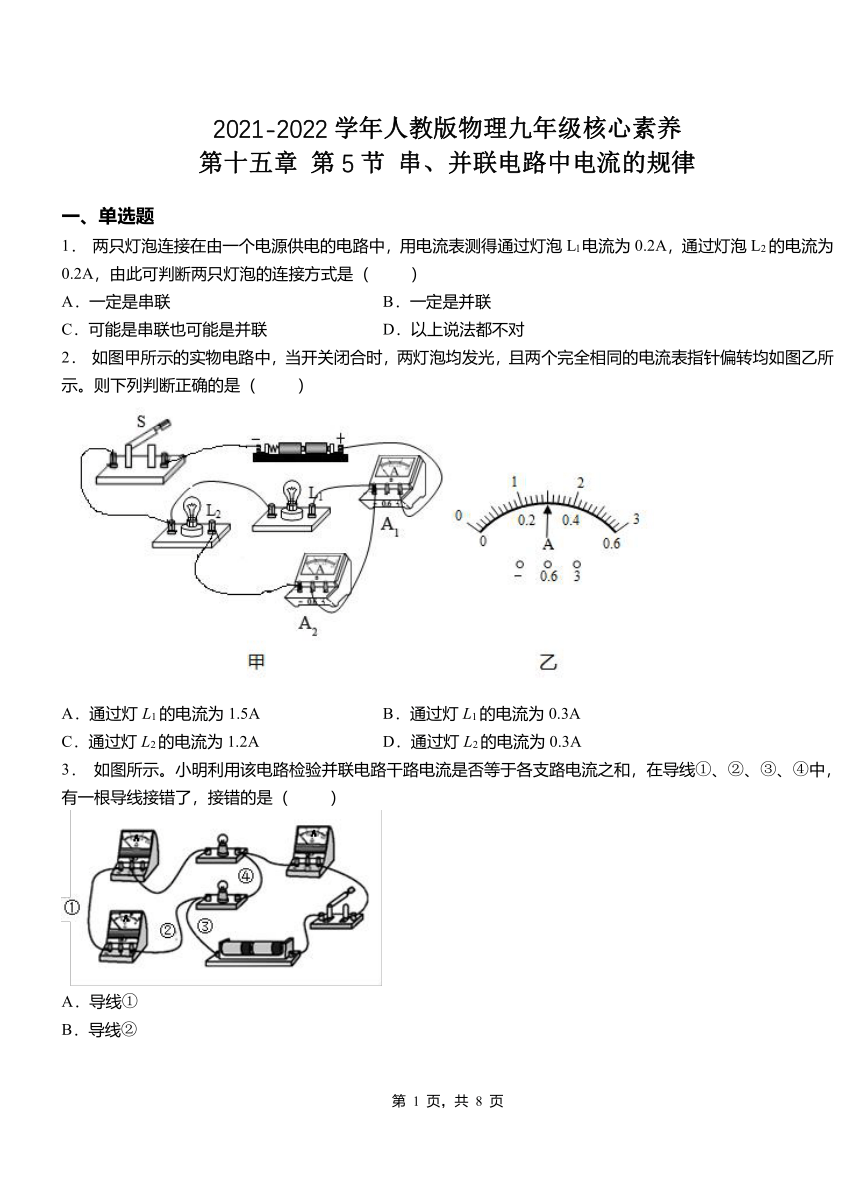

第十五章 第5节 串、并联电路中电流的规律
一、单选题
1． 两只灯泡连接在由一个电源供电的电路中，用电流表测得通过灯泡Ll电流为0.2A，通过灯泡L2的电流为0.2A，由此可判断两只灯泡的连接方式是（ ）
A．一定是串联 B．一定是并联
C．可能是串联也可能是并联 D．以上说法都不对
2． 如图甲所示的实物电路中，当开关闭合时，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示。则下列判断正确的是（ ）
A．通过灯L1的电流为1.5A B．通过灯L1的电流为0.3A
C．通过灯L2的电流为1.2A D．通过灯L2的电流为0.3A
3． 如图所示。小明利用该电路检验并联电路干路电流是否等于各支路电流之和，在导线①、②、③、④中，有一根导线接错了，接错的是（ ）
A．导线①
B．导线②
C．导线③
D．导线④

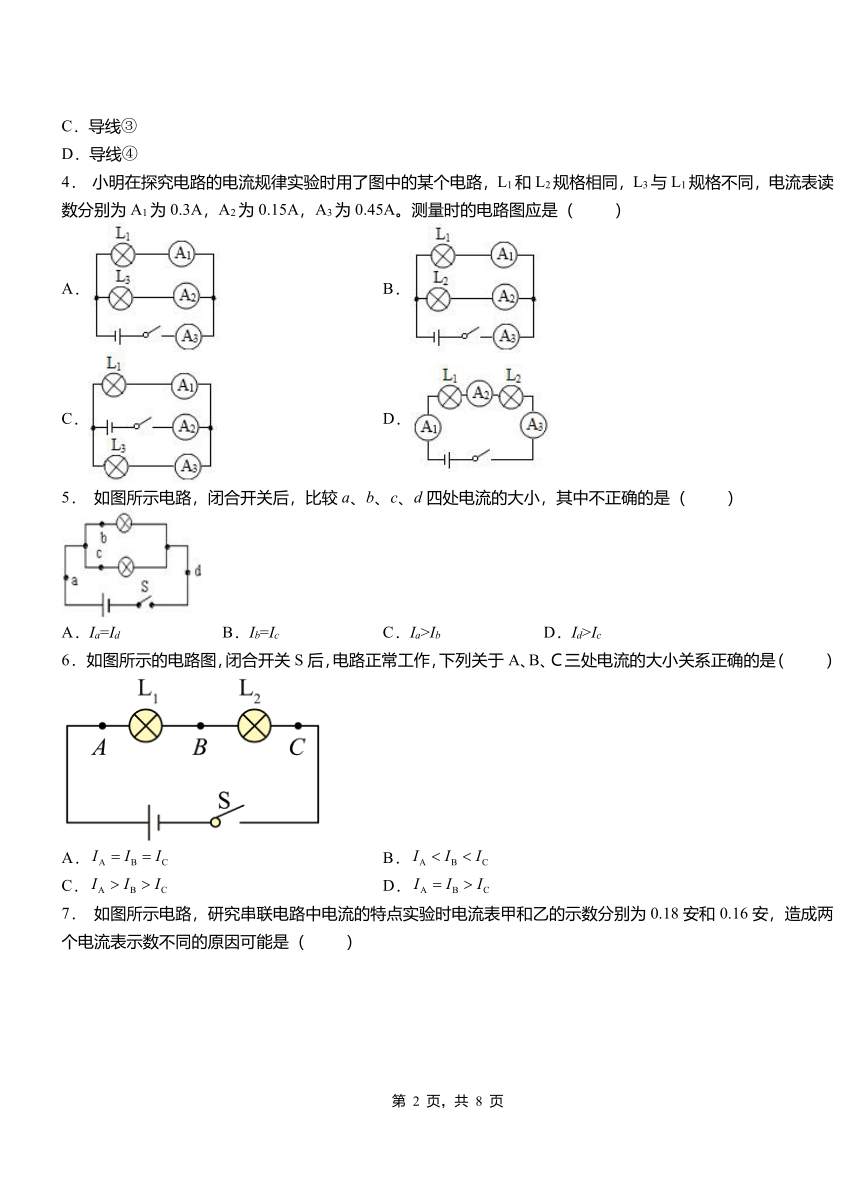

4． 小明在探究电路的电流规律实验时用了图中的某个电路，L1和L2规格相同，L3与L1规格不同，电流表读数分别为A1为0.3A，A2为0.15A，A3为0.45A。测量时的电路图应是（ ）
A． B．
C． D．
5． 如图所示电路，闭合开关后，比较a、b、c、d四处电流的大小，其中不正确的是（ ）
A．Ia=Id B．Ib=Ic C．Ia>Ib D．Id>Ic
6． 如图所示的电路图，闭合开关S后，电路正常工作，下列关于A、B、Ｃ三处电流的大小关系正确的是（ ）
A． B．
C． D．
7． 如图所示电路，研究串联电路中电流的特点实验时电流表甲和乙的示数分别为0.18安和0.16安，造成两个电流表示数不同的原因可能是（ ）
A．灯泡L1和L2在电路中的位置 B．灯泡L1和L2的电阻不同
C．导线有电阻 D．电流表的缘故
8． 若L1、L2、L3三盏不同规格的电灯串联在电路中，通电后发现L1最亮，L2较亮，L3最暗，则关于三灯中对应的电流说法正确的是（ ）
A．一样大 B．L2最大
C．L3最大 D．L1最大
9． 如图所示，当开关S1闭合，S2断开时，电流表的示数为0.7A，若只闭合S2而断开S1时，电流表的示数为0.42A，则通过L2的电流是（ ）
A．0.7A B．0.42A C．0.28A D．1.12A
10．如图所示，开关由断开到闭合，电流表A1、A2的示数I1、I2的变化（ ）
A．I1变小，I2变大 B．I1不变，I2变大
C．I1变大，I2变小 D．I1不变，I2变小
11．下列关于电学的基础知识，说法错误的是（ ）
A．摩擦起电的实质是电荷的转移
B．验电器的原理是同种电荷相互排斥
C．在电源外部，电流从正极经过用电器流向负极
D．若通过两灯泡的电流相等，则两灯泡一定是串联

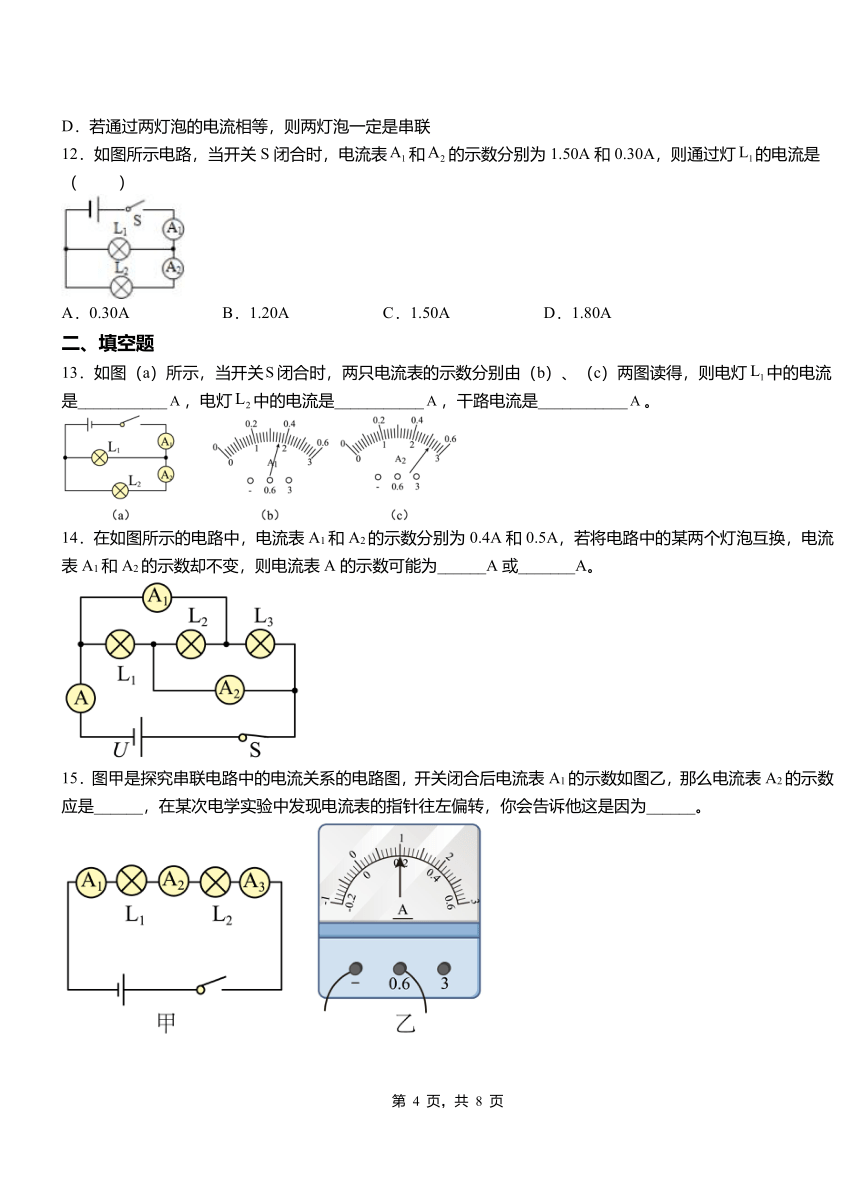

12．如图所示电路，当开关S闭合时，电流表和的示数分别为1.50A和0.30A，则通过灯的电流是（ ）
A．0.30A B．1.20A C．1.50A D．1.80A
二、填空题
13．如图（a）所示，当开关闭合时，两只电流表的示数分别由（b）、（c）两图读得，则电灯中的电流是___________，电灯中的电流是___________，干路电流是___________。
14．在如图所示的电路中，电流表A1和A2的示数分别为0.4A和0.5A，若将电路中的某两个灯泡互换，电流表A1和A2的示数却不变，则电流表A的示数可能为______A或_______A。
15．图甲是探究串联电路中的电流关系的电路图，开关闭合后电流表A1的示数如图乙，那么电流表A2的示数应是______，在某次电学实验中发现电流表的指针往左偏转，你会告诉他这是因为______。
16．如图所示电路中，开关闭合后，两灯都发光，电流表A1与A2指针指示的位置都如图所示，则通过灯L1电流是_____A，通过灯L2电流是_____A。
17．当闭合下图所示的电路的开关时，电流表A1、A2的示数如下图甲和乙所示，则流过灯泡L1和L2的电流分别为______A和______A。
18．如图所示，当只闭合开关S2时，通过L2的电流I2是0.2A， 通过L1的电流I1是_______A；当S2断开，S1和S3闭合时，电流表A1的示数为 0.1 A，电流表A2的示数为 0.3 A，通过S1的电流是_______A。
19．如图所示，当S闭合时，电流表A1的读数为0.1A，电流表A的读数为0.3A，则通过灯L2的电流为 ____________ A。如果灯L1发生了断路，则电流表A的示数将 ____________ （选填“变大”“不变”或“变小”）。
20．如图所示，当开关S闭合后，电流表的指针偏转如图所示，其中A1电流表测量的是通过______（选填“干路”、“L1”或“L2”）的电流，A电流表的读数应为______A。
2021-2022学年人教版物理九年级第十五章 第5节 串、并联电路中电流的规律（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 C D C A B A D A C B
题号 11 12
答案 D B
二、填空题
13．
14．0.7 0.65
15．0.2 电流表正负接线柱接反
16．0.3 1.2
17．0.78 0.52
18．0.2 0.4
19．0.2 变小
20． 1.2
