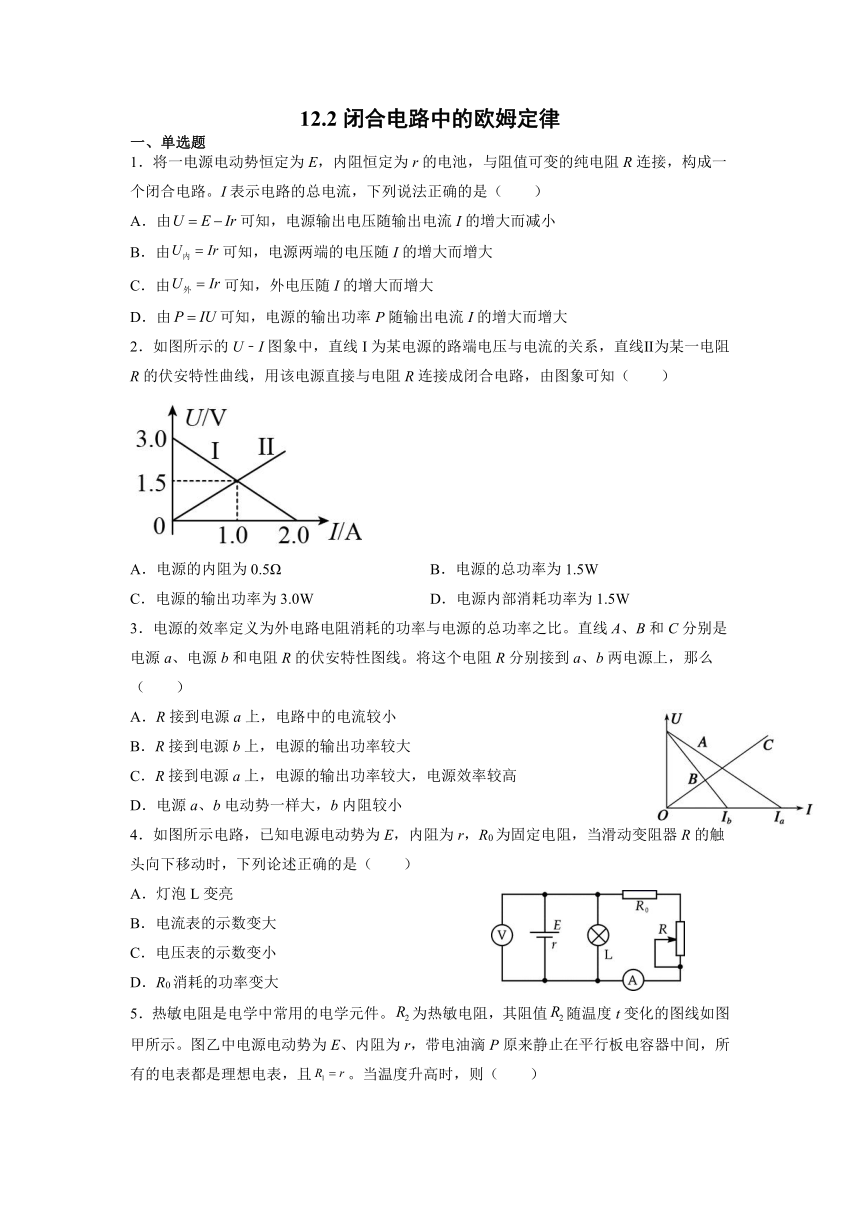

12.2闭合电路中的欧姆定律
一、单选题
1．将一电源电动势恒定为E，内阻恒定为r的电池，与阻值可变的纯电阻R连接，构成一个闭合电路。I表示电路的总电流，下列说法正确的是（　　）
A．由可知，电源输出电压随输出电流I的增大而减小
B．由可知，电源两端的电压随I的增大而增大
C．由可知，外电压随I的增大而增大
D．由可知，电源的输出功率P随输出电流I的增大而增大
2．如图所示的U﹣I图象中，直线I为某电源的路端电压与电流的关系，直线Ⅱ为某一电阻R的伏安特性曲线，用该电源直接与电阻R连接成闭合电路，由图象可知（　　）
A．电源的内阻为0.5Ω B．电源的总功率为1.5W
C．电源的输出功率为3.0W D．电源内部消耗功率为1.5W
3．电源的效率定义为外电路电阻消耗的功率与电源的总功率之比。直线A、B和C分别是电源a、电源b和电阻R的伏安特性图线。将这个电阻R分别接到a、b两电源上，那么（　　）
A．R接到电源a上，电路中的电流较小
B．R接到电源b上，电源的输出功率较大
C．R接到电源a上，电源的输出功率较大，电源效率较高
D．电源a、b电动势一样大，b内阻较小
4．如图所示电路，已知电源电动势为E，内阻为r，R0为固定电阻，当滑动变阻器R的触头向下移动时，下列论述正确的是（　　）
A．灯泡L变亮
B．电流表的示数变大
C．电压表的示数变小
D．R0消耗的功率变大

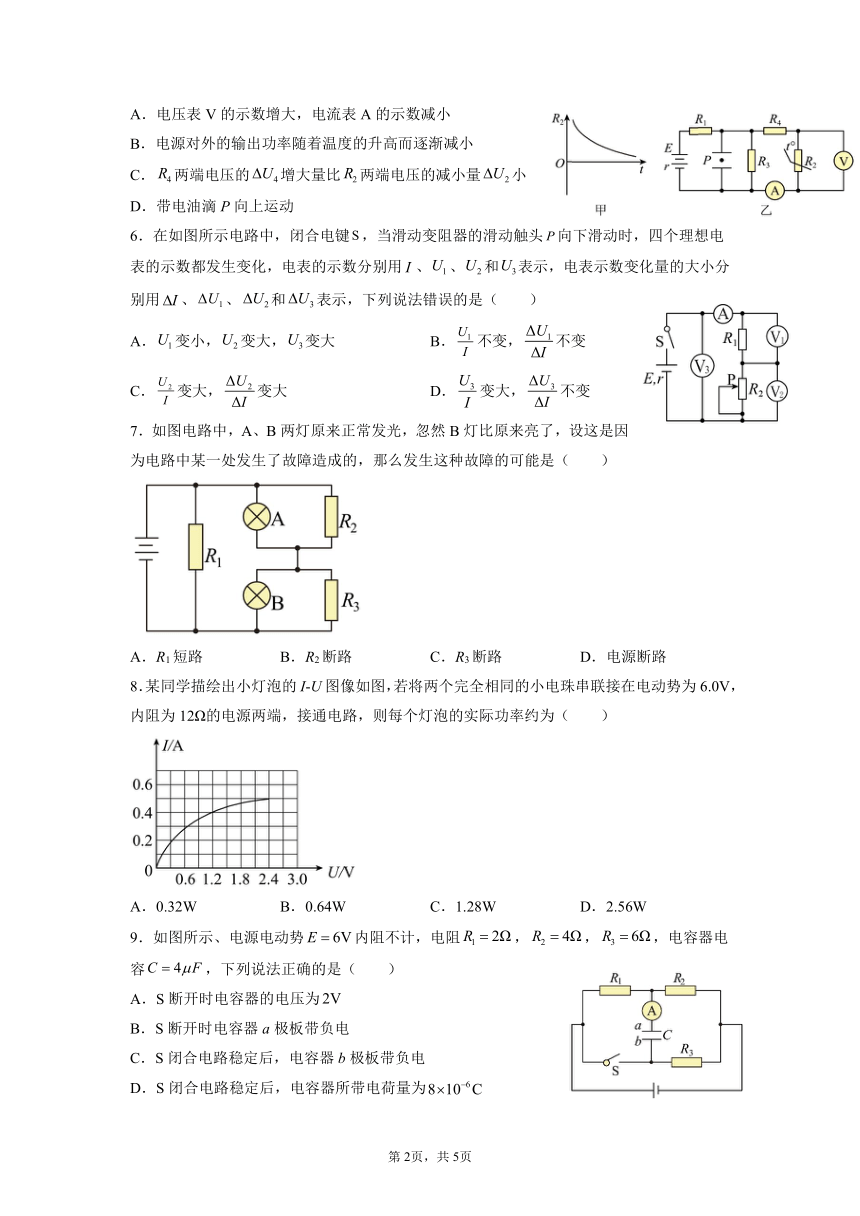

5．热敏电阻是电学中常用的电学元件。为热敏电阻，其阻值随温度t变化的图线如图甲所示。图乙中电源电动势为E、内阻为r，带电油滴P原来静止在平行板电容器中间，所有的电表都是理想电表，且。当温度升高时，则（　　）
A．电压表V的示数增大，电流表A的示数减小
B．电源对外的输出功率随着温度的升高而逐渐减小
C．两端电压的增大量比两端电压的减小量小
D．带电油滴P向上运动
6．在如图所示电路中，闭合电键，当滑动变阻器的滑动触头向下滑动时，四个理想电表的示数都发生变化，电表的示数分别用、、和表示，电表示数变化量的大小分别用、、和表示，下列说法错误的是（　　）
A．变小，变大，变大 B．不变，不变
C．变大，变大 D．变大，不变
7．如图电路中，A、B两灯原来正常发光，忽然B灯比原来亮了，设这是因为电路中某一处发生了故障造成的，那么发生这种故障的可能是（　　）
A．R1短路 B．R2断路 C．R3断路 D．电源断路
8．某同学描绘出小灯泡的I-U图像如图，若将两个完全相同的小电珠串联接在电动势为6.0V，内阻为12Ω的电源两端，接通电路，则每个灯泡的实际功率约为（　　）
A．0.32W B．0.64W C．1.28W D．2.56W
9．如图所示、电源电动势内阻不计，电阻，，，电容器电容，下列说法正确的是（　　）
A．S断开时电容器的电压为
B．S断开时电容器a极板带负电
C．S闭合电路稳定后，电容器b极板带负电
D．S闭合电路稳定后，电容器所带电荷量为
10．如图所示电路中，电源内阻忽略不计，电阻不随温度变化。闭合电键，电压表示数为U，电流表示数为I；在滑动变阻器的滑片P由a端滑到b端的过程中（　　）
A．U先变大后变小 B．I先变小后变大
C．的功率先变小后变大 D．的功率先变大后变小
二、多选题
11．如图所示是某电源的路端电压与电流的关系图像，下列结论正确的是（　　）
A．电源的电动势为6.0V B．电源的内阻为12Ω
C．电源的短路电流为3A D．电流为0.4A时的外电阻是13Ω
12．如图，电源的内阻不可忽略。已知定值电阻R1=10Ω，R2=8Ω。当电键S接位置1时，电流表的示数为0.21A。那么当电键S接位置2时，电流表的示数可能是下列的哪些值（　　）
A．0.28A B．0.25A C．0.22A D．0.19A
13．现有一个家用太阳能辅助电路设计如图所示，图中的电源为太阳能电源，其内阻不可忽略，、、为位于三个房间的规格相同的灯泡，R是光敏电阻，、是保护电阻，合上开关，则（　　）
A．当照射在上的光变强时，变亮，和都变暗
B．当照射在上的光变强时，变暗，和都变亮
C．在光照强度不变的情况下，去掉改成导线，则会变暗
D．在光照强度不变的情况下，断路，则会变亮
14．如图所示R=3Ω，R0为最大阻值是5Ω的滑动变阻器，E为电源电动势，电源内电阻r=1Ω，下面说法正确的是（　　）
A．R0=4Ω时，电源的输出功率最大 B．R0=4Ω时，R0的消耗功率最大
C．R0=0时，电源的效率最高 D．R0=5Ω时，电源的输出功率最小
15．某同学将一直流电源的总功率、输出功率，和电源内部的发热功率随电流I变化的图线画在同一坐标系内，如图所示，根据图线可知下列说法正确的是（　　）
A．反映变化的图线是b B．电源电动势为8V
C．当电流为0.5A时，外电路的电阻为6Ω D．当外电阻为2Ω时，输出功率最大
16．将一可调电阻接入电动势为、内阻为的蓄电池两端，接通电路后，调节外电路，通过测量描绘出电源的输出功率随外电阻变化的图线，如图所示，则下列说法正确的是（　　）
A．当外电阻与电源的内阻相等时，电源消耗的总功率最大
B．当外电阻与电源的内阻相等时，电源的效率为50%
C．电源消耗的功率随外电阻的增大而增大
D．当外电阻与电源的内阻相等时，外电阻消耗的电功率最大
三、解答题
17．如图所示的电路，电阻R3＝4Ω，电流表A和电压表V均为理想电表。闭合开关S后，电流表示数为0.75A，电压表示数2.0V。由于某种原因，电路有一只电阻发生断路现象，使电流表示数变为0.8A，电压表示数变化了1.2V。试回答下列问题：
(1)判断哪只电阻发生断路，并说明理由。
(2)求电阻R1、R2的值。
(3)求电源的电动势E和内电阻r。
18．如图所示，电源电动势，内阻，电阻，，，，电容器的电容，闭合开关，求电容器带电荷量。（保留两位有效数字）
19．某一用直流电动机提升重物的装置，如图所示，电动机线圈的电阻为，重物的质量，电源内阻为2Ω，不计各处的摩擦。当电动机以的恒定速度向上提升重物时，电路中的电流。（g取）
（1）求电源的电动势E；
（2）求电动机的机械效率。
20．在如图所示的电路中，电源的电动势E=10V、内阻r=1Ω，电阻的阻值分别为R1=R3=5Ω、R2=4Ω，电容器的电容为C=100μF，当开关K断开时，一带负电的液滴刚好静止在平行板之间，重力加速度为g，求：
（1）开关K闭合后电路达到稳定时液滴的加速度；
（2）从开关K闭合到电路达到稳定时，通过定值电阻R3的电荷量。
参考答案
1．A 2．D 3．C 4．A 5．C 6．C 7．C 8．A 9．D 10．B 11．ACD 12．BC 13．ACD
14．BD 15．CD 16．BD
17．(1)R1断路，理由见解析；(2)R1=8Ω，R2=4Ω；(3)E=4V，r=1Ω
18．
19．（1）90V；（2）75%
20．（1）g，方向竖直向上；（2）4×10－4C
