12.4欧姆定律的应用课堂检测2021-2022学年北师大版九年级物理上册（含答案）

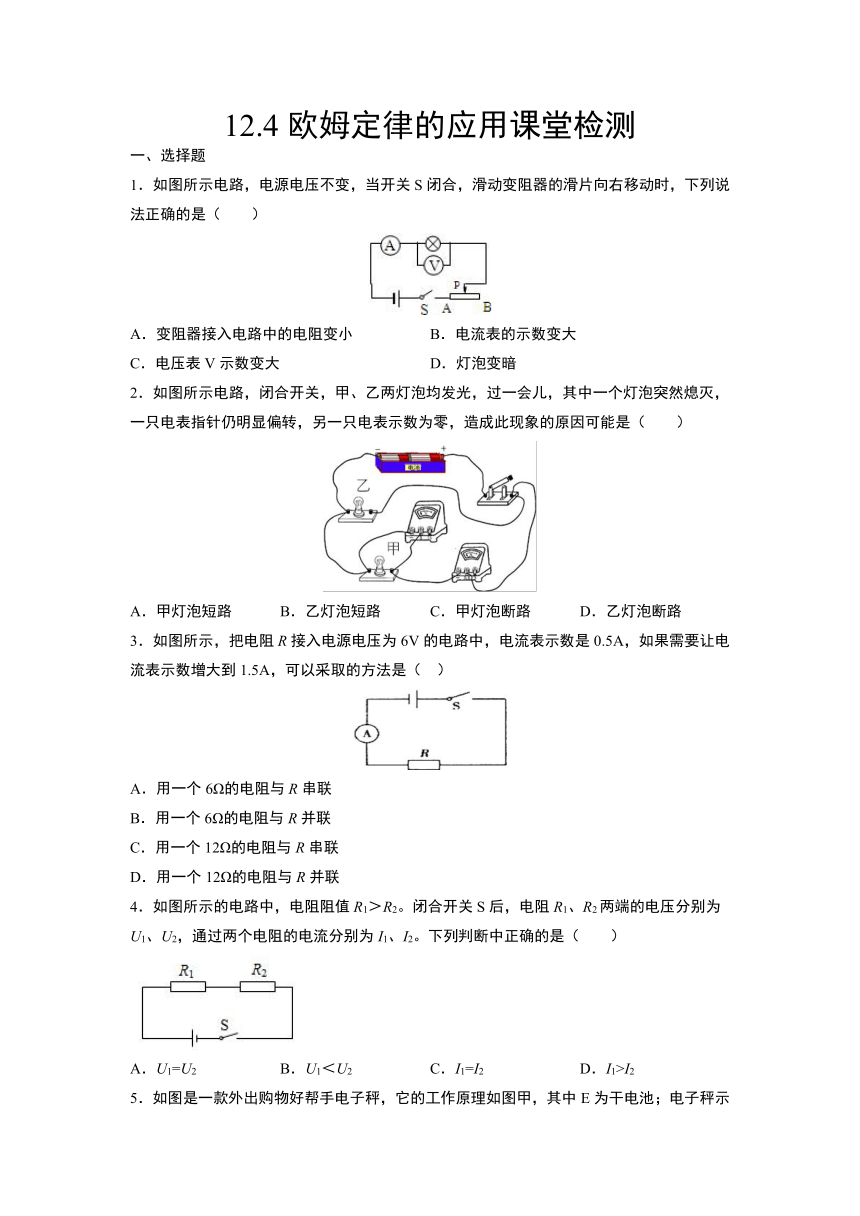

12.4欧姆定律的应用课堂检测
一、选择题
1．如图所示电路，电源电压不变，当开关S闭合，滑动变阻器的滑片向右移动时，下列说法正确的是（　　）
A．变阻器接入电路中的电阻变小 B．电流表的示数变大
C．电压表V示数变大 D．灯泡变暗
2．如图所示电路，闭合开关，甲、乙两灯泡均发光，过一会儿，其中一个灯泡突然熄灭，一只电表指针仍明显偏转，另一只电表示数为零，造成此现象的原因可能是（　　）
A．甲灯泡短路 B．乙灯泡短路 C．甲灯泡断路 D．乙灯泡断路
3．如图所示，把电阻R接入电源电压为6V的电路中，电流表示数是0.5A，如果需要让电流表示数增大到1.5A，可以采取的方法是（ ）
A．用一个6Ω的电阻与R串联
B．用一个6Ω的电阻与R并联
C．用一个12Ω的电阻与R串联
D．用一个12Ω的电阻与R并联
4．如图所示的电路中，电阻阻值R1＞R2。闭合开关S后，电阻R1、R2两端的电压分别为U1、U2，通过两个电阻的电流分别为I1、I2。下列判断中正确的是（　　）
A．U1=U2 B．U1＜U2 C．I1=I2 D．I1>I2

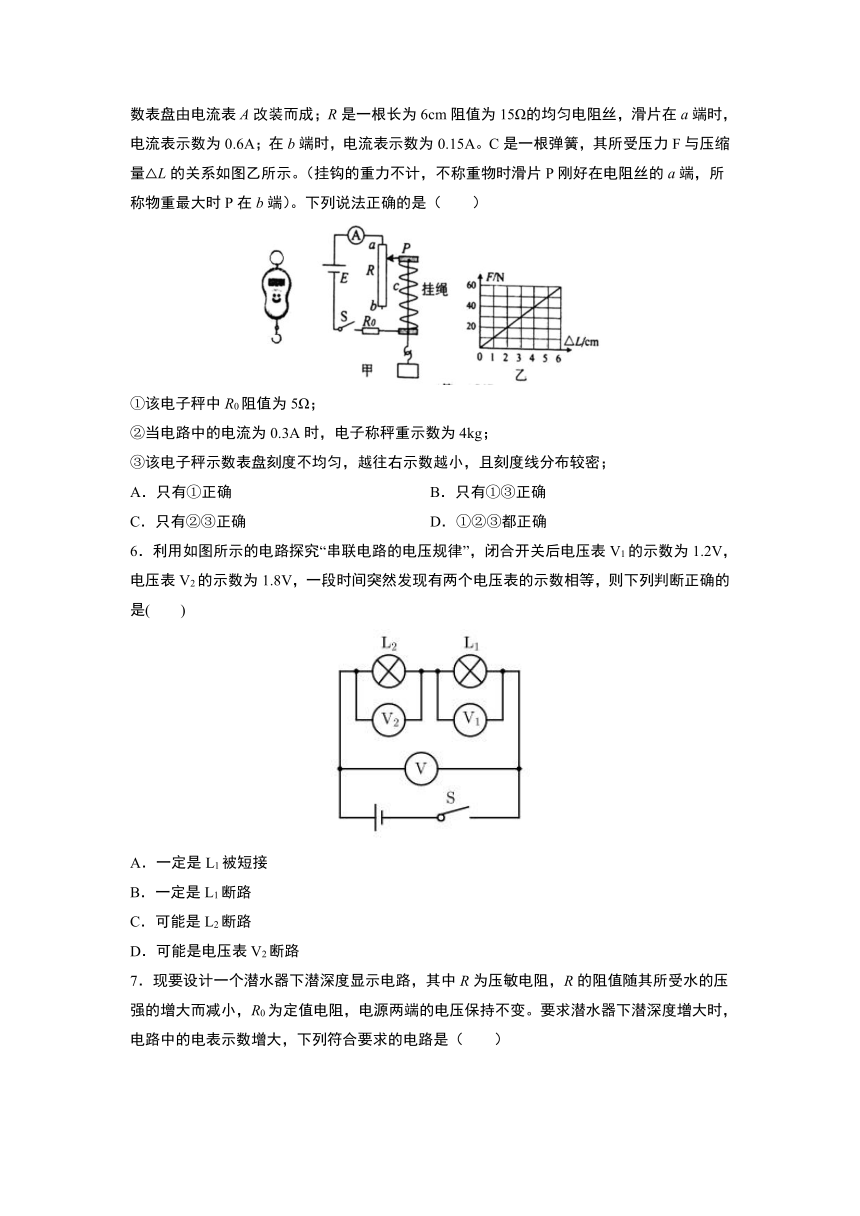

5．如图是一款外出购物好帮手电子秤，它的工作原理如图甲，其中E为干电池；电子秤示数表盘由电流表A改装而成；R是一根长为6cm阻值为15Ω的均匀电阻丝，滑片在a端时，电流表示数为0.6A；在b端时，电流表示数为0.15A。C是一根弹簧，其所受压力F与压缩量△L的关系如图乙所示。（挂钩的重力不计，不称重物时滑片P刚好在电阻丝的a端，所称物重最大时P在b端）。下列说法正确的是（　　）
①该电子秤中R0阻值为5Ω；
②当电路中的电流为0.3A时，电子称秤重示数为4kg；
③该电子秤示数表盘刻度不均匀，越往右示数越小，且刻度线分布较密；
A．只有①正确 B．只有①③正确
C．只有②③正确 D．①②③都正确
6．利用如图所示的电路探究“串联电路的电压规律”，闭合开关后电压表V1的示数为1.2V，电压表V2的示数为1.8V，一段时间突然发现有两个电压表的示数相等，则下列判断正确的是(　　)
A．一定是L1被短接
B．一定是L1断路
C．可能是L2断路
D．可能是电压表V2断路

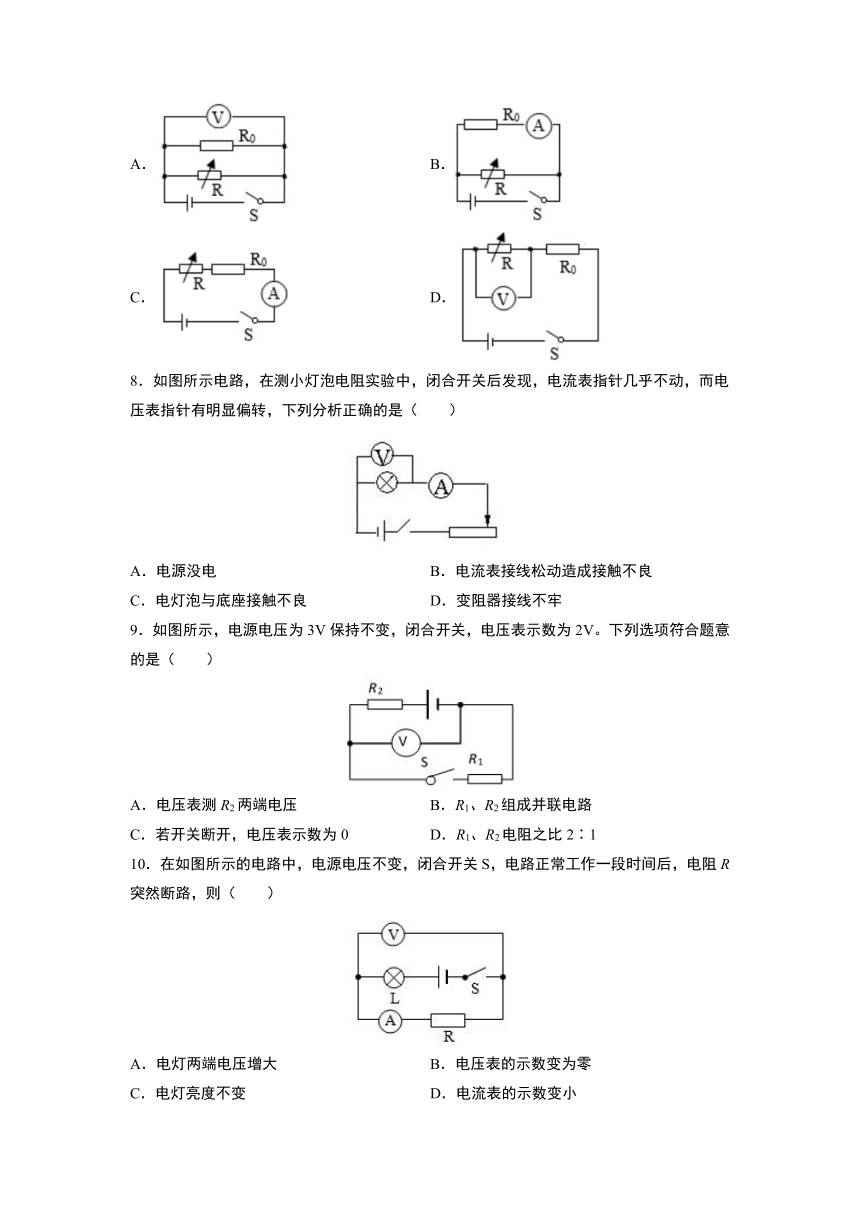

7．现要设计一个潜水器下潜深度显示电路，其中R为压敏电阻，R的阻值随其所受水的压强的增大而减小，R0为定值电阻，电源两端的电压保持不变。要求潜水器下潜深度增大时，电路中的电表示数增大，下列符合要求的电路是（　　）
A． B．
C． D．
8．如图所示电路，在测小灯泡电阻实验中，闭合开关后发现，电流表指针几乎不动，而电压表指针有明显偏转，下列分析正确的是（　　）
A．电源没电 B．电流表接线松动造成接触不良
C．电灯泡与底座接触不良 D．变阻器接线不牢
9．如图所示，电源电压为3V保持不变，闭合开关，电压表示数为2V。下列选项符合题意的是（　　）
A．电压表测R2两端电压 B．R1、R2组成并联电路
C．若开关断开，电压表示数为0 D．R1、R2电阻之比2∶1
10．在如图所示的电路中，电源电压不变，闭合开关S，电路正常工作一段时间后，电阻R突然断路，则（　　）
A．电灯两端电压增大 B．电压表的示数变为零
C．电灯亮度不变 D．电流表的示数变小

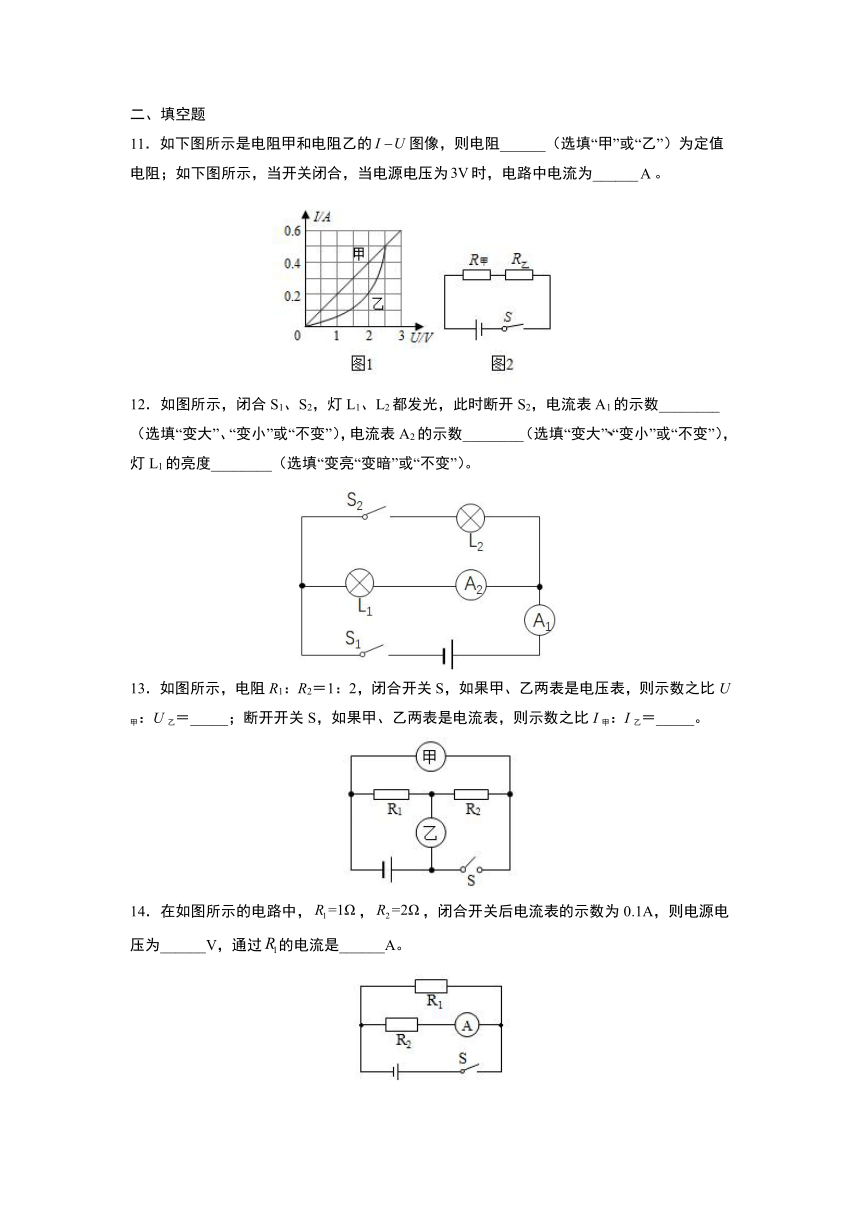

二、填空题
11．如下图所示是电阻甲和电阻乙的图像，则电阻______（选填“甲”或“乙”）为定值电阻；如下图所示，当开关闭合，当电源电压为时，电路中电流为______。
12．如图所示，闭合S1、S2，灯L1、L2都发光，此时断开S2，电流表A1的示数________（选填“变大”、“变小”或“不变”），电流表A2的示数________（选填“变大”“变小”或“不变”），灯L1的亮度________（选填“变亮“变暗”或“不变”）。
13．如图所示，电阻R1：R2＝1：2，闭合开关S，如果甲、乙两表是电压表，则示数之比U甲：U乙＝_____；断开开关S，如果甲、乙两表是电流表，则示数之比I甲：I乙＝_____。
14．在如图所示的电路中，，，闭合开关后电流表的示数为0.1A，则电源电压为______V，通过的电流是______A。
15．如图所示电路，电源两端的电压不变，闭合开关S，电压表测_____两端的电压；若电路正常工作一段时间后两电表的示数都突然变大，则该电路中出现的故障可能是_____。
16．如图所示电路，当滑动变阻器的滑片P向左移动时电流表的示数______，电压表的示数______。（选填“变大”、“变小”或“不变”）
17．如图所示电路，电源电压不变，调节滑动变阻器，使电压表示数从6V变化到2V，同时观察电流表示数由0.6A变为1A时，定值电阻R0＝_____Ω，电源电压U＝_____V。
18．如图所示，电源电压保持不变，R1=3R2，开关S0始终处于闭合状态，滑动变阻器的滑片P移到最下端，当开关S闭合，甲、乙两表为电压表时，两表示数之比U甲：U乙=________ ；当开关S断开，甲、乙两表为电流表时，则两表示数之比I甲：I乙=________。
19．如图所示是某同学根据实验数据对定值电阻A和B做出的I-U图像。分析可知定值电阻RA为______Ω，定值电阻RB为______Ω，将它们并联后总电阻是______Ω。
20．用石墨烯制成的湿敏电阻，其阻值会随含水量的升高而增大。如图所示，这是检测植物叶片含水量的电路，电源电压不变。将湿敏电阻R附着在叶片上，当叶片含水量升高时，电流表的示数_____，电压表的示数_____。（均选填“变大”、“变小“或“不变”）
三、解答题
21．小雨要测量灯泡的电阻，分别设计了如下两种实验方案.
甲方案 乙方案
①根据电路图完成实物电路。②闭合开关，调节滑动变阻器的滑片到三个合适的位置，记录此时小灯泡两端的电压和通过的电流. ③利用公式算出小灯泡的电阻值，并比较得出小灯泡的阻值变化特点. ①根据电路图完成实物电路。②闭合开关，调节滑动变阻器的滑片到三个合适的位置，记录此时小灯泡两端的电压和通过的电流. ③利用公式算出小灯泡的电阻值，并比较得出小灯泡的阻值变化特点. ④利用多次测量求平均值，得出小灯泡的平均阻值作为小灯泡的电阻值.
你认为______方案更为合理.请具体说出你的理由：__________.
22．如图电路，电源电压12V保持不变，定值电阻R1为，当滑动变阻器R2滑片处于某位置时，电流表的示数为1.6A。求此时滑动变阻器接入电路的电阻。
23．空气污染指数是一种反映和评价空气质量的方法，指数越高，空气污染越严重。某兴趣小组为了检测空气污染的指数，设计了如图甲所示的电路。R为气敏电阻，其电阻的倒数与空气污染指数的关系如图乙所示，已知电源电压12V保持不变，R0=5Ω，当电压表示数为4V时，求：
(1)通过R0的电流；
(2)此时气敏电阻R的阻值；
(3)当电路中电流为1.2A时，空气污染指数。
24．如图所示的电路中，图为的电流与电压的图像关系，电源电压若保持不变，。
(1)的阻值是多少？
(2)如果开关、都断开时，电流表示数为，那么电源电压多大？
(3)如果开关、都闭合时，电流表示数为，那么的阻值是多大？
答案
1．D 2．C 3．B 4．C 5．A 6．C 7．C 8．C 9．D 10．D
11．甲 0.2 12．变小 不变 不变 13．3：2 1：3 14．0.2 0.2
15．电阻R 灯泡L短路 16．变大 不变 17．10 12 18．4：1 3：4
19．30 20 12 20．变小 变小
21．甲 因为小灯泡的电阻是随温度变化的，利用多次测量求平均值，得出小灯泡的平均阻值作为小灯泡的电阻值是不正确的
22．30Ω 23．（1）0.8A；（2）10；（3）50 24．(1)20Ω；(2)12V；(3)30Ω
