13.6安全用电课堂检测 2021-2022学年度北师大版九年级物理上册（含答案）

13.6安全用电课堂检测
一、选择题
1．关于家庭电路及安全用电，下列说法正确的是（　　）
A．控制各个灯具的开关都应安装在火线上
B．电器设备起火，用水直接灭火
C．试电笔是用来测试物体是带正电还是带负电的
D．低于的电压对人体都是安全的
2．如图为试电笔的结构图。下列说法正确的是（　　）
A．试电笔外壳是导体
B．使用试电笔时手不能接触笔尖
C．使用试电笔时手不要接触笔卡
D．使用试电笔时，若氖管发光，说明接触处与零线是连通的
3．如图是林同学设计的家庭电路。下列说法正确的是（　　）
A．保险丝只在发生短路时切断电路 B．两孔插座的连接正确，三孔插座的连接错误
C．电灯开关断开时，人接触M点不会触电D．试电笔插入三孔插座的左孔，氖管发光
4．下列选项中符合安全用电要求的是（　　）
A．用湿手拨动空气开关
B．在更换灯泡时断开电源开关
C．家用电器电线绝缘皮破损了仍继续使用
D．把用电器的三脚插头改为两脚插头接在两孔插座上使用
5．下列有关安全用电的说法正确的是（　　）
A．人接触裸露的火线一定会触电
B．家庭电路中控制用电器的开关要接在火线和用电器之间
C．用测电笔检查电路时，手不能接触笔尾金属体，以防触电

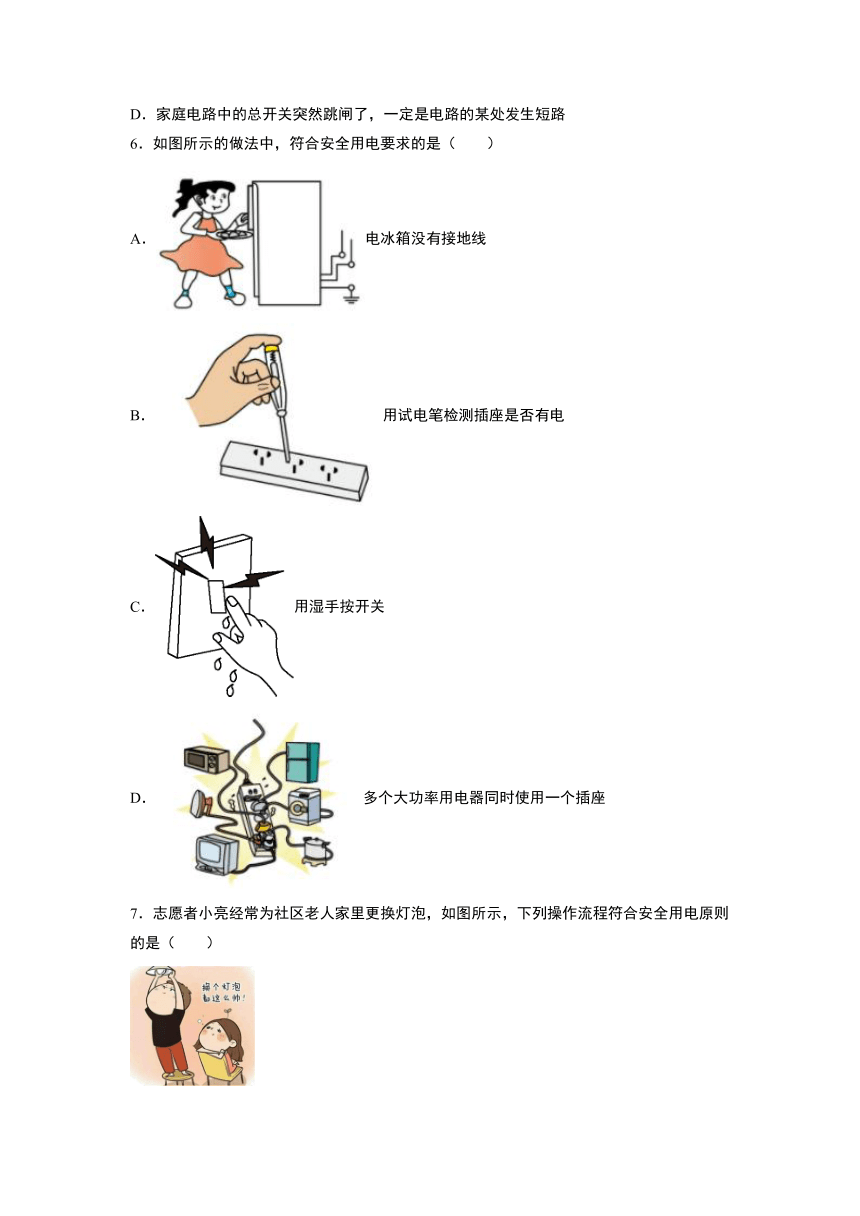

D．家庭电路中的总开关突然跳闸了，一定是电路的某处发生短路
6．如图所示的做法中，符合安全用电要求的是（　　）
A．电冰箱没有接地线
B．用试电笔检测插座是否有电
C．用湿手按开关
D．多个大功率用电器同时使用一个插座
7．志愿者小亮经常为社区老人家里更换灯泡，如图所示，下列操作流程符合安全用电原则的是（　　）

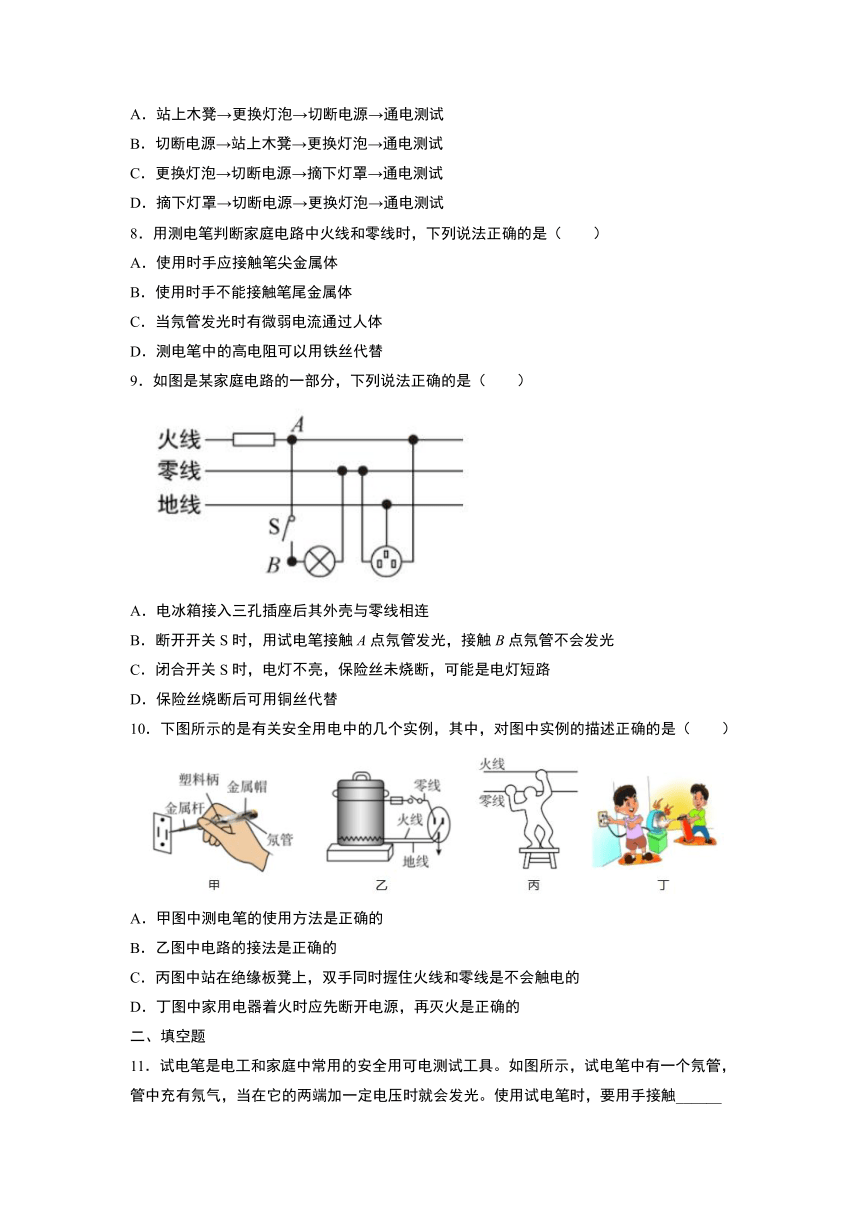

A．站上木凳→更换灯泡→切断电源→通电测试
B．切断电源→站上木凳→更换灯泡→通电测试
C．更换灯泡→切断电源→摘下灯罩→通电测试
D．摘下灯罩→切断电源→更换灯泡→通电测试
8．用测电笔判断家庭电路中火线和零线时，下列说法正确的是（　　）
A．使用时手应接触笔尖金属体
B．使用时手不能接触笔尾金属体
C．当氖管发光时有微弱电流通过人体
D．测电笔中的高电阻可以用铁丝代替
9．如图是某家庭电路的一部分，下列说法正确的是（　　）
A．电冰箱接入三孔插座后其外壳与零线相连
B．断开开关S时，用试电笔接触A点氖管发光，接触B点氖管不会发光
C．闭合开关S时，电灯不亮，保险丝未烧断，可能是电灯短路
D．保险丝烧断后可用铜丝代替
10．下图所示的是有关安全用电中的几个实例，其中，对图中实例的描述正确的是（　　）
A．甲图中测电笔的使用方法是正确的
B．乙图中电路的接法是正确的
C．丙图中站在绝缘板凳上，双手同时握住火线和零线是不会触电的
D．丁图中家用电器着火时应先断开电源，再灭火是正确的
二、填空题

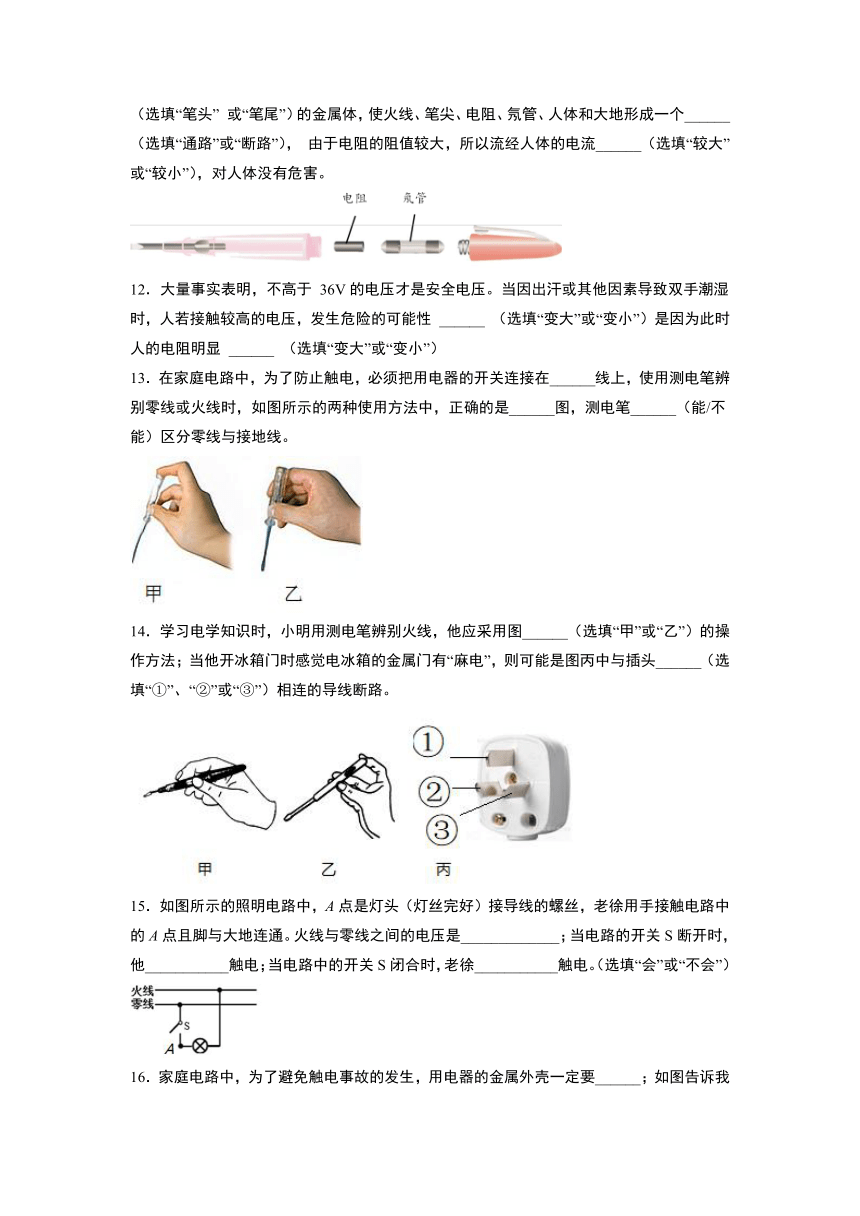

11．试电笔是电工和家庭中常用的安全用可电测试工具。如图所示，试电笔中有一个氖管，管中充有氖气，当在它的两端加一定电压时就会发光。使用试电笔时，要用手接触______（选填“笔头” 或“笔尾”）的金属体，使火线、笔尖、电阻、氖管、人体和大地形成一个______（选填“通路”或“断路”）， 由于电阻的阻值较大，所以流经人体的电流______（选填“较大”或“较小”），对人体没有危害。
12．大量事实表明，不高于 36V的电压才是安全电压。当因出汗或其他因素导致双手潮湿时，人若接触较高的电压，发生危险的可能性 ______ （选填“变大”或“变小”）是因为此时人的电阻明显 ______ （选填“变大”或“变小”）
13．在家庭电路中，为了防止触电，必须把用电器的开关连接在______线上，使用测电笔辨别零线或火线时，如图所示的两种使用方法中，正确的是______图，测电笔______（能/不能）区分零线与接地线。
14．学习电学知识时，小明用测电笔辨别火线，他应采用图______（选填“甲”或“乙”）的操作方法；当他开冰箱门时感觉电冰箱的金属门有“麻电”，则可能是图丙中与插头______（选填“①”、“②”或“③”）相连的导线断路。
15．如图所示的照明电路中，A点是灯头（灯丝完好）接导线的螺丝，老徐用手接触电路中的A点且脚与大地连通。火线与零线之间的电压是_____________；当电路的开关S断开时，他___________触电；当电路中的开关S闭合时，老徐___________触电。（选填“会”或“不会”）
16．家庭电路中，为了避免触电事故的发生，用电器的金属外壳一定要______；如图告诉我们，如果发生触电事故，应该立即______或______。
17．如图所示家庭电路，图中打“×”的位置发生了断路，闭合开关S时，电灯不亮，若用测电笔测试电路中A点时，测电笔氖管___________发光。排除故障后，闭合开关S，电灯亮，若断开开关S，站在地面上的人用手接触电路中的B点___________触电。（均选填“会”或“不会”）
18．如图是练习使用测电笔的两种情形，图_____所示方法是正确的；在家庭电路中，图中那些图所示情况会发生触电事故：_____。
19．如下图是某人连接的家庭电路，各元件及线路完好无损．
（1）火线和零线间的电压为____________V.
（2）开关S2断开时，人接触b点____________ (填会”或“不会") 触电．
20．下列是小雨在生活中发现的几个场景：
①冬天的暖气用水作热源；
②妈妈在厨房炒菜时，热菜里放盐，菜很快就变咸了，而腌咸菜时，放入盐后很长时间菜才变咸；
③进入夏天，家里加上了一台大功率的空调，电烤箱和空调同时工作时容易跳闸；
④吃烤肉时，看见电烤箱内的电炉丝热得发红，而与它相连的导线却不怎么热.
请从以上场景中选择1个场景用所学的物理知识解释。
解释现象________：_____________________.
三、解答题
21．小明的卧室天花板上装有一个LED灯，门口和床头各有一个单刀双掷开关，这两个开关都能独立控制灯的亮灭，请按照安全用电的原则将电路连接完整.
22．家中有些电灯常常亮一天，为避免此现象发生，晓丽想设计如下电路：
要求：离家时，断开家门口安装的开关，家中电灯均断电（电冰箱除外），此时开关旁边的红指示灯熄灭；回家后，闭合开关，红指示灯亮，再闭合开关，绿灯亮.
请你帮她画出符合上述要求的电路图.
23．认识短路的危害
（实验器材）
低压电源(直流6 V)、开关、额定电流为1 A的保险丝、额定电压为6 V的灯泡、导线、电流表(演示电流表，0～5 A挡)
（进行实验）
(1)在如图中，CD间接上一段保险丝，AB间接入电流表，其他部分按图所示连接好．
(2)当开关闭合时，灯泡__________(选填“发光”或“不发光”)，电流表__________(选填“有”或“无”)示数．
(3)断开开关，在B、D间接一根粗铜丝，当闭合开关的瞬间，你将会观察到电流表____________________，保险丝__________．
（分析论证）
B、D间接入铜丝时，灯泡被短路．根据欧姆定律知道，闭合开关的瞬间，线路中的电流________，通过保险丝和导线的电流________，但是保险丝的电阻比导线大很多，在电流相同时，导体的电功率跟电阻成________比，所以保险丝的电功率比铜丝的电功率大得多，使保险丝的温度升高，这实际是我们学过的电流的__________效应．
答案
1．A 2．B 3．B 4．B 5．B 6．B 7．B 8．C 9．B 10．D
11．笔尾 通路 较小 12．变大 变小 13．火 甲 不能
14．乙 ① 15．220V 会 不会
16．接地 关闭电源 用绝缘物体将电线移开 17．不会 会
18．甲 甲、丙 19．220 会
20．① 因为水的比热容比其他物质大，在质量和降低温度相同时，水放出的热量多，所I以冬天的暖气用水作热源
21． 22．
23．发光 有 指针迅速摆动较大幅度 迅速熔断 很大 相同 正 热
