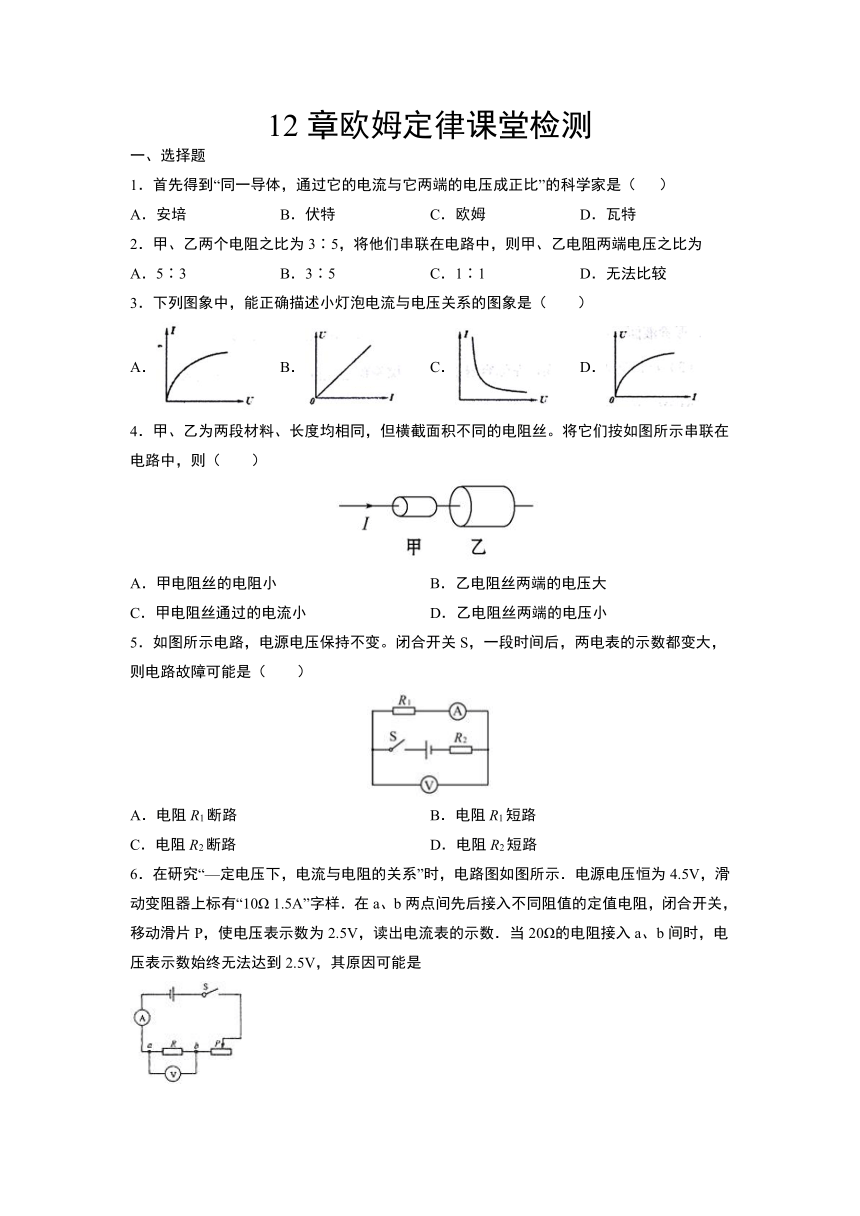

12章欧姆定律课堂检测
一、选择题
1．首先得到“同一导体，通过它的电流与它两端的电压成正比”的科学家是（ ）
A．安培 B．伏特 C．欧姆 D．瓦特
2．甲、乙两个电阻之比为3∶5，将他们串联在电路中，则甲、乙电阻两端电压之比为
A．5∶3 B．3∶5 C．1∶1 D．无法比较
3．下列图象中，能正确描述小灯泡电流与电压关系的图象是（　　）
A． B． C． D．
4．甲、乙为两段材料、长度均相同，但横截面积不同的电阻丝。将它们按如图所示串联在电路中，则（　　）
A．甲电阻丝的电阻小 B．乙电阻丝两端的电压大
C．甲电阻丝通过的电流小 D．乙电阻丝两端的电压小
5．如图所示电路，电源电压保持不变。闭合开关S，一段时间后，两电表的示数都变大，则电路故障可能是（　　）
A．电阻R1断路 B．电阻R1短路
C．电阻R2断路 D．电阻R2短路
6．在研究“—定电压下，电流与电阻的关系”时，电路图如图所示．电源电压恒为4.5V，滑动变阻器上标有“10Ω 1.5A”字样．在a、b两点间先后接入不同阻值的定值电阻，闭合开关，移动滑片P，使电压表示数为2.5V，读出电流表的示数．当20Ω的电阻接入a、b间时，电压表示数始终无法达到2.5V，其原因可能是
A．20Ω的电阻阻值太大 B．电源电压4.5V太低
C．滑动变阻器的最大阻值太大 D．控制电压为2.5V太高
7．甲、乙是由同种材料制成且横截面相等的两导体，若将它们并联在同一电路中，则关于甲、乙的长度L及通过电流I的大小判断正确的是（　　）
A．若L甲>L乙，则I甲=I乙 B．若L甲C．若L甲>L乙，则I甲>I乙 D．若L甲I乙
8．在如图所示的电路中，电源电压保持不变，现将电压表并联在电路中，闭合开关S，滑动变阻器滑片P过程中，电压表V示数与电流表A示数的比值变大。则电压表并联位置和滑动变阻器滑片P移动方向正确的是（　　）
A．电压表并联在电阻两端，滑片P向右移动
B．电压表并联在电阻两端，滑片P向右移动
C．电压表并联在电阻两端，滑片P向左移动
D．电压表并联在电阻两端，滑片P向左移动
9．小刚用图示电路探究“一段电路中电流跟电阻的关系”实验过程中，当R的阻值由5Ω更换为10Ω后，为了完成探究，他应该采取的措施是（　　）
A．记录电流表和电压表的示数 B．将滑动变阻器滑片向右移动
C．更换阻值更大的滑动变阻器 D．适当增加电池的节数

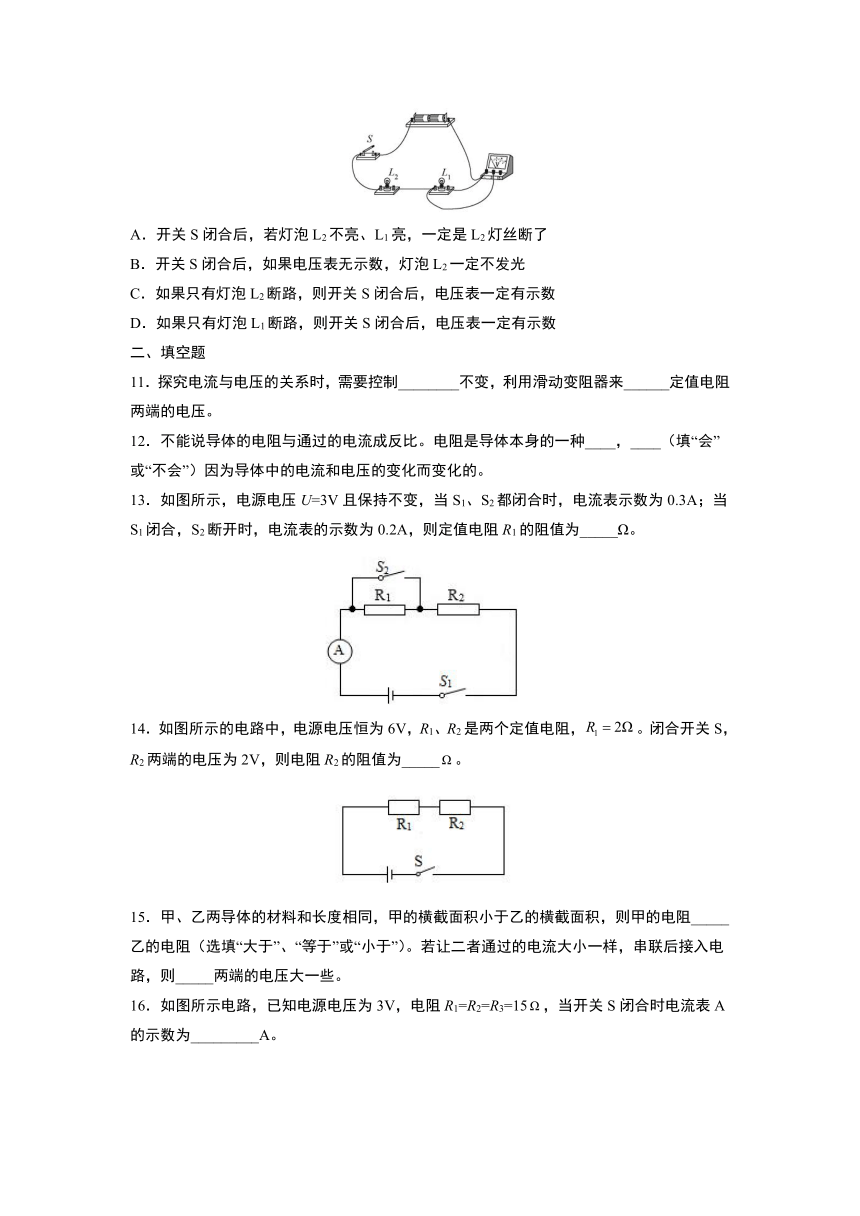

10．在探究串联电路电压特点时某同学连接的电路如图所示。关于实验过程中出现的现象及分析，下列判断正确的是（　　）
A．开关S闭合后，若灯泡L2不亮、L1亮，一定是L2灯丝断了
B．开关S闭合后，如果电压表无示数，灯泡L2一定不发光
C．如果只有灯泡L2断路，则开关S闭合后，电压表一定有示数
D．如果只有灯泡L1断路，则开关S闭合后，电压表一定有示数
二、填空题
11．探究电流与电压的关系时，需要控制________不变，利用滑动变阻器来______定值电阻两端的电压。
12．不能说导体的电阻与通过的电流成反比。电阻是导体本身的一种____，____（填“会”或“不会”）因为导体中的电流和电压的变化而变化的。
13．如图所示，电源电压U=3V且保持不变，当S1、S2都闭合时，电流表示数为0.3A；当S1闭合，S2断开时，电流表的示数为0.2A，则定值电阻R1的阻值为_____Ω。
14．如图所示的电路中，电源电压恒为6V，R1、R2是两个定值电阻，。闭合开关S，R2两端的电压为2V，则电阻R2的阻值为_____。
15．甲、乙两导体的材料和长度相同，甲的横截面积小于乙的横截面积，则甲的电阻_____乙的电阻（选填“大于”、“等于”或“小于”）。若让二者通过的电流大小一样，串联后接入电路，则_____两端的电压大一些。
16．如图所示电路，已知电源电压为3V，电阻R1=R2=R3=15，当开关S闭合时电流表A的示数为_________A。
17．定值电阻、 的电流和电压关系图象如图所示。当把并联在某一电路中时，两电阻两端的电压之比∶ =______， 通过两电阻的电流之比∶ =______。
18．在探究电流与电阻关系的实验中（如图甲所示），滑动变阻器R除保护电路安全外，另一作用是___________； 根据图乙可知，电阻R两端电压为___________V。
19．在某导体两端加上10V的电压时，通过该导体的电流为0.5A，则该导体的电阻为_______Ω；若要使通过该导体的电流为0.8A，则加在其两端的电压应为______V，此时该导体的电阻为_______Ω。
20．有一种这样的小型电风扇的电路图如图所示，在图中R1为10Ω，R为最大阻值50Ω的滑动变阻器，电源两端电压为6V有不变，开关S闭合后，电路中的最小电流为______A，当滑动变阻器接入20Ω时，R1两端的电压为______V。
三、解答题
21．小聪用如图甲所示的电路“探究电流与电阻的关系”，电源电压为6V，滑动变阻器规格为“，2A”，有、、、、的定值电阻各一个。
（1）连接电路时，开关应______；
（2）将的电阻接入电路，闭合开关，移动滑片P发现电压表有示数，电流表始终无示数，其原因可能是定值电阻______（选填“断路”或“短路”）；
（3）排除故障后，使电压表示数为，电流表示数如图乙，此时电流为______A，记下电压表、电流表的示数；
（4）将的电阻分别换成、、、的电阻，继续实验。小聪发现当定值电阻为时，无法完成实验。为了让的电阻也能完成实验，他设计了如下三个调整方案。其中方案有错误的是______。（选填“A”、“B”或“C”）
A．在电路中多串联一个的电阻，其余操作不变
B．不变，改变电源电压，电源电压的取值范围是2V~4.4V
C．电源电压不变，改变的大小（视需要选取电压表、电流表量程），的取值范围是2.25V~6V
（5）实验完毕，得到结论：电压一定时，导体中的电流与导体的电阻成______比。
22．要测量一个约为数百欧的电阻Rx的阻值。器材有：干电池两节，电压表（量程为0～3V、O～15V）、滑动变阻器（100Ω 2A）和电阻箱（0-9999Ω）各一个，开关、导线若干，测量电路如图甲所示。
（1）和通常使用的“伏安法”不同，这次实验没有选用电流表，请你简要说明原因：____________。
（2）在接通电路前，应将滑动变阻器的滑片P移到____________端.
（3）连接好电路，闭合开关，移动滑动变阻器滑片，使电压表示数如图乙所示为__________V。
（4）接下来把电路中的待测电阻Rx替换为电阻箱，然后要进行的操作是：___________。
23．在如图所示的电路中，电阻R1的阻值为10Ω，闭合电键S，电流表A1的示数为0.3A，电流表A2的示数为0.2A。
求：电源电压。
24．如图所示，电源电压恒定不变，，，滑动变阻器R3的最大阻值为，电流表量程为0~0.6A，电压表量程为0~3V。
(1)求闭合S2、断开S1时，求电路的总电阻；
(2)求断开S1、S2，10s内电流通过R1产生的热量是60J，求电源电压U；
(3)求断开S1、S2，要使电路处于安全工作状态，求变阻器R3的取值范围。
25．小红同学为了测试某材料的抗压能力，取下一小块样品进行抗压力测试，如图甲所示，该材料样品（不计质量）平放在压力传感器上，闭合开关，经过多次压力实验，压力传感器的电阻R随压力F变化的过程如图乙。电源电压24V，定值电阻R0=20Ω，求：
(1)压力为零时，电流表的示数；
(2)经过多次实验，当电流为0.6A时，该材料将要破损，求该材料承受的最大压力
(3)小红想维续利用此装置改装为磅秤，如果电流表的量程为“0~1A”，该磅秤能测量的最大质量为多少
答案
1．C 2．B 3．A 4．D 5．D 6．C 7．D 8．B 9．B 10．D
11．电阻 改变 12．性质 不会 13．5 14．1 15．大于 甲
16．0.4 17．1∶1 3∶1 18．保持电阻R两端电压不变 2
19．20 16 20 20．0.1 2 21．断开 断路 0.4 B 反
22．电路电流太小，小于电流表的最小分度值，无法准确读数 b 2.5 调节电阻箱接入电路中的电阻直到电压表的示数显示为2.5V 23．1V。
24．（1）6Ω；（2）6V；（3）4Ω~6Ω 25．(1)0.2A；(2)6000N；(3)600kg
