第五章 透镜及其应用 练习 2021-2022学年人教版物理八年级上册（含答案）

第五章 透镜及其应用（基础检测）
（满分：100分）
一、选择题（本题共15小题，每小题2分，共30分）
1．图中的四个透镜，属于凹透镜的有（ ）
A．乙
B．丙
C．乙、丁
D．甲、丙
2．如图所示是德国设计师设计的一个球形透镜太阳能系统，通过透镜聚光之后再发电，此透镜是一个（ ）
A．凸透镜，对光线具有会聚作用
B．凸透镜，对光线具有发散作用
C．凹透镜，对光线具有会聚作用
D．凹透镜，对光线具有发散作用
3．放电影时，电影胶片上的图案经凸透镜在银幕上成的是（ ）
A．倒立、放大的虚像 B．正立、放大的实像
C．正立、放大的虚像 D．倒立、放大的实像
4．如图所示是当下流行的手机自拍杆拍照的情景，与直接拿着手机自拍相比，使用自拍杆增大了（ ）
A．物距 B．像距 C．像的大小 D．焦距
5．照相机的镜头相当于凸透镜。某照相机的镜头焦距为f，用它照相时，要在底片上成缩小的清晰的像，被照物体与镜头间的距离应该（ ）
A．大于2f B．大于f，小于2f C．等于f D．小于f
6．在做“探究凸透镜成像规律”的实验时，将焦距为10 cm的凸透镜和蜡烛放在光具座上，位置如图所示。则在光屏上（ ）
A．成倒立、放大的实像 B．成倒立、缩小的实像
C．光屏上不会得到像 D．像距大于10 cm小于20 cm
7．如图甲所示是王爷爷小孙女的照片，王爷爷用放大镜贴近照片所看到的像是图乙中的（ ）

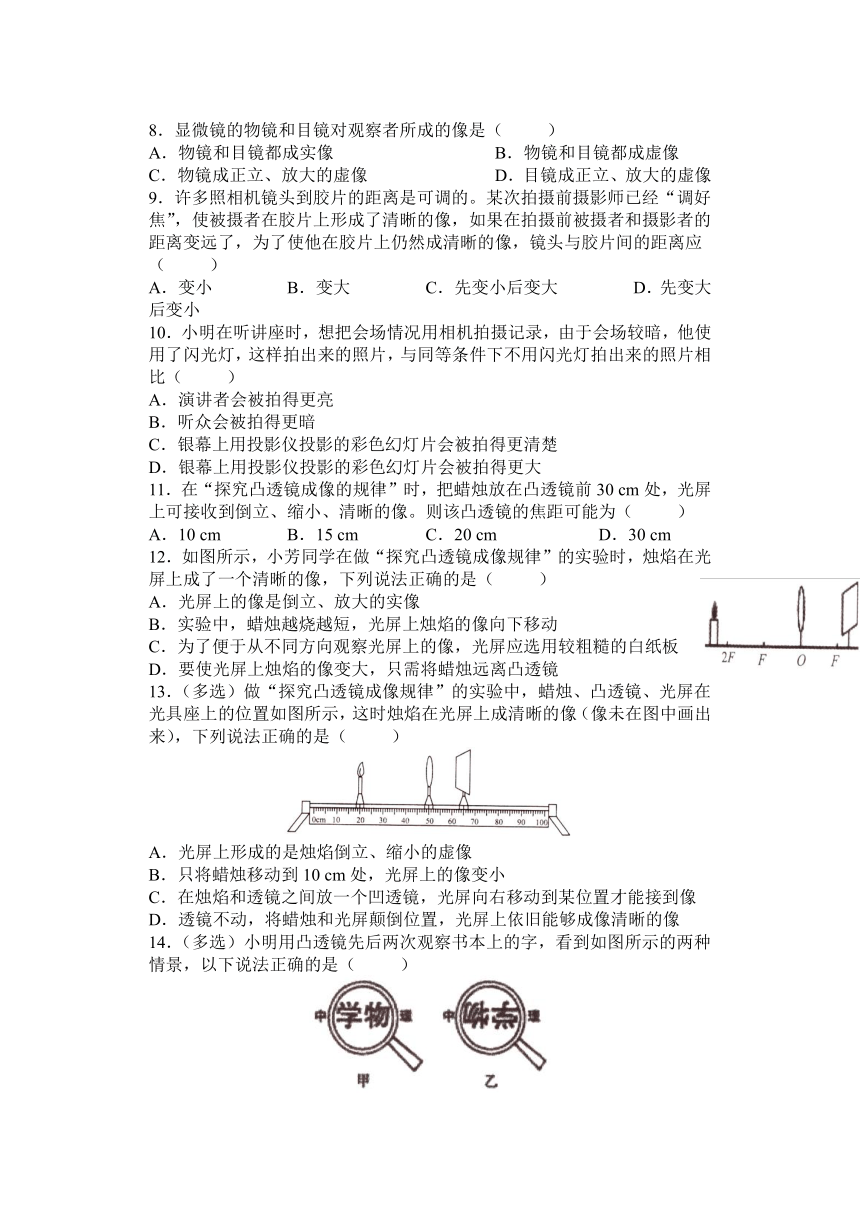

8．显微镜的物镜和目镜对观察者所成的像是（ ）
A．物镜和目镜都成实像 B．物镜和目镜都成虚像
C．物镜成正立、放大的虚像 D．目镜成正立、放大的虚像
9．许多照相机镜头到胶片的距离是可调的。某次拍摄前摄影师已经“调好焦”，使被摄者在胶片上形成了清晰的像，如果在拍摄前被摄者和摄影者的距离变远了，为了使他在胶片上仍然成清晰的像，镜头与胶片间的距离应（ ）
A．变小 B．变大 C．先变小后变大 D．先变大后变小
10．小明在听讲座时，想把会场情况用相机拍摄记录，由于会场较暗，他使用了闪光灯，这样拍出来的照片，与同等条件下不用闪光灯拍出来的照片相比（ ）
A．演讲者会被拍得更亮
B．听众会被拍得更暗
C．银幕上用投影仪投影的彩色幻灯片会被拍得更清楚
D．银幕上用投影仪投影的彩色幻灯片会被拍得更大
11．在“探究凸透镜成像的规律”时，把蜡烛放在凸透镜前30 cm处，光屏上可接收到倒立、缩小、清晰的像。则该凸透镜的焦距可能为（ ）
A．10 cm B．15 cm C．20 cm D．30 cm
12．如图所示，小芳同学在做“探究凸透镜成像规律”的实验时，烛焰在光屏上成了一个清晰的像，下列说法正确的是（ ）
A．光屏上的像是倒立、放大的实像
B．实验中，蜡烛越烧越短，光屏上烛焰的像向下移动
C．为了便于从不同方向观察光屏上的像，光屏应选用较粗糙的白纸板
D．要使光屏上烛焰的像变大，只需将蜡烛远离凸透镜
13．（多选）做“探究凸透镜成像规律”的实验中，蜡烛、凸透镜、光屏在光具座上的位置如图所示，这时烛焰在光屏上成清晰的像（像未在图中画出来），下列说法正确的是（ ）
A．光屏上形成的是烛焰倒立、缩小的虚像
B．只将蜡烛移动到10 cm处，光屏上的像变小
C．在烛焰和透镜之间放一个凹透镜，光屏向右移动到某位置才能接到像
D．透镜不动，将蜡烛和光屏颠倒位置，光屏上依旧能够成像清晰的像
14．（多选）小明用凸透镜先后两次观察书本上的字，看到如图所示的两种情景，以下说法正确的是（ ）
A．甲图中书本在凸透镜1倍焦距以内；乙图中字的清晰的像成在凸透镜2倍焦距以外
B．甲图中成的是虚像；乙图中成的是实像
C．甲、乙图中成的都是虚像
D．甲图中成像规律可应用于放大镜；乙图中成像规律可应用于投影仪
15．（多选）在“探究凸透镜成像规律”的实验中，蜡烛、凸透镜、光屏在光具座上的位置如图所示，这时烛焰在光屏上成清晰的像（像未在图中画出来），下列说法正确的是（ ）
A．光屏上形成的是倒立、缩小的实像
B．图中成像特点与投影仪成像特点完全相同
C．将蜡烛移到光具座10 cm刻度线处，保持凸透镜不动，移动光屏，光屏上可成倒立、缩小的清晰的烛焰像
D．将蜡烛移到光具座40 cm刻度线处，保持凸透镜不动，无论怎样移动光屏，它上面都得不到清晰的烛焰像
二、填空题（本题共31个空，每空1分，共31分）
16．如图所示，芃芃用一个透镜观看书上的一个英文单词，她看到了两个字母“YS”的放大的像，则这个透镜是 透镜，这种透镜对光线有 作用，利用这种透镜可制成的光学仪器有 （只需填写一种）。
17．在利用光具座进行凸透镜成像的实验中，如图所示，一束平行于凸透镜主光轴的光线通过凸透镜后，在光屏上形成了一个 的光斑，该凸透镜的焦距是 cm。
18．如图所示的眼镜的镜片是 透镜，这种眼镜可以用于矫正 眼。
19．照相机的镜头相当于一个凸透镜，在使用照相机拍照时，物体与镜头的距离要 镜头的二倍焦距；物体在底片上所成像的大小 （均选填“大于”“等于”或“小于”）实际物体的大小。

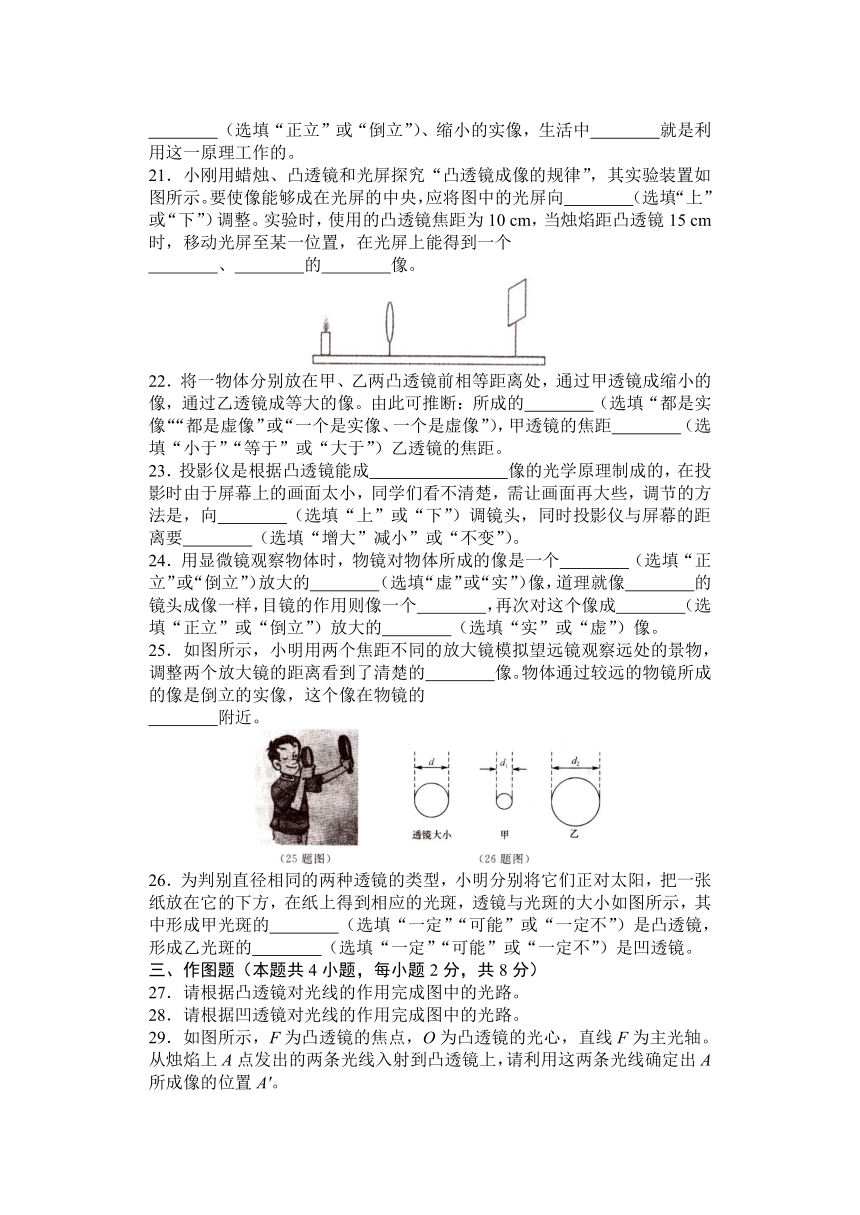

20．小明用爷爷的老花镜正对太阳，再把一张纸放在它的下方，移动眼镜，在纸上会呈现一个最小、最亮的光斑，则老花镜是 透镜，小明发现老花镜可以使稍远处的窗户在光屏上成
（选填“正立”或“倒立”）、缩小的实像，生活中 就是利用这一原理工作的。
21．小刚用蜡烛、凸透镜和光屏探究“凸透镜成像的规律”，其实验装置如图所示。要使像能够成在光屏的中央，应将图中的光屏向 （选填“上”或“下”）调整。实验时，使用的凸透镜焦距为10 cm，当烛焰距凸透镜15 cm时，移动光屏至某一位置，在光屏上能得到一个
、 的 像。
22．将一物体分别放在甲、乙两凸透镜前相等距离处，通过甲透镜成缩小的像，通过乙透镜成等大的像。由此可推断：所成的 （选填“都是实像““都是虚像”或“一个是实像、一个是虚像”），甲透镜的焦距 （选填“小于”“等于”或“大于”）乙透镜的焦距。
23．投影仪是根据凸透镜能成 像的光学原理制成的，在投影时由于屏幕上的画面太小，同学们看不清楚，需让画面再大些，调节的方法是，向 （选填“上”或“下”）调镜头，同时投影仪与屏幕的距离要 （选填“增大”减小”或“不变”）。
24．用显微镜观察物体时，物镜对物体所成的像是一个 （选填“正立”或“倒立”）放大的 （选填“虚”或“实”）像，道理就像 的镜头成像一样，目镜的作用则像一个 ，再次对这个像成 （选填“正立”或“倒立”）放大的 （选填“实”或“虚”）像。
25．如图所示，小明用两个焦距不同的放大镜模拟望远镜观察远处的景物，调整两个放大镜的距离看到了清楚的 像。物体通过较远的物镜所成的像是倒立的实像，这个像在物镜的
附近。
26．为判别直径相同的两种透镜的类型，小明分别将它们正对太阳，把一张纸放在它的下方，在纸上得到相应的光斑，透镜与光斑的大小如图所示，其中形成甲光斑的 （选填“一定”“可能”或“一定不”）是凸透镜，形成乙光斑的 （选填“一定”“可能”或“一定不”）是凹透镜。
三、作图题（本题共4小题，每小题2分，共8分）
27．请根据凸透镜对光线的作用完成图中的光路。
28．请根据凹透镜对光线的作用完成图中的光路。
29．如图所示，F为凸透镜的焦点，O为凸透镜的光心，直线F为主光轴。从烛焰上A点发出的两条光线入射到凸透镜上，请利用这两条光线确定出A所成像的位置A'。
30．如图所示，P是物体的像的位置，O是透镜光心的位置，请在图中O位置画出所需要的透镜，并完成光路图。
四、简答题（本题共2小题，每小题3分，共6分）
31．夏天正午，烈日当空，小勇给庭院里的花草洒水，他认为这样可以保护花草，而爸爸却说这样做不妥。果然，水珠蒸发以后，花草叶上出现了一个个焦黄的斑点，这是为什么？
32．小明的爷爷看不清报纸上的字，带上老花镜就能看清楚了，为什么？
五、综合题（本题共3小题，共25分）
33．（8分）在探究“当物距大于二倍焦距时，凸透镜的成像特点”实验中，使用如图所示的器材，其中凸透镜的焦距为10 cm。
（1）某同学设计了如下实验记录表格，将表格中的A、B两处填写完整。
焦距f＝10 cm
次数 A B 像距v/cm
虚、实 大、小 正、倒
1
2
3
…
A处： ；B处： 。
（2）在进行实验时，首先点燃蜡烛，调整凸透镜和光屏的高度，使 、凸透镜和光屏三者中心大致在同一高度。
（3）如果实验中将凸透镜固定在50 cm刻度处，蜡烛应在 刻度范围（最大）内移动。
（4）实验中，调整好蜡烛和凸透镜的位置，移动光屏找到像。请具体说明移动光屏找到像的实验操作： 。
34．（10分）在“探究凸透镜成像规律”的实验中，所用器材有：带刻度尺的光具座，凸透镜，光屏，蜡烛和火柴。
（1）将蜡烛、凸透镜、光屏放在光具座上，点燃蜡烛，调整凸透镜和光屏的高度，使 、凸透镜和光屏三者的中心大致在 。
（2）为了使光屏上看到的像更清楚一些，实验环境亮一些好还是暗一些好？ 。
（3）在研究u＞2f时凸透镜成像的特点时，把蜡烛放在图中A点，左右缓慢移动光屏，直到在光屏上看到的“烛焰”最 为止；此时在光屏上形成的是 、 的 像；实验过程中，蜡烛逐渐烧短，光屏上烛焰的像将向 移动。
（4）在研究“u＜f时凸透镜成像的特点时，把蜡烛放在图中B点，在凸透镜的另一侧无论怎样移动光屏，光屏上都得不到像。由此可以得出结论： 。接下来的操作：
。
35．（7分）小华有一架“傻瓜”相机，照相时不能根据景物的远近调节镜头到底片的距离，即不能调节像距。他从说明书中了解到：相机镜头的焦距是35 mm，拍摄时景物应在3 m以外。对此，小华提出了一个问题：为什么用该相机拍摄3 m以外的景物时，就不需要调节像距了呢？于是他查到了该相机镜头成像时像距和物距的数据如表。
物距u/mm 1.0 1.5 2.0 2.5 3.0 3.5 4.0 4.5 5.0 5.5 6.0
像距v/mm 36.27 35.84 35.62 35.50 35.41 35.35 35.30 35.26 35.23 35.21 35.20
（1）请根据表中的数据简单说明用该相机拍摄3 m以外的景物时，不需要调节像距的理由：
。
（2）请在坐标纸（图）上画出像距与物距的关系图象。
（3）从图象可以看出，像距与物距的关系是： 。
（4）从表格中提取的能得出该结论的信息是： 。
第五章 透镜及其应用（基础检测）
答案
一、选择题
1．C 2．A 3．D 4．B 5．A 6．A 7．B
8．D 9．A 10．A 11．A 12．C 13．CD 14．ABD
15．BCD
二、填空题
16．靠近；远离；＜ 17．最小、最亮；11.0 18．薄；小
19．大于；小于 20．凸；倒立；照相机 21．下；倒立；放大；实
22．都是实像；小于 23．倒立、放大的实；下；增大
24．倒立；实；投影仪；放大镜；正立；虚 25．缩小；焦点 26．一定；可能
三、作图题
27~30．如图所示。
四、简答题
31．小水珠相当于凸透镜，对光线有会聚的作用，可以使平行的太阳光会聚在一点，会聚点的温度较高使叶片被烫伤，出现一个个焦黄的斑点。
32．小明的爷爷是老花眼，晶状体太薄、折光能力弱（或者眼球前后方向上太短），来自报纸的某点的光还没有会聚到一起就到达视网膜了，所以视网膜上呈现的是一个模糊的光斑，人眼看不
清。老花镜是凸透镜，能使光会聚，爷爷戴上后，就能使报纸上的字成像在视网膜上，就能够看清楚了。
五、综合题
33．（1）物距u/cm；像的性质 （2）烛焰 （3）0~30 cm
（4）将光屏左、右移动，当光屏上的像最清晰时，记下光屏的位置，再将光屏在该位置处向左、右进行微调，发现光屏上得到的像都变模糊，则再次将光屏移到记号位置处，此时光屏上的像是
最清晰的。
34．（1）烛焰；同一高度 （2）暗一些好 （3）清晰；倒立；缩小；实；上
（4）u＜f时，凸透镜不成实像；撤去光屏，在原来放光屏的一侧透过透镜观察，看能否观察到蜡烛的像
35．（1）当物距大于3m时，随着物距的增加像距基本不变
（2）如图所示。
（3）随着物距的增大，像距减小得越来越慢
（4）物距的增加量相等时，像距的增加量越来越小
