第13章电路初探基础练习 2021-2022学年苏科版九年级物理上册（含答案）

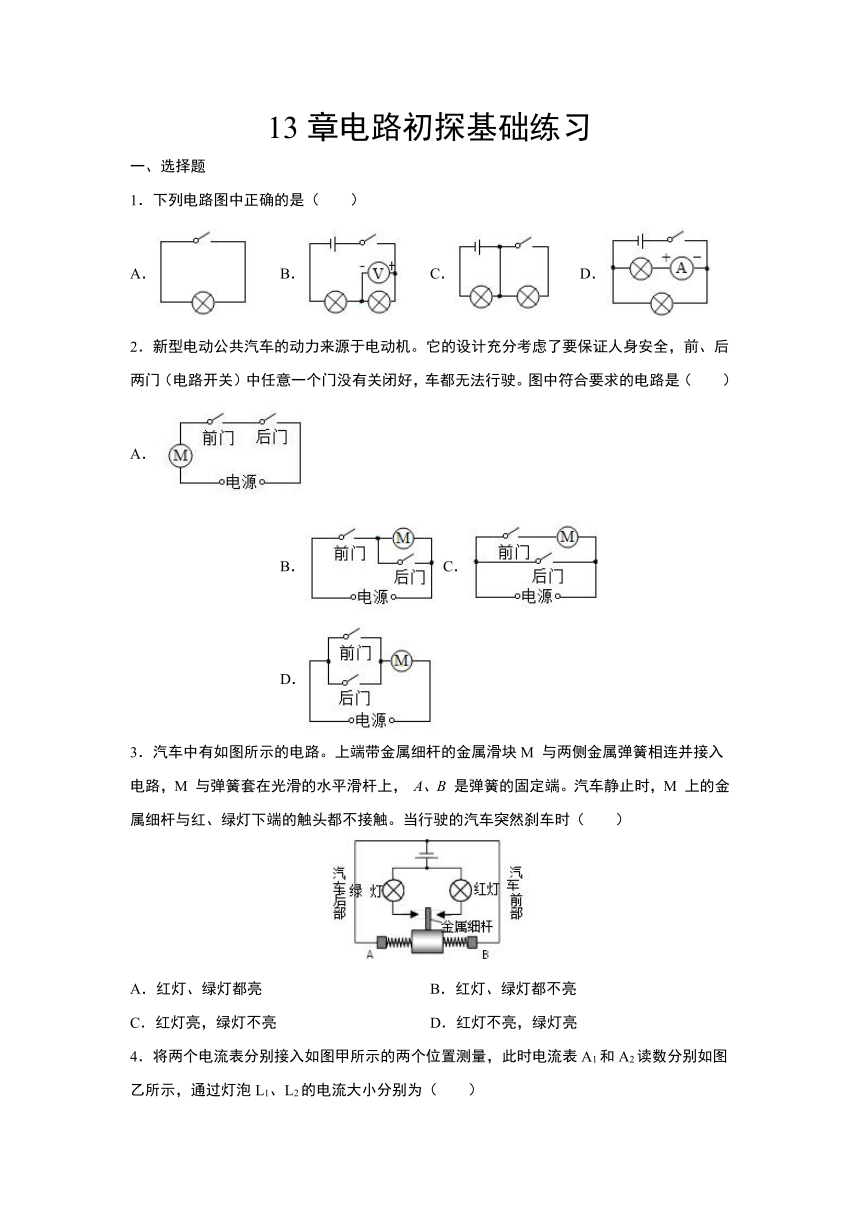

13章电路初探基础练习
一、选择题
1．下列电路图中正确的是（　　）
A． B． C． D．
2．新型电动公共汽车的动力来源于电动机。它的设计充分考虑了要保证人身安全，前、后两门（电路开关）中任意一个门没有关闭好，车都无法行驶。图中符合要求的电路是（　　）
A． B．C． D．
3．汽车中有如图所示的电路。上端带金属细杆的金属滑块M 与两侧金属弹簧相连并接入电路，M 与弹簧套在光滑的水平滑杆上， A、B 是弹簧的固定端。汽车静止时，M 上的金属细杆与红、绿灯下端的触头都不接触。当行驶的汽车突然刹车时（ ）
A．红灯、绿灯都亮 B．红灯、绿灯都不亮
C．红灯亮，绿灯不亮 D．红灯不亮，绿灯亮

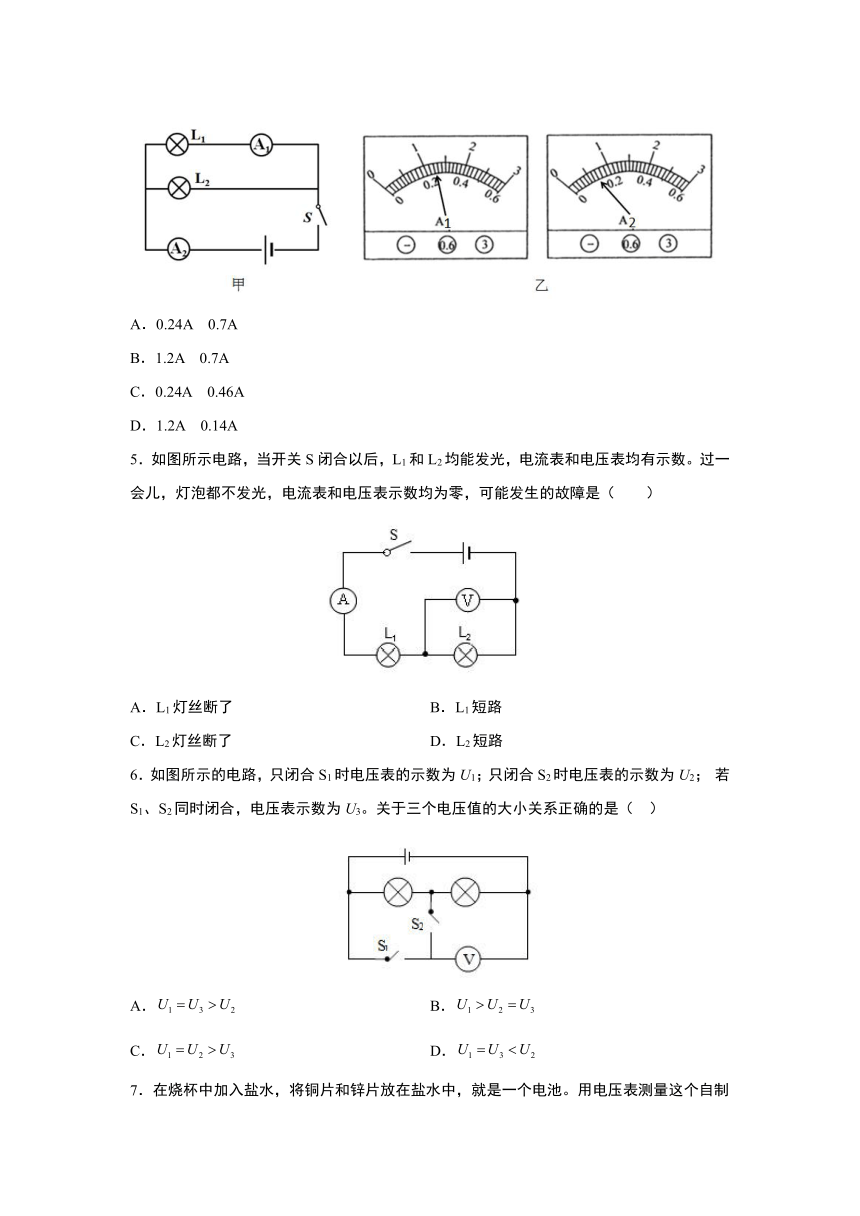

4．将两个电流表分别接入如图甲所示的两个位置测量，此时电流表A1和A2读数分别如图乙所示，通过灯泡L1、L2的电流大小分别为（　　）
A．0.24A 0.7A
B．1.2A 0.7A
C．0.24A 0.46A
D．1.2A 0.14A
5．如图所示电路，当开关S闭合以后，L1和L2均能发光，电流表和电压表均有示数。过一会儿，灯泡都不发光，电流表和电压表示数均为零，可能发生的故障是（　　）
A．L1灯丝断了 B．L1短路
C．L2灯丝断了 D．L2短路
6．如图所示的电路，只闭合S1时电压表的示数为U1；只闭合S2时电压表的示数为U2； 若S1、S2同时闭合，电压表示数为U3。关于三个电压值的大小关系正确的是（ ）
A． B．
C． D．

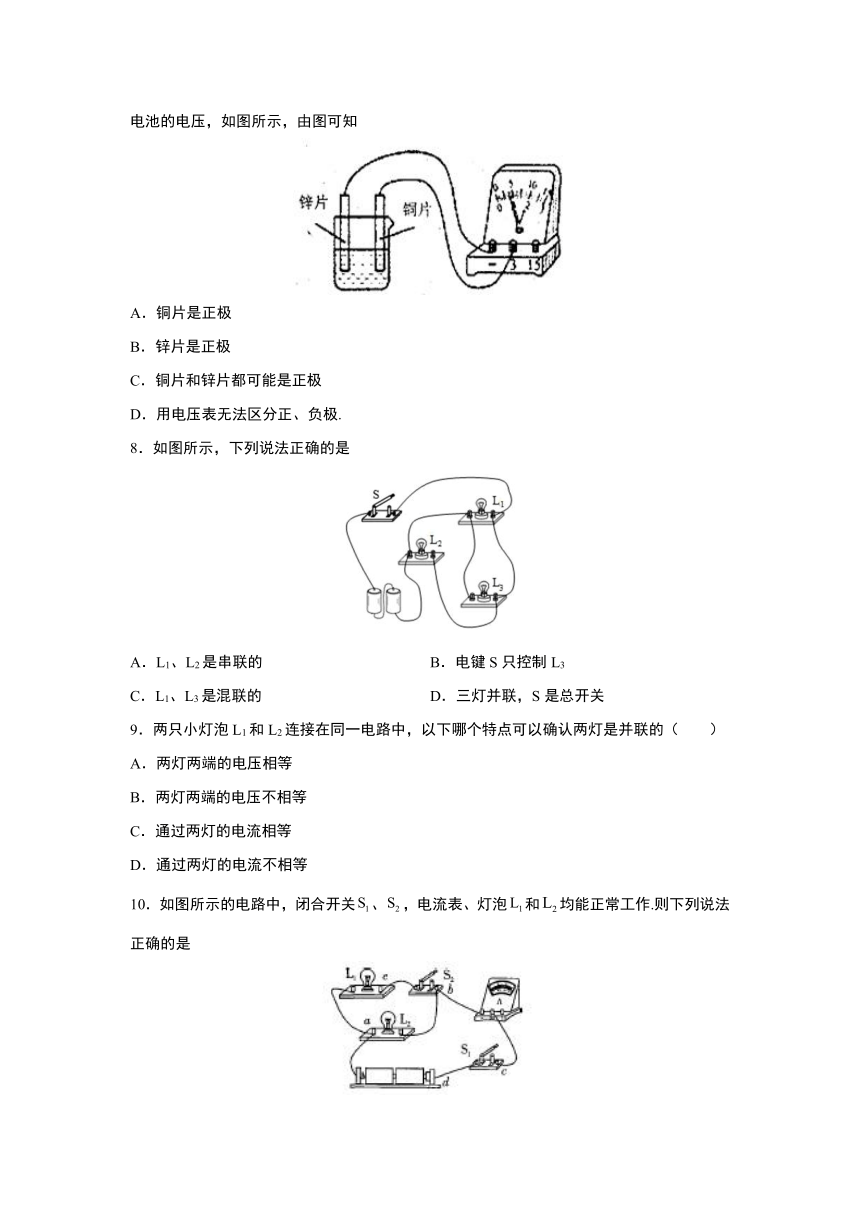

7．在烧杯中加入盐水，将铜片和锌片放在盐水中，就是一个电池。用电压表测量这个自制电池的电压，如图所示，由图可知
A．铜片是正极
B．锌片是正极
C．铜片和锌片都可能是正极
D．用电压表无法区分正、负极.
8．如图所示，下列说法正确的是
A．L1、L2是串联的 B．电键S只控制L3
C．L1、L3是混联的 D．三灯并联，S是总开关
9．两只小灯泡L1和L2连接在同一电路中，以下哪个特点可以确认两灯是并联的（ ）
A．两灯两端的电压相等
B．两灯两端的电压不相等
C．通过两灯的电流相等
D．通过两灯的电流不相等
10．如图所示的电路中，闭合开关、，电流表、灯泡和均能正常工作.则下列说法正确的是
A．开关闭合，断开，电源外部电流流向为d→c→b→a
B．开关、都闭合，通过灯泡的电流一定大于通过灯泡的电流
C．开关、都闭合，灯泡和串联
D．闭合、中任意一个开关，都会有灯泡发光
二、填空题

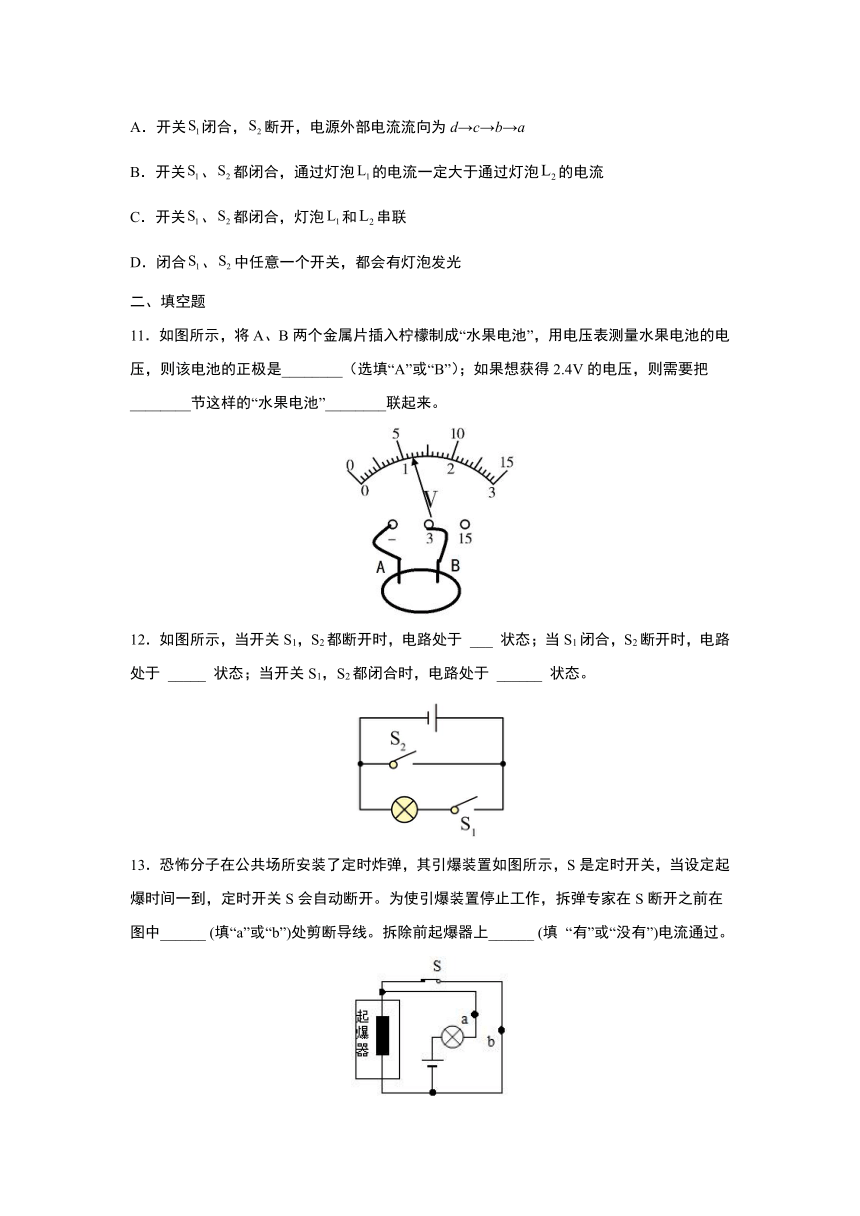

11．如图所示，将A、B两个金属片插入柠檬制成“水果电池”，用电压表测量水果电池的电压，则该电池的正极是________（选填“A”或“B”）；如果想获得2.4V的电压，则需要把________节这样的“水果电池”________联起来。
12．如图所示，当开关S1，S2都断开时，电路处于 ___ 状态；当S1闭合，S2断开时，电路处于 _____ 状态；当开关S1，S2都闭合时，电路处于 ______ 状态。
13．恐怖分子在公共场所安装了定时炸弹，其引爆装置如图所示，S是定时开关，当设定起爆时间一到，定时开关S会自动断开。为使引爆装置停止工作，拆弹专家在S断开之前在图中______ (填“a”或“b”)处剪断导线。拆除前起爆器上______ (填 “有”或“没有”)电流通过。

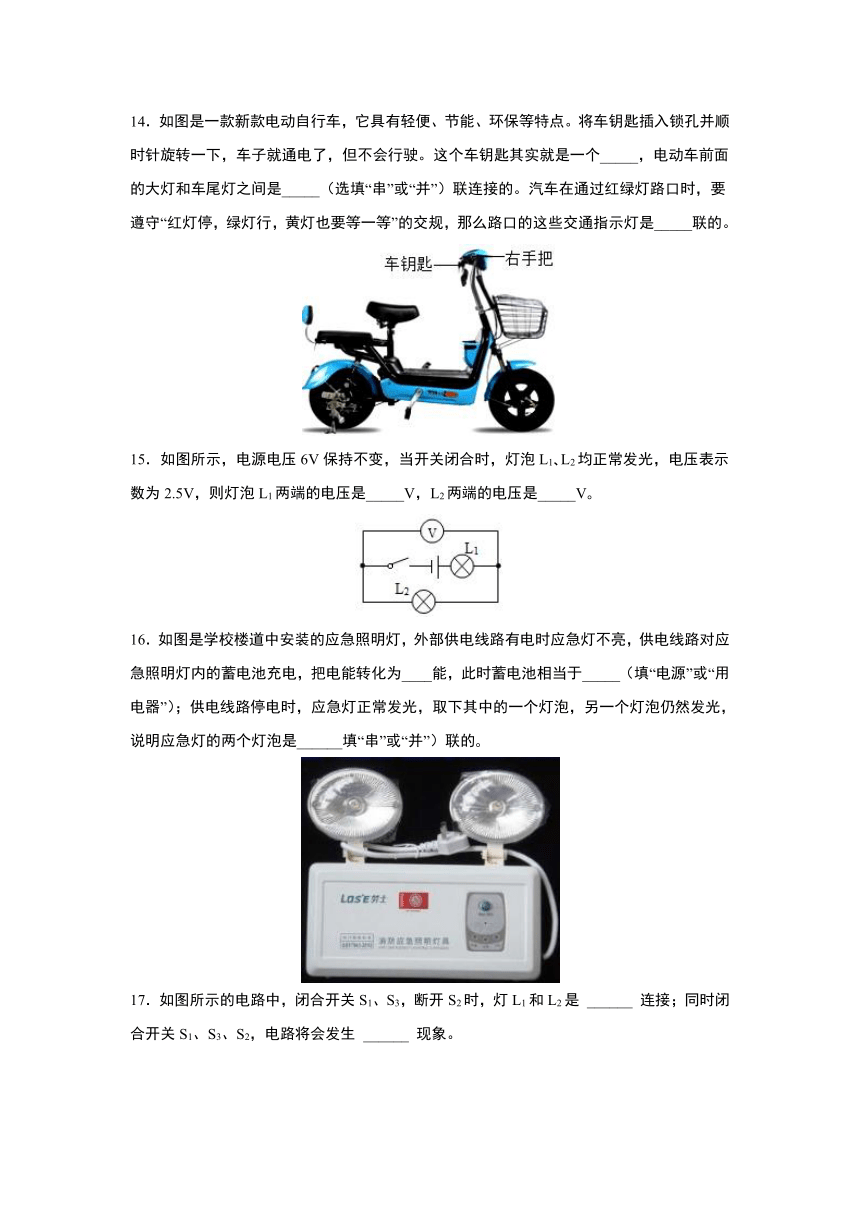

14．如图是一款新款电动自行车，它具有轻便、节能、环保等特点。将车钥匙插入锁孔并顺时针旋转一下，车子就通电了，但不会行驶。这个车钥匙其实就是一个_____，电动车前面的大灯和车尾灯之间是_____（选填“串”或“并”）联连接的。汽车在通过红绿灯路口时，要遵守“红灯停，绿灯行，黄灯也要等一等”的交规，那么路口的这些交通指示灯是_____联的。
15．如图所示，电源电压6V保持不变，当开关闭合时，灯泡L1 L2均正常发光，电压表示数为2.5V，则灯泡L1两端的电压是_____V，L2两端的电压是_____V
16．如图是学校楼道中安装的应急照明灯，外部供电线路有电时应急灯不亮，供电线路对应急照明灯内的蓄电池充电，把电能转化为____能，此时蓄电池相当于_____（填“电源”或“用电器”）；供电线路停电时，应急灯正常发光，取下其中的一个灯泡，另一个灯泡仍然发光，说明应急灯的两个灯泡是______填“串”或“并”）联的
17．如图所示的电路中，闭合开关S1、S3，断开S2时，灯L1和L2是 ______ 连接；同时闭合开关S1、S3、S2，电路将会发生 ______ 现象。
18．指出下列电路图的错误：
① ________ ②________ ③________
19．如图所示的电路，电流表要和被测用电器 _____ 联；当开关S闭合后，电流表测量的是通过 _____ （选填：“电源”、“L1”或“L2”）的电流，电流表的指针偏转如图所示，电流表的读数是 _____ 。
20．在如图所示电路中，两盏灯的连接方式是_____联，若两盏灯完全相同，电源电压为6V，闭合开关后，电压表的示数为_____V。
三、解答题
21．如图所示实物电路，请用笔画线代替导线按要求完成电路连接。要求：灯L1、L2串联，电压表只测量L1两端的电压，不考虑电压表量程的选择，导线不交叉。
22．根据实物图画出电路图。
23．小海和小梅一起做“探究并联电路中电流的规律”实验。
（1）如图甲是他们设计的电路图，图乙是他们测量电流时连接的实验电路，此时电流表测量的是_____（选填“A”“B”或“C”）处的电流。
（2）在图乙中移动一根导线，电流表只测量L1的电流。在移动的导线上画“×”，并用笔画线代替导线连接正确的电路。
（3）测出A、B、C三处电流如表所示，由此得出初步结论（只写表达式）_____。
位置 A B C
电流I/A 0.30 0.24 0.54
（4）小梅指出：为了得出更普遍的规律，接下来的做法是_____。
（5）已知电压恒定不变，小海利用原有的实验器材，添加一个开关，又设计了一个电路。利用这个电路，不用更换电流表的位置，就可直接测出ABC三处的电流，同样可得出三处电流之间的关系。在虚线框中画出这个电路图。
24．在“探究串联电路的电压”实验中，小涵同学设计了如图所示的电路.
实验次数 两端 的电压/V 两端 的电压/V 串联总电压/V
1 1.4 1.4 2.8
2 1.2 1.6 2.8
3 1.1 1.7 2.8
(1)在连接电路中，开关应该处于 ________ (填“闭合”或“断开”)状态.
(2)根据如图连接好电路，闭合开关后，她发现两只灯泡都不亮，且电压表示数为0，若只有或中的一处发生故障，则故障是 ________ (填“开路”“短路”“开路”或“ 短路”)
(3)故障排除后，小涵选用不同的灯泡，完成了三次实验，并记录了数据.分析下表中的数据，可得出的结论：串联电路两端的总电压 ________ 串联电路中各部分电路两端的电压之和.
答案
1．B 2．A 3．C 4．C 5．A 6．A 7．A 8．D 9．D 10．A
11．B 2 串
12．开路 通路 短路
13．a 没有
14．开关 并 并
15．3.5 2.5
16．化学 用电器 并
17．并联 短路
18．没有电源 电池连接错误 电源短路
19．串 L2 0.28A
20．串 3
21．
22．
23．C 换用不同规格的灯泡进行多次实验
24．断开 开路 等于
