11.1杠杆课堂检测 2021-2022学年苏科版九年级物理上册（含答案）

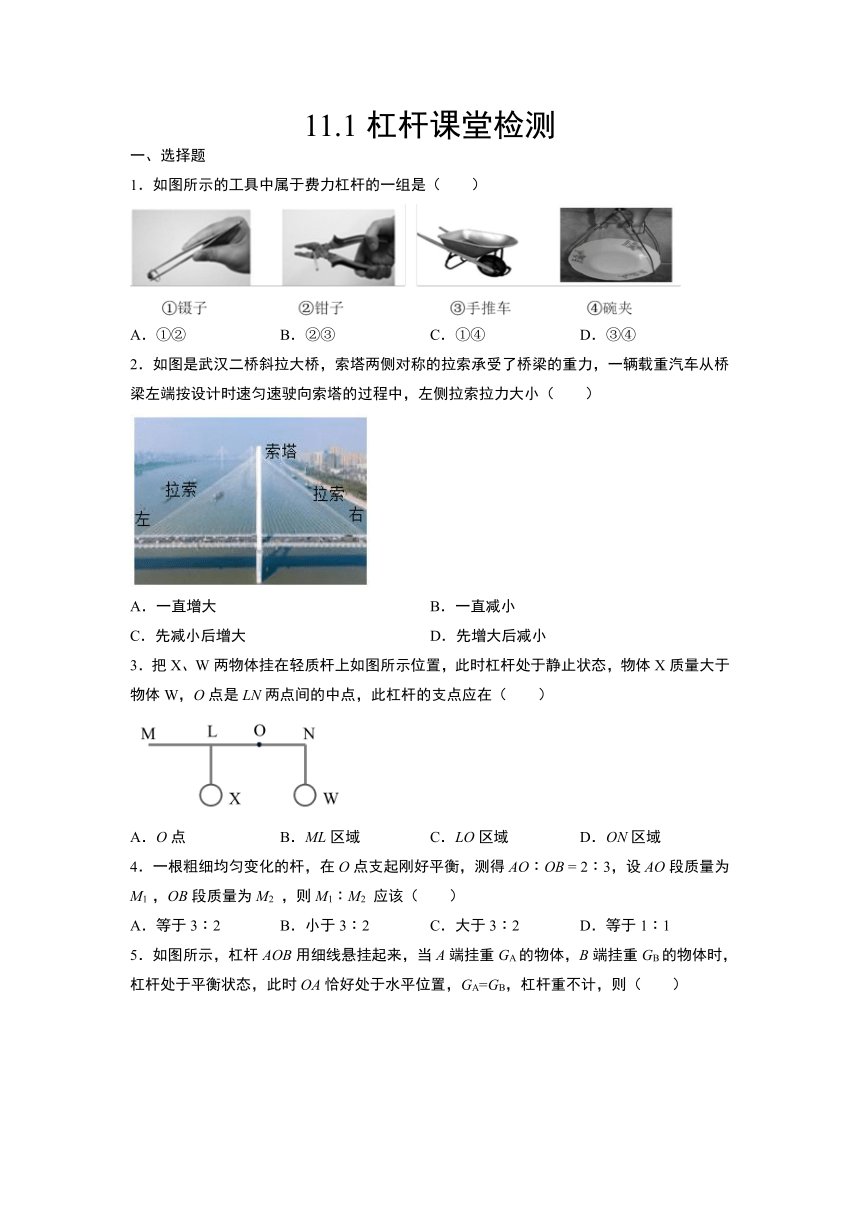

11.1杠杆课堂检测
一、选择题
1．如图所示的工具中属于费力杠杆的一组是（　　）
A．①② B．②③ C．①④ D．③④
2．如图是武汉二桥斜拉大桥，索塔两侧对称的拉索承受了桥梁的重力，一辆载重汽车从桥梁左端按设计时速匀速驶向索塔的过程中，左侧拉索拉力大小（　　）
A．一直增大 B．一直减小
C．先减小后增大 D．先增大后减小
3．把X、W两物体挂在轻质杆上如图所示位置，此时杠杆处于静止状态，物体X质量大于物体W，O点是LN两点间的中点，此杠杆的支点应在（　　）
A．O点 B．ML区域 C．LO区域 D．ON区域
4．一根粗细均匀变化的杆，在O点支起刚好平衡，测得AO︰OB = 2︰3，设AO段质量为M1 ，OB段质量为M2 ，则M1︰M2 应该（　　）
A．等于3︰2 B．小于3︰2 C．大于3︰2 D．等于1︰1

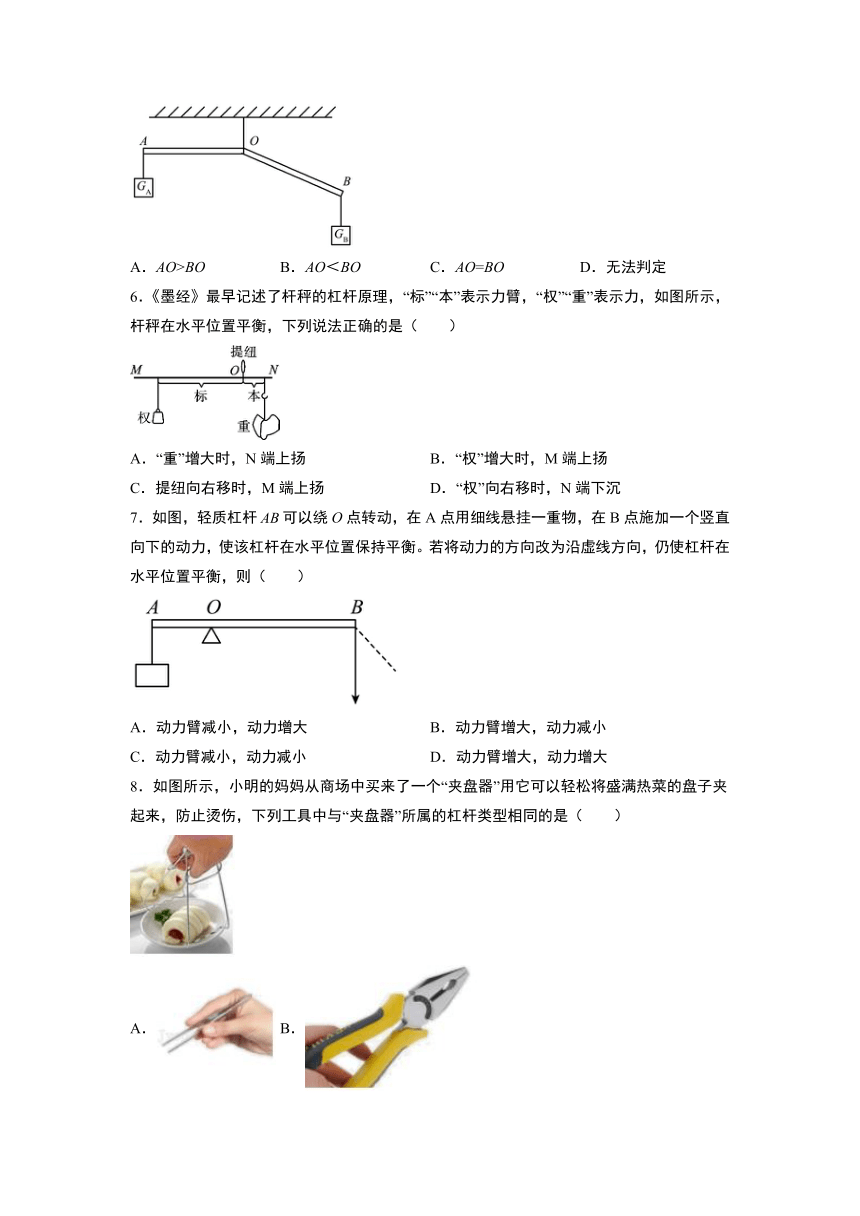

5．如图所示，杠杆AOB用细线悬挂起来，当A端挂重GA的物体，B端挂重GB的物体时，杠杆处于平衡状态，此时OA恰好处于水平位置，GA=GB，杠杆重不计，则（　　）
A．AO>BO B．AO＜BO C．AO=BO D．无法判定
6．《墨经》最早记述了杆秤的杠杆原理，“标”“本”表示力臂，“权”“重”表示力，如图所示，杆秤在水平位置平衡，下列说法正确的是（　　）
A．“重”增大时，N端上扬 B．“权”增大时，M端上扬
C．提纽向右移时，M端上扬 D．“权”向右移时，N端下沉
7．如图，轻质杠杆可以绕O点转动，在A点用细线悬挂一重物，在B点施加一个竖直向下的动力，使该杠杆在水平位置保持平衡。若将动力的方向改为沿虚线方向，仍使杠杆在水平位置平衡，则（　　）
A．动力臂减小，动力增大 B．动力臂增大，动力减小
C．动力臂减小，动力减小 D．动力臂增大，动力增大
8．如图所示，小明的妈妈从商场中买来了一个“夹盘器”用它可以轻松将盛满热菜的盘子夹起来，防止烫伤，下列工具中与“夹盘器”所属的杠杆类型相同的是（　　）
A． B．
C． D．

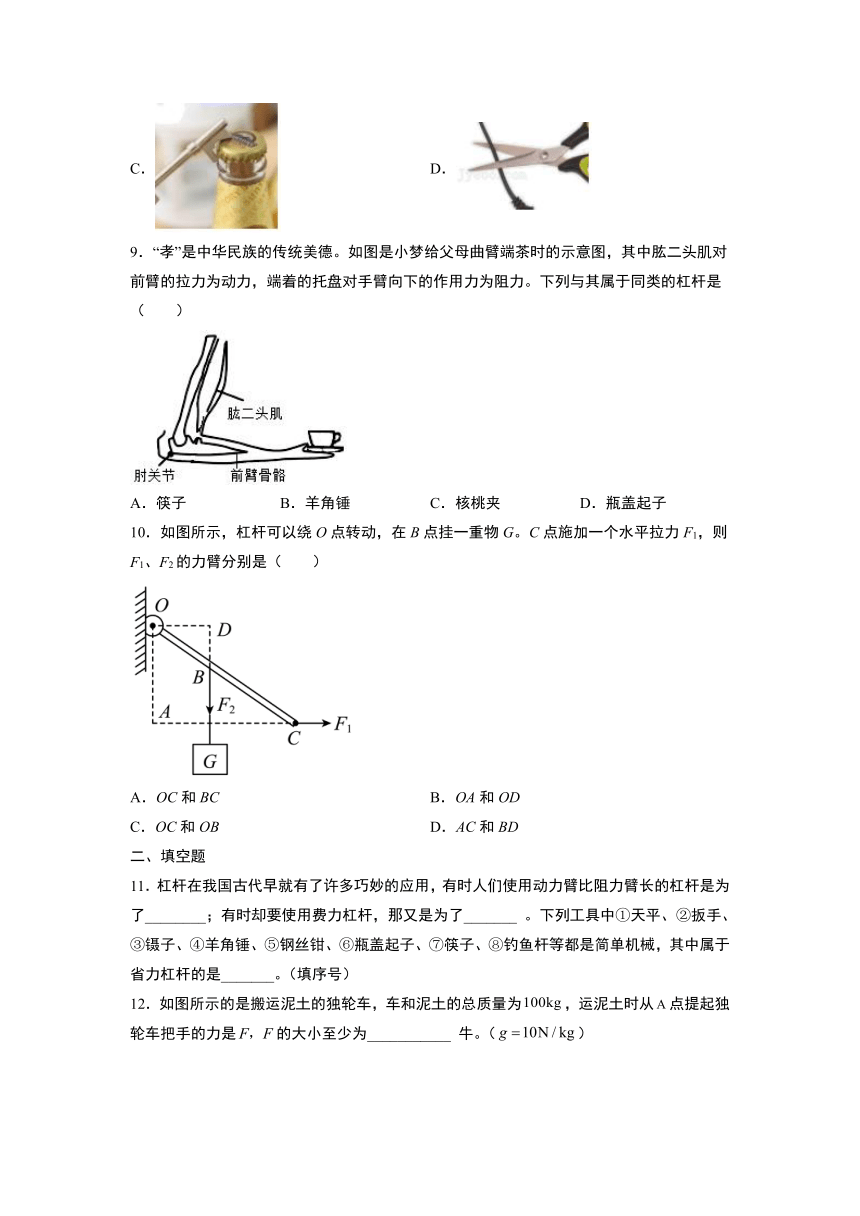

9．“孝”是中华民族的传统美德。如图是小梦给父母曲臂端茶时的示意图，其中肱二头肌对前臂的拉力为动力，端着的托盘对手臂向下的作用力为阻力。下列与其属于同类的杠杆是（　　）
A．筷子 B．羊角锤 C．核桃夹 D．瓶盖起子
10．如图所示，杠杆可以绕O点转动，在B点挂一重物G。C点施加一个水平拉力F1，则F1、F2的力臂分别是（　　）
A．OC和BC B．OA和OD
C．OC和OB D．AC和BD
二、填空题
11．杠杆在我国古代早就有了许多巧妙的应用，有时人们使用动力臂比阻力臂长的杠杆是为了________；有时却要使用费力杠杆，那又是为了_______ 。下列工具中①天平、②扳手、③镊子、④羊角锤、⑤钢丝钳、⑥瓶盖起子、⑦筷子、⑧钓鱼杆等都是简单机械，其中属于省力杠杆的是_______。（填序号）

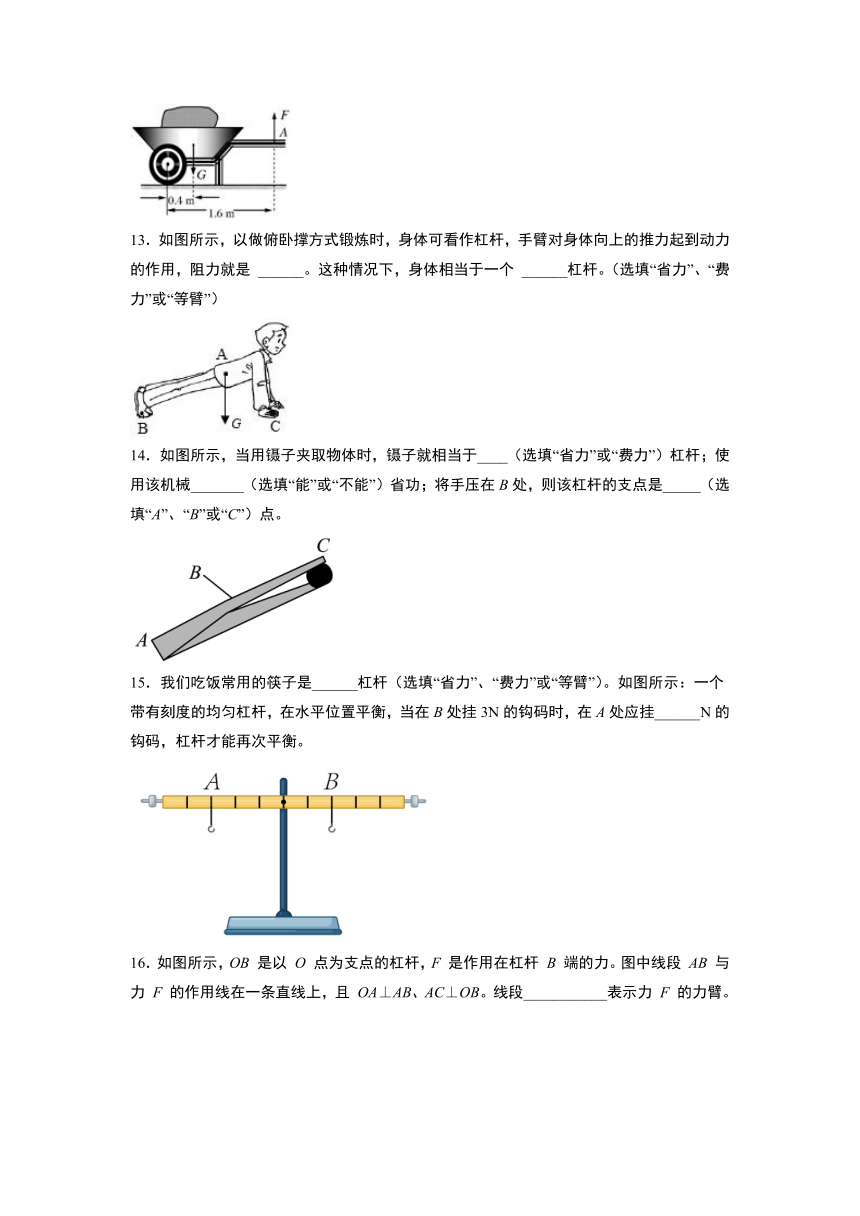

12．如图所示的是搬运泥土的独轮车，车和泥土的总质量为，运泥土时从点提起独轮车把手的力是的大小至少为___________ 牛。（）
13．如图所示，以做俯卧撑方式锻炼时，身体可看作杠杆，手臂对身体向上的推力起到动力的作用，阻力就是 ______。这种情况下，身体相当于一个 ______杠杆。（选填“省力”、“费力”或“等臂”）
14．如图所示，当用镊子夹取物体时，镊子就相当于____（选填“省力”或“费力”）杠杆；使用该机械_______（选填“能”或“不能”）省功；将手压在B处，则该杠杆的支点是_____（选填“A”、“B”或“C”）点。
15．我们吃饭常用的筷子是______杠杆（选填“省力”、“费力”或“等臂”）。如图所示：一个带有刻度的均匀杠杆，在水平位置平衡，当在B处挂3N的钩码时，在A处应挂______N的钩码，杠杆才能再次平衡。
16．如图所示，OB 是以 O 点为支点的杠杆，F 是作用在杠杆 B 端的力。图中线段 AB 与力 F 的作用线在一条直线上，且 OA⊥AB、AC⊥OB。线段___________表示力 F 的力臂。
17．如图所示，轻质杠杆 OA 中点悬挂重为 60N 的物体，在 A 端施加一竖直向上的力 F，杠杆在水平位置平衡，则力 F 的大小是______，保持 F 的方向不变，将杠杆从 A 位置匀速提升到 B 位置的过程中，力 F 将______（选填“变大”、“变小”或“不变”）。
18．如图所示，O为轻质杠杆的支点，杠杆中点挂有重为G的物体，力F始终垂直于杠杆，由水平位置匀速向上提升重物G的过程中，力F的大小将 ___________（填“变大”，“变小”或“不变”）。
19．如图所示，是小明夹作业本用的燕尾夹，AB=BC，当他用力摁住C点打开该夹子时，可把_____点看作支点，此时它是一个_____杠杆。
20．人体某些部位也具有杠杆的功能，如图是二头肌收缩将前臂收回的动作，此时支点是___________（填“A”或“B”），手臂属于___________杠杆。
三、解答题
21．如图乙是小聪上体育课时将前臂平伸用手掌拖住铅球时的情形；我们可将图乙简化成如图丙所示的杠杆不计自重）；若铅球质量为5kg，OA＝3cm，OB＝30cm，求此时肱二头肌对前臂产生的拉力F1大小。
22．如图所示，在故事“三个小和尚”中，瘦和尚（图左）认为一个人挑水太吃亏，便要和小和尚（图右）一起挑水，两人抬一桶、并且水桶必须放在担子中央，假设两个人的肩膀分别在担子的两端，他们利用一根长1.8m的担子挑着质量为25kg的水桶，小和尚肩膀受到的压力是多少？（不计担子形变和质量，g取10N/kg）
23．在“探究杠杆平衡条件”的实验中，把杠杆的中点支在支架上，杠杆停在如图甲所示的位置。
（1）为了使杠杆在水平位置平衡，可以调节右端的平衡螺母，使它向______ （选填“左”或“右”）移动。
（2）在调平后的杆杠两端挂上钩码，杠杆平衡时如图乙所示，得出杠杆的平衡条件是______ （用字母表示）。
（3）调节好的杠杆，如图丙所示，用弹簧测力计向上拉动杠杆使其水平平衡，若每个钩码重为2N，则弹簧测力计的读数为______N。
24．小明根据杠杆平衡条件在家测量某液体的密度，其装置放在水平面上。如图所示，轻质杠杆OA和BC垂直固定在一起，BC压在电子秤上，O为支点，且测量过程中O点和C点位置保持不变。
（1）调节杠杆OA在水平位置平衡，其目的是______。
（2）将一个质量不计的矿泉水瓶装满水，用细线将矿泉水悬挂在OA的D点上，记录此时电子秤的示数为m，测量时挂点D到O的距离为L1。
（3）取下装水的矿泉水瓶，将另一个完全相同的矿泉水瓶装满待测液体，用细线将矿泉水瓶悬挂在D点。此时电子秤的示数小于m，则待测液体的密度______水的密度（选填“大于”，“等于”或“小于”），向______（选填“左”或“右”）移动悬挂点的位置，直到电子秤的示数仍为m，测量此时景挂点到O的距离为L2。
（4）待测液体密度的表达式为ρ液=______（水的密度用ρ水表示）。
（5）若考虑矿泉水瓶的质量，测量结果为，则 ______ρ液（选填“>”“<”或 “=”）。
（6）如右图所示，实验小组选用长1.6m、粗细均匀的一只金属杆，绕O点在竖直平面内自由转动，同时将一个“拉力-位移传感器”竖直作用在杆上，并使杠杆在水平位置始终保持平衡。该传感器显示其拉力F与作用点到O点距离x的变化关系如图所示。由图可知金属杆重______N。
答案
1．C 2．B 3．C 4．A 5．B 6．D 7．A 8．A 9．A 10．B
11．省力 省距离 ②④⑤⑥ 12． 13．人的重力 省力
14．费力 不能 A 15．费力 2 16．OA或AO 17．30N 不变
18．变小 19．B 等臂 20．A 费力 21．500N 22．125N
23．左 F1l1=F2l2 2.4
24．便于测量力臂 小于 左 < 10
