第十八章 第2节 电功率2021-2022学年人教版物理九年级全一册（含答案）

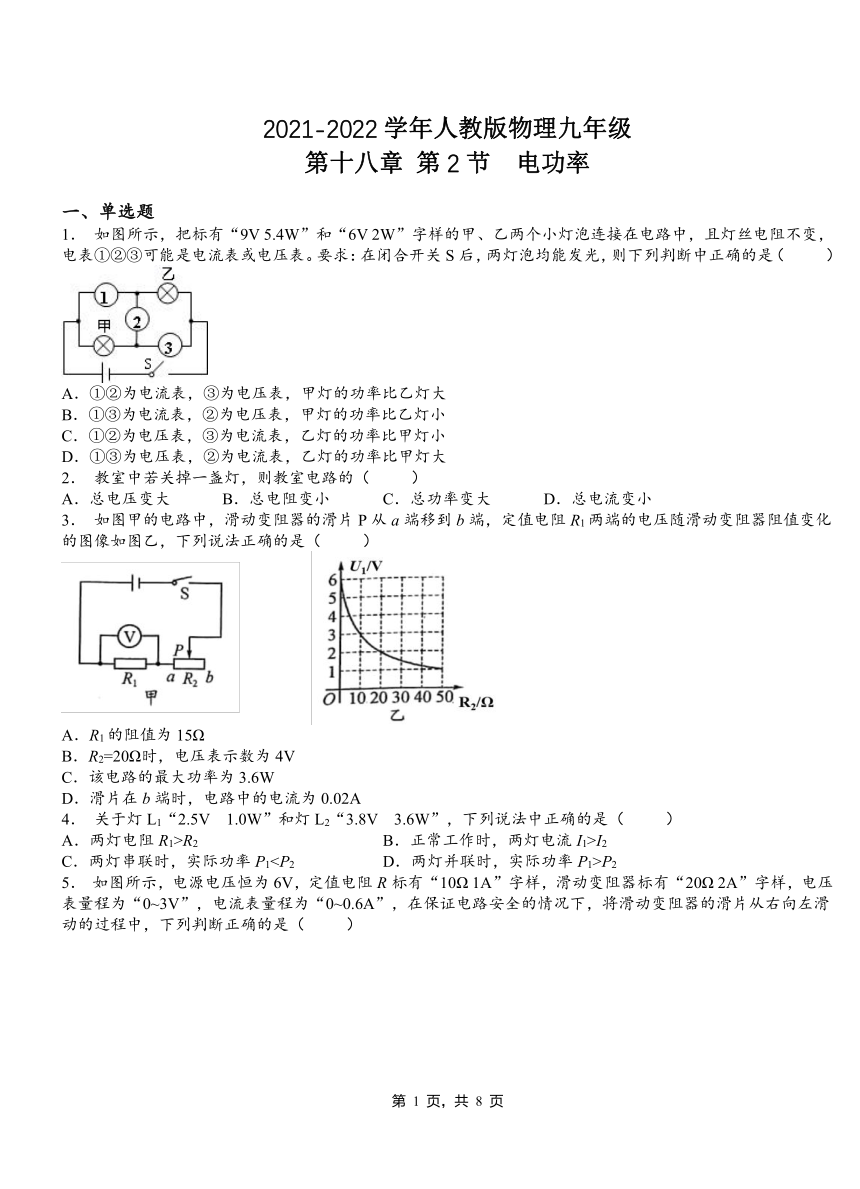

2021-2022学年人教版物理九年级
第十八章 第2节 电功率
一、单选题
1． 如图所示，把标有“9V 5.4W”和“6V 2W”字样的甲、乙两个小灯泡连接在电路中，且灯丝电阻不变，电表①②③可能是电流表或电压表。要求：在闭合开关S后，两灯泡均能发光，则下列判断中正确的是（ ）
A．①②为电流表，③为电压表，甲灯的功率比乙灯大
B．①③为电流表，②为电压表，甲灯的功率比乙灯小
C．①②为电压表，③为电流表，乙灯的功率比甲灯小
D．①③为电压表，②为电流表，乙灯的功率比甲灯大
2． 教室中若关掉一盏灯，则教室电路的（ ）
A．总电压变大 B．总电阻变小 C．总功率变大 D．总电流变小
3． 如图甲的电路中，滑动变阻器的滑片P从a端移到b端，定值电阻R1两端的电压随滑动变阻器阻值变化的图像如图乙，下列说法正确的是（ ）
A．R1的阻值为15Ω
B．R2=20Ω时，电压表示数为4V
C．该电路的最大功率为3.6W
D．滑片在b端时，电路中的电流为0.02A
4． 关于灯L1“2.5V 1.0W”和灯L2“3.8V 3.6W”，下列说法中正确的是（ ）
A．两灯电阻R1>R2 B．正常工作时，两灯电流I1>I2
C．两灯串联时，实际功率P1P2

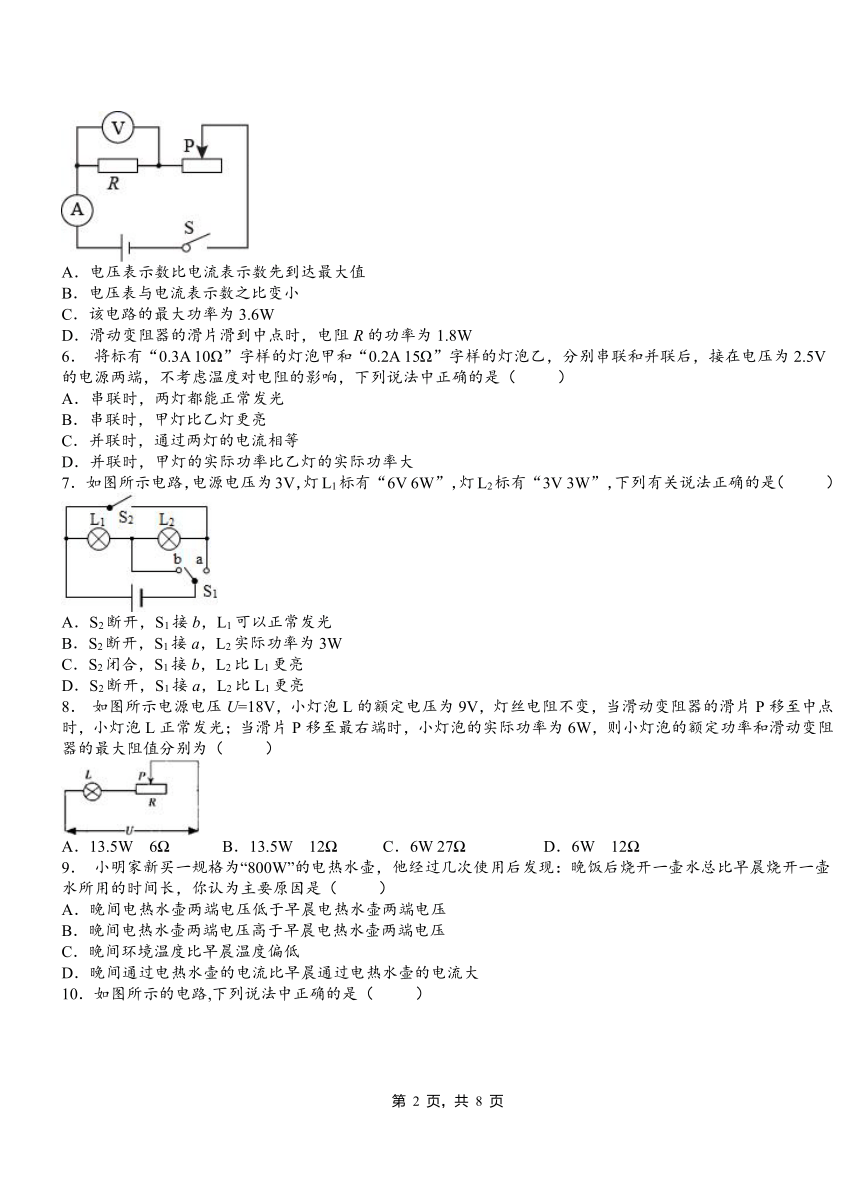

5． 如图所示，电源电压恒为6V，定值电阻R标有“10Ω 1A”字样，滑动变阻器标有“20Ω 2A”字样，电压表量程为“0~3V”，电流表量程为“0~0.6A”，在保证电路安全的情况下，将滑动变阻器的滑片从右向左滑动的过程中，下列判断正确的是（ ）
A．电压表示数比电流表示数先到达最大值
B．电压表与电流表示数之比变小
C．该电路的最大功率为3.6W
D．滑动变阻器的滑片滑到中点时，电阻R的功率为1.8W
6． 将标有“0.3A 10Ω”字样的灯泡甲和“0.2A 15Ω”字样的灯泡乙，分别串联和并联后，接在电压为2.5V的电源两端，不考虑温度对电阻的影响，下列说法中正确的是（ ）
A．串联时，两灯都能正常发光
B．串联时，甲灯比乙灯更亮
C．并联时，通过两灯的电流相等
D．并联时，甲灯的实际功率比乙灯的实际功率大
7． 如图所示电路，电源电压为3V，灯L1标有“6V 6W”，灯L2标有“3V 3W”，下列有关说法正确的是（ ）
A．S2断开，S1接b，L1可以正常发光
B．S2断开，S1接a，L2实际功率为3W
C．S2闭合，S1接b，L2比L1更亮
D．S2断开，S1接a，L2比L1更亮
8． 如图所示电源电压U=18V，小灯泡L的额定电压为9V，灯丝电阻不变，当滑动变阻器的滑片P移至中点时，小灯泡L正常发光；当滑片P移至最右端时，小灯泡的实际功率为6W，则小灯泡的额定功率和滑动变阻器的最大阻值分别为（ ）
A．13.5W 6 B．13.5W 12 C．6W 27 D．6W 12
9． 小明家新买一规格为“800W”的电热水壶，他经过几次使用后发现：晚饭后烧开一壶水总比早晨烧开一壶水所用的时间长，你认为主要原因是（ ）
A．晚间电热水壶两端电压低于早晨电热水壶两端电压
B．晚间电热水壶两端电压高于早晨电热水壶两端电压
C．晚间环境温度比早晨温度偏低
D．晚间通过电热水壶的电流比早晨通过电热水壶的电流大
10．如图所示的电路,下列说法中正确的是（ ）
A．断开开关S，通过L2的电流比通过L1的电流大
B．断开开关S，通过L1的电流与通过L2的电流一样
C．闭合开关S，灯L1、L2都会发光
D．闭合开关S，灯L1不会发光
11．如图所示，将小灯泡L1和L2串联在电路中，闭合开关S，灯L1比L2暗，下列说法正确的是（ ）
A．通过L1灯丝的电流比通过L2灯丝的电流小
B．灯L1两端的电压比灯L2两端的电压大
C．灯L1的电阻比灯L2的电阻大
D．灯L1的实际电功率小于灯L2的实际电功率
12．小科为探究“电压一定时，电流与电阻之间的关系”，设计了如图实验。先在AB间接入10欧的定值电阻R1，移动滑片P，读取电压表、电流表示数并记录；然后用15欧的定值电阻R2替换R1后，接下来的操作和操作后的电路详解正确的是（ ）
A．注视电压表，并向左调节滑片 B．注视电流表，并向右调节滑片
C．操作后，电路消耗的电功率减小 D．操作后，电路消耗的电功率保持不变
二、填空题
13．“220V，1000W”的电热水壶，正常工作时每秒消耗电能________ J，该电热水壶电热丝的电阻是________Ω．
14．有两个电阻，R1=10Ω，R2=20Ω，如果把它们串联接入电路中，则通过它们的电流之比I1:I2= _____，它们消耗的电功率之比P1:P2= ________．

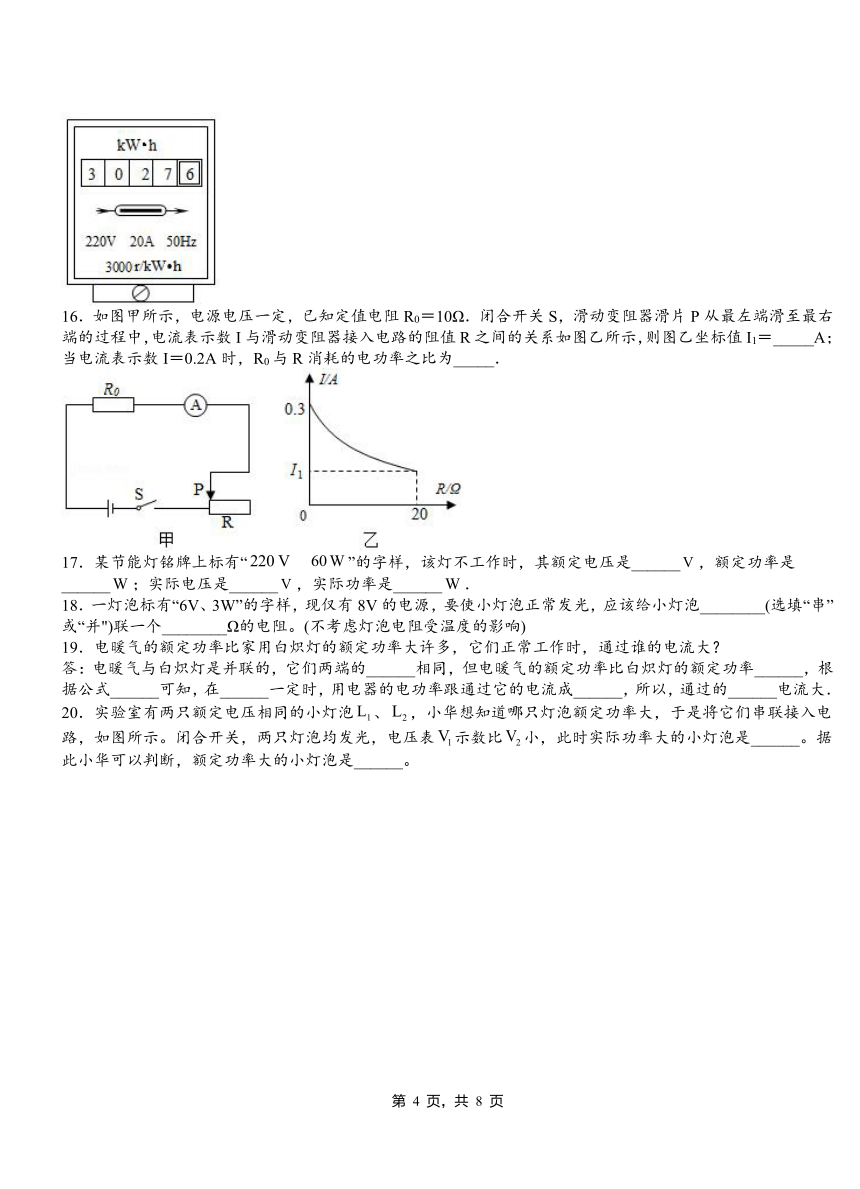

15．某电水壶工作2min，使图示电能表的转盘转过150r。则电水壶消耗的电能为__________kW·h，电功率为__________kW，这些电能可供一只“220V，10W”的节能灯正常工作__________h。
16．如图甲所示，电源电压一定，已知定值电阻R0＝10Ω．闭合开关S，滑动变阻器滑片P从最左端滑至最右端的过程中，电流表示数I与滑动变阻器接入电路的阻值R之间的关系如图乙所示，则图乙坐标值I1＝_____A；当电流表示数I＝0.2A时，R0与R消耗的电功率之比为_____．
17．某节能灯铭牌上标有“ ”的字样，该灯不工作时，其额定电压是______，额定功率是______；实际电压是______，实际功率是______．
18．一灯泡标有“6V、3W”的字样，现仅有8V的电源，要使小灯泡正常发光，应该给小灯泡________(选填“串”或“并")联一个________Ω的电阻。(不考虑灯泡电阻受温度的影响)
19．电暖气的额定功率比家用白炽灯的额定功率大许多，它们正常工作时，通过谁的电流大？
答：电暖气与白炽灯是并联的，它们两端的______相同，但电暖气的额定功率比白炽灯的额定功率______，根据公式______可知，在______一定时，用电器的电功率跟通过它的电流成______，所以，通过的______电流大．
20．实验室有两只额定电压相同的小灯泡、，小华想知道哪只灯泡额定功率大，于是将它们串联接入电路，如图所示。闭合开关，两只灯泡均发光，电压表示数比小，此时实际功率大的小灯泡是______。据此小华可以判断，额定功率大的小灯泡是______。
三、计算题
21．如图所示的电路中，电源电压恒定不变，小灯泡上标有“6V，3.6W”字样，滑动变阻器的最大阻值为20Ω。闭合开关，当滑片P移至B端时小灯泡正常发光。求：
(1)小灯泡正常工作20s消耗的电能
(2)当滑片P移至中点时，小灯泡的实际功率。（不考虑灯丝电阻的变化）
22．如图是某家用电热水器的简化电路图，开关S可根据水温自动切换加热和保温两种状态，R1、R2是发热电阻，其主要参数见下表。[水的比热容为4.2×103 J/（kg ℃） ]
额定电压 加热功率 容量 保温功率
220V 2000W 50kg 500W
(1)求R2的阻值是多少？
(2)若把热水器中的水从20℃加热到50℃，水吸收热量是多少？
(3)如果实际电压是198V，则热水器的实际功率是多少？
2021-2022学年人教版物理九年级第十八章 第2节 电功率（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 D D C A A D C B A B
题号 11 12
答案 D C
二、填空题
13．1000 48.4
14．1:1 1:2
15．0.05 1.5 5
16．0.1 2:1
17．220 60 0 0
18．串 4
19．电压 大 P=UI 电压 正比 电暖气
20．L2 L1
三、计算题
21．(1) 72J；(2) 0.4W
22．(1)72.6Ω；(2) 6.3×106 J；(3) 1620W
