第十八章 第3节 测量小灯泡的电功率2021-2022学年人教版物理九年级全一册（含答案）

2021-2022学年人教版物理九年级
第十八章 第3节 测量小灯泡的电功率

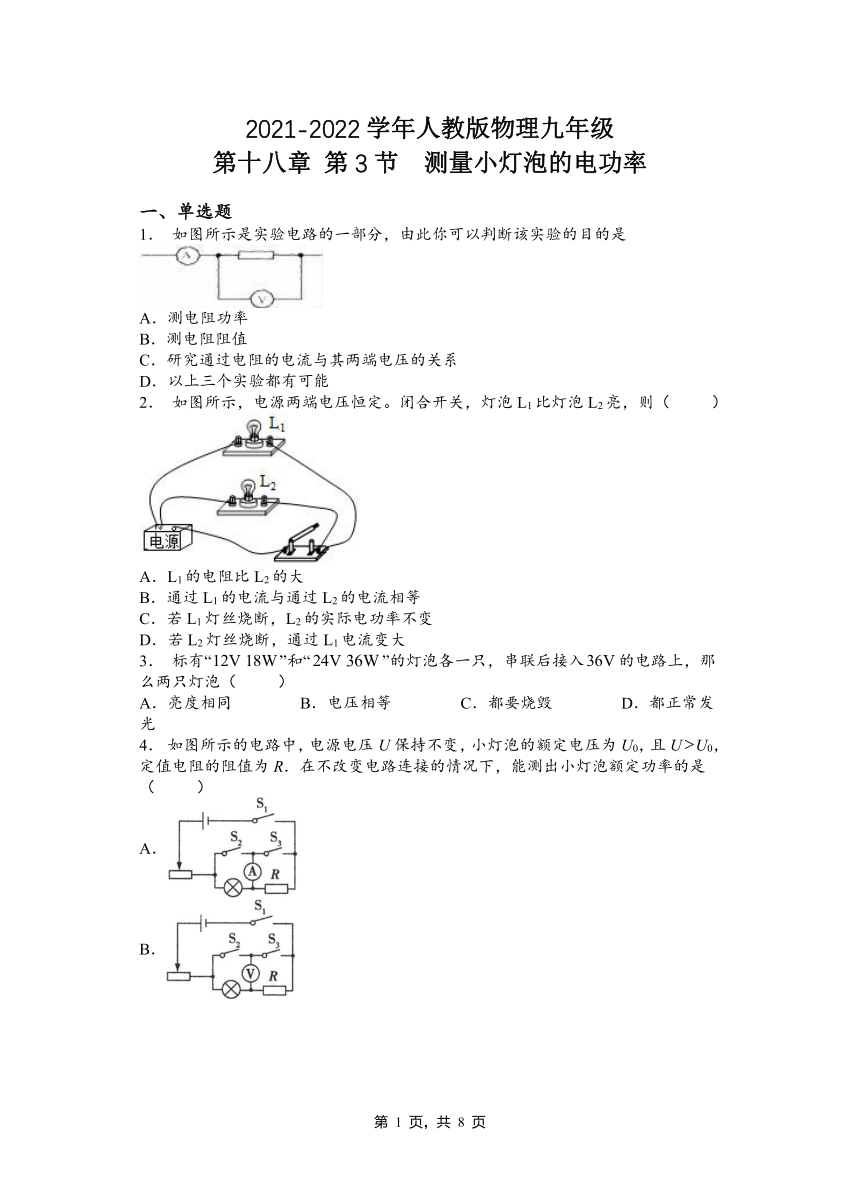

一、单选题
1． 如图所示是实验电路的一部分，由此你可以判断该实验的目的是
A．测电阻功率
B．测电阻阻值
C．研究通过电阻的电流与其两端电压的关系
D．以上三个实验都有可能
2． 如图所示，电源两端电压恒定。闭合开关，灯泡L1比灯泡L2亮，则（ ）
A．L1的电阻比L2的大
B．通过L1的电流与通过L2的电流相等
C．若L1灯丝烧断，L2的实际电功率不变
D．若L2灯丝烧断，通过L1电流变大
3． 标有“”和“”的灯泡各一只，串联后接入的电路上，那么两只灯泡（ ）
A．亮度相同 B．电压相等 C．都要烧毁 D．都正常发光
4． 如图所示的电路中，电源电压U保持不变，小灯泡的额定电压为U0，且UU0，定值电阻的阻值为R．在不改变电路连接的情况下，能测出小灯泡额定功率的是（ ）
A．
B．
C．
D．
5． 为了测定小灯泡的额定功率，在具体实验操作中，手和眼的分工应该是
A．手按开关，眼观电流表
B．手移动变阻器的滑片，眼观电流表
C．手移动变阻器的滑片，眼观电压表
D．手移动变阻器的滑片，眼看小灯泡是否发光

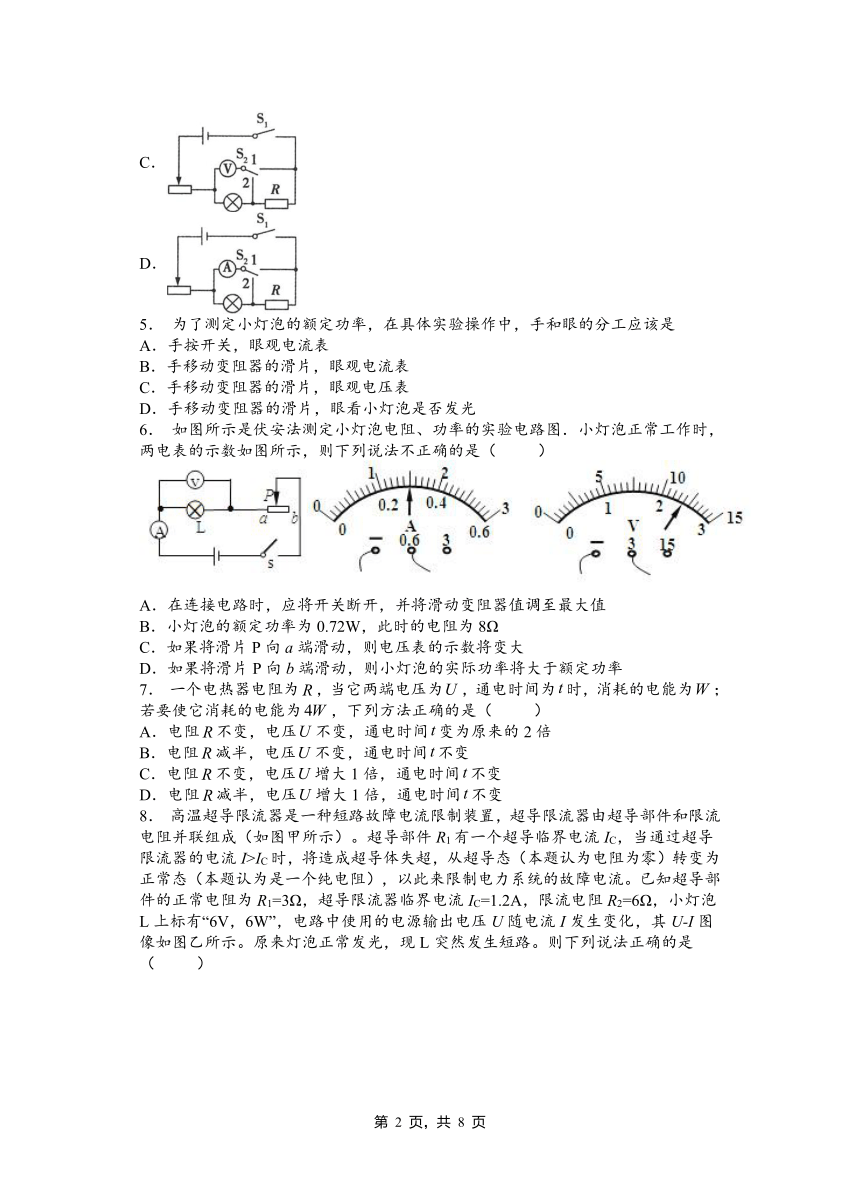

6． 如图所示是伏安法测定小灯泡电阻、功率的实验电路图．小灯泡正常工作时，两电表的示数如图所示，则下列说法不正确的是（ ）
A．在连接电路时，应将开关断开，并将滑动变阻器值调至最大值
B．小灯泡的额定功率为0.72W，此时的电阻为8Ω
C．如果将滑片P向a端滑动，则电压表的示数将变大
D．如果将滑片P向b端滑动，则小灯泡的实际功率将大于额定功率
7． 一个电热器电阻为，当它两端电压为，通电时间为时，消耗的电能为；若要使它消耗的电能为，下列方法正确的是（ ）
A．电阻不变，电压不变，通电时间变为原来的2倍
B．电阻减半，电压不变，通电时间不变
C．电阻不变，电压增大1倍，通电时间不变
D．电阻减半，电压增大1倍，通电时间不变

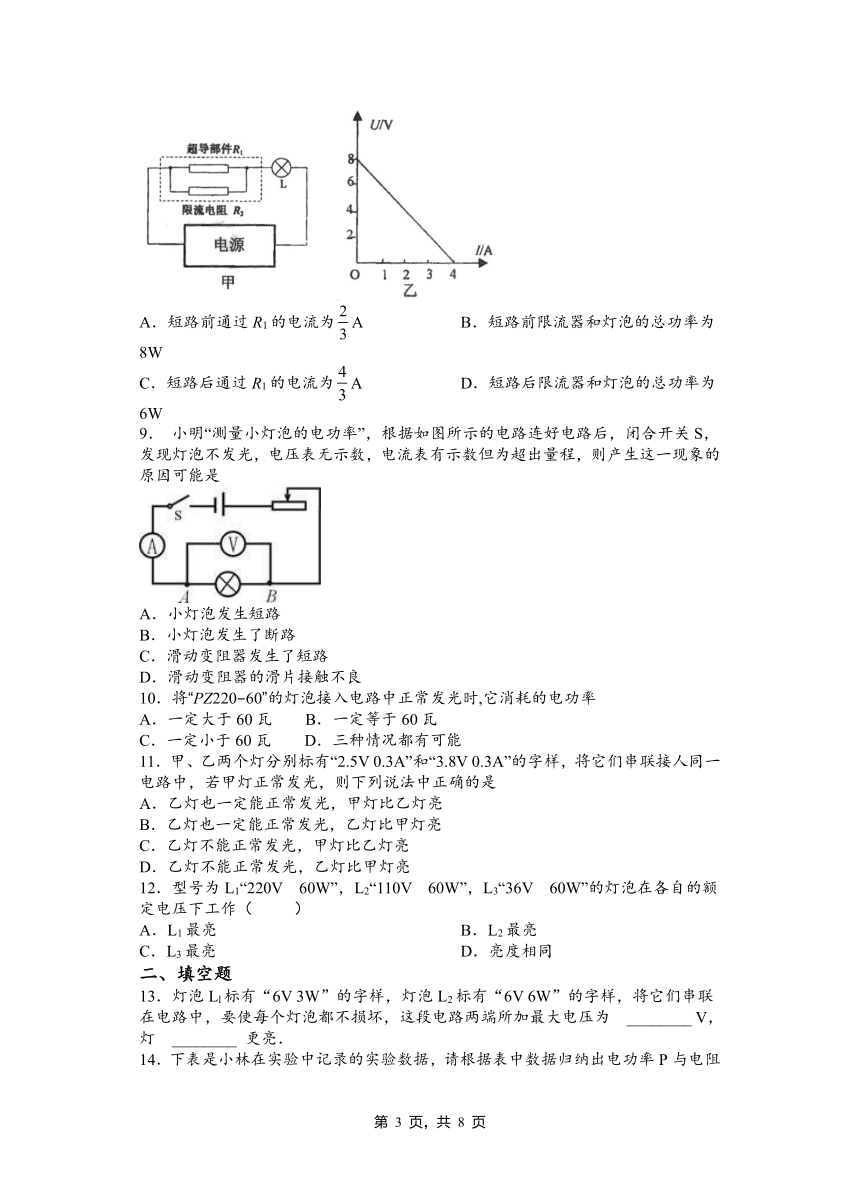

8． 高温超导限流器是一种短路故障电流限制装置，超导限流器由超导部件和限流电阻并联组成（如图甲所示）。超导部件R1有一个超导临界电流IC，当通过超导限流器的电流I>IC时，将造成超导体失超，从超导态（本题认为电阻为零）转变为正常态（本题认为是一个纯电阻），以此来限制电力系统的故障电流。已知超导部件的正常电阻为R1=3Ω，超导限流器临界电流IC=1.2A，限流电阻R2=6Ω，小灯泡L上标有“6V，6W”，电路中使用的电源输出电压U随电流I发生变化，其U-I图像如图乙所示。原来灯泡正常发光，现L突然发生短路。则下列说法正确的是（ ）
A．短路前通过R1的电流为A B．短路前限流器和灯泡的总功率为8W
C．短路后通过R1的电流为A D．短路后限流器和灯泡的总功率为6W
9． 小明“测量小灯泡的电功率”，根据如图所示的电路连好电路后，闭合开关S，发现灯泡不发光，电压表无示数，电流表有示数但为超出量程，则产生这一现象的原因可能是
A．小灯泡发生短路
B．小灯泡发生了断路
C．滑动变阻器发生了短路
D．滑动变阻器的滑片接触不良
10．将“PZ220 60”的灯泡接入电路中正常发光时,它消耗的电功率
A．一定大于60瓦 B．一定等于60瓦
C．一定小于60瓦 D．三种情况都有可能
11．甲、乙两个灯分别标有“2.5V 0.3A”和“3.8V 0.3A”的字样，将它们串联接人同一电路中，若甲灯正常发光，则下列说法中正确的是
A．乙灯也一定能正常发光，甲灯比乙灯亮
B．乙灯也一定能正常发光，乙灯比甲灯亮
C．乙灯不能正常发光，甲灯比乙灯亮
D．乙灯不能正常发光，乙灯比甲灯亮
12．型号为L1“220V 60W”，L2“110V 60W”，L3“36V 60W”的灯泡在各自的额定电压下工作（ ）
A．L1最亮 B．L2最亮
C．L3最亮 D．亮度相同
二、填空题
13．灯泡Ll标有“6V 3W”的字样，灯泡L2标有“6V 6W”的字样，将它们串联在电路中，要使每个灯泡都不损坏，这段电路两端所加最大电压为 ________ V，灯 ________ 更亮．

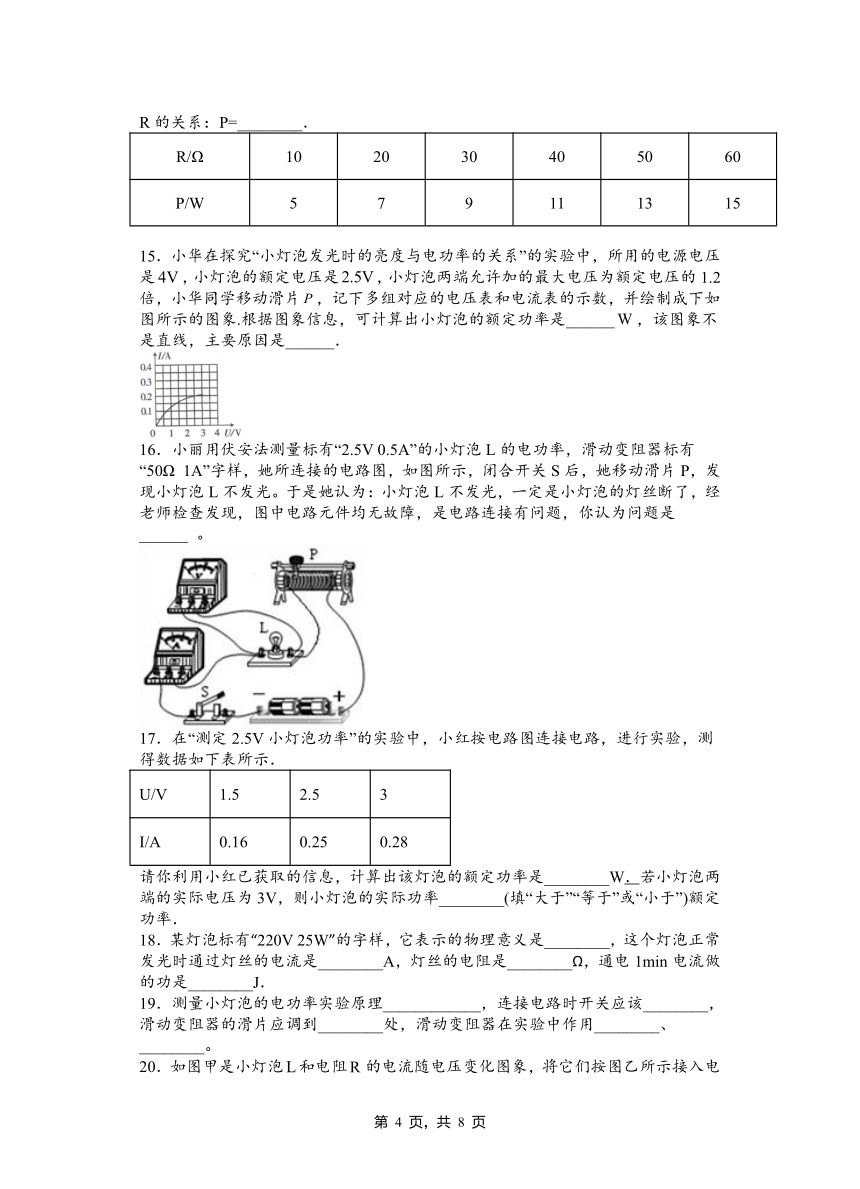

14．下表是小林在实验中记录的实验数据，请根据表中数据归纳出电功率P与电阻R的关系：P=________．
R/Ω 10 20 30 40 50 60
P/W 5 7 9 11 13 15
15．小华在探究“小灯泡发光时的亮度与电功率的关系”的实验中，所用的电源电压是，小灯泡的额定电压是，小灯泡两端允许加的最大电压为额定电压的1.2倍，小华同学移动滑片，记下多组对应的电压表和电流表的示数，并绘制成下如图所示的图象.根据图象信息，可计算出小灯泡的额定功率是______，该图象不是直线，主要原因是______．
16．小丽用伏安法测量标有“2.5V 0.5A”的小灯泡L的电功率，滑动变阻器标有“50Ω 1A”字样，她所连接的电路图，如图所示，闭合开关S后，她移动滑片P，发现小灯泡L不发光。于是她认为：小灯泡L不发光，一定是小灯泡的灯丝断了，经老师检查发现，图中电路元件均无故障，是电路连接有问题，你认为问题是 ______ 。
17．在“测定2.5V小灯泡功率”的实验中，小红按电路图连接电路，进行实验，测得数据如下表所示．
U/V 1.5 2.5 3
I/A 0.16 0.25 0.28
请你利用小红已获取的信息，计算出该灯泡的额定功率是________W．若小灯泡两端的实际电压为3V，则小灯泡的实际功率________(填“大于”“等于”或“小于”)额定功率．
18．某灯泡标有“220V 25W”的字样，它表示的物理意义是________，这个灯泡正常发光时通过灯丝的电流是________A，灯丝的电阻是________Ω，通电1min电流做的功是________J．
19．测量小灯泡的电功率实验原理____________，连接电路时开关应该________，滑动变阻器的滑片应调到________处，滑动变阻器在实验中作用________、________。
20．如图甲是小灯泡和电阻的电流随电压变化图象，将它们按图乙所示接入电路中，只闭合开关，小灯泡的实际功率为；再闭合开关，电流表示数变化了______A，此时电路消耗的总功率为______W。
三、实验题
21．在“测量小灯泡的电功率”实验中，电源电压恒为6V，小灯泡的额定电压是2.5V，按图甲所示的电路进行探究。
（1）若连接电路后闭合开关，电压表、电流表的示数都较小，灯泡几乎不发光，移动滑片P也不能改变灯的亮度，原因是把滑动变阻器的 ______ （选填“AB”、“AC”或“CD”）接线柱接入电路。
(2)排除故障后，按图所示的电路继续进行实验，测出了灯泡的相关物理量，记录的数据和部分的计算结果如下表，表中的实际功率还没计算出来。
次数 电压/V 电流/A 实际功率/W 电阻/Ω
1 1.6 0.20 8.00
2 2.5 0.24 10.42
3 2.8 0.26 10.77
①第一次至第二次实验过程中，滑动变阻器的滑片P应向 ______ （选填“左”或“右”）端移动。
②根据表中数据可知，小灯泡的额定功率是 ______ 。
③灯泡的亮度变化是：第二次比第一次亮，第三次比第二次更亮。结合表中数据得出的结论是：小灯泡越亮，它的实际功率越 ______ 。
(3)实验结束后同学们讨论：
①有同学认为：只需要把小灯泡换成 ______ ，该实验可以用来研究导体中的电流与电压的关系。
②有同学认为：用上表中灯泡的三次电阻的平均值代表它的电阻更准确。这种说法是错误的，原因是忽略了 ______ 对小灯泡电阻的影响。
(4)完成上面实验后小明同学进行了反思，如果电压表损坏了，能不能用其他实验器材来完成实验呢，经过思考，他选用了一个阻值为10Ω的定值电阻，设计了如图乙所示的电路，请将实验步骤补充完整。
①闭合开关S1，将S2拨到触点“1”，移动滑动变阻器滑片，使电流表的示数为 ______ ；
②保持滑动变阻器的滑片位置不变，再将开关S2拨到触点“2”，读出电流表的示数I；
③灯泡额定功率的表达式为P额 = ______ （用已知量和测量量表示）。
22．小明利用如图甲所示电路测量小灯泡的功率，被测小灯泡的额定电压为2.5V，电阻约为10Ω左右，实验室有如下器材：电源（U＝6V），电流表（0～0.6A，0～3A），电压表（0～3V，0～15V），滑动变阻器、电阻箱各一只，单刀单掷、单刀双掷开关各一个，导线若干。
（1）图甲是小明刚连好的实物图，实验前小华帮他检查了一遍，发现有两处不合实验规范。请你指出来：①______；②______。
（2）完善电路后，闭合开关，小明改变滑动变阻器的阻值测量出了5组数据，并描点画出了小灯泡中电流随其两端电压变化的关系图像，如图乙所示，则小灯泡的额定功率为______W。
（3）实验中所使用的滑动变阻器的规格可能为______。
A．10Ω 3A B．30Ω 1A C．60Ω 1A
（4）在实验过程中，电压表发生故障，小明和小华增加一只电阻箱和一个单刀双掷开关设计出了丙、丁两种电路图，则能测出小灯泡额定电功率的是______。
2021-2022学年人教版物理九年级第十八章 第3节 测量小灯泡的电功率（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 D C D C C D C C A B
题号 11 12
答案 B D
二、填空题
13．9 L1
14．（0.2W/Ω）×R+3W
15．0.5 灯丝电阻随温度升高而增大
16．滑动变阻器下端的两个接线柱接入了电路
17．0.625 大于
18．灯泡正常工作的电压是220V;25W是灯泡的额定功率。 0.11 1936 1500
19． 断开 阻值最大 保护电路 控制灯泡两端电压
20．0.2 1.2
三、实验题
21．AB 左 0.6W 大 定值电阻 温度 0.25A 2.5V×（I-0.25A）
22．闭合开关前滑片P没有处于阻值最大处 电流表所选量程太大 0.625 B 丙
