第十九章 第1节 家庭电路2021-2022学年人教版物理九年级全一册（含答案）

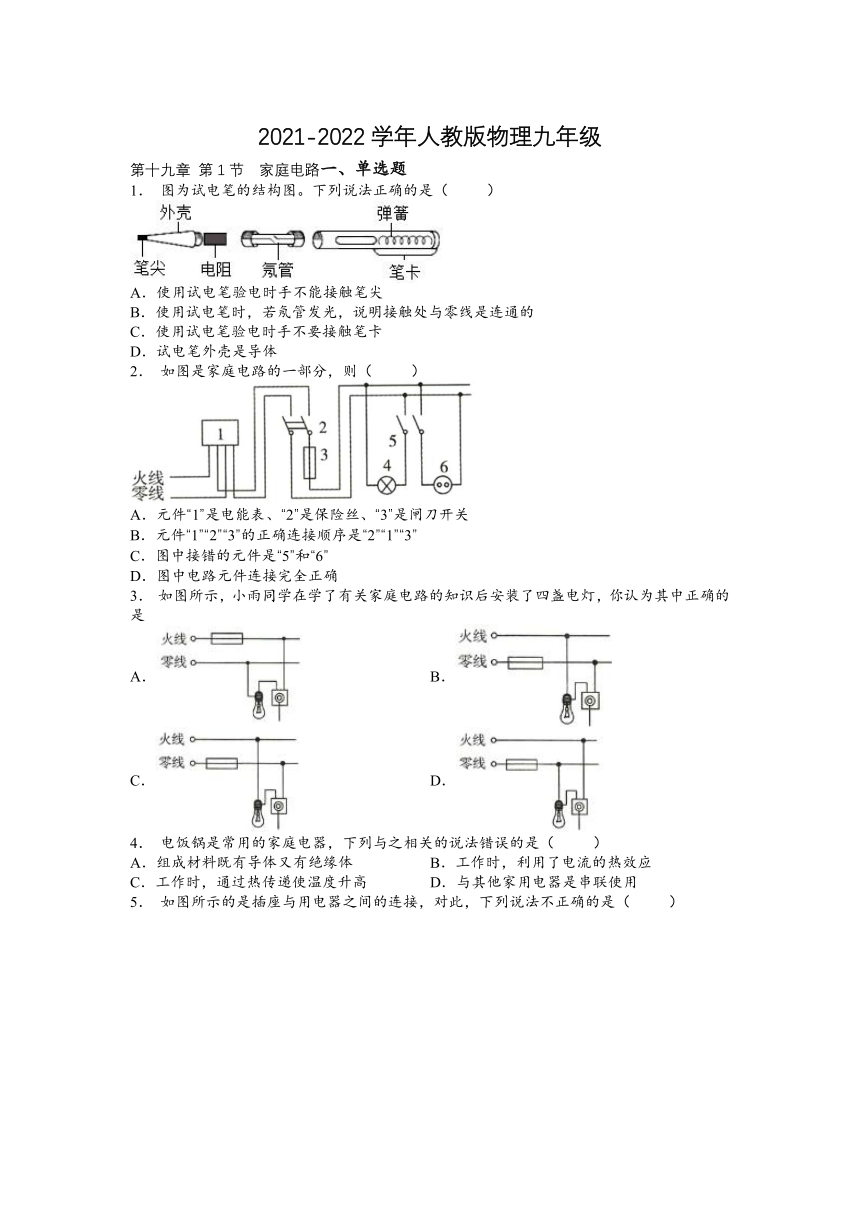

2021-2022学年人教版物理九年级
第十九章 第1节 家庭电路一、单选题
1． 图为试电笔的结构图。下列说法正确的是（ ）
A．使用试电笔验电时手不能接触笔尖
B．使用试电笔时，若氖管发光，说明接触处与零线是连通的
C．使用试电笔验电时手不要接触笔卡
D．试电笔外壳是导体
2． 如图是家庭电路的一部分，则（ ）
A．元件“1”是电能表、“2”是保险丝、“3”是闸刀开关
B．元件“1”“2”“3”的正确连接顺序是“2”“1”“3”
C．图中接错的元件是“5”和“6”
D．图中电路元件连接完全正确
3． 如图所示，小雨同学在学了有关家庭电路的知识后安装了四盏电灯，你认为其中正确的是
A． B．
C． D．
4． 电饭锅是常用的家庭电器，下列与之相关的说法错误的是（ ）
A．组成材料既有导体又有绝缘体 B．工作时，利用了电流的热效应
C．工作时，通过热传递使温度升高 D．与其他家用电器是串联使用

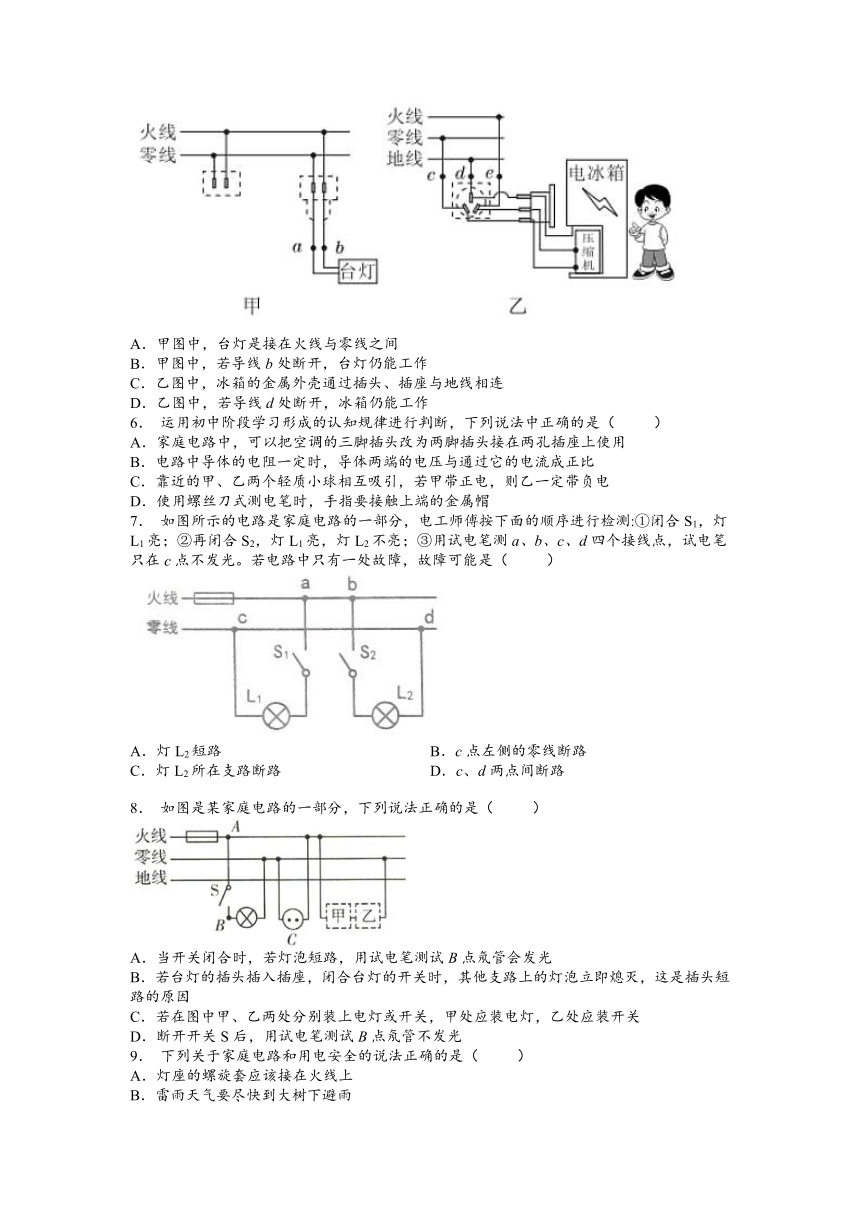

5． 如图所示的是插座与用电器之间的连接，对此，下列说法不正确的是（ ）
A．甲图中，台灯是接在火线与零线之间
B．甲图中，若导线b处断开，台灯仍能工作
C．乙图中，冰箱的金属外壳通过插头、插座与地线相连
D．乙图中，若导线d处断开，冰箱仍能工作
6． 运用初中阶段学习形成的认知规律进行判断，下列说法中正确的是（ ）
A．家庭电路中，可以把空调的三脚插头改为两脚插头接在两孔插座上使用
B．电路中导体的电阻一定时，导体两端的电压与通过它的电流成正比
C．靠近的甲、乙两个轻质小球相互吸引，若甲带正电，则乙一定带负电
D．使用螺丝刀式测电笔时，手指要接触上端的金属帽
7． 如图所示的电路是家庭电路的一部分，电工师傅按下面的顺序进行检测:①闭合S1，灯L1亮；②再闭合S2，灯L1亮，灯L2不亮；③用试电笔测a、b、c、d四个接线点，试电笔只在c点不发光。若电路中只有一处故障，故障可能是（ ）
A．灯L2短路 B．c点左侧的零线断路
C．灯L2所在支路断路 D．c、d两点间断路
8． 如图是某家庭电路的一部分，下列说法正确的是（ ）
A．当开关闭合时，若灯泡短路，用试电笔测试B点氖管会发光
B．若台灯的插头插入插座，闭合台灯的开关时，其他支路上的灯泡立即熄灭，这是插头短路的原因
C．若在图中甲、乙两处分别装上电灯或开关，甲处应装电灯，乙处应装开关
D．断开开关S后，用试电笔测试B点氖管不发光
9． 下列关于家庭电路和用电安全的说法正确的是（ ）
A．灯座的螺旋套应该接在火线上
B．雷雨天气要尽快到大树下避雨
C．有金属外壳的用电器，金属外壳一定要接地
D．空气开关跳闸，一定是电路中出现了短路
10．如图是一台能正常工作的电冰箱的简化电路图，M是压缩机用的电动机，L是电冰箱内的照明灯泡，下列说法中错误的是（ ）
A．电动机和灯泡是并联的 B．冰箱工作时，外壳要接地
C．冷藏室门打开时，灯开关断开 D．食物放入冰箱内，温度降低，内能减小
二、填空题
11．家庭电路中，为保证用电器都能独立工作，各个用电器都是一端接零线，另一端接__________线，即这些用电器是___________联的。为了防止触电，用电器的金属外壳还必须接__________线。
12．上海地区家庭电路中，电灯与电视机等家用电器正常工作的电压为___________伏，这些电器是___________连接的（选填“串联”“并联”）。物理学中规定电流的方向是___________电荷定向移动的方向。
13．家庭照明电路中的用电器间是_____（填“串联”或“并联”）连接的；使用试电笔检测电路时，若氖管发光，表明试电笔的笔尖接触的是_____（填“零”或“火”）线.如图所示，人们用试电笔辨别火线和零线的两种方法中，正确的是_____.
14．上海地区家庭电路中，电灯、电视机、电扇等用电器是__________的（选填“串联”或“并联”），正常工作时，它们两端的电压为__________伏；使用的用电器减少，电路的总电阻__________（选填“变大”“不变”或“变小”）。
15．在新建的楼房里，控制插座的总开关上大多还装有_____.如果站在地上的人不小心接触了火线，电流经过人体流入大地，总开关上的_____会迅速切断电流，对人身起到保护作用.
16．泸州新农村建设公共设施安装了大量的太阳能路灯．每当夜幕降临，太阳能路灯同时亮起，这些路灯与控制它的开关之间连接方式是______联的；太阳能是太阳内部______（选填“核聚变”或“核裂变”）反应而来的，它是______（选填“可再生”或“不可再生”）能源．
17．小瑞想在家里安装一盏照明灯，他设计的电路如图所示，图中虚线框A和B应接入开关或电灯，则开关应装在虚线框______________中，图中三孔插座的插孔_________（选填“a”、“b”或“c”）应与地线相连。
18．我国家庭电路电压是______V，家庭电路中电视机和电灯的连接方式是______（选填“串联”或“并联”）的，控制电灯的开关应接在______（选填“零”或“火”）线上。
19．对人体的安全电压是不高于______V。在家庭电路中，电视机与其他用电器之间是______联的，开关与用电器之间是______联的。保险丝要串联在______（选填：“火线”或“零线”）上，通常用______来判断家庭电路的火线和零线。
20．如图是小雨家的电饭煲使用的三孔插座面板实物图，开关用于控制该插座，则开关与插座之间的连接方式是_________联，三孔插座中___________（填序号）孔与大地相连．
三、作图题
21．在图丙中完成家庭电路的连接，使其符合安全用电的要求。
22．如图所示，用笔画线代替导线将电灯、开关、三孔插座接到家庭电路中。
2021-2022学年人教版物理九年级第十九章 第1节 家庭电路（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 A C A D B D D D C C
二、填空题
11．火 并 地
12．220V 并联 正
13．并联 火 甲
14．并联 220 变大
15．漏电保护器 漏电保护器
16．并 核聚变 可再生
17．B b
18．220 并联 火
19．36 并 串 火线 试电笔
20．串 3
三、作图题
21．
22．
