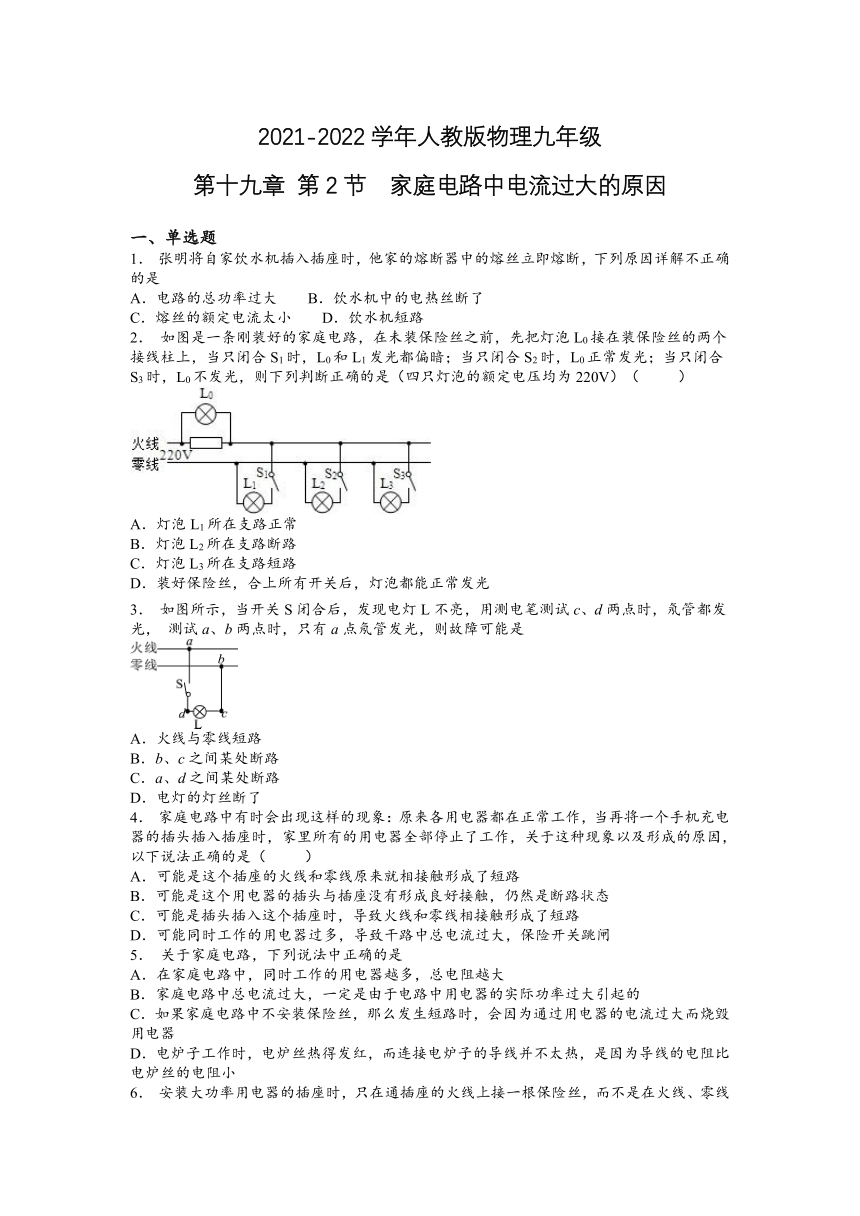

2021-2022学年人教版物理九年级
第十九章 第2节 家庭电路中电流过大的原因
一、单选题
1． 张明将自家饮水机插入插座时，他家的熔断器中的熔丝立即熔断，下列原因详解不正确的是
A．电路的总功率过大 B．饮水机中的电热丝断了
C．熔丝的额定电流太小 D．饮水机短路
2． 如图是一条刚装好的家庭电路，在未装保险丝之前，先把灯泡L0接在装保险丝的两个接线柱上，当只闭合S1时，L0和L1发光都偏暗；当只闭合S2时，L0正常发光；当只闭合S3时，L0不发光，则下列判断正确的是（四只灯泡的额定电压均为220V）（ ）
A．灯泡L1所在支路正常
B．灯泡L2所在支路断路
C．灯泡L3所在支路短路
D．装好保险丝，合上所有开关后，灯泡都能正常发光
3． 如图所示，当开关S闭合后，发现电灯L不亮，用测电笔测试c、d两点时，氖管都发光， 测试a、b两点时，只有a点氖管发光，则故障可能是
A．火线与零线短路
B．b、c之间某处断路
C．a、d之间某处断路
D．电灯的灯丝断了
4． 家庭电路中有时会出现这样的现象：原来各用电器都在正常工作，当再将一个手机充电器的插头插入插座时，家里所有的用电器全部停止了工作，关于这种现象以及形成的原因，以下说法正确的是（ ）
A．可能是这个插座的火线和零线原来就相接触形成了短路
B．可能是这个用电器的插头与插座没有形成良好接触，仍然是断路状态
C．可能是插头插入这个插座时，导致火线和零线相接触形成了短路
D．可能同时工作的用电器过多，导致干路中总电流过大，保险开关跳闸
5． 关于家庭电路，下列说法中正确的是
A．在家庭电路中，同时工作的用电器越多，总电阻越大
B．家庭电路中总电流过大，一定是由于电路中用电器的实际功率过大引起的
C．如果家庭电路中不安装保险丝，那么发生短路时，会因为通过用电器的电流过大而烧毁用电器
D．电炉子工作时，电炉丝热得发红，而连接电炉子的导线并不太热，是因为导线的电阻比电炉丝的电阻小
6． 安装大功率用电器的插座时，只在通插座的火线上接一根保险丝，而不是在火线、零线上都接，这是因为
A．可以节省一个保险盒 B．与只在零线上装保险丝效果一样
C．和在零线火线上都装保险丝效果一样 D．为了防止保险丝熔断后插座仍与火线连通而带电
7． 下列关于生活用电的说法中正确的是
A．保险丝一般使用电阻较大，熔点较高的合金材料制成
B．当家庭电路中的电流过大时，漏电保护器就会自动跳闸以切断电路
C．站在地上的人接触火线发生触电时，漏电保护器自动切断电路
D．站在地上的人接触火线发生触电时，空气开关自动切断电路
8． 在下列现象中，可能引起家中熔丝熔断的情况是
①插座中的两个线头相碰 ②开关中的两个线头相碰 ③电路中增加了大功率的用电器 ④户外输电线绝缘皮损坏
A．只有①② B．只有②③ C．只有②④ D．只有①③
9． 当把台灯的插头插入插座时（未闭合开关），发现空气开关立即跳闸（或熔断器立即熔断），你认为出现这种情况的原因可能是（ ）
A．插座短路 B．开关短路
C．台灯内部出现短路 D．台灯插头短路
10．暑期是用电高峰期，电路火灾时有发生，起因都是电路“超负荷”，金属导线温度过高引燃了外面的绝缘皮．请根据学过的物理知识判断，“超负荷”是指电路中
A．电流过大 B．电压过高 C．电压过低 D．电阻过大
二、填空题
11．用试电笔可辨别火线和零线，使氖管发光的是_____．如图所示的电路，闭合开关后，发现电灯不亮，用试电笔测试图中的a、b、c、d四点，只有a点不发光，可能发生的故障是_____．
12．王凡把新安装好的即热式电热水器接入家庭电路中时，家里的用电器突然同时停止了工作．他用试电笔检测，发现总保险丝断了，引起电路中电流过大的原因可能是发生了短路或________________．如图所示为王凡手拿试电笔检测电路的示意图，其中正确的是________．
13．引起电路中的电流超过规定值的原因，可能是电路连接用电器总功率过大，也可能发生了________ ．避免电流超过电线规定值引起火灾的一种好方法，是在电路中串接________ ．
14．保险丝的作用是：当电路中有过大的电流通过时，保险丝上产生的________过多，使它的温度________，于是保险丝________，自动________电路，起到保险作用．
15．保险丝：是用电阻____，熔点_____的铅锑合金制成。它的作用是当电路中有过大的电流时，保险产生较多的热量，使它的温度达到__，从而熔断，自动切断电路，起到保险的作用。
16．闸刀开关应安装在保险盒的________(填“前方”或“后方”)，更换保险丝时，应将闸刀开关________(填“闭合”或“断开”)，再进行操作．
17．小利在家里开着空调看电视，当妈妈把电磁炉的插头插进插座时，家里的自动空气开关“跳闸”了．“跳闸”的原因可能是电磁炉插头内部发生____，也可能是电路中用电器的____过大．根据小华家自动空气开关上的铭牌(如图)，他家的电路允许使用的电器总功率最大为____W．
18．保险丝是用电阻率________、熔点________的铅锑合金制成的，其作用是在电路中电流________时自动熔断切断电路．
19．小明发现家中灯光过强想换一个合适的灯泡，在更换过程中发现灯泡烫手是因为灯泡中电流具有 _____；为防止家庭电路中电流过大，应避免电路短路和家用电器 _____．
20．我国家庭电路的电压是________V，大量事实表明，不高于________V的电压才是安全的．为防止因电流过大而损坏电路，通常在电路中安装有________．高压输电线路的电压高达________甚至________，大约是人体安全电压的________倍到________倍，所以，即使不直接接触也可能使人致命．
2021-2022学年人教版物理九年级第十九章 第2节 家庭电路中电流过大的原因（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 B A B C D D C D C A
二、填空题
11．火线 ab之间断路
12．用电器总功率过大 甲
13．短路 保险丝
14．热量； 过高； 熔断； 切断。
15．大 高 熔点
16．前方 断开
17．短路 总功率 4400
18．大； 低； 过大。
19．热效应 总功率过大
20．22036保险丝几万伏几十万伏几百几万
