第十六章 第1节 电压练习2021-2022学年人教版物理九年级全一册（含答案）

2021-2022学年人教版物理九年级
第十六章 第1节 电 压
一、单选题
1． 如图所示电路中，甲、乙两处分别接入电流表或电压表．当S闭合后，为使两灯均能发光，则（ ）
A．甲接入电流表，乙接入电压表
B．甲、乙均接入电流表
C．甲、乙均接入电压表
D．甲接入电压表，乙接入电流表
2． 如图所示，电源电压保持不变，下列说法正确的是（ ）
A．要使L1和L2串联，应闭合开关S，甲、乙都是电流表
B．要使L1和L2串联，应闭合开关S，甲、乙都是电压表
C．要使L1和L2并联，应断开开关S，甲是电压表，乙是电流表
D．要使L1和L2并联，应断开开关S，甲是电流表，乙是电压表
3． 以下是一些电流值和电压值，其中最符合实际的是
A．家庭电冰箱正常工作时，流过的电流约为1A
B．电影放映厅内的中央空调正常工作时，流过的电流约为2A
C．发生闪电时，云层间的电压约为220V
D．手机电池电压约为1.5V
4． 如图所示，闭合开关后两灯均能发光，则
A．甲为电流表，乙为电压表
B．甲为电压表，乙为电流表
C．甲、乙均为电流表
D．甲、乙均为电压表

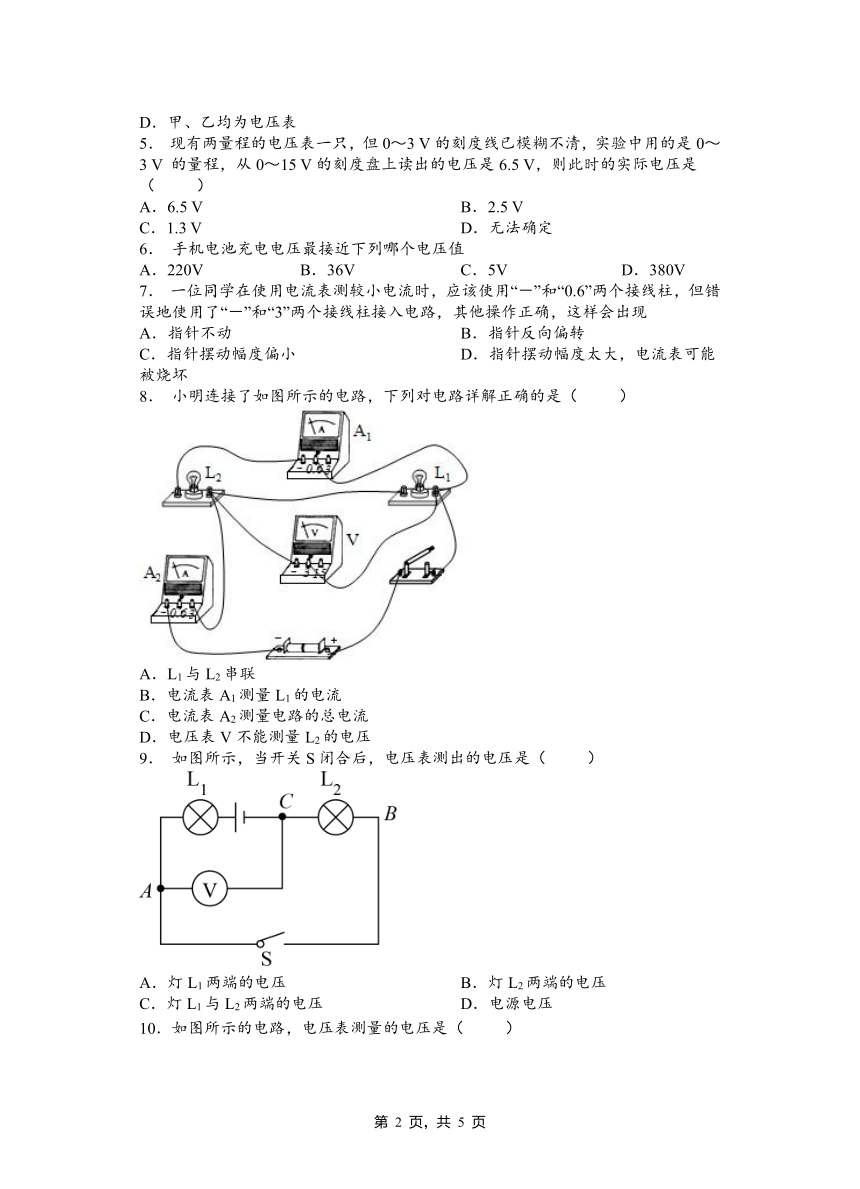

5． 现有两量程的电压表一只，但0～3 V的刻度线已模糊不清，实验中用的是0～3 V 的量程，从0～15 V的刻度盘上读出的电压是6.5 V，则此时的实际电压是（ ）
A．6.5 V B．2.5 V
C．1.3 V D．无法确定
6． 手机电池充电电压最接近下列哪个电压值
A．220V B．36V C．5V D．380V
7． 一位同学在使用电流表测较小电流时，应该使用“－”和“0.6”两个接线柱，但错误地使用了“－”和“3”两个接线柱接入电路，其他操作正确，这样会出现
A．指针不动 B．指针反向偏转
C．指针摆动幅度偏小 D．指针摆动幅度太大，电流表可能被烧坏
8． 小明连接了如图所示的电路，下列对电路详解正确的是（ ）
A．L1与L2串联
B．电流表A1测量L1的电流
C．电流表A2测量电路的总电流
D．电压表V不能测量L2的电压
9． 如图所示，当开关S闭合后，电压表测出的电压是（ ）
A．灯L1两端的电压 B．灯L2两端的电压
C．灯L1与L2两端的电压 D．电源电压
10．如图所示的电路，电压表测量的电压是（ ）
A．灯 L1 两端的电压
B．灯 L1和电源两端的电压
C．灯 L2和 L3两端的电压
D．电源两端的电压
11．下列说法中正确的是（ ）
A．电路中只要有电压，就一定会有电流
B．电压是产生电流的必要条件
C．电路中有电源就一定会有持续电流
D．通过导体的电压是形成电流的原因
12．下面是四位同学就电源、电压、电流所提出的看法，其中你认为错误的是（ ）
A．小帅：电源是提供电压的装置
B．小月：电路中有了电源，但不一定会形成电流
C．小星：干电池是将化学能转化为电能的装置
D．小薇：电流是形成电压的原因
二、填空题
13．电压表使用规则：①电压表要__联在被测电路两端；②让电流从电压表___________接线柱流进，从______接线柱流出；③被测电压不要超过电压表的___________；④电压表可以直接________联在电源两极上．
14．在烧杯中加入盐水，将铜片和锌片放在盐水中，这就是一个电池，用电压表测量这个自制电池的电压，其如图所示，这个电池的电压是 ________ V，电池的正极是 ________ （选填“锌片”或“铜片”）．
15．如图所示，当开关S闭合后，要使灯L1、L2并联，甲表是________（选填“电流表”或“电压表”），若甲、乙两个表调换位置，闭合开关S后，仍能继续发光的灯是______．
16．实验室用的电压表若按如图所示接线，则刻度盘每个大格表示______V，每个小格表示______V，指针所指位置表示______V。
17．电压是形成 _________的原因，一节普通干电池的电压 ______ V，家庭照明电路的电压是_______ V，对人体来说安全电压 ________ V ，电源是提供_________ 的装置。
18．电压表的读数方法：A、看接线柱确定________。B、看_________（每一小格代表多少伏）。C、看指针偏转了多少格，即有多少伏。（电压表有两个量程： 0~3 V，每小格表示的电压值是____ V；0~15V，每小格表示的电压值是______V。）
19．在做“练习使用电压表”实验时，小华把电压表接成了如图所示的电路，小灯泡的规格为“1.2 V”，电池的电压为1.5 V．闭合开关S后，小灯泡________(填“发光”或“不发光”)，电压表的示数为________V.
20．二节普通5号干电池的电压是__伏，我国家庭电路的电压是__伏，马路上的路灯有一盏坏了其他灯却不受影响，说明：路灯之间一定是__联的（选填“串”或“并”）．
2021-2022学年人教版物理九年级第十六章 第1节 电压（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 A B A B C C C C B C
题号 11 12
答案 B D
二、填空题
13．并 “_+_” “__—__” 量程 并
14．0.6 铜片
15．电压表 L1
16．5 0.5 6.5
17．电流 1.5 220 不高于36 电压
18．量程 分度值 0.1 0.5
19．不发光 1.5
20．3；220；并．
