第十七章 第2节 欧姆定律练习 2021-2022学年人教版物理九年级全一册（含答案）

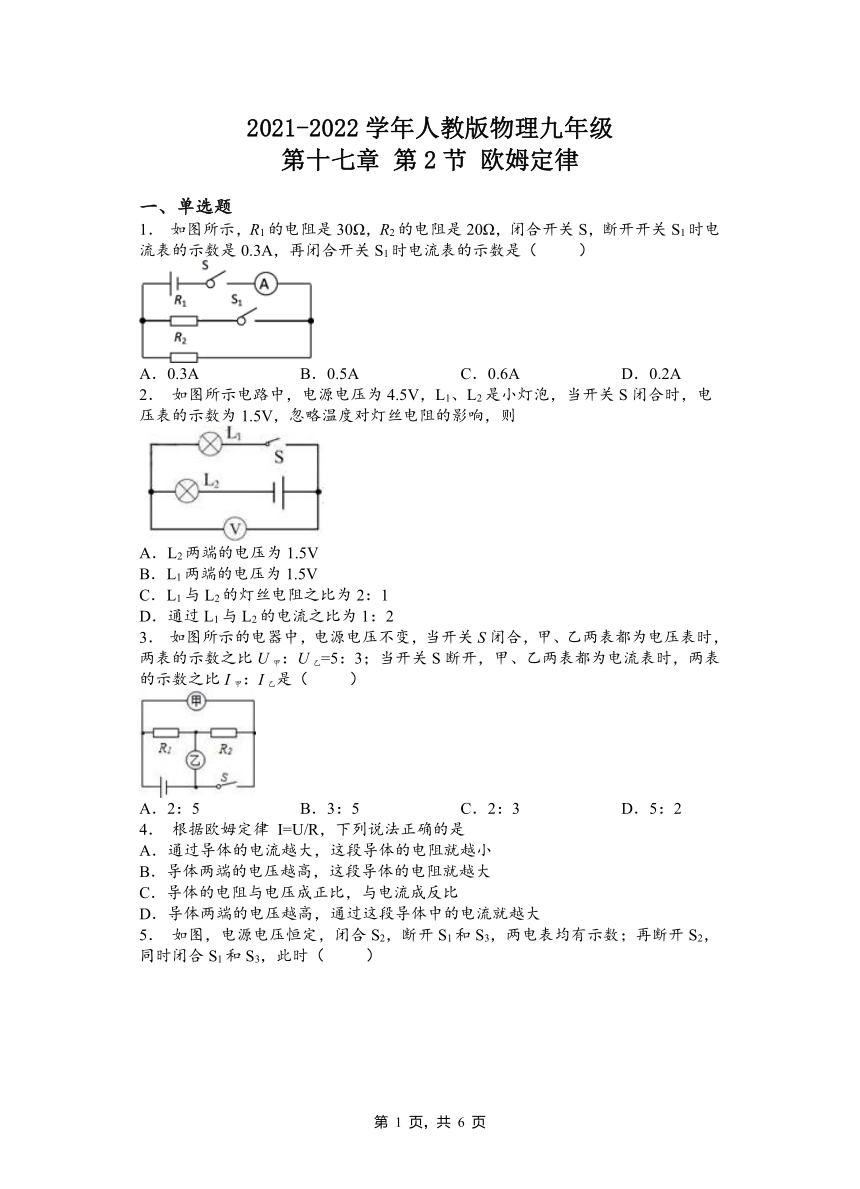

2021-2022学年人教版物理九年级
第十七章 第2节 欧姆定律
一、单选题
1． 如图所示，R1的电阻是30Ω，R2的电阻是20Ω，闭合开关S，断开开关S1时电流表的示数是0.3A，再闭合开关S1时电流表的示数是（ ）
A．0.3A B．0.5A C．0.6A D．0.2A
2． 如图所示电路中，电源电压为4.5V，L1、L2是小灯泡，当开关S闭合时，电压表的示数为1.5V，忽略温度对灯丝电阻的影响，则
A．L2两端的电压为1.5V
B．L1两端的电压为1.5V
C．L1与L2的灯丝电阻之比为2：1
D．通过L1与L2的电流之比为1：2
3． 如图所示的电器中，电源电压不变，当开关S闭合，甲、乙两表都为电压表时，两表的示数之比U甲：U乙=5：3；当开关S断开，甲、乙两表都为电流表时，两表的示数之比I甲：I乙是（ ）
A．2：5 B．3：5 C．2：3 D．5：2
4． 根据欧姆定律 I=U/R，下列说法正确的是
A．通过导体的电流越大，这段导体的电阻就越小
B．导体两端的电压越高，这段导体的电阻就越大
C．导体的电阻与电压成正比，与电流成反比
D．导体两端的电压越高，通过这段导体中的电流就越大

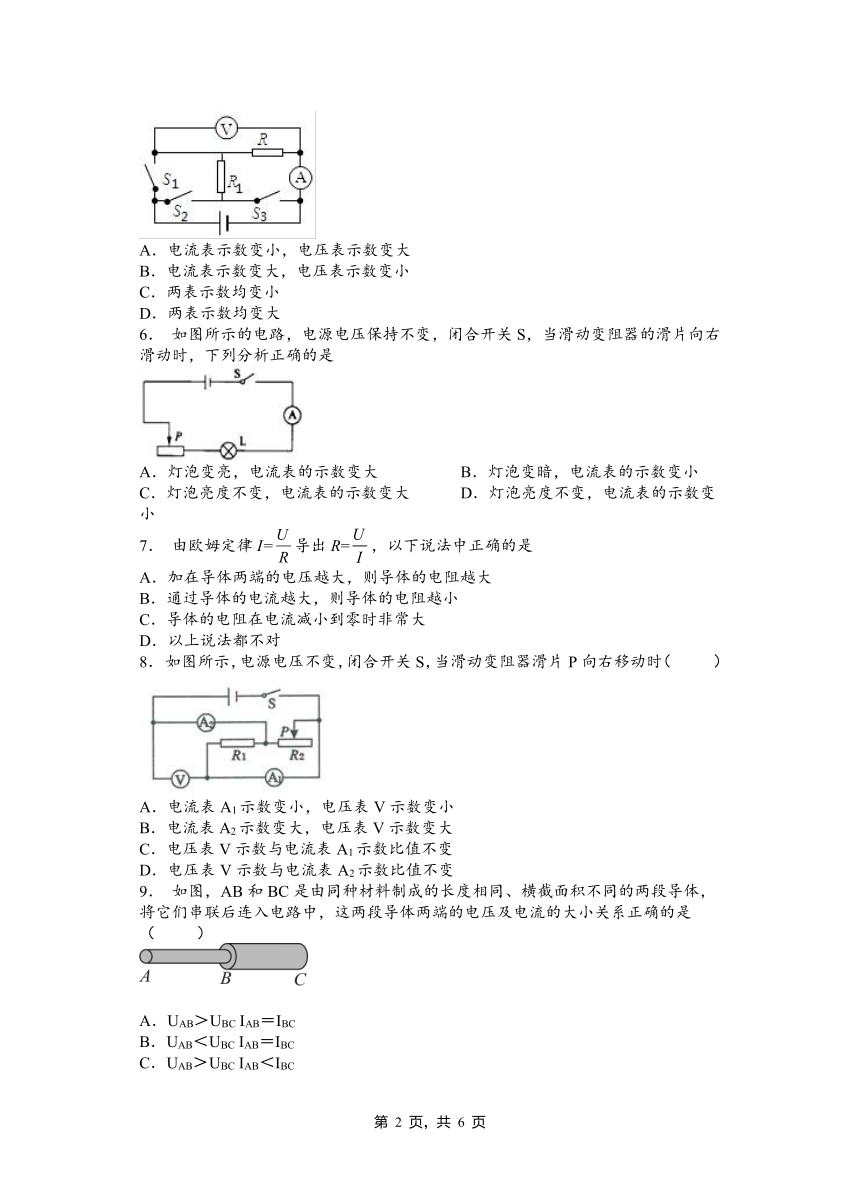

5． 如图，电源电压恒定，闭合S2，断开S1和S3，两电表均有示数；再断开S2，同时闭合S1和S3，此时（ ）
A．电流表示数变小，电压表示数变大
B．电流表示数变大，电压表示数变小
C．两表示数均变小
D．两表示数均变大
6． 如图所示的电路，电源电压保持不变，闭合开关S，当滑动变阻器的滑片向右滑动时，下列分析正确的是
A．灯泡变亮，电流表的示数变大 B．灯泡变暗，电流表的示数变小
C．灯泡亮度不变，电流表的示数变大 D．灯泡亮度不变，电流表的示数变小
7． 由欧姆定律I=导出R=，以下说法中正确的是
A．加在导体两端的电压越大，则导体的电阻越大
B．通过导体的电流越大，则导体的电阻越小
C．导体的电阻在电流减小到零时非常大
D．以上说法都不对
8． 如图所示，电源电压不变，闭合开关S，当滑动变阻器滑片P向右移动时（ ）
A．电流表A1示数变小，电压表V示数变小
B．电流表A2示数变大，电压表V示数变大
C．电压表V示数与电流表A1示数比值不变
D．电压表V示数与电流表A2示数比值不变
9． 如图，AB和BC是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路中，这两段导体两端的电压及电流的大小关系正确的是（ ）
A．UAB＞UBC IAB＝IBC
B．UAB＜UBC IAB＝IBC
C．UAB＞UBC IAB＜IBC
D．UAB＝UBC IAB＜IBC

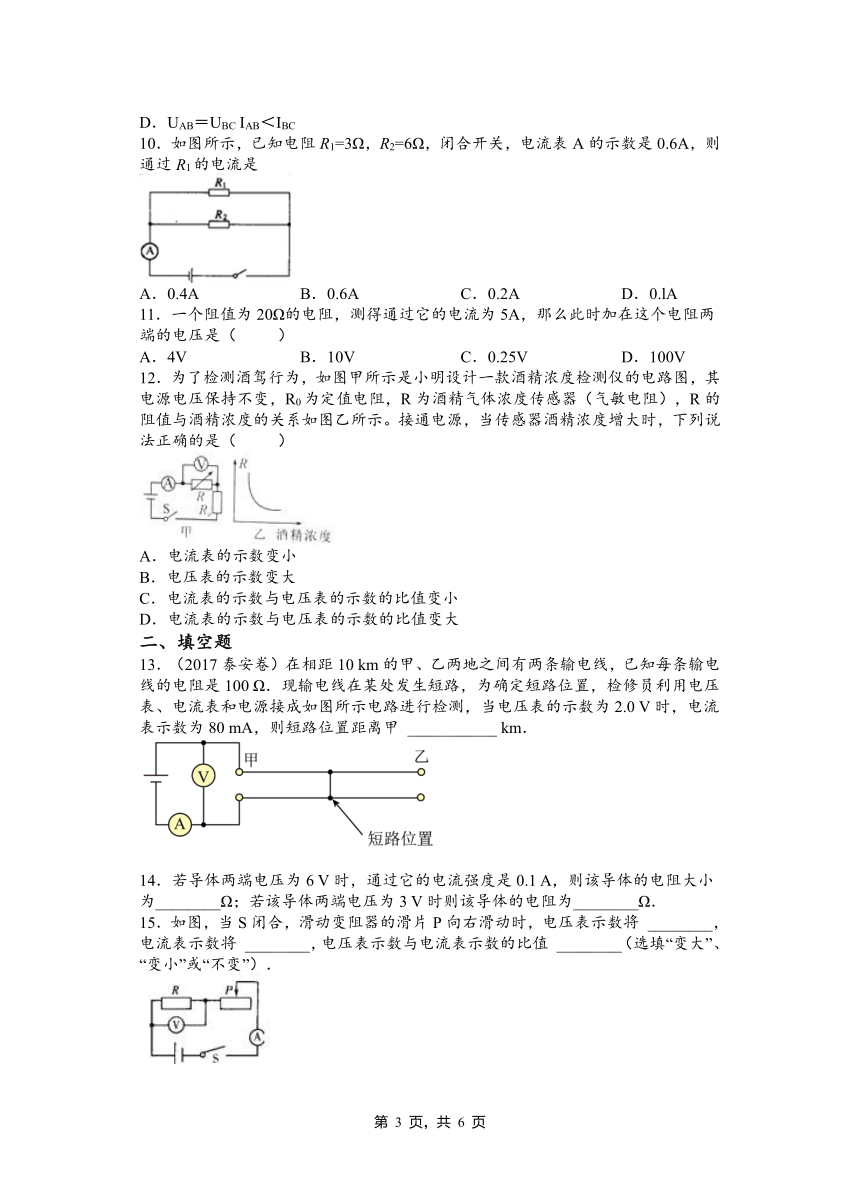

10．如图所示，已知电阻R1=3Ω，R2=6Ω，闭合开关，电流表A的示数是0.6A，则通过R1的电流是
A．0.4A B．0.6A C．0.2A D．0.lA
11．一个阻值为20Ω的电阻，测得通过它的电流为5A，那么此时加在这个电阻两端的电压是（ ）
A．4V B．10V C．0.25V D．100V
12．为了检测酒驾行为，如图甲所示是小明设计一款酒精浓度检测仪的电路图，其电源电压保持不变，R0为定值电阻，R为酒精气体浓度传感器（气敏电阻），R的阻值与酒精浓度的关系如图乙所示。接通电源，当传感器酒精浓度增大时，下列说法正确的是（ ）
A．电流表的示数变小
B．电压表的示数变大
C．电流表的示数与电压表的示数的比值变小
D．电流表的示数与电压表的示数的比值变大
二、填空题
13．（2017泰安卷）在相距10 km的甲、乙两地之间有两条输电线，已知每条输电线的电阻是100 Ω．现输电线在某处发生短路，为确定短路位置，检修员利用电压表、电流表和电源接成如图所示电路进行检测，当电压表的示数为2.0 V时，电流表示数为80 mA，则短路位置距离甲 ___________ km．
14．若导体两端电压为6 V时，通过它的电流强度是0.1 A，则该导体的电阻大小为________Ω；若该导体两端电压为3 V时则该导体的电阻为________Ω．
15．如图，当S闭合，滑动变阻器的滑片P向右滑动时，电压表示数将 ________，电流表示数将 ________，电压表示数与电流表示数的比值 ________（选填“变大”、“变小”或“不变”）．
16．把5Ω的电阻R1跟15Ω的电阻R2串联起来，接在电压是6V的电源上，通过R1的电流是______A，R2两端的电压是_______V。
17．如图是小灯泡L和电阻R中电流随电压变化的图像．由图像可知，电阻R的阻值为____Ω．若将它们并联接在电压为2V的电源两端，电路中的总电流为_____A．
18．如图，电源电压恒定，，，当开关闭合，、都断开时，电流表的示数为，则电源电压是______V；当开关断开，、都闭合时，电流表的示数是______A．
19．如图所示电路，若L1的阻值为10Ω，只闭合S1时电流表示数为0.6A，则电源电压是________ V，S1、S2都闭合时电流表示数为1A，则 L2的阻值为________Ω．
20．有两个电路元件A和B．流经各元件的电流I与其两端电压U的关系如图所示．把A、B元件并联后接在1V电源两端，并联电路的总电流为_____A，此时元件B的电阻是_____Ω．
三、计算题
21．如图所示，电源电压为9V且保持不变，R1=30Ω，闭合开关后，电压表示数为3V，则：
（1）电阻R1两端的电压为多少？
（2）电流表的示数为多少？
22．在如图甲所示的电路中，电源电压为6V且保持不变，电阻R1的阻值为30Ω..同时闭合开关S和S1，电流表的读数如图乙所示，求：
（1）通过电阻R1的电流；
（2）通过电阻R2的阻值．
2021-2022学年人教版物理九年级第十七章 第2节 欧姆定律（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 B B A D D A D C A A
题号 11 12
答案 D D
二、填空题
13．1.25
14．60 60
15．变小，变小，不变
16．0.3 4.5
17．20 0.35
18．9
19．6；15
20．0.3 10
三、计算题
21．（1）6V；（2）0.2A．
22．（1）0.2A；
（2）10Ω．
【
