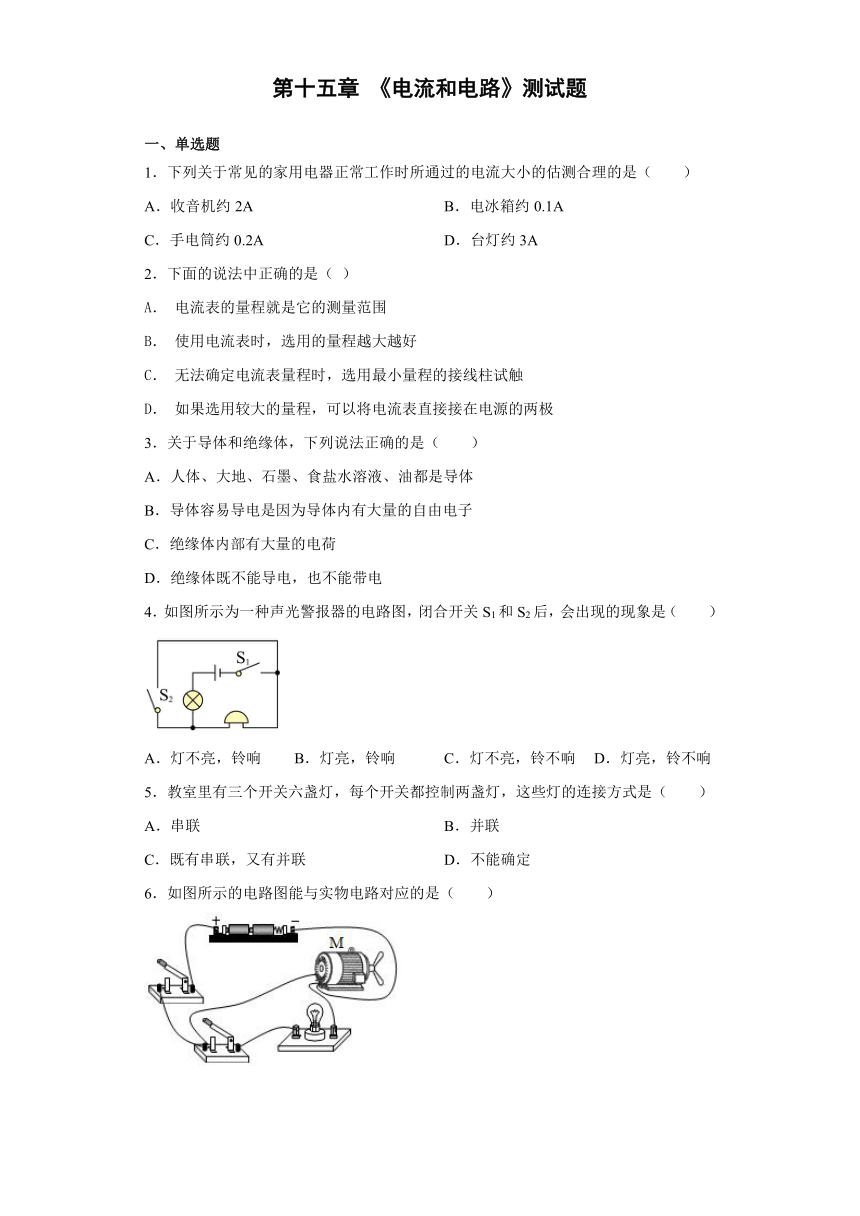

第十五章 《电流和电路》测试题
一、单选题
1.下列关于常见的家用电器正常工作时所通过的电流大小的估测合理的是( )
A.收音机约2A B.电冰箱约0.1A
C.手电筒约0.2A D.台灯约3A
2.下面的说法中正确的是( )
A. 电流表的量程就是它的测量范围
B. 使用电流表时,选用的量程越大越好
C. 无法确定电流表量程时,选用最小量程的接线柱试触
D. 如果选用较大的量程,可以将电流表直接接在电源的两极
3.关于导体和绝缘体,下列说法正确的是( )
A.人体、大地、石墨、食盐水溶液、油都是导体
B.导体容易导电是因为导体内有大量的自由电子
C.绝缘体内部有大量的电荷
D.绝缘体既不能导电,也不能带电
4.如图所示为一种声光警报器的电路图,闭合开关S1和S2后,会出现的现象是( )
A.灯不亮,铃响 B.灯亮,铃响 C.灯不亮,铃不响 D.灯亮,铃不响
5.教室里有三个开关六盏灯,每个开关都控制两盏灯,这些灯的连接方式是( )
A.串联 B.并联
C.既有串联,又有并联 D.不能确定
6.如图所示的电路图能与实物电路对应的是( )

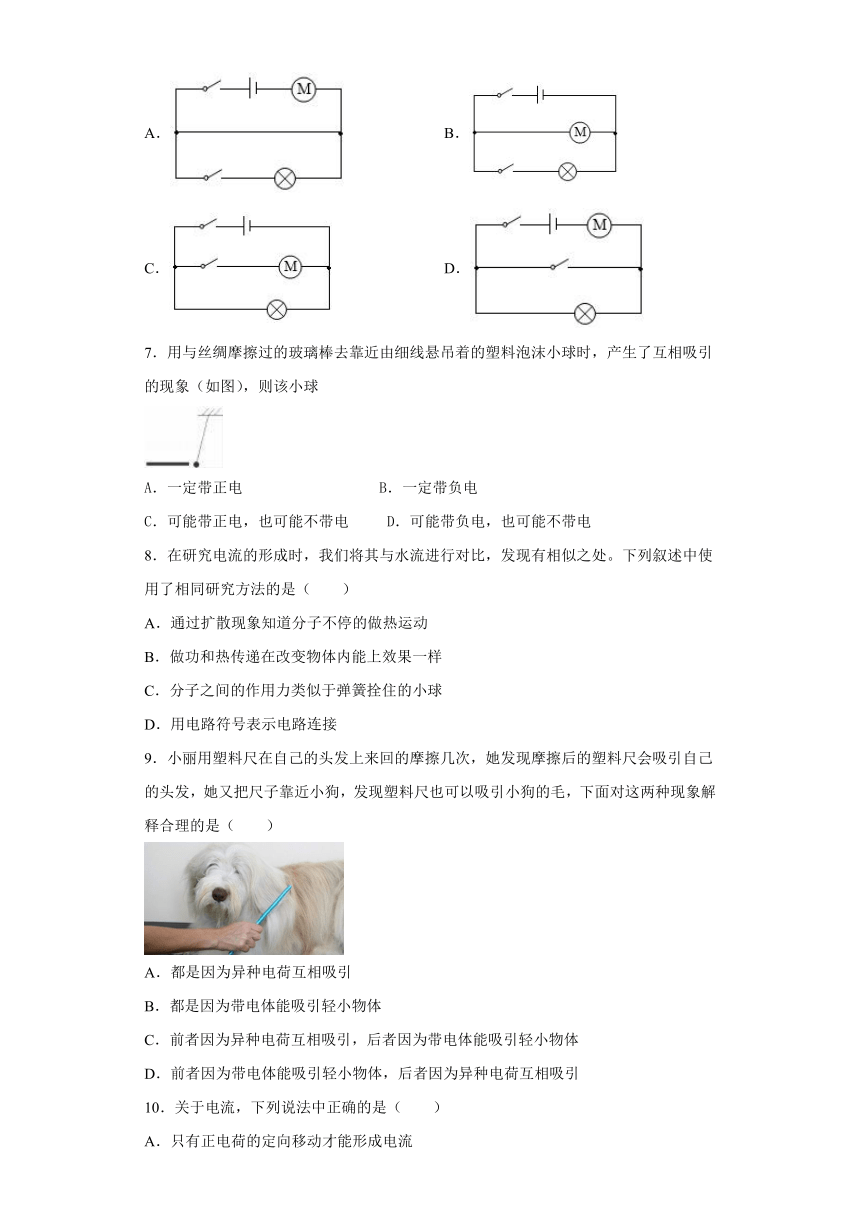

A. B.
C. D.
7.用与丝绸摩擦过的玻璃棒去靠近由细线悬吊着的塑料泡沫小球时,产生了互相吸引的现象(如图),则该小球
A.一定带正电 B.一定带负电
C.可能带正电,也可能不带电 D.可能带负电,也可能不带电
8.在研究电流的形成时,我们将其与水流进行对比,发现有相似之处。下列叙述中使用了相同研究方法的是( )
A.通过扩散现象知道分子不停的做热运动
B.做功和热传递在改变物体内能上效果一样
C.分子之间的作用力类似于弹簧拴住的小球
D.用电路符号表示电路连接
9.小丽用塑料尺在自己的头发上来回的摩擦几次,她发现摩擦后的塑料尺会吸引自己的头发,她又把尺子靠近小狗,发现塑料尺也可以吸引小狗的毛,下面对这两种现象解释合理的是( )
A.都是因为异种电荷互相吸引
B.都是因为带电体能吸引轻小物体
C.前者因为异种电荷互相吸引,后者因为带电体能吸引轻小物体
D.前者因为带电体能吸引轻小物体,后者因为异种电荷互相吸引
10.关于电流,下列说法中正确的是( )
A.只有正电荷的定向移动才能形成电流

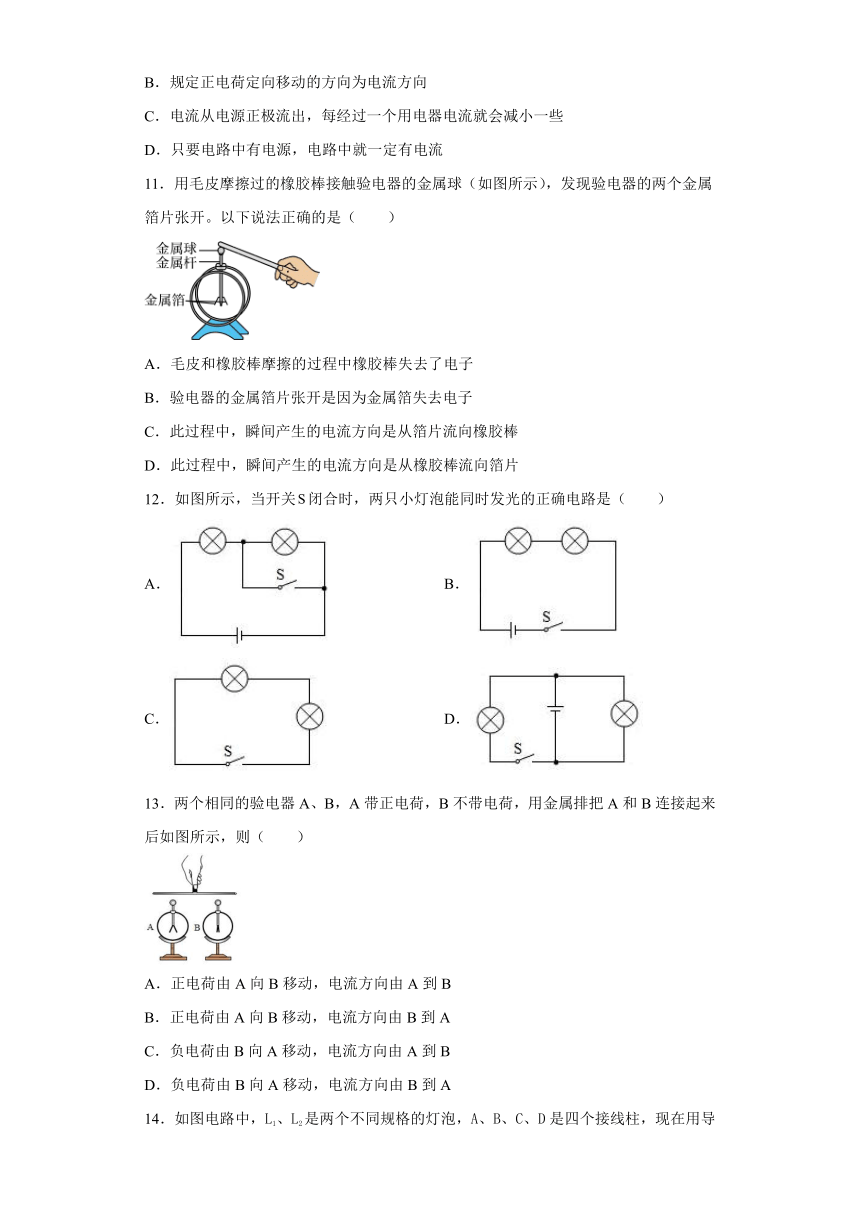

B.规定正电荷定向移动的方向为电流方向
C.电流从电源正极流出,每经过一个用电器电流就会减小一些
D.只要电路中有电源,电路中就一定有电流
11.用毛皮摩擦过的橡胶棒接触验电器的金属球(如图所示),发现验电器的两个金属箔片张开。以下说法正确的是( )
A.毛皮和橡胶棒摩擦的过程中橡胶棒失去了电子
B.验电器的金属箔片张开是因为金属箔失去电子
C.此过程中,瞬间产生的电流方向是从箔片流向橡胶棒
D.此过程中,瞬间产生的电流方向是从橡胶棒流向箔片
12.如图所示,当开关闭合时,两只小灯泡能同时发光的正确电路是( )
A. B.
C. D.
13.两个相同的验电器A、B,A带正电荷,B不带电荷,用金属排把A和B连接起来后如图所示,则( )
A.正电荷由A向B移动,电流方向由A到B
B.正电荷由A向B移动,电流方向由B到A
C.负电荷由B向A移动,电流方向由A到B
D.负电荷由B向A移动,电流方向由B到A

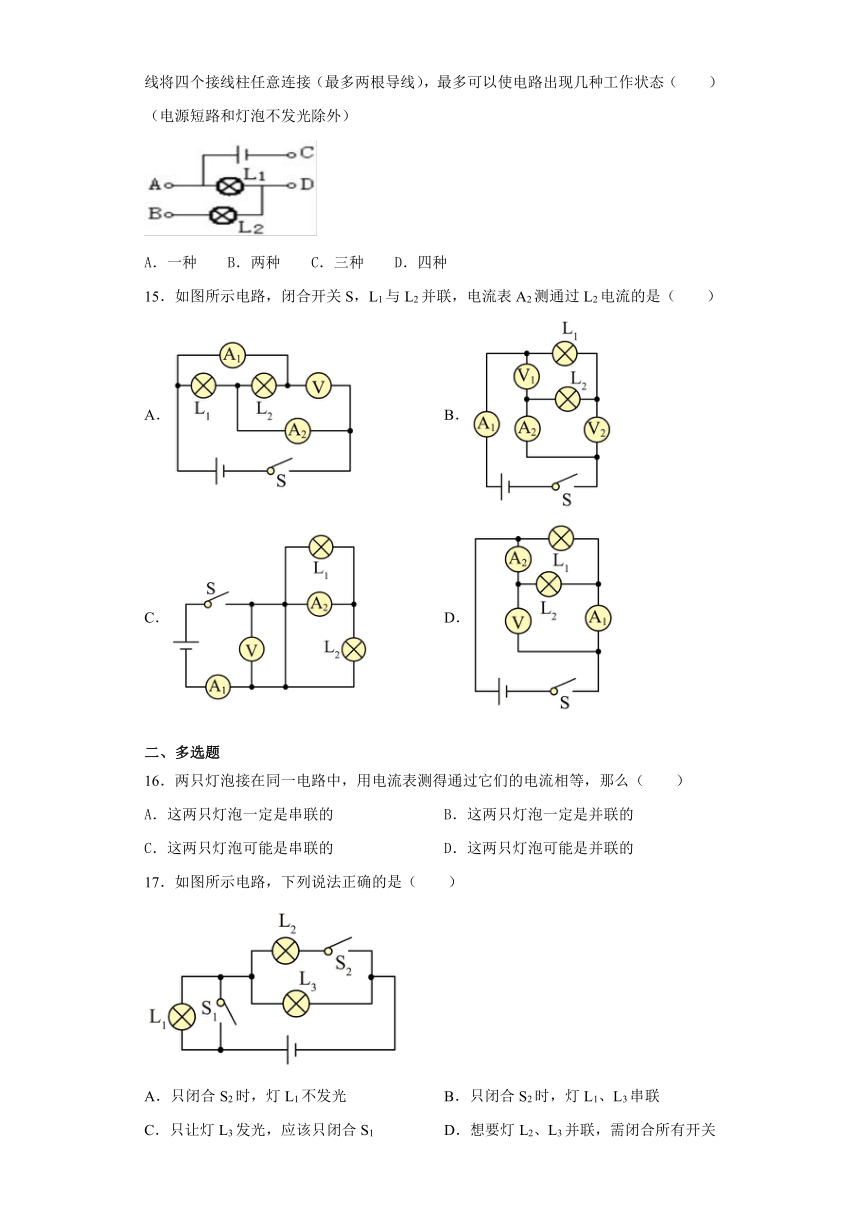

14.如图电路中,L1、L2是两个不同规格的灯泡,A、B、C、D是四个接线柱,现在用导线将四个接线柱任意连接(最多两根导线),最多可以使电路出现几种工作状态( )(电源短路和灯泡不发光除外)
A.一种 B.两种 C.三种 D.四种
15.如图所示电路,闭合开关S,L1与L2并联,电流表A2测通过L2电流的是( )
A. B.
C. D.
二、多选题
16.两只灯泡接在同一电路中,用电流表测得通过它们的电流相等,那么( )
A.这两只灯泡一定是串联的 B.这两只灯泡一定是并联的
C.这两只灯泡可能是串联的 D.这两只灯泡可能是并联的
17.如图所示电路,下列说法正确的是( )
A.只闭合S2时,灯L1不发光 B.只闭合S2时,灯L1、L3串联
C.只让灯L3发光,应该只闭合S1 D.想要灯L2、L3并联,需闭合所有开关

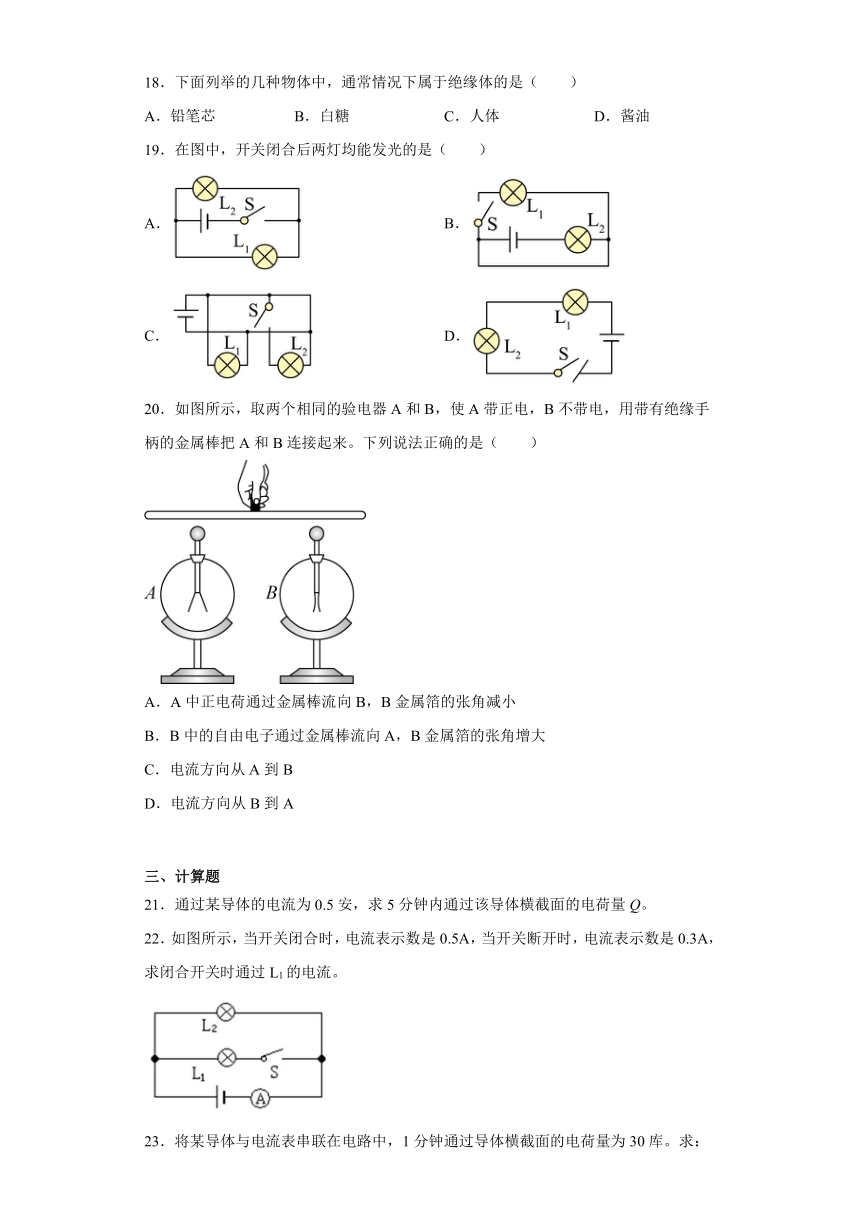

18.下面列举的几种物体中,通常情况下属于绝缘体的是( )
A.铅笔芯 B.白糖 C.人体 D.酱油
19.在图中,开关闭合后两灯均能发光的是( )
A. B.
C. D.
20.如图所示,取两个相同的验电器A和B,使A带正电,B不带电,用带有绝缘手柄的金属棒把A和B连接起来。下列说法正确的是( )
A.A中正电荷通过金属棒流向B,B金属箔的张角减小
B.B中的自由电子通过金属棒流向A,B金属箔的张角增大
C.电流方向从A到B
D.电流方向从B到A
三、计算题
21.通过某导体的电流为0.5安,求5分钟内通过该导体横截面的电荷量Q。
22.如图所示,当开关闭合时,电流表示数是0.5A,当开关断开时,电流表示数是0.3A,求闭合开关时通过L1的电流。
23.将某导体与电流表串联在电路中,1分钟通过导体横截面的电荷量为30库。求:
(1)通过导体的电流多大
(2)在电流表上标出此电流值.
四、实验题
24.梳子梳干燥的头发时会因摩擦起电而带电,请设计实验,探究梳子所带的电是否是正电。
(1)实验器材:___________
(2)实验方案:___________
(3)实验结论:___________
25.如图是李明探究串联电路电流特点的实验电路图。
(1)李明最好选择两个小灯泡的规格应该是 ___(选填“相同”或“不相同”)的。
(2)李明连电路时把一个开关和两个小灯泡连接后,刚连完最后一条导线,灯泡L1、L2就亮了,他在实验操作中不当之处:___。
(3)如表是李明实验中测得的三组数据:由表格数据可得出结论:___。
(4)他获得三组不同电流值的方法是:___。(写出一条)
实验序号 A处的电流IA/A B处的电流IB/A C处的电流IC/A
1 0.3 0.3 0.3
2 0.4 0.4 0.4
3 0.2 0.2 0.2
(5)当李明改正错误,正确连好电路后,发现灯L1较亮,灯L2较暗,他对这一现象的解释是:电流从电源正极出发,经过灯L1、L2,电流逐渐变小,所以灯L1较亮,灯L2较暗;陈欢认为李明的解释是错误的,她只利用图中的器材设计了一个实验,并根据实验现象说明李明的解释是错误的。在虚线框中,画出陈欢所设计的实验电路图______。根据 ___的实验现象说明李明的解释是错误的。
参考答案
1.C 2.A 3.C 4.D 5.B 6.B 7.D 8.C 9.C 10.B 11.C 12.B 13.C 14.C 15.D 16.CD 17.CD 18.B 19.AD 20.BC
21.150C
22.0.2A
23.(1)0.5A;(2)
24.丝绸、玻璃棒、塑料梳子、细线等 详见解析 详见解析
25.不相同 连接电路时开关没有断开 串联电路中电流处处相等 更换不同规格的小灯泡 L1仍然比L2亮
