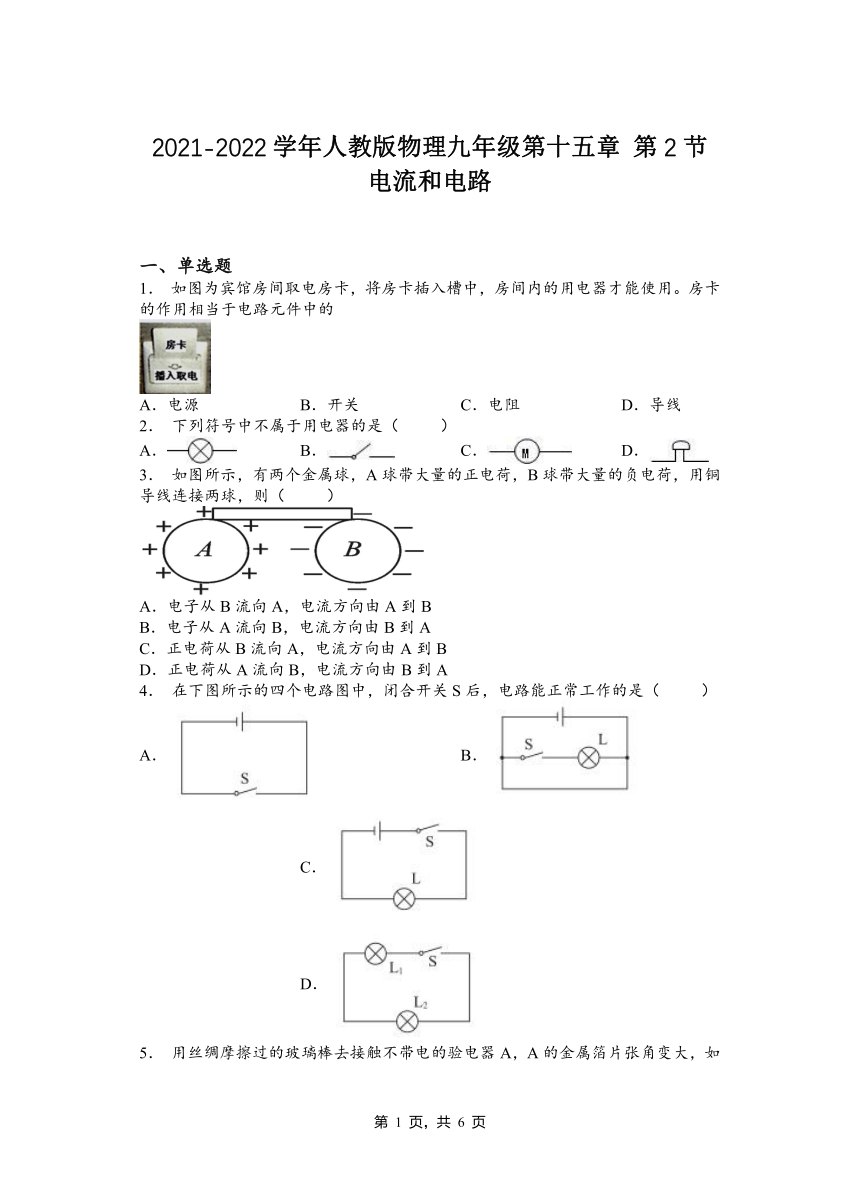

2021-2022学年人教版物理九年级第十五章 第2节 电流和电路
一、单选题
1． 如图为宾馆房间取电房卡，将房卡插入槽中，房间内的用电器才能使用。房卡的作用相当于电路元件中的
A．电源 B．开关 C．电阻 D．导线
2． 下列符号中不属于用电器的是（ ）
A． B． C． D．
3． 如图所示，有两个金属球，A球带大量的正电荷，B球带大量的负电荷，用铜导线连接两球，则（ ）
A．电子从B流向A，电流方向由A到B
B．电子从A流向B，电流方向由B到A
C．正电荷从B流向A，电流方向由A到B
D．正电荷从A流向B，电流方向由B到A
4． 在下图所示的四个电路图中，闭合开关S后，电路能正常工作的是（ ）
A． B． C． D．

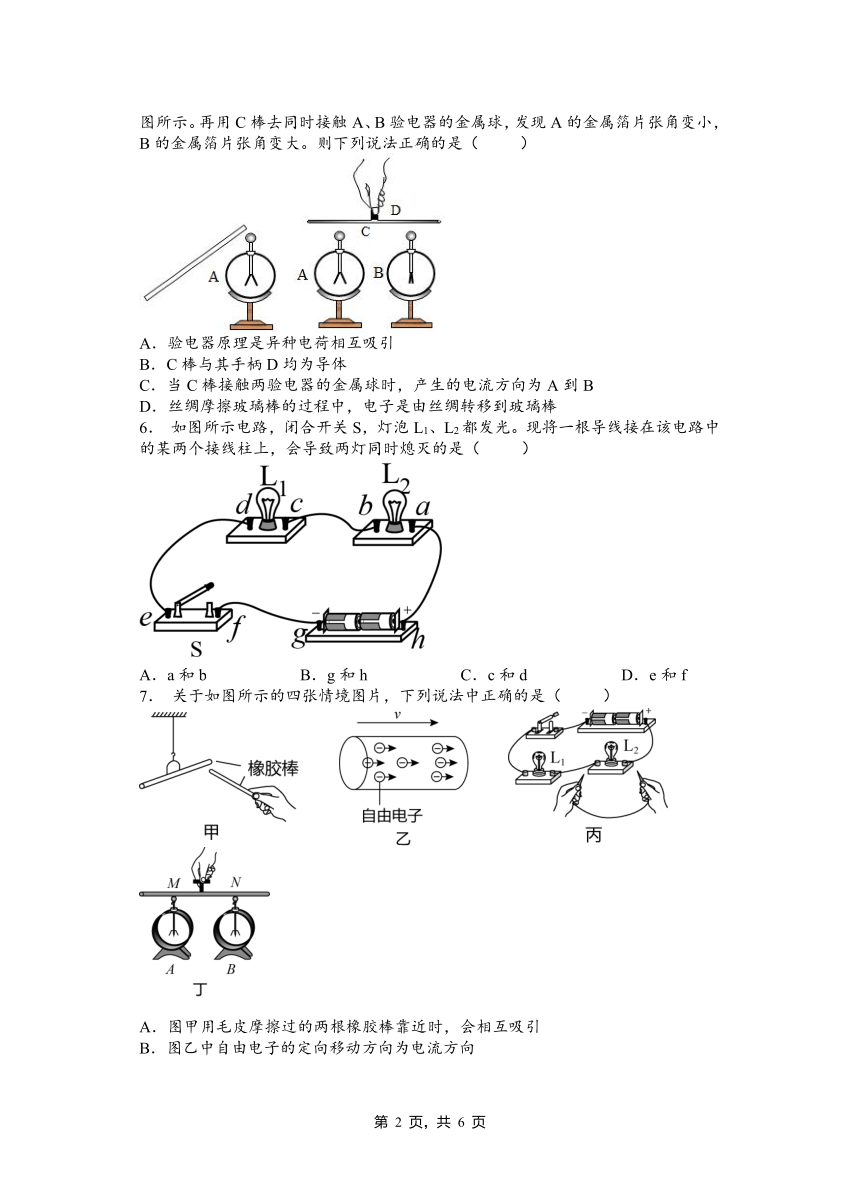

5． 用丝绸摩擦过的玻璃棒去接触不带电的验电器A，A的金属箔片张角变大，如图所示。再用C棒去同时接触A、B验电器的金属球，发现A的金属箔片张角变小，B的金属箔片张角变大。则下列说法正确的是（ ）
A．验电器原理是异种电荷相互吸引
B．C棒与其手柄D均为导体
C．当C棒接触两验电器的金属球时，产生的电流方向为A到B
D．丝绸摩擦玻璃棒的过程中，电子是由丝绸转移到玻璃棒
6． 如图所示电路，闭合开关S，灯泡L1、L2都发光。现将一根导线接在该电路中的某两个接线柱上，会导致两灯同时熄灭的是（ ）
A．a和b B．g和h C．c和d D．e和f
7． 关于如图所示的四张情境图片，下列说法中正确的是（ ）
　　 　　 　　
A．图甲用毛皮摩擦过的两根橡胶棒靠近时，会相互吸引
B．图乙中自由电子的定向移动方向为电流方向

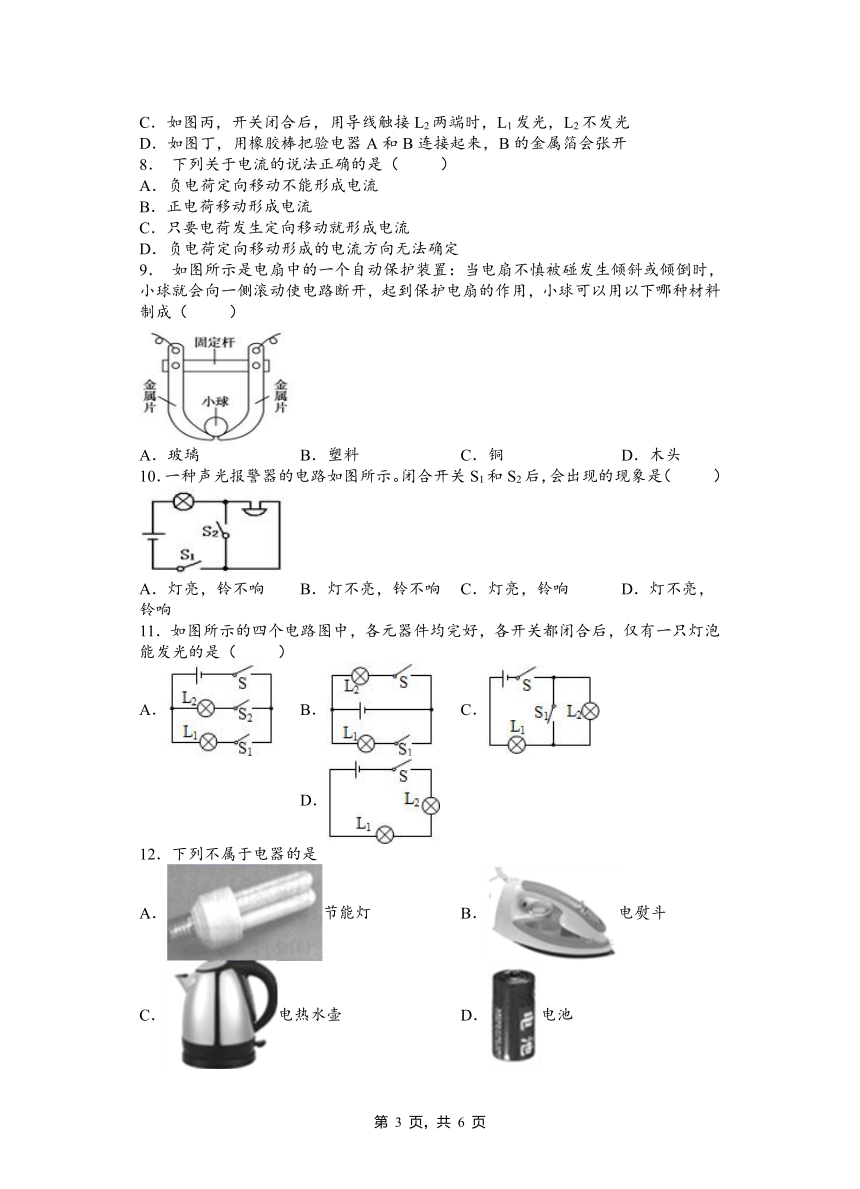

C．如图丙，开关闭合后，用导线触接L2两端时，L1发光，L2不发光
D．如图丁，用橡胶棒把验电器A和B连接起来，B的金属箔会张开
8． 下列关于电流的说法正确的是（ ）
A．负电荷定向移动不能形成电流
B．正电荷移动形成电流
C．只要电荷发生定向移动就形成电流
D．负电荷定向移动形成的电流方向无法确定
9． 如图所示是电扇中的一个自动保护装置：当电扇不慎被碰发生倾斜或倾倒时，小球就会向一侧滚动使电路断开，起到保护电扇的作用，小球可以用以下哪种材料制成（ ）
A．玻璃 B．塑料 C．铜 D．木头
10．一种声光报警器的电路如图所示。闭合开关S1和S2后，会出现的现象是（ ）
A．灯亮，铃不响 B．灯不亮，铃不响 C．灯亮，铃响 D．灯不亮，铃响
11．如图所示的四个电路图中，各元器件均完好，各开关都闭合后，仅有一只灯泡能发光的是（ ）
A． B． C． D．
12．下列不属于电器的是
A．节能灯 B．电熨斗
C．电热水壶 D．电池
二、填空题
13．人们把________电荷定向移动的方向叫做电流方向，电子的定向移动方向与电流方向________．电源外部的电流方向是从________极到________极．电源内部的电流方向是从________极到________极．
14．如图所示的电路中，只闭合S1时______灯亮；只闭合S2时______灯亮；同时闭合S1、S2、S3将发生______事故。
15．把两种不同材料的导线（如铁线和铜线）组成如图所示的闭合回路。当A、B两端存在温度差时，回路中就会有电流通过，这就是塞贝克效应，这种电路叫热电偶。实验表明：热电偶电路中电流的大小跟相互连接的两种金属丝的材料有关；跟接点A和B间的温度差的大小有关，温度差越大，回路电流越大。（酒精灯外焰温度约450℃）请回答下列问题：
(1)如图所示，①其它条件不变，只将A处杯中的冰水混合物换为沸水，电路电流_____，②其它条件不变，移去酒精灯，将B放入另一杯冰水混合物中，稳定后，电路电源_____（各空白均选填“变大”、“变小”、“不变”、“变为零”）；
(2)这样的热电偶实际上是一个电源，它的电能是由_____能转化而来，热电偶电路可以把温度信号换成_____信号。
16．如图所示，电路连接情况中：A属于 ______ 路，B属于 ______ 路，C属于 ______ 路。
17．电动轿车具有节能、环保等特点，启动时只要将车钥匙插入锁孔并顺时针旋转一下，轿车就通电了，车钥匙相当于电路中的______；如图用充电桩给轿车的电瓶充电时，轿车的电瓶相当于电路中的______。
18．如图所示，只闭合S1电路为 ______ ；闭合S，断开S1电路为 ______ ；闭合S、S1电路为 ______ ．
19．如图乙所示，是发光二极管的示意图，我们把它连入图甲所示电路中，当长脚接A接线柱，短脚接B接线柱时，发光二极管和小灯泡都发光；如果短脚接A接线柱，长脚接B接线柱时，发光二极管和小灯泡都不发光，说明此时电路处于________(选填“短路”或“开路”)状态，这说明发光二极管具有______的性质．
20．如图所示，新能源汽车在充电时，其车载蓄电池相当于基本电路的__________，充电过程是将电能转化为__________能。
2021-2022学年人教版物理九年级第十五章 第2节 电流和电路（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 B B A C C B C C C A
题号 11 12
答案 C D
二、填空题
13．正 相反 正 负 负 正
14．L2 L1、L2 短路
15．变小 变为零 内 电
16．断路 短路 通路
17．开关 用电器
18．断路 通路 短路
19．开路 单向导电
20．用电器 化学能
