第十五章 第4节 电流的测量2021-2022学年人教版物理九年级（含答案）

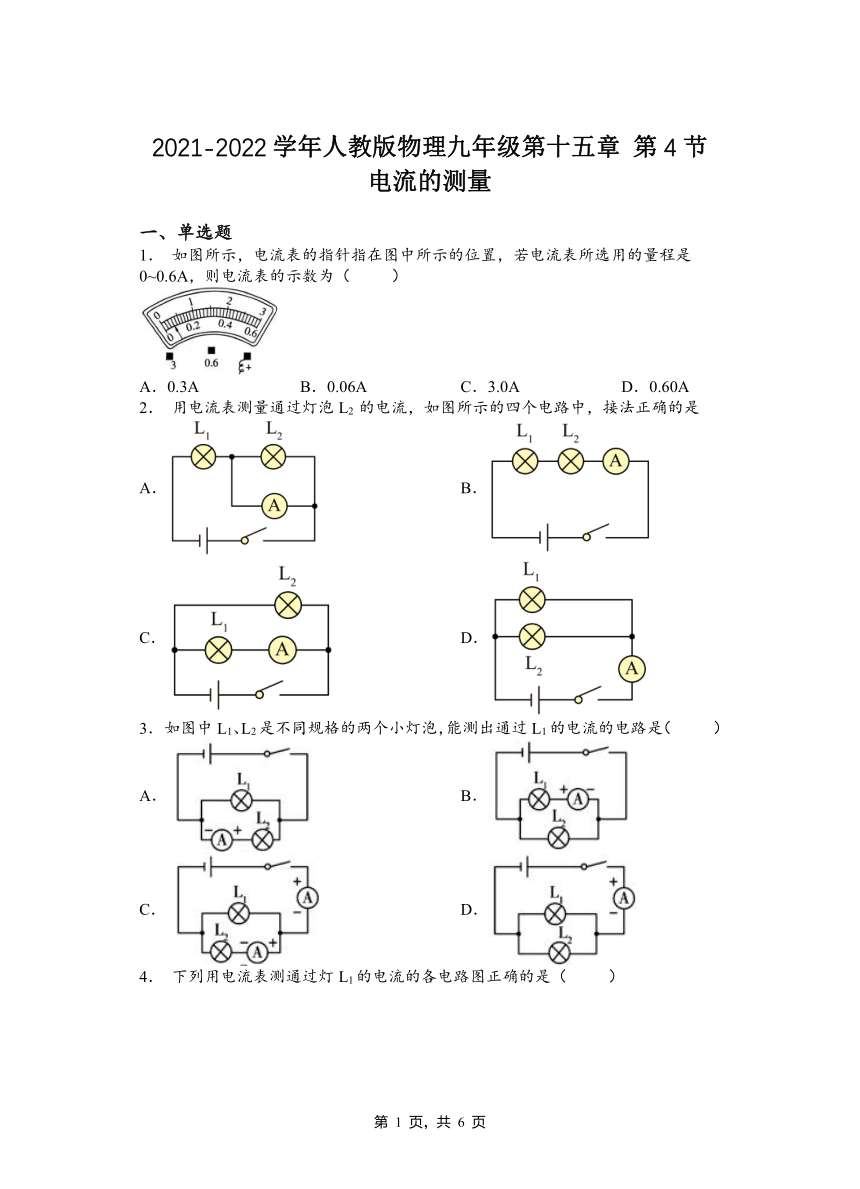

2021-2022学年人教版物理九年级第十五章 第4节 电流的测量
一、单选题
1． 如图所示，电流表的指针指在图中所示的位置，若电流表所选用的量程是0~0.6A，则电流表的示数为（ ）
A．0.3A B．0.06A C．3.0A D．0.60A
2． 用电流表测量通过灯泡L2 的电流，如图所示的四个电路中，接法正确的是
A． B．
C． D．
3． 如图中L1、L2是不同规格的两个小灯泡，能测出通过L1的电流的电路是（ ）
A． B．
C． D．

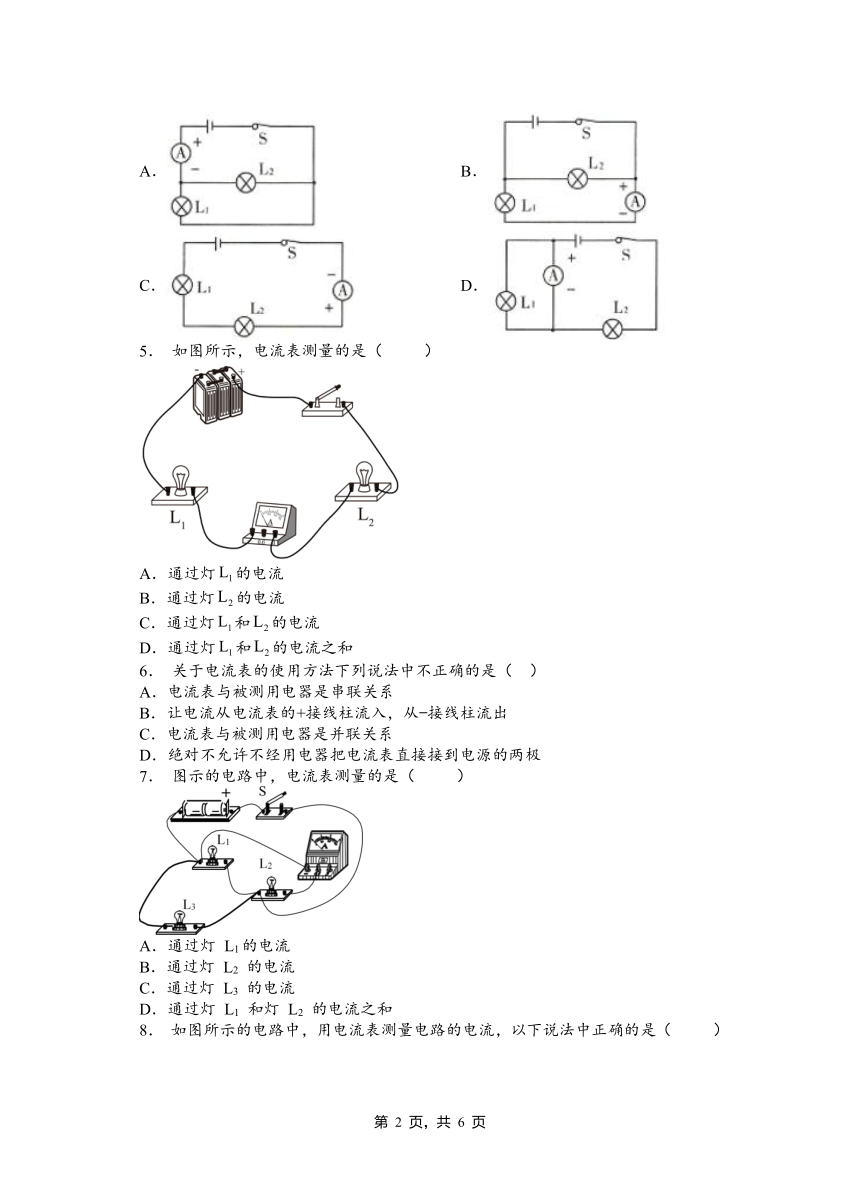

4． 下列用电流表测通过灯L1的电流的各电路图正确的是（ ）
A． B．
C． D．
5． 如图所示，电流表测量的是（ ）
A．通过灯的电流
B．通过灯的电流
C．通过灯和的电流
D．通过灯和的电流之和
6． 关于电流表的使用方法下列说法中不正确的是（ ）
A．电流表与被测用电器是串联关系
B．让电流从电流表的+接线柱流入，从 接线柱流出
C．电流表与被测用电器是并联关系
D．绝对不允许不经用电器把电流表直接接到电源的两极
7． 图示的电路中，电流表测量的是（ ）
A．通过灯 L1的电流
B．通过灯 L2 的电流
C．通过灯 L3 的电流
D．通过灯 L1 和灯 L2 的电流之和

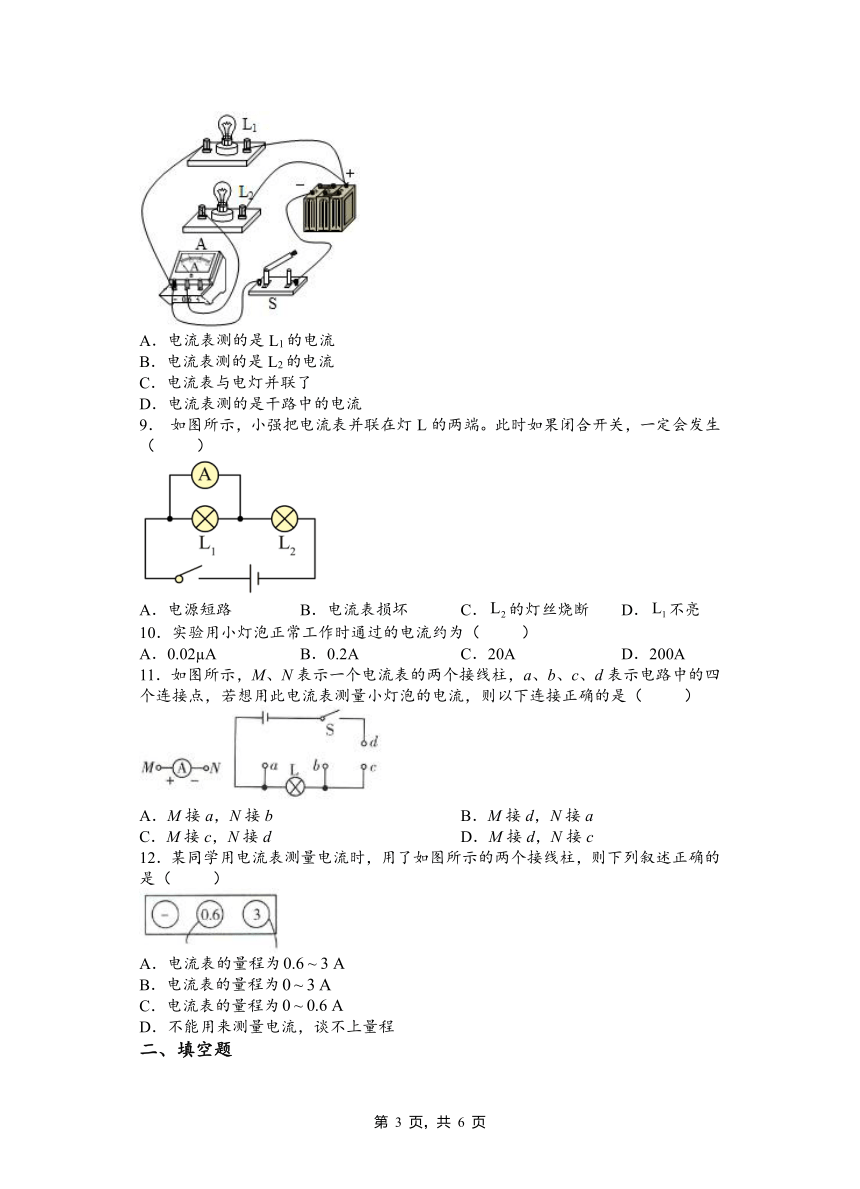

8． 如图所示的电路中，用电流表测量电路的电流，以下说法中正确的是（ ）
A．电流表测的是L1的电流
B．电流表测的是L2的电流
C．电流表与电灯并联了
D．电流表测的是干路中的电流
9． 如图所示，小强把电流表并联在灯L的两端。此时如果闭合开关，一定会发生（ ）
A．电源短路 B．电流表损坏 C．的灯丝烧断 D．不亮
10．实验用小灯泡正常工作时通过的电流约为（ ）
A．0.02 A B．0.2A C．20A D．200A
11．如图所示，M、N表示一个电流表的两个接线柱，a、b、c、d表示电路中的四个连接点，若想用此电流表测量小灯泡的电流，则以下连接正确的是（ ）
A．M接a，N接b B．M接d，N接a
C．M接c，N接d D．M接d，N接c
12．某同学用电流表测量电流时，用了如图所示的两个接线柱，则下列叙述正确的是（ ）
A．电流表的量程为
B．电流表的量程为
C．电流表的量程为
D．不能用来测量电流，谈不上量程
二、填空题
13．用电流表测电流时，应将电流表________（填“串”或“并”）联在电路中，在图1中补画一根导线，使开关闭合后电流表可测量通过小灯的电流_____。该电路接通后电流表的读数如图2所示，通过小灯的电流为________A。
14．指出下列电路中电流表的接法是否正确，如不正确，请说明错误的原因（把答案写在横线上）
（1）如图甲所示的电路．
答：________．
（2）如图乙所示的电路
答：________．
15．使用电流表测电路中的电流时先要校正指针零点，如果指针在零刻度线偏右处，未经校正，使用这个电流表测量电流时，测量结果比实际值_________。
16．读出如图1和如图2的电流表的示数。I1=_________A ，I2=_________A 。
17．测量电流大小的仪表叫________，它的元件符号是________，电流表有两个量程，分别是________安和________安，测量普通白炽灯的电流用________的量程比较合适，这时它的分度值为________安．
18．电流表是用来测量________的仪器，电流表的测量范围叫________．要测量电路中通过某个元件的电流，必须把电流表与这个元件________起来，并且要使电流从电流表的________接线柱流进，从________接线柱流出．
19．表示电流强弱的物理量是______。单位时间内通过导体横截面积的电荷量叫电流，用“I”表示，电流的单位是安培，符号A，还有毫安（mA）、微安（ A），0.5A＝______mA＝______ A
20．单位及换算：2μA=______A，0.5A=______mA。
2021-2022学年人教版物理九年级第十五章 第4节 电流的测量（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 B B C C C C B B D B
题号 11 12
答案 C D
二、填空题
13．串 0.3
14．电流表的正、负接线柱接反了； 电流表并联在小灯泡的两端
15．偏大
16．0.421.4
17．电流表； 0～0.6；0～3；0～0.6A；0.02A
18．电路电流 量程 串联 正 负
19．电流 500 0.5×106
20．2×10-6A 0.5×103
