19.1家庭电路同步练习 2021-2022学年度人教版物理九年级全一册（含答案）

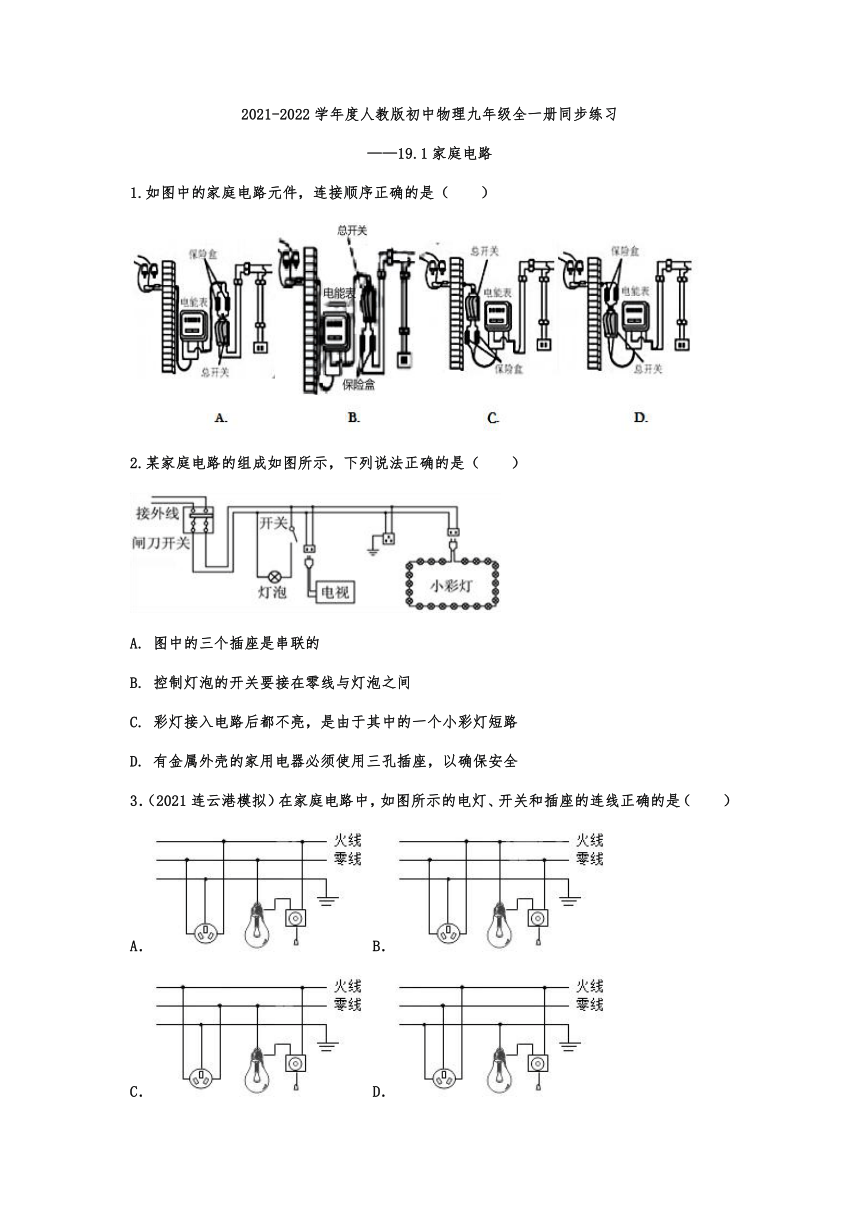

2021-2022学年度人教版初中物理九年级全一册同步练习
——19.1家庭电路
1.如图中的家庭电路元件，连接顺序正确的是（　　）
2.某家庭电路的组成如图所示，下列说法正确的是（ ）
A. 图中的三个插座是串联的
B. 控制灯泡的开关要接在零线与灯泡之间
C. 彩灯接入电路后都不亮，是由于其中的一个小彩灯短路
D. 有金属外壳的家用电器必须使用三孔插座，以确保安全
3．（2021连云港模拟）在家庭电路中，如图所示的电灯、开关和插座的连线正确的是（　　）
A． B．
C． D．

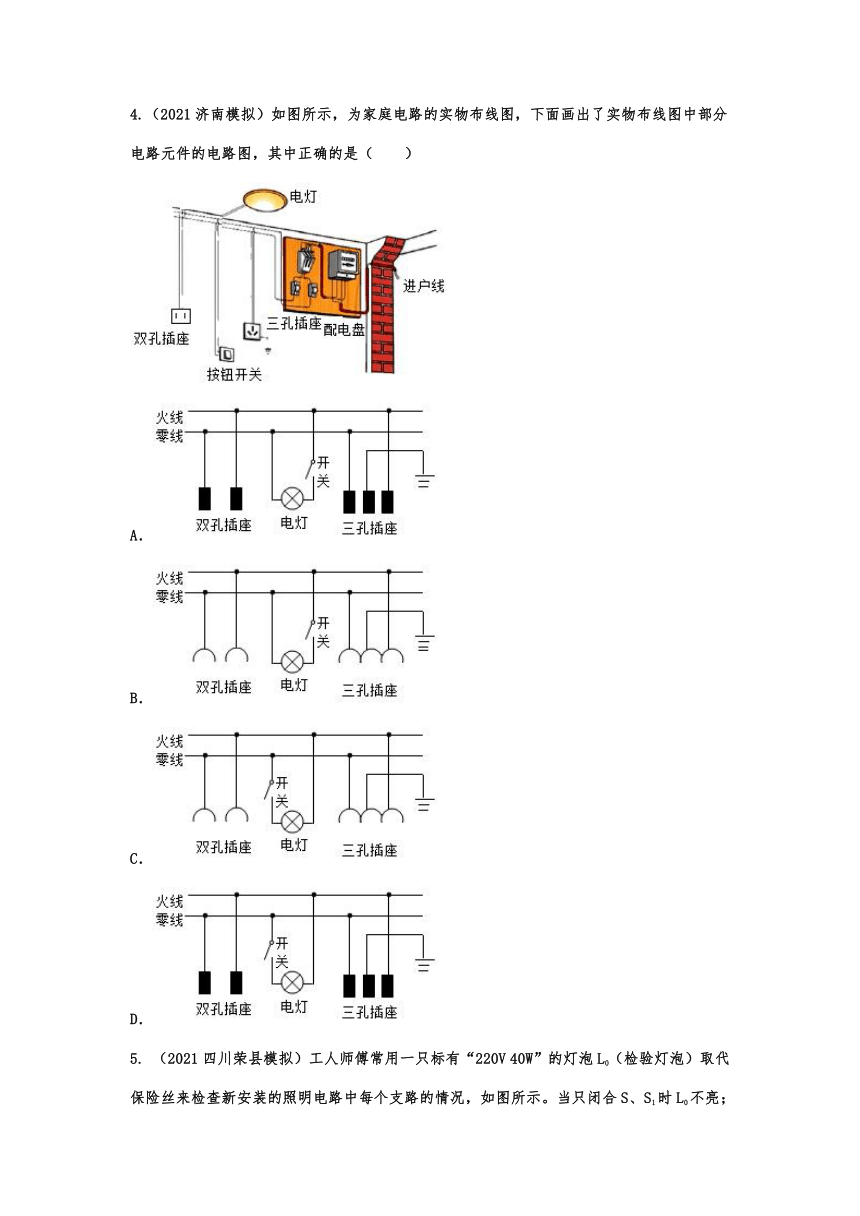

4.（2021济南模拟）如图所示，为家庭电路的实物布线图，下面画出了实物布线图中部分电路元件的电路图，其中正确的是（　　）
A． B．
C． D．

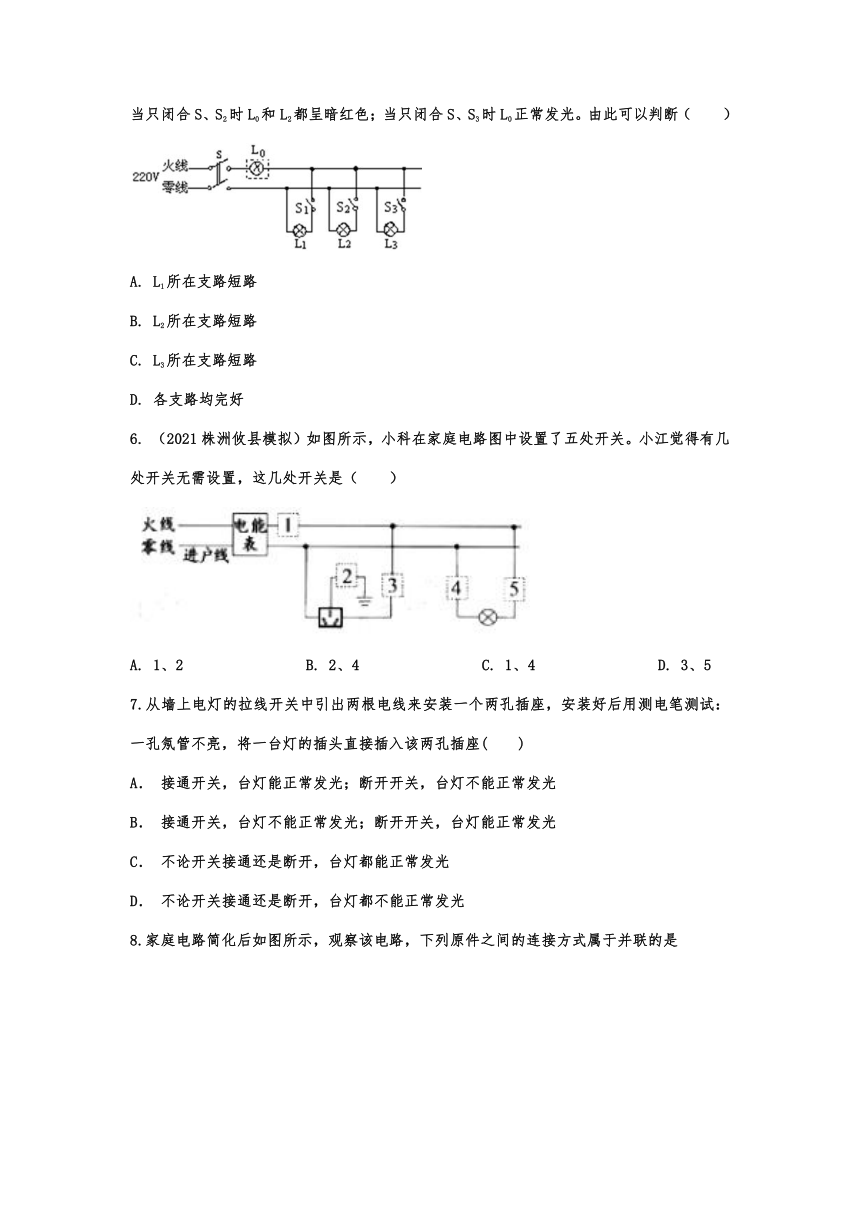

5. （2021四川荣县模拟）工人师傅常用一只标有“220V 40W”的灯泡L0（检验灯泡）取代保险丝来检查新安装的照明电路中每个支路的情况，如图所示。当只闭合S、S1时L0不亮；当只闭合S、S2时L0和L2都呈暗红色；当只闭合S、S3时L0正常发光。由此可以判断（　　）
A. L1所在支路短路
B. L2所在支路短路
C. L3所在支路短路
D. 各支路均完好
6. （2021株洲攸县模拟）如图所示，小科在家庭电路图中设置了五处开关。小江觉得有几处开关无需设置，这几处开关是（　　）
A. 1、2 B. 2、4 C. 1、4 D. 3、5
7.从墙上电灯的拉线开关中引出两根电线来安装一个两孔插座，安装好后用测电笔测试：一孔氖管不亮，将一台灯的插头直接插入该两孔插座(　　)
A． 接通开关，台灯能正常发光；断开开关，台灯不能正常发光
B． 接通开关，台灯不能正常发光；断开开关，台灯能正常发光
C． 不论开关接通还是断开，台灯都能正常发光
D． 不论开关接通还是断开，台灯都不能正常发光

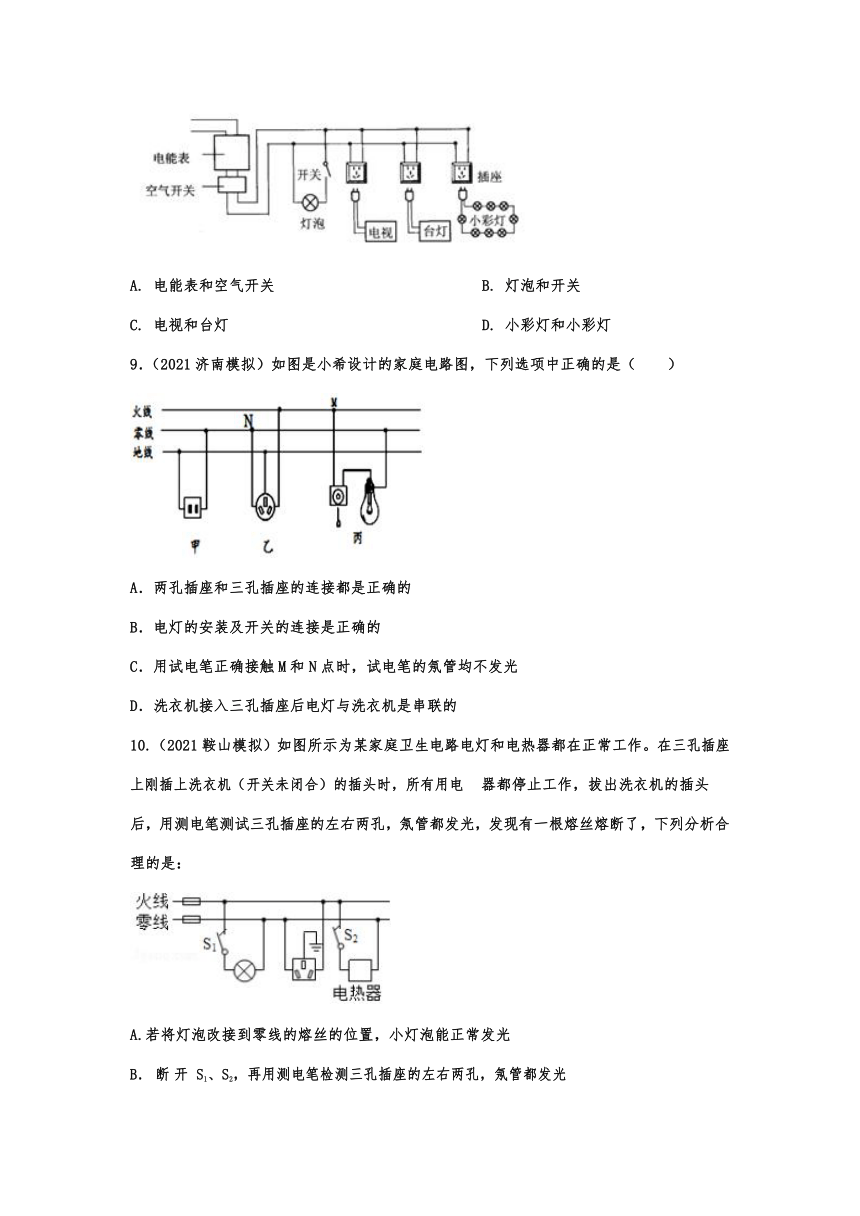

8.家庭电路简化后如图所示，观察该电路，下列原件之间的连接方式属于并联的是
A. 电能表和空气开关 B. 灯泡和开关
C. 电视和台灯 D. 小彩灯和小彩灯
9．（2021济南模拟）如图是小希设计的家庭电路图，下列选项中正确的是（　　）
A．两孔插座和三孔插座的连接都是正确的
B．电灯的安装及开关的连接是正确的
C．用试电笔正确接触M和N点时，试电笔的氖管均不发光
D．洗衣机接入三孔插座后电灯与洗衣机是串联的
10.（2021鞍山模拟）如图所示为某家庭卫生电路电灯和电热器都在正常工作。在三孔插座上刚插上洗衣机（开关未闭合）的插头时，所有用电 器都停止工作，拔出洗衣机的插头
后，用测电笔测试三孔插座的左右两孔，氖管都发光，发现有一根熔丝熔断了，下列分析合理的是：
A.若将灯泡改接到零线的熔丝的位置，小灯泡能正常发光
B．断开S1、S2，再用测电笔检测三孔插座的左右两孔，氖管都发光
C．只断开S1，再用测电笔检测开关 S1 的两个接线柱，氖管都发光
D．若再取用一个相同的灯泡接到零线的熔丝的位置，开关S2断开后，两灯泡均变暗

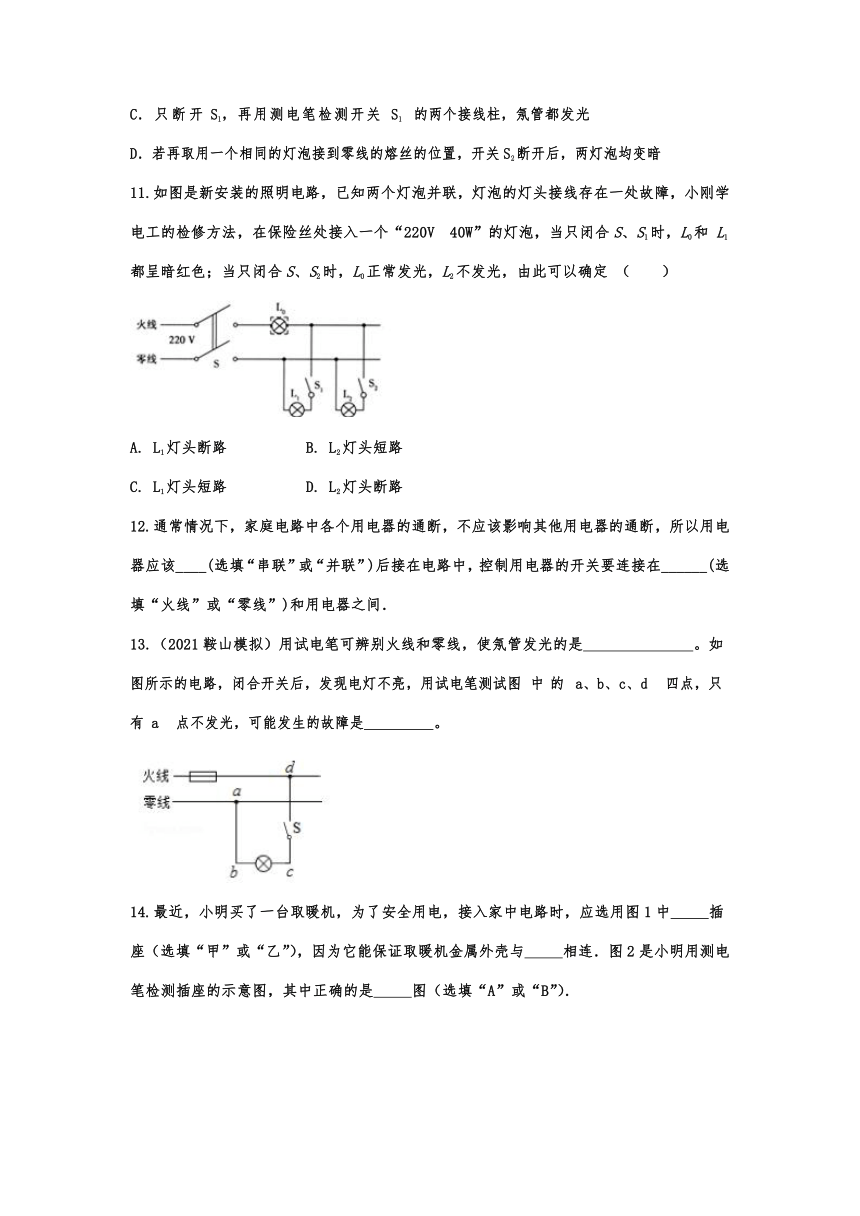

11.如图是新安装的照明电路，已知两个灯泡并联，灯泡的灯头接线存在一处故障，小刚学电工的检修方法，在保险丝处接入一个“220V 40W”的灯泡，当只闭合S、S1时，L0和 L1都呈暗红色；当只闭合S、S2时，L0正常发光，L2不发光，由此可以确定 （ ）
A. L1灯头断路 B. L2灯头短路
C. L1灯头短路 D. L2灯头断路
12.通常情况下，家庭电路中各个用电器的通断，不应该影响其他用电器的通断，所以用电器应该____(选填“串联”或“并联”)后接在电路中，控制用电器的开关要连接在______(选填“火线”或“零线”)和用电器之间．
13.（2021鞍山模拟）用试电笔可辨别火线和零线，使氖管发光的是 。如图所示的电路，闭合开关后，发现电灯不亮，用试电笔测试图 中的a、b、c、d 四点，只有 a 点不发光，可能发生的故障是 。
14.最近，小明买了一台取暖机，为了安全用电，接入家中电路时，应选用图1中 插座（选填“甲”或“乙”），因为它能保证取暖机金属外壳与 相连．图2是小明用测电笔检测插座的示意图，其中正确的是 图（选填“A”或“B”）．
15.（2021肥城模拟）小昭同学想在家里安装一盏照明灯。如图是他设计的电路，电灯应连入虚线框 （选填“1” 或“2”）中。
16.如图所示的家庭电路中，正常发光的电灯灯突然熄灭，正在运行的空调也突然停止工作了．小明先检查空气开关，空气开关正常，再用试电笔分别检测插座的左孔和右孔，发现氖管均发光，造成这一现象的原因可能是 ________
17．（2021无锡模拟）如图丙所示，是生活中常用的一种插线板。在使用中发现：插线板上的指示灯在开关闭合时会发光，插孔正常通电；如果指示灯损坏，开关闭合时插孔也能正常通电。根据上述现象，在图中画出插线板中开关、指示灯和插孔的连接方式。
18.（2021佛山模拟）如图所示，插座的一部分已正确接入家庭电路，请将其它部分也正确接入家庭电路。
19．（2021广东模拟）如图甲所示是一个带USB接口的三孔插座，由上端的一个总开关控制，其与家庭电路相连的部分电路如图乙所示，请用笔画线代替导线将电路图补充完整。
20.（2021东莞模拟）声控开关在静音时处于断开状态，在接收到一定响度的声音时会自动闭合一段时间。某地下通道两端的入口处各装有一个声控开关来控制同一盏螺纹灯泡，为确保行人不管从哪端进入，灯泡都能接通电源发光。请按题意将图中的电路连接完整。
21.（2021苏州模拟）如图甲所示，是小华家客厅空调的专用插座。插座上的指示灯在开关断开时不亮，插孔不能提供工作电压；在开关闭合时指示灯亮，插孔可以提供工作电压；如果指示灯损坏，开关闭合时，插孔也能提供工作电压。根据上述现象，请用笔画代替导线，将图乙中的开关、指示灯和空调插口正确连入家庭电路中。
22. （2021毕节模拟）一个房间要安装2盏“220V 40W”的电灯和一个插座，要求开关S只控制两盏灯且每盏灯都能正常发光，请按以上要求将图中元件用笔画线代替导线连接起来。
23．（2021无锡模拟）为了检查客厅里两盏“220V100W”的电灯L1、L2存在的故障，小华将火线上的保险丝取下，换上了一盏相同规格的灯泡L0，如图。当同时闭合总开关S和S1时，发现L0不亮，当同时闭合总开关S和S2时，发现L0正常发光。若故障只存在于L1、L2本身，请你帮助小华判断：L1、L2存在的故障。
24．（2021常州模拟）家庭电路安装各个电路元件时，不但要考虑各元件能否正常工作，更要考虑使用的安全性。请用笔画线代替导线将图中开关和电灯、三孔插座接入电路，使其符合安全用电的要求。
25．（2021烟台模拟）小亮走进教室后，闭合开关，两盏日光灯全部正常发光；旋转墙壁上的电位器，电风扇开始工作，且顺时针旋转时风速变大。请在图中画出符合上述要求的电路。
2021-2022学年度人教版初中物理九年级全一册同步练习
——19.1家庭电路参考答案
1.如图中的家庭电路元件，连接顺序正确的是（　　）
【答案】B
2.某家庭电路的组成如图所示，下列说法正确的是（ ）
A. 图中的三个插座是串联的
B. 控制灯泡的开关要接在零线与灯泡之间
C. 彩灯接入电路后都不亮，是由于其中的一个小彩灯短路
D. 有金属外壳的家用电器必须使用三孔插座，以确保安全
【答案】D
3．（2021连云港模拟）在家庭电路中，如图所示的电灯、开关和插座的连线正确的是（　　）
A． B．
C． D．
【答案】A。
4.（2021济南模拟）如图所示，为家庭电路的实物布线图，下面画出了实物布线图中部分电路元件的电路图，其中正确的是（　　）
A． B．
C． D．
【答案】B。
5. （2021四川荣县模拟）工人师傅常用一只标有“220V 40W”的灯泡L0（检验灯泡）取代保险丝来检查新安装的照明电路中每个支路的情况，如图所示。当只闭合S、S1时L0不亮；当只闭合S、S2时L0和L2都呈暗红色；当只闭合S、S3时L0正常发光。由此可以判断（　　）
A. L1所在支路短路
B. L2所在支路短路
C. L3所在支路短路
D. 各支路均完好
【答案】C
6. （2021株洲攸县模拟）如图所示，小科在家庭电路图中设置了五处开关。小江觉得有几处开关无需设置，这几处开关是（　　）
A. 1、2 B. 2、4 C. 1、4 D. 3、5
【答案】B
7.从墙上电灯的拉线开关中引出两根电线来安装一个两孔插座，安装好后用测电笔测试：一孔氖管不亮，将一台灯的插头直接插入该两孔插座(　　)
A． 接通开关，台灯能正常发光；断开开关，台灯不能正常发光
B． 接通开关，台灯不能正常发光；断开开关，台灯能正常发光
C． 不论开关接通还是断开，台灯都能正常发光
D． 不论开关接通还是断开，台灯都不能正常发光
【答案】D
8.家庭电路简化后如图所示，观察该电路，下列原件之间的连接方式属于并联的是
A. 电能表和空气开关 B. 灯泡和开关
C. 电视和台灯 D. 小彩灯和小彩灯
【答案】C
9．（2021济南模拟）如图是小希设计的家庭电路图，下列选项中正确的是（　　）
A．两孔插座和三孔插座的连接都是正确的
B．电灯的安装及开关的连接是正确的
C．用试电笔正确接触M和N点时，试电笔的氖管均不发光
D．洗衣机接入三孔插座后电灯与洗衣机是串联的
【答案】B。
10.（2021鞍山模拟）如图所示为某家庭卫生电路电灯和电热器都在正常工作。在三孔插座上刚插上洗衣机（开关未闭合）的插头时，所有用电 器都停止工作，拔出洗衣机的插头
后，用测电笔测试三孔插座的左右两孔，氖管都发光，发现有一根熔丝熔断了，下列分析合理的是：
A.若将灯泡改接到零线的熔丝的位置，小灯泡能正常发光
B．断开S1、S2，再用测电笔检测三孔插座的左右两孔，氖管都发光
C．只断开S1，再用测电笔检测开关 S1 的两个接线柱，氖管都发光
D．若再取用一个相同的灯泡接到零线的熔丝的位置，开关S2断开后，两灯泡均变暗
【答案】CD
11.如图是新安装的照明电路，已知两个灯泡并联，灯泡的灯头接线存在一处故障，小刚学电工的检修方法，在保险丝处接入一个“220V 40W”的灯泡，当只闭合S、S1时，L0和 L1都呈暗红色；当只闭合S、S2时，L0正常发光，L2不发光，由此可以确定 （ ）
A. L1灯头断路 B. L2灯头短路
C. L1灯头短路 D. L2灯头断路
【答案】B
12.通常情况下，家庭电路中各个用电器的通断，不应该影响其他用电器的通断，所以用电器应该____(选填“串联”或“并联”)后接在电路中，控制用电器的开关要连接在______(选填“火线”或“零线”)和用电器之间．
【答案】 (1). 并联 (2). 火线
13.（2021鞍山模拟）用试电笔可辨别火线和零线，使氖管发光的是 。如图所示的电路，闭合开关后，发现电灯不亮，用试电笔测试图 中的a、b、c、d 四点，只有 a 点不发光，可能发生的故障是 。
【答案】火线；ab 之间断路
14.最近，小明买了一台取暖机，为了安全用电，接入家中电路时，应选用图1中 插座（选填“甲”或“乙”），因为它能保证取暖机金属外壳与 相连．图2是小明用测电笔检测插座的示意图，其中正确的是 图（选填“A”或“B”）．
【答案】乙；大地；A
15.（2021肥城模拟）小昭同学想在家里安装一盏照明灯。如图是他设计的电路，电灯应连入虚线框 （选填“1” 或“2”）中。
【答案】1
16.如图所示的家庭电路中，正常发光的电灯灯突然熄灭，正在运行的空调也突然停止工作了．小明先检查空气开关，空气开关正常，再用试电笔分别检测插座的左孔和右孔，发现氖管均发光，造成这一现象的原因可能是 ________
【答案】户外零线断路（空气总开关之前的零线断路）
17．（2021无锡模拟）如图丙所示，是生活中常用的一种插线板。在使用中发现：插线板上的指示灯在开关闭合时会发光，插孔正常通电；如果指示灯损坏，开关闭合时插孔也能正常通电。根据上述现象，在图中画出插线板中开关、指示灯和插孔的连接方式。
【答案】
18.（2021佛山模拟）如图所示，插座的一部分已正确接入家庭电路，请将其它部分也正确接入家庭电路。
【答案】
19．（2021广东模拟）如图甲所示是一个带USB接口的三孔插座，由上端的一个总开关控制，其与家庭电路相连的部分电路如图乙所示，请用笔画线代替导线将电路图补充完整。
【答案】
20.（2021东莞模拟）声控开关在静音时处于断开状态，在接收到一定响度的声音时会自动闭合一段时间。某地下通道两端的入口处各装有一个声控开关来控制同一盏螺纹灯泡，为确保行人不管从哪端进入，灯泡都能接通电源发光。请按题意将图中的电路连接完整。
【答案】解：两个声控开关串联会相互影响，只有都闭合时灯才发光；两个声控开关并联会互不影响，可以独立控制灯的亮灭，根据“为确保行人不管从哪端进人，灯泡都能接通电源发光”，所以两开关应并联，如下图所示：
21.（2021苏州模拟）如图甲所示，是小华家客厅空调的专用插座。插座上的指示灯在开关断开时不亮，插孔不能提供工作电压；在开关闭合时指示灯亮，插孔可以提供工作电压；如果指示灯损坏，开关闭合时，插孔也能提供工作电压。根据上述现象，请用笔画代替导线，将图乙中的开关、指示灯和空调插口正确连入家庭电路中。
【答案】解：
插座上的指示灯在开关闭合时会发光，插孔正常通电，说明开关同时控制灯泡和插座，灯泡和插座之间可能是串联，也可能是并联，如果两者并联，开关应该在干路上；由题知，如果指示灯损坏，开关闭合时插孔也能正常通电，说明灯泡和插座之间是并联的；
开关接在灯泡、插座和火线之间控制火线使用更安全；
三孔插座的接法是左零右火上接地，如图所示：
22. （2021毕节模拟）一个房间要安装2盏“220V 40W”的电灯和一个插座，要求开关S只控制两盏灯且每盏灯都能正常发光，请按以上要求将图中元件用笔画线代替导线连接起来。
【答案】
23．（2021无锡模拟）为了检查客厅里两盏“220V100W”的电灯L1、L2存在的故障，小华将火线上的保险丝取下，换上了一盏相同规格的灯泡L0，如图。当同时闭合总开关S和S1时，发现L0不亮，当同时闭合总开关S和S2时，发现L0正常发光。若故障只存在于L1、L2本身，请你帮助小华判断：L1、L2存在的故障。
【答案】解：“220V、100W”的电灯串联接入电路，当只闭合S、S1时发现L0不亮，说明L0、L2所在电路出现了断路；
“220V、100W”的电灯串联接入电路当只闭合S、S2时，L0正常发光，不发光，说明L0两端的电压为220V，L1两端电压为0，是因为L1被短路，使L0直接接在电源上，正常发光。
【答案】火；漏电保护器。
24．（2021常州模拟）家庭电路安装各个电路元件时，不但要考虑各元件能否正常工作，更要考虑使用的安全性。请用笔画线代替导线将图中开关和电灯、三孔插座接入电路，使其符合安全用电的要求。
【答案】解：首先辨别上面三根线分别为火线、零线和地线。
（1）灯泡的接法：火线先进入开关，再进入灯泡顶端的金属点，零线直接接在灯泡的螺旋套上，这样在断开开关时能切断火线，接触灯泡不会发生触电事故。
（2）三孔插座的接法：上孔接地线；左孔接零线；右孔接火线。如图所示：
25．（2021烟台模拟）小亮走进教室后，闭合开关，两盏日光灯全部正常发光；旋转墙壁上的电位器，电风扇开始工作，且顺时针旋转时风速变大。请在图中画出符合上述要求的电路。
【答案】
