第十六章 第2节 串、并联电路中电压的规律练习 2021-2022学年人教版物理九年级全一册（含答案）

2021-2022学年人教版物理九年级核心素养
第十六章 第2节 串、并联电路中电压的规律
一、单选题
1． 在“探究串联电路电压的特点”活动中，某同学设计的电路图如图所示，实验中使用的电源是两节干电池。下列说法中正确的是（ ）
A．该同学连接电路时至少要用8根导线
B．实验中应该选择规格相同的小灯泡
C．只要将电压表接在B点的导线改接到C点就能测出总电压
D．只要将电压表接在A点的导线改接到C点就能测出L2两端的电压
2． 如图所示电路，已知电源电压为6V，电压表的读数为4V，则（ ）
A．灯L1两端电压为4V B．灯L2两端电压为4V
C．灯L2两端电压为2V D．灯L1两端电压为6V
3． 下列说法正确的是（ ）
A．在并联电路中，不论灯泡规格是否一样，每个灯泡两端的电压都相等
B．使用电压表时，它的两个接线柱不允许不通过用电器直接与电源两极相连
C．探究串、并联电路中的电压规律时，应该尽量选取相同规格的灯泡进行实验
D．电流表和电压表都有一定的量程，使用时应注意选择量程，量程越大越好

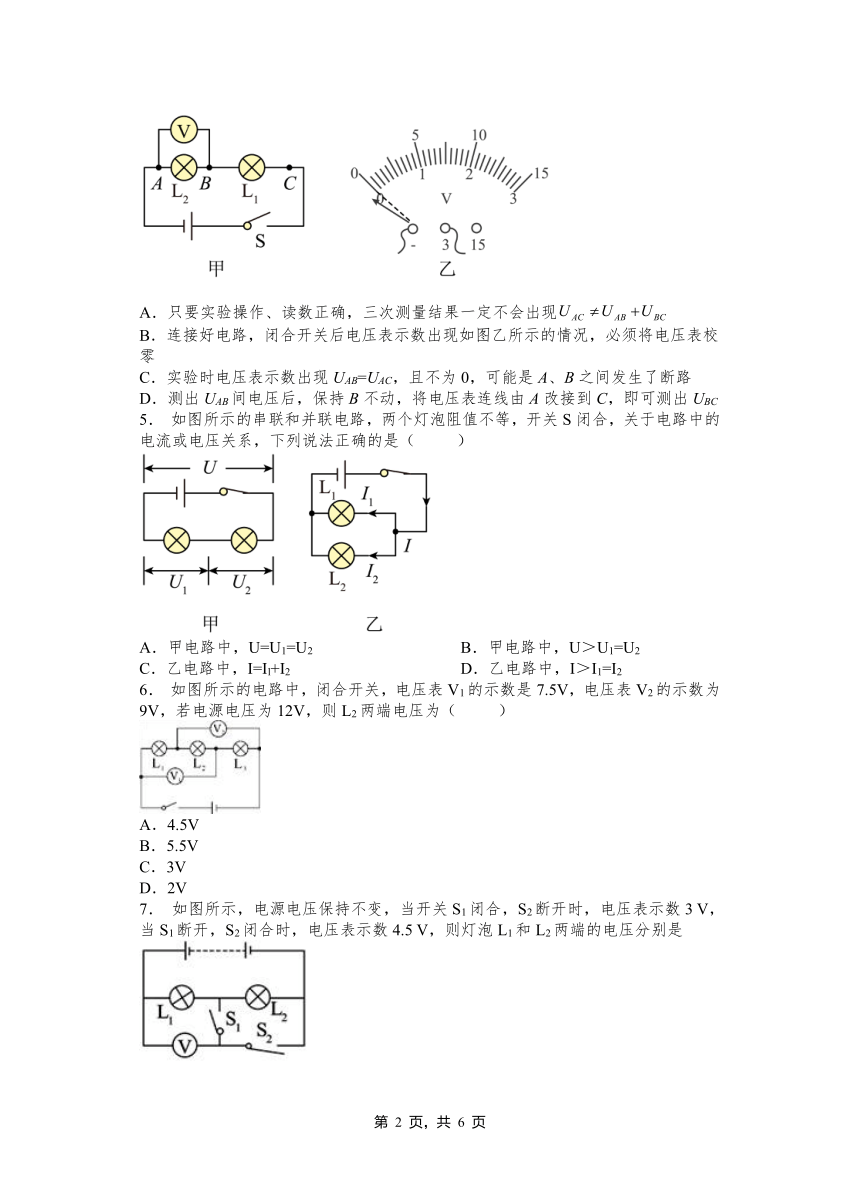

4． 2019年合肥市区实验操作考试某同学抽签试题：“测量串联电路电压”，他按如图甲所示连接电路，闭合开关后，用电压表分别测量UAB、UBC、UAC三处电压，关于在实验过程中出现的情况，下列说法正确的是（ ）
A．只要实验操作、读数正确，三次测量结果一定不会出现
B．连接好电路，闭合开关后电压表示数出现如图乙所示的情况，必须将电压表校零
C．实验时电压表示数出现UAB=UAC，且不为0，可能是A、B之间发生了断路
D．测出UAB间电压后，保持B不动，将电压表连线由A改接到C，即可测出UBC
5． 如图所示的串联和并联电路，两个灯泡阻值不等，开关S闭合，关于电路中的电流或电压关系，下列说法正确的是（ ）
A．甲电路中，U=U1=U2 B．甲电路中，U＞U1=U2
C．乙电路中，I=Il+I2 D．乙电路中，I＞I1=I2
6． 如图所示的电路中，闭合开关，电压表V1的示数是7.5V，电压表V2的示数为9V，若电源电压为12V，则L2两端电压为（ ）
A．4.5V
B．5.5V
C．3V
D．2V
7． 如图所示，电源电压保持不变，当开关S1闭合，S2断开时，电压表示数3 V，当S1断开，S2闭合时，电压表示数4.5 V，则灯泡L1和L2两端的电压分别是
A．3 V和5.5 V B．1.5 V和4.5 V C．3 V和1.5 V D．1.5 V和3 V

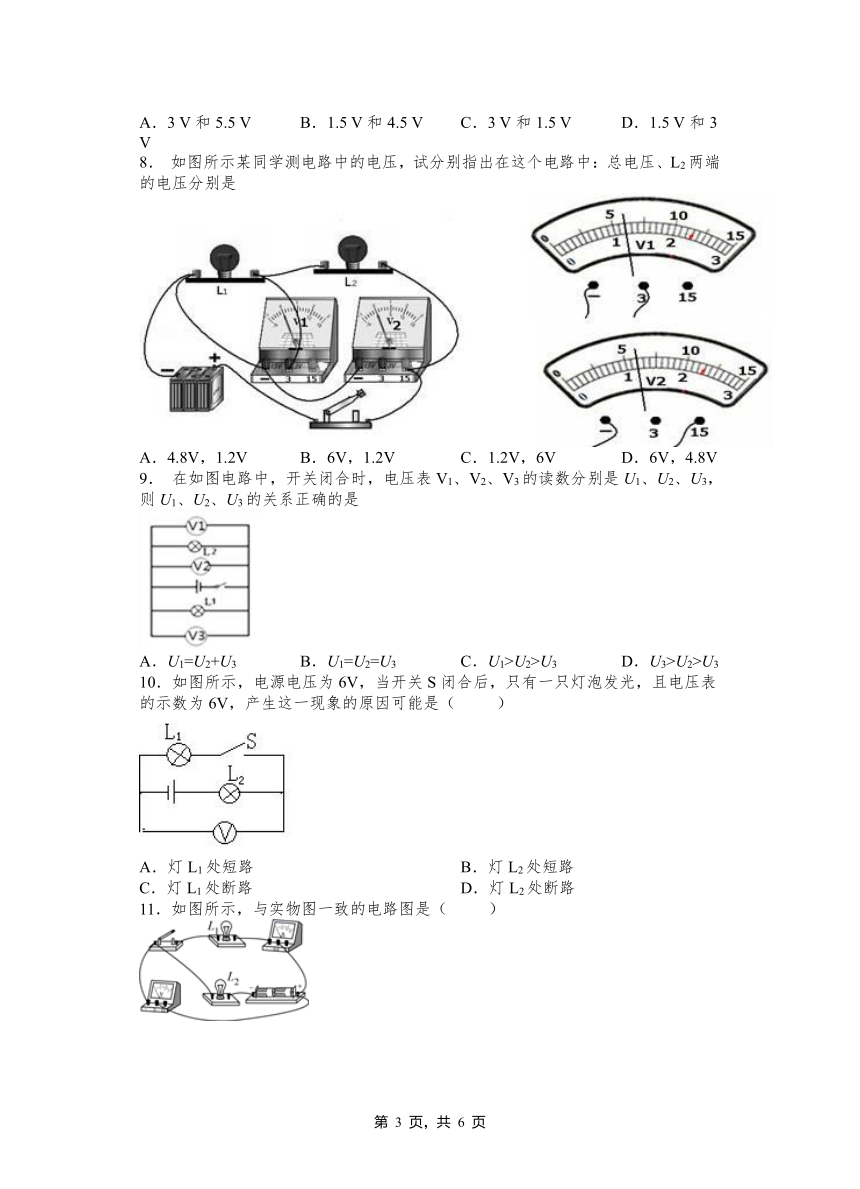

8． 如图所示某同学测电路中的电压，试分别指出在这个电路中：总电压、L2两端的电压分别是
A．4.8V，1.2V B．6V，1.2V C．1.2V，6V D．6V，4.8V
9． 在如图电路中，开关闭合时，电压表V1、V2、V3的读数分别是U1、U2、U3，则U1、U2、U3的关系正确的是
A．U1=U2+U3 B．U1=U2=U3 C．U1>U2>U3 D．U3>U2>U3
10．如图所示，电源电压为6V，当开关S闭合后，只有一只灯泡发光，且电压表的示数为6V，产生这一现象的原因可能是（ ）
A．灯L1处短路 B．灯L2处短路
C．灯L1处断路 D．灯L2处断路
11．如图所示，与实物图一致的电路图是（ ）
A． B．
C． D．
12．如图所示电路，L1的电阻比L2的大．开关闭合，灯均发光，则（ ）
A．V示数等于V1示数 B．V1示数大于V2示数
C．A示数大于A1示数 D．A2示数大于A1示数
二、填空题
13．如图甲所示的电路中，电压表所用的量程不明，当开关S闭合后，电压表V1和V2的示数如图乙和丙所示，则灯L1两端电压为________V，灯L2两端的电压为________V。
14．如图所示的电路，灯L1和L2是______联，如果电源电压是3V，闭合开关S后，两灯均发光，电压表的示数是1.4V，此时灯L1两端的电压是______V；一段时间后，两灯同时熄灭，电压表示数变大，导致这种电路故障的原因可能是______。
15．一种节日小彩灯是由多个小灯泡串联而成的，若每个小彩灯上标注的正常工作电压是12V，则应将________个小彩灯________（填“串”或“并”）联接在家庭电路两端。
16．如图所示，电源电压为6V，若S闭合，电压表的示数为2.5V，则L2两端的电压U2=_____V；若S断开，电压表的示数为_____V．
17．一节新干电池电压为________伏。手电筒的小电珠与控制它的开关是______的，一般手电筒都需要用两节干电池才能正常使用，这两节干电池是________的。（均选填“串联”或“并联”）
18．如图所示电路中，电源由4节干电池串联组成。当电路接通时，电压表V1的示数是4V，电压表V2的示数是3V，L1、L2、L3三盏灯两端的电压分别为U1、U2、U3，则灯L1两端的电压U1为_________V, L3两端的电压U3为_________V。
19．如图所示的电路中，当S闭合后，两个灯泡都能正常发光，若电源电压为6V，灯L1两端的电压为2.5V，则L2两端的电压为________V，电压表的示数为________V．
20．如图所示的电路中，开关闭合后，电压表V1示数为2V，V2示数为10V，则L1两端的电压为________V，L2两端的电压为________V，电源电压为________V。
2021-2022学年人教版物理九年级第十六章 第2节 串、并联电路中电压的规律（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 C B A C C A C D B B
题号 11 12
答案 A A
二、填空题
13．3.52.5
14．串 1.6 灯L2开路
15．19 串
16．3.5 6
17．1.5 串联 串联
18． 3 2
19．3.5 3.5
20． 10 2 12
