一、单选题

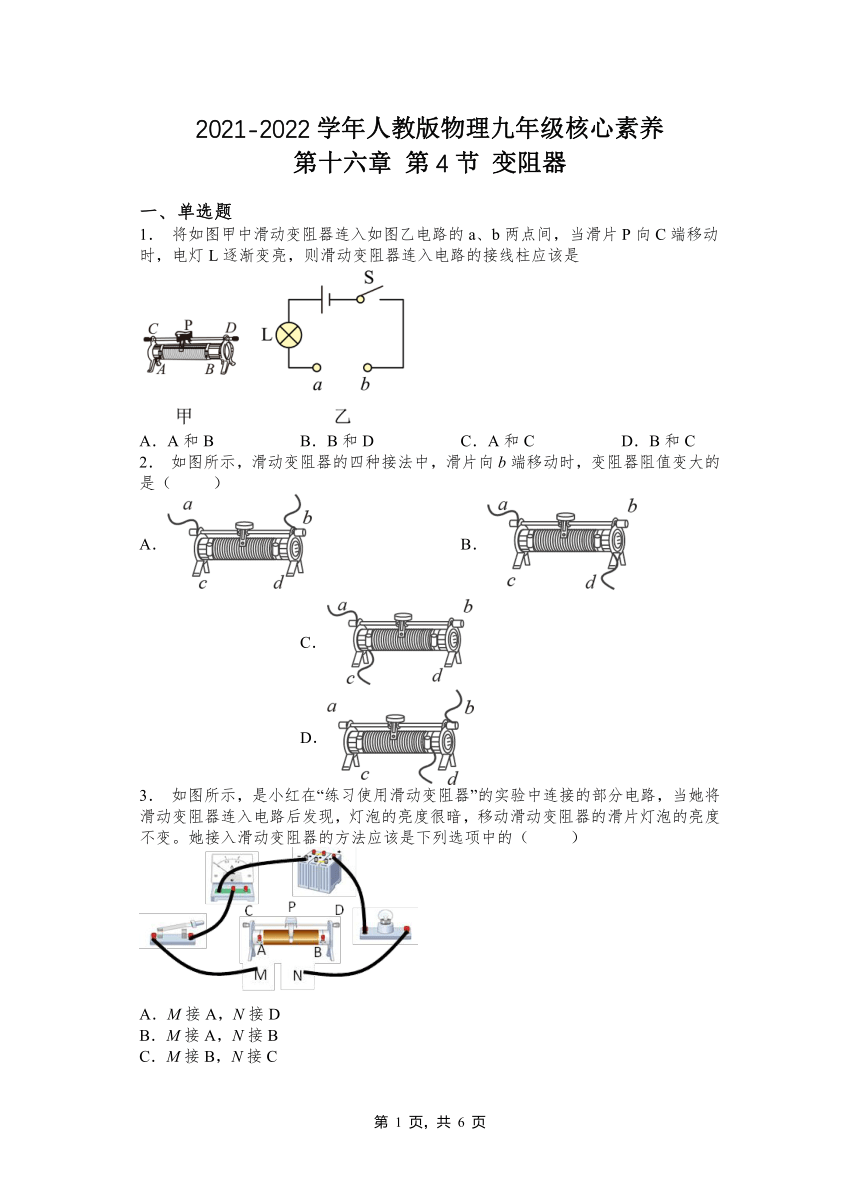

1． 将如图甲中滑动变阻器连入如图乙电路的a、b两点间，当滑片P向C端移动时，电灯L逐渐变亮，则滑动变阻器连入电路的接线柱应该是
A．A和B B．B和D C．A和C D．B和C
2． 如图所示，滑动变阻器的四种接法中，滑片向b端移动时，变阻器阻值变大的是（ ）
A． B． C． D．
3． 如图所示，是小红在“练习使用滑动变阻器”的实验中连接的部分电路，当她将滑动变阻器连入电路后发现，灯泡的亮度很暗，移动滑动变阻器的滑片灯泡的亮度不变。她接入滑动变阻器的方法应该是下列选项中的（ ）
A．M接A，N接D
B．M接A，N接B
C．M接B，N接C
D．M接C，N接D

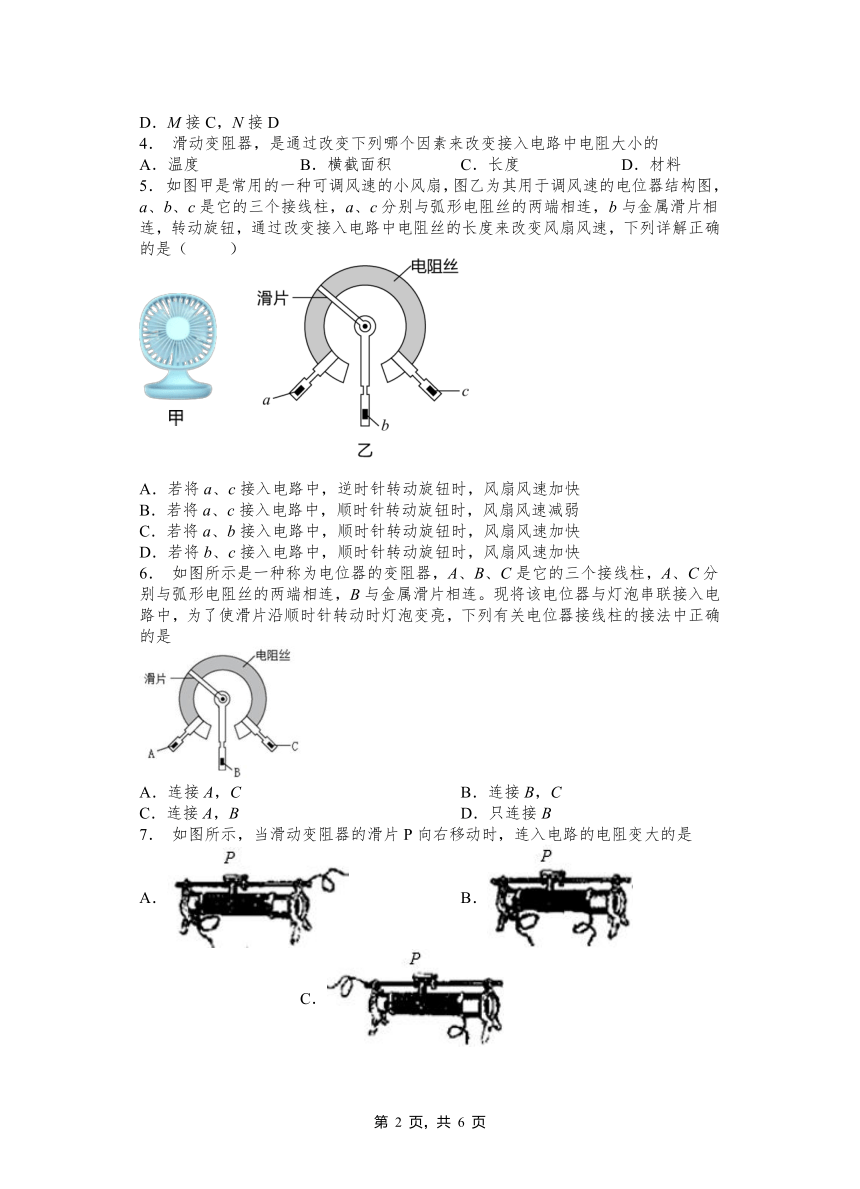

4． 滑动变阻器，是通过改变下列哪个因素来改变接入电路中电阻大小的
A．温度 B．横截面积 C．长度 D．材料
5． 如图甲是常用的一种可调风速的小风扇，图乙为其用于调风速的电位器结构图，a、b、c是它的三个接线柱，a、c分别与弧形电阻丝的两端相连，b与金属滑片相连，转动旋钮，通过改变接入电路中电阻丝的长度来改变风扇风速，下列详解正确的是（ ）
　　
A．若将a、c接入电路中，逆时针转动旋钮时，风扇风速加快
B．若将a、c接入电路中，顺时针转动旋钮时，风扇风速减弱
C．若将a、b接入电路中，顺时针转动旋钮时，风扇风速加快
D．若将b、c接入电路中，顺时针转动旋钮时，风扇风速加快
6． 如图所示是一种称为电位器的变阻器，A、B、C是它的三个接线柱，A、C分别与弧形电阻丝的两端相连，B与金属滑片相连。现将该电位器与灯泡串联接入电路中，为了使滑片沿顺时针转动时灯泡变亮，下列有关电位器接线柱的接法中正确的是
A．连接A，C B．连接B，C
C．连接A，B D．只连接B
7． 如图所示，当滑动变阻器的滑片P向右移动时，连入电路的电阻变大的是
A． B． C． D．
8． 下列各组应用中，不属于滑动变阻器的是
A．调台灯亮度的装置 B．调收音机音量大小的电位器
C．调收音机频道的装置 D．调节电动车速度的装置
9． 下列关于滑动变阻器的说法正确的是（ ）
A．滑动变阻器是靠改变导体的横截面积来改变电阻的
B．滑动变阻器是靠改变导体的材料来改变电阻的
C．滑动变阻器是靠改变连入电路中导体的长度来改变电阻的
D．因为电阻与导体的材料、长度、横截面积有关，所以滑动变阻器是靠改变任一因素来改变电阻的

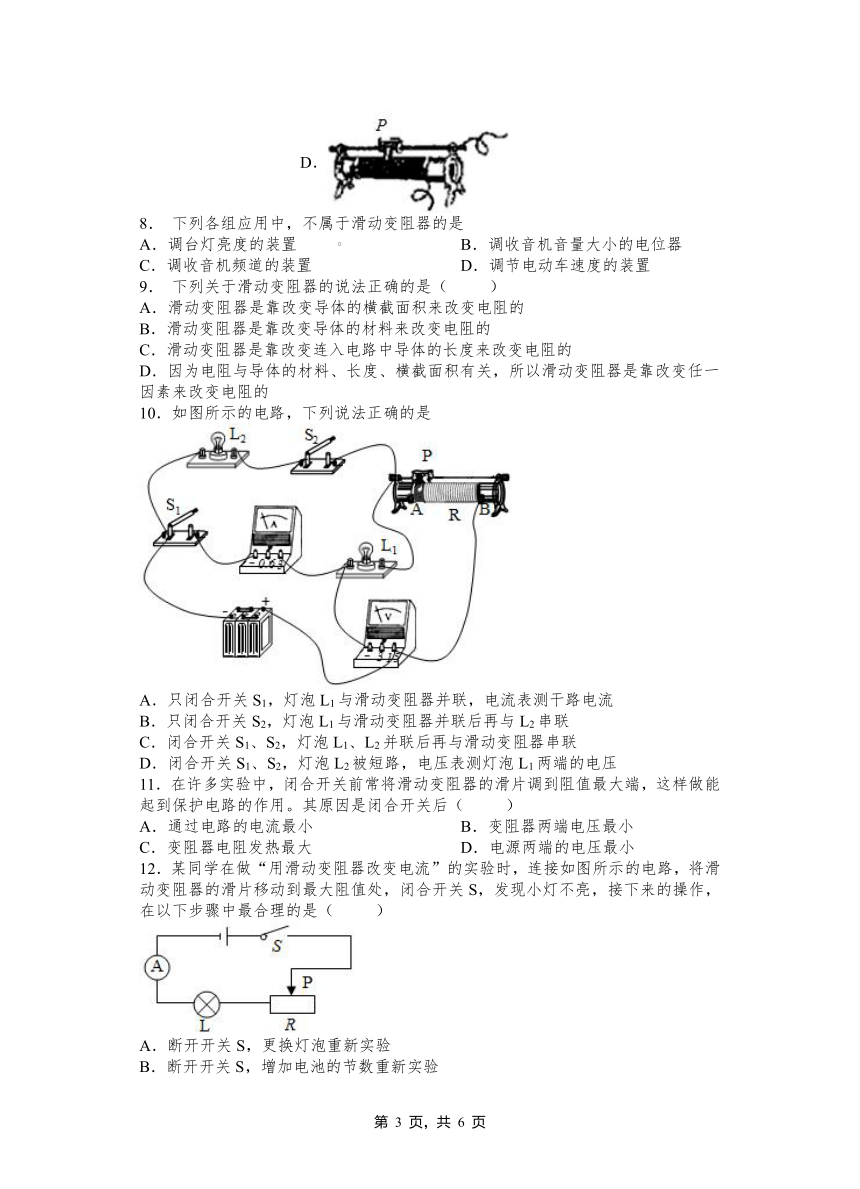

10．如图所示的电路，下列说法正确的是
A．只闭合开关S1，灯泡L1与滑动变阻器并联，电流表测干路电流
B．只闭合开关S2，灯泡L1与滑动变阻器并联后再与L2串联
C．闭合开关S1、S2，灯泡L1、L2并联后再与滑动变阻器串联
D．闭合开关S1、S2，灯泡L2被短路，电压表测灯泡L1两端的电压
11．在许多实验中，闭合开关前常将滑动变阻器的滑片调到阻值最大端，这样做能起到保护电路的作用。其原因是闭合开关后（ ）
A．通过电路的电流最小 B．变阻器两端电压最小
C．变阻器电阻发热最大 D．电源两端的电压最小
12．某同学在做“用滑动变阻器改变电流”的实验时，连接如图所示的电路，将滑动变阻器的滑片移动到最大阻值处，闭合开关S，发现小灯不亮，接下来的操作，在以下步骤中最合理的是（ ）
A．断开开关S，更换灯泡重新实验
B．断开开关S，增加电池的节数重新实验
C．断开开关S，拆掉导线重新连接电路
D．观察电流表的示数是否为零，判断电路是否断路
二、填空题
13．一个滑动变阻器的铭牌上标有“10Ω，2A”，10Ω代表的含义是________．在左图所示的电路中，当滑动变阻器的滑片P向右移动时，小灯泡的亮度会________．（填“变亮”，“变暗”，“不变”）
14．滑动变阻器是靠改变接入电路中电阻丝的_____来改变电阻，从而改变电路中_____，一个滑动变阻器上标有“30Ω，2A”的字样，其中“30Ω”表示______________，“2A”表示___________．
15．下图为小阳同学自制的一种测定油箱内油量多少及油量变化情况的装置，其中电源电压保持不变，R是滑动变阻器，它的金属滑片是金属杠杆的一端，小阳同学在装置中使用了一只电压表（图中没有画出），通过观察电压表示数，可以了解油量情况．你认为电压表应该接在图中的 ________ 两点之间，按照你的接法请回答： 当油箱中油量减少时，电压表的示数将 ____________（填“增大”或“减小”）
16．电饭锅的工作电路中，电位器的作用主要是通过调节其___________，改变电路中的电流。
17．一个滑动变阻器上标有“50Ω，1.5A”字样，分别表示它的_____是50Ω和______是1.5A．
18．小明用如图所示的电路进行电压的测量，电源是两节新的干电池，滑动变阻器的滑片位于________（选填“左”或“右”）端时，电压表测量的是电源电压．开关闭合后，小明发现电压表的示数始终小于3V，你认为小明的测量是________（选填“正确”或“不正确”）的．请写出你的判断依据：________．
19．王老师经常骑电动自行车上班．骑行时，王老师旋动右手的“调速”把手，发现电动机带动后轮的转速发生改变，与这个调速把手联动的电路元件实质是一个_______．它的实质是通过改变电阻丝接入电路的_____对电路起到调节的作用．
20．小王同学用两节干电池和一个灯泡连接了如图所示的电路，用来探究铅笔芯AB的导电性．闭合开关后发现灯泡能发光，这说明铅笔芯是______，发出微弱的光说明有_______通过灯泡，当P向右移动时灯泡亮度增大，说明铅笔芯接入电路的电阻___________（选填增大或减小），这个实验说明导体的电阻跟导体的__________有关．
2021-2022学年人教版物理九年级第十六章 第4节 变阻器（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 C C B C D B A C C C
题号 11 12
答案 A D
二、填空题
13．滑动变阻器可接入电路中的最大电阻是10Ω 变暗
14．长度； 电流； 滑动变阻器的最大阻值是30Ω； 滑动变阻器允许通过的最大电流是2A。
15．c d
16．电阻值
17．滑动变阻器的最大阻值 滑动变阻器允许通过的最大电流
18．右 正确 电流表分压
19．滑动变阻器 阻值
20．导体 电流 减小 长度
