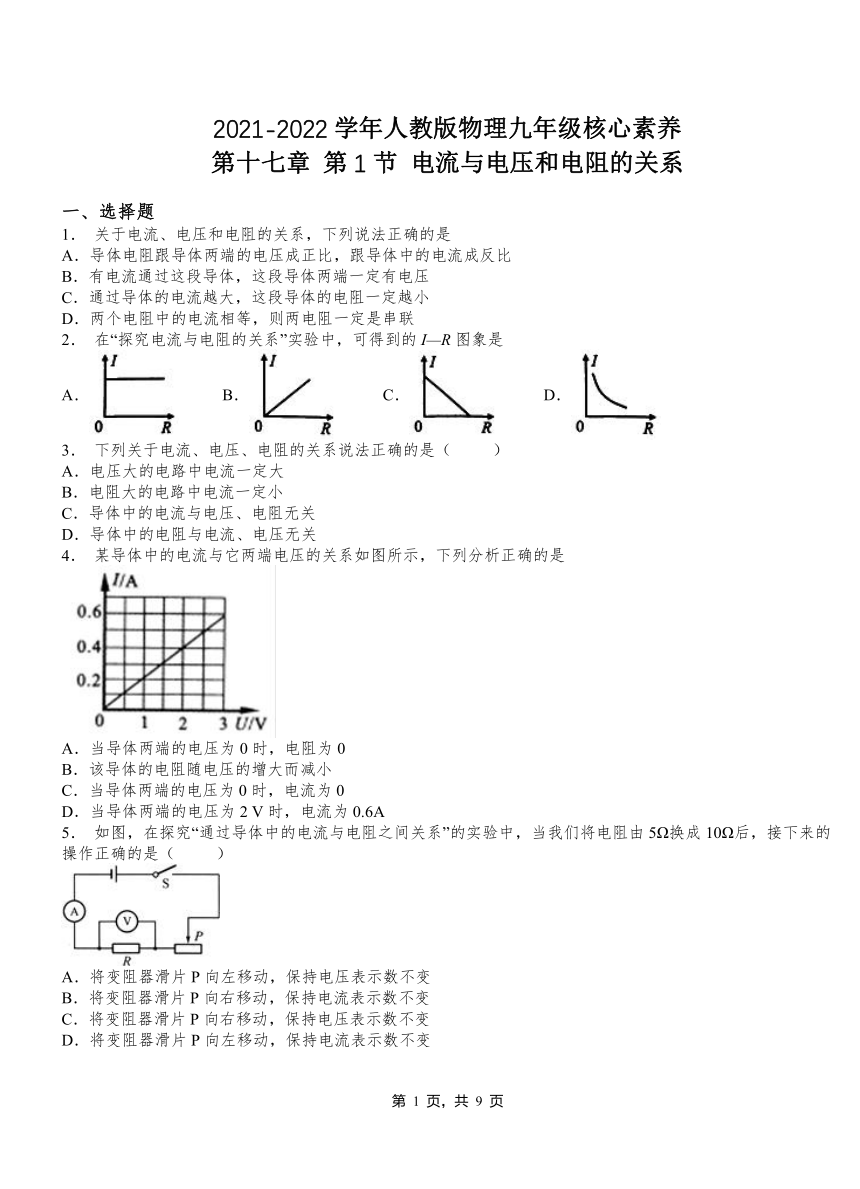

2021-2022学年人教版物理九年级核心素养
第十七章 第1节 电流与电压和电阻的关系
一、选择题
1． 关于电流、电压和电阻的关系，下列说法正确的是
A．导体电阻跟导体两端的电压成正比，跟导体中的电流成反比
B．有电流通过这段导体，这段导体两端一定有电压
C．通过导体的电流越大，这段导体的电阻一定越小
D．两个电阻中的电流相等，则两电阻一定是串联
2． 在“探究电流与电阻的关系”实验中，可得到的I—R图象是
A． B． C． D．
3． 下列关于电流、电压、电阻的关系说法正确的是（ ）
A．电压大的电路中电流一定大
B．电阻大的电路中电流一定小
C．导体中的电流与电压、电阻无关
D．导体中的电阻与电流、电压无关
4． 某导体中的电流与它两端电压的关系如图所示，下列分析正确的是
A．当导体两端的电压为0时，电阻为0
B．该导体的电阻随电压的增大而减小
C．当导体两端的电压为0时，电流为0
D．当导体两端的电压为2 V时，电流为0.6A
5． 如图，在探究“通过导体中的电流与电阻之间关系”的实验中，当我们将电阻由5Ω换成10Ω后，接下来的操作正确的是（ ）
A．将变阻器滑片P向左移动，保持电压表示数不变
B．将变阻器滑片P向右移动，保持电流表示数不变
C．将变阻器滑片P向右移动，保持电压表示数不变
D．将变阻器滑片P向左移动，保持电流表示数不变

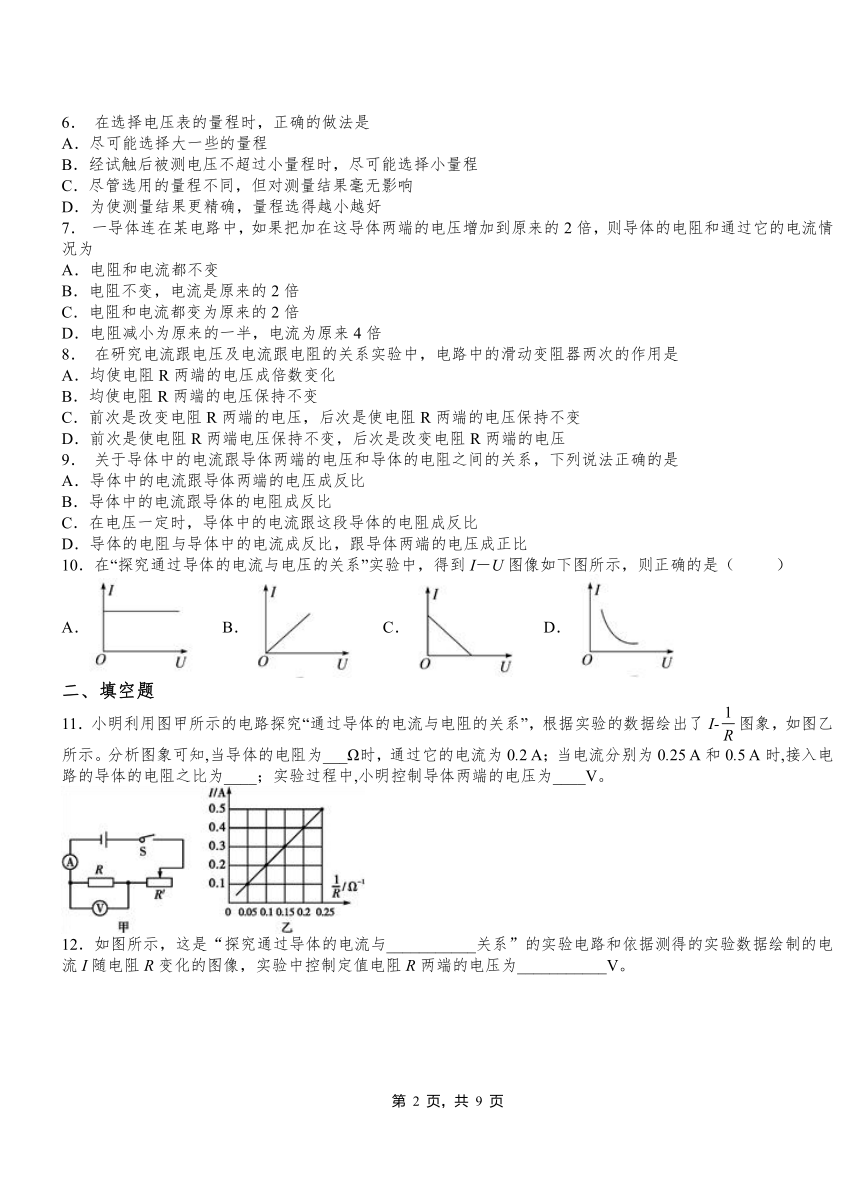

6． 在选择电压表的量程时，正确的做法是
A．尽可能选择大一些的量程
B．经试触后被测电压不超过小量程时，尽可能选择小量程
C．尽管选用的量程不同，但对测量结果毫无影响
D．为使测量结果更精确，量程选得越小越好
7． 一导体连在某电路中，如果把加在这导体两端的电压增加到原来的2倍，则导体的电阻和通过它的电流情况为
A．电阻和电流都不变
B．电阻不变，电流是原来的2倍
C．电阻和电流都变为原来的2倍
D．电阻减小为原来的一半，电流为原来4倍
8． 在研究电流跟电压及电流跟电阻的关系实验中，电路中的滑动变阻器两次的作用是
A．均使电阻R两端的电压成倍数变化
B．均使电阻R两端的电压保持不变
C．前次是改变电阻R两端的电压，后次是使电阻R两端的电压保持不变
D．前次是使电阻R两端电压保持不变，后次是改变电阻R两端的电压
9． 关于导体中的电流跟导体两端的电压和导体的电阻之间的关系，下列说法正确的是
A．导体中的电流跟导体两端的电压成反比
B．导体中的电流跟导体的电阻成反比
C．在电压一定时，导体中的电流跟这段导体的电阻成反比
D．导体的电阻与导体中的电流成反比，跟导体两端的电压成正比
10．在“探究通过导体的电流与电压的关系”实验中，得到I－U图像如下图所示，则正确的是（ ）
A． B． C． D．
二、填空题
11．小明利用图甲所示的电路探究“通过导体的电流与电阻的关系”，根据实验的数据绘出了I-图象，如图乙所示。分析图象可知,当导体的电阻为___Ω时，通过它的电流为0.2 A；当电流分别为0.25 A和0.5 A时,接入电路的导体的电阻之比为____；实验过程中,小明控制导体两端的电压为____V。

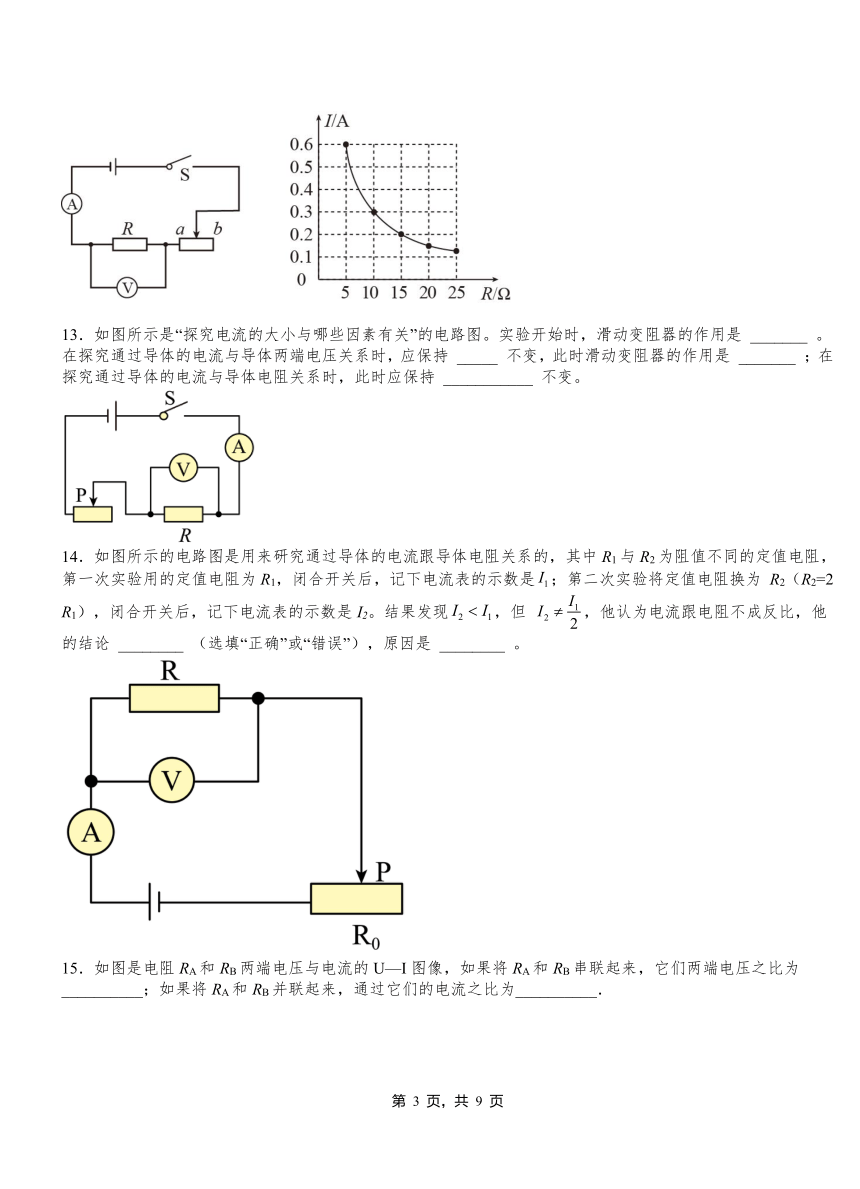

12．如图所示，这是“探究通过导体的电流与___________关系”的实验电路和依据测得的实验数据绘制的电流I随电阻R变化的图像，实验中控制定值电阻R两端的电压为___________V。
13．如图所示是“探究电流的大小与哪些因素有关”的电路图。实验开始时，滑动变阻器的作用是 _______ 。在探究通过导体的电流与导体两端电压关系时，应保持 _____ 不变，此时滑动变阻器的作用是 _______ ；在探究通过导体的电流与导体电阻关系时，此时应保持 ___________ 不变。
14．如图所示的电路图是用来研究通过导体的电流跟导体电阻关系的，其中R1与R2为阻值不同的定值电阻，第一次实验用的定值电阻为R1，闭合开关后，记下电流表的示数是；第二次实验将定值电阻换为 R2（R2=2 R1），闭合开关后，记下电流表的示数是I2。结果发现，但 ，他认为电流跟电阻不成反比，他的结论 ________ （选填“正确”或“错误”），原因是 ________ 。
15．如图是电阻RA和RB两端电压与电流的U—I图像，如果将RA和RB串联起来，它们两端电压之比为__________；如果将RA和RB并联起来，通过它们的电流之比为__________．

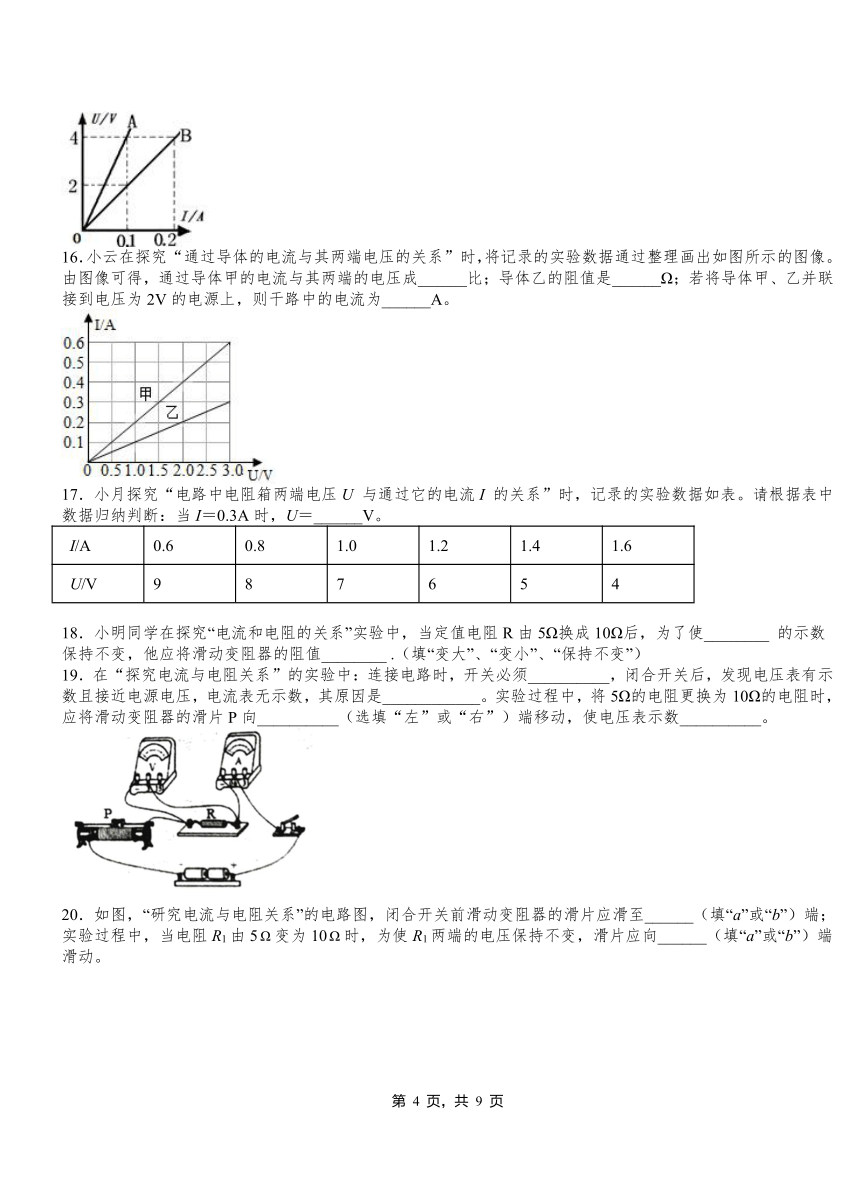

16．小云在探究“通过导体的电流与其两端电压的关系”时，将记录的实验数据通过整理画出如图所示的图像。由图像可得，通过导体甲的电流与其两端的电压成______比；导体乙的阻值是______Ω；若将导体甲、乙并联接到电压为2V的电源上，则干路中的电流为______A。
17．小月探究“电路中电阻箱两端电压U 与通过它的电流I 的关系”时，记录的实验数据如表。请根据表中数据归纳判断：当I＝0.3A时，U＝______V。
I/A 0.6 0.8 1.0 1.2 1.4 1.6
U/V 9 8 7 6 5 4
18．小明同学在探究“电流和电阻的关系”实验中，当定值电阻R由5Ω换成10Ω后，为了使________ 的示数保持不变，他应将滑动变阻器的阻值________ .（填“变大”、“变小”、“保持不变”）
19．在“探究电流与电阻关系”的实验中：连接电路时，开关必须__________，闭合开关后，发现电压表有示数且接近电源电压，电流表无示数，其原因是____________。实验过程中，将5Ω的电阻更换为10Ω的电阻时，应将滑动变阻器的滑片P向__________（选填“左”或“右”）端移动，使电压表示数__________。
20．如图，“研究电流与电阻关系”的电路图，闭合开关前滑动变阻器的滑片应滑至______（填“a”或“b”）端；实验过程中，当电阻R1由5变为10时，为使R1两端的电压保持不变，滑片应向______（填“a”或“b”）端滑动。
三、实验题
21．在探究“电流与电阻的关系”的实验时：
（1）请在图甲中把余下部分的电路用笔画线代替导线连接完整．（要求：滑动变阻器的滑片向右滑动时，连入电路的电阻变大）_________．
（2）实验过程中必须控制______ 不变；在某次测量中，电流表的示数如图乙所示，电流为____A．
（3）实验中，滑动变阻器的作用是______________．
（4）当把电路中5 Ω的电阻换成10 Ω的电阻时，应该将滑动变阻器的滑片向_____（填“左”或“右”）移动．
（5）实验记录的数据如下表所示，由此所得出的结论是________________________．
22．在探究电流与电阻关系的实验中，使用的电源为两节新干电池．
（1）如图所示，甲图为实验电路，请在接错的一根导线上打“×”，再用笔画线代替 导线将电路改正（导线不允许交叉）___________；
（2）电路改正后，进行了三次实验，在第二次实验中电流表示数如乙图所示，请将电流表示数填入表格空白处___________；
（3）通过上表中的数据，可以得出结论：导体两端电压一定时，________________．
2021-2022学年人教版物理九年级第十七章 第1节 电流与电压和电阻的关系（参考答案）
一、选择题
题号 1 2 3 4 5 6 7 8 9 10
答案 B D D C C B B C C B
二、填空题
11．10 2∶1 2
12．电阻 3
13．保护电路 电阻 改变电阻两端电压 电压
14．错误 没有保持定值电阻两端的电压不变
15．2:1 1:2
16．正 10 0.6
17．10.5
18．电压表 变大
19．断开 R断路 右 保持不变
20．b b
三、实验题
21． 电压 0.3 控制电阻两端电压不变 右 对同一部分电路，电压一定时，电阻越大，电流越小
22． 0.20 通过导体的电流与导体的电阻成反比
