第十七章 第2节 欧姆定律练习 2021-2022学年人教版物理九年级全一册（含答案）

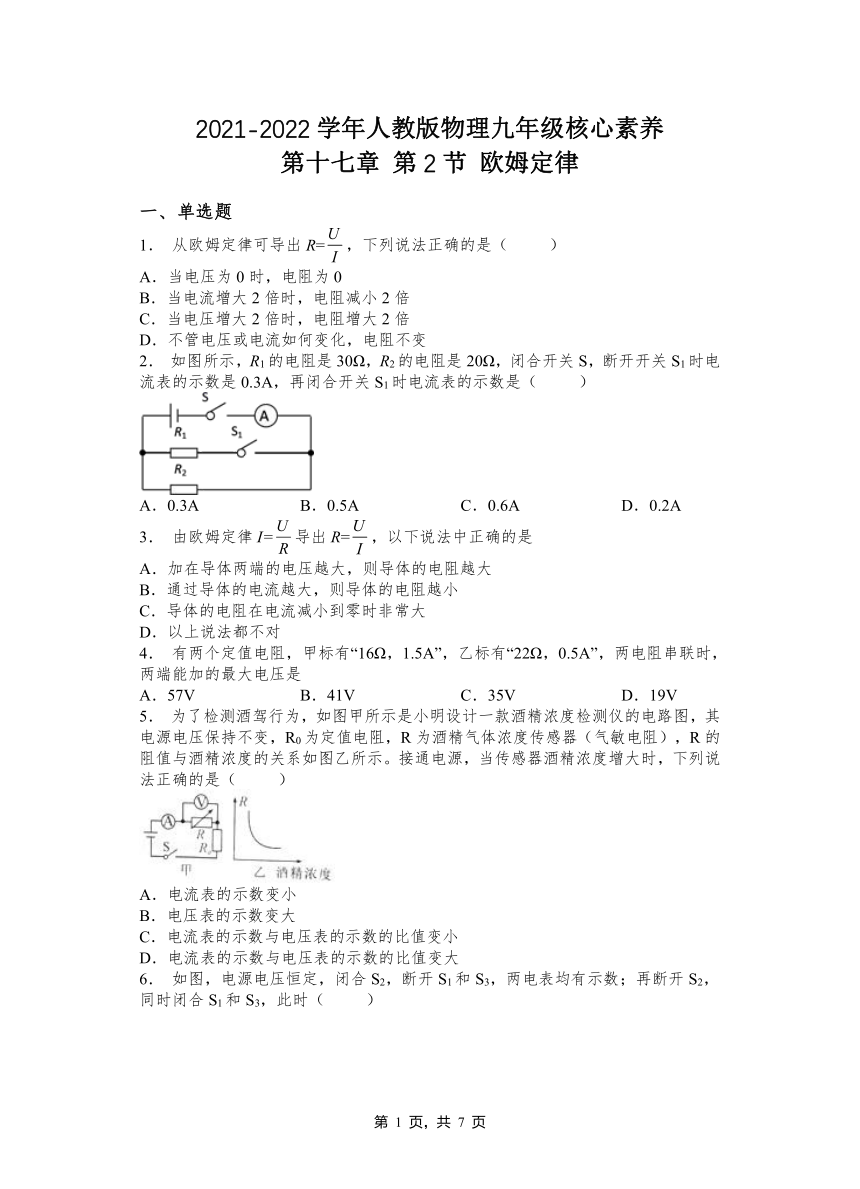

2021-2022学年人教版物理九年级核心素养
第十七章 第2节 欧姆定律
一、单选题
1． 从欧姆定律可导出R=，下列说法正确的是（ ）
A．当电压为0时，电阻为0
B．当电流增大2倍时，电阻减小2倍
C．当电压增大2倍时，电阻增大2倍
D．不管电压或电流如何变化，电阻不变
2． 如图所示，R1的电阻是30Ω，R2的电阻是20Ω，闭合开关S，断开开关S1时电流表的示数是0.3A，再闭合开关S1时电流表的示数是（ ）
A．0.3A B．0.5A C．0.6A D．0.2A
3． 由欧姆定律I=导出R=，以下说法中正确的是
A．加在导体两端的电压越大，则导体的电阻越大
B．通过导体的电流越大，则导体的电阻越小
C．导体的电阻在电流减小到零时非常大
D．以上说法都不对
4． 有两个定值电阻，甲标有“16Ω，1.5A”，乙标有“22Ω，0.5A”，两电阻串联时，两端能加的最大电压是
A．57V B．41V C．35V D．19V
5． 为了检测酒驾行为，如图甲所示是小明设计一款酒精浓度检测仪的电路图，其电源电压保持不变，R0为定值电阻，R为酒精气体浓度传感器（气敏电阻），R的阻值与酒精浓度的关系如图乙所示。接通电源，当传感器酒精浓度增大时，下列说法正确的是（ ）
A．电流表的示数变小
B．电压表的示数变大
C．电流表的示数与电压表的示数的比值变小
D．电流表的示数与电压表的示数的比值变大

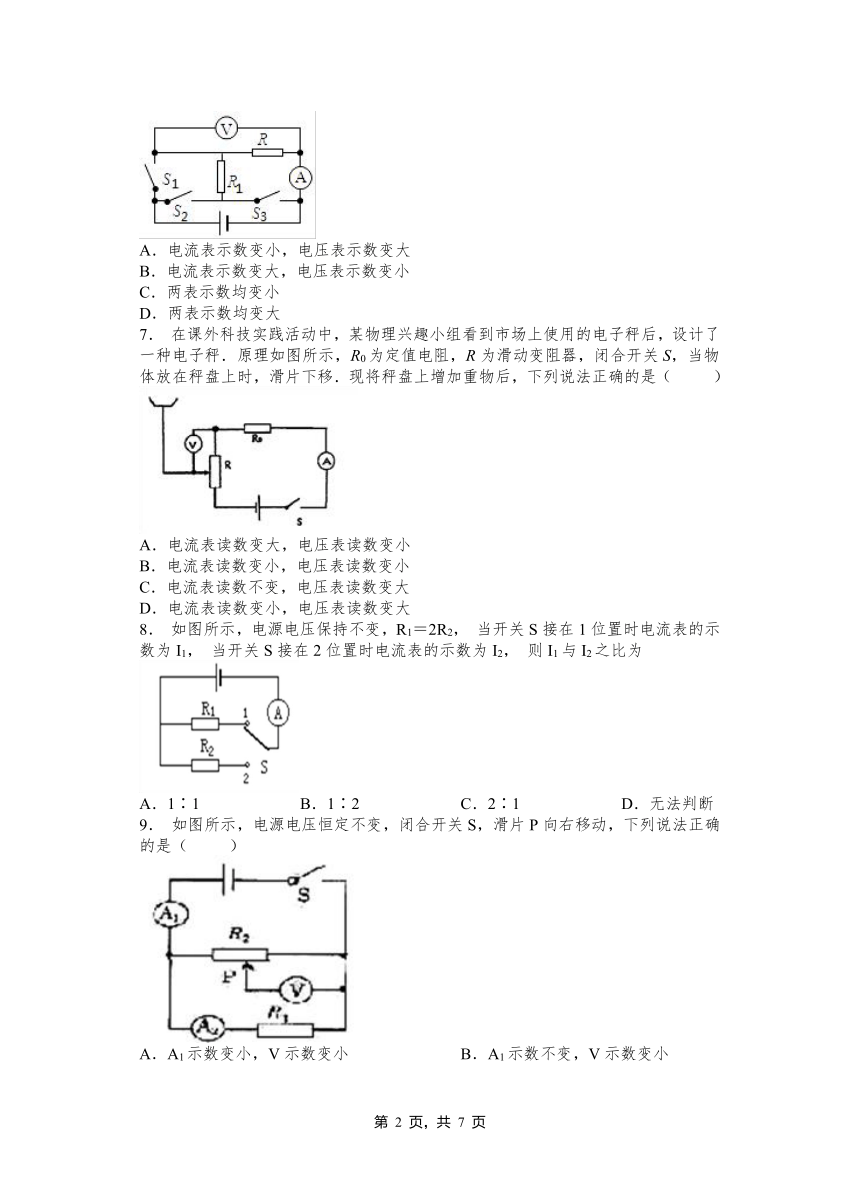

6． 如图，电源电压恒定，闭合S2，断开S1和S3，两电表均有示数；再断开S2，同时闭合S1和S3，此时（ ）
A．电流表示数变小，电压表示数变大
B．电流表示数变大，电压表示数变小
C．两表示数均变小
D．两表示数均变大
7． 在课外科技实践活动中，某物理兴趣小组看到市场上使用的电子秤后，设计了一种电子秤．原理如图所示，R0为定值电阻，R为滑动变阻器，闭合开关S，当物体放在秤盘上时，滑片下移．现将秤盘上增加重物后，下列说法正确的是（ ）
A．电流表读数变大，电压表读数变小
B．电流表读数变小，电压表读数变小
C．电流表读数不变，电压表读数变大
D．电流表读数变小，电压表读数变大
8． 如图所示，电源电压保持不变，R1＝2R2， 当开关S接在1位置时电流表的示数为I1， 当开关S接在2位置时电流表的示数为I2， 则I1与I2之比为
A．1∶1 B．1∶2 C．2∶1 D．无法判断
9． 如图所示，电源电压恒定不变，闭合开关S，滑片P向右移动，下列说法正确的是（ ）
A．A1示数变小，V示数变小 B．A1示数不变，V示数变小
C．A1示数不变，V示数不变 D．A1示数变小，V示数不变

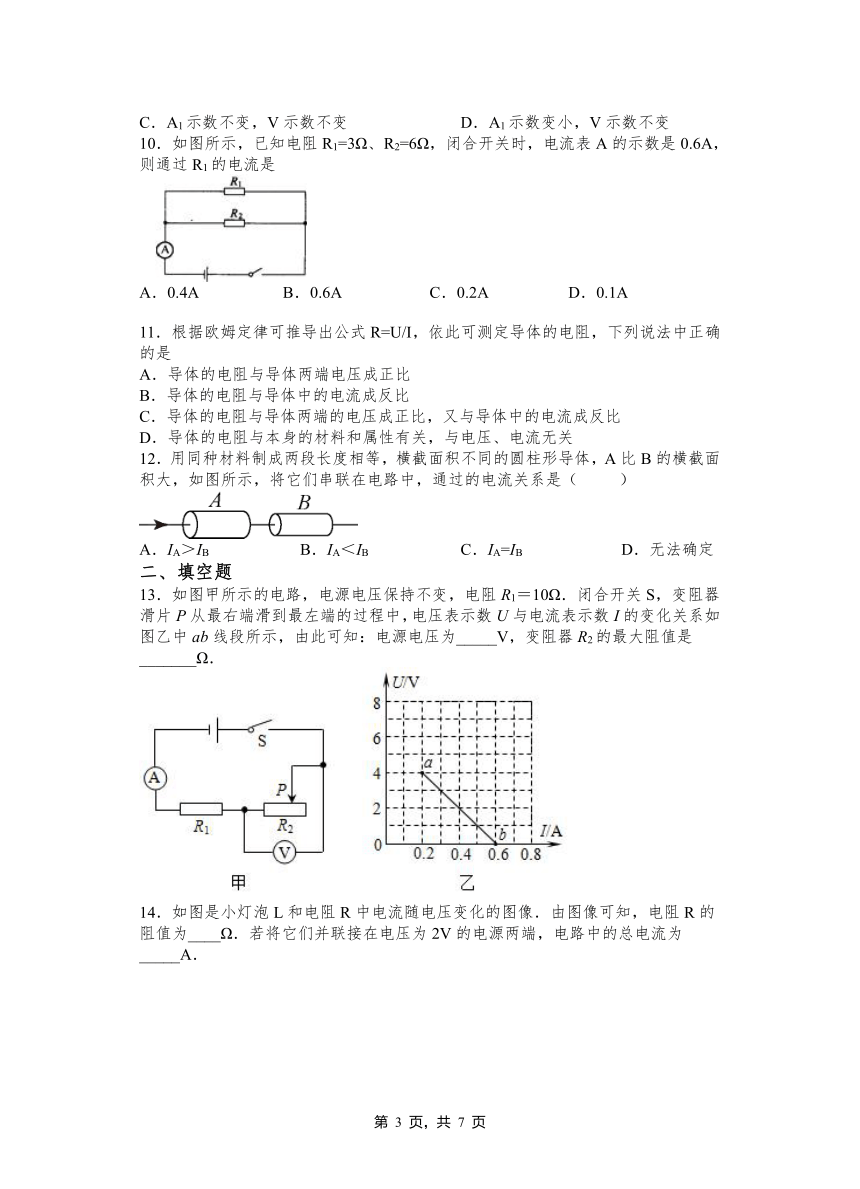

10．如图所示，已知电阻R1=3Ω、R2=6Ω，闭合开关时，电流表A的示数是0.6A，则通过R1的电流是
A．0.4A B．0.6A C．0.2A D．0.1A
11．根据欧姆定律可推导出公式R=U/I，依此可测定导体的电阻，下列说法中正确的是
A．导体的电阻与导体两端电压成正比
B．导体的电阻与导体中的电流成反比
C．导体的电阻与导体两端的电压成正比，又与导体中的电流成反比
D．导体的电阻与本身的材料和属性有关，与电压、电流无关
12．用同种材料制成两段长度相等，横截面积不同的圆柱形导体，A比B的横截面积大，如图所示，将它们串联在电路中，通过的电流关系是（ ）
A．IA＞IB B．IA＜IB C．IA=IB D．无法确定
二、填空题
13．如图甲所示的电路，电源电压保持不变，电阻R1＝10Ω．闭合开关S，变阻器滑片P从最右端滑到最左端的过程中，电压表示数U与电流表示数I的变化关系如图乙中ab线段所示，由此可知：电源电压为_____V，变阻器R2的最大阻值是_______Ω．
14．如图是小灯泡L和电阻R中电流随电压变化的图像．由图像可知，电阻R的阻值为____Ω．若将它们并联接在电压为2V的电源两端，电路中的总电流为_____A．
15．如图，电源电压恒定，，，当开关闭合，、都断开时，电流表的示数为，则电源电压是______V；当开关断开，、都闭合时，电流表的示数是______A．
16．如图，当S闭合，滑动变阻器的滑片P向右滑动时，电压表示数将 ________，电流表示数将 ________，电压表示数与电流表示数的比值 ________（选填“变大”、“变小”或“不变”）．
17．将10Ω和20Ω两个电阻串联，总电阻是________Ω．若通过它们的电流是0.3A，则两电阻两端的总电压是________V．
18．一个灯泡的电阻是20Ω，正常工作的电压是8V，灯泡正常工作时通过它的电流是___________A。现在把它接到电压是9V的电源上，要使它正常工作，需要给它串联一个阻值为___________Ω的分压电阻。
19．如图所示电路，滑动变阻器的滑片位于中点，闭合开关，滑片向左移动时，灯泡的亮度将_____（选填“变亮”、“变暗”或“不变”）．电流表A1的示数将_____，电压表示数与电流表A2示数的比值将_____（以上两空选填“变大”、“变小”或“不变”）．
20．如图所示的电路中，电源电压保持不变，当开关S由断开到闭合时，电流表的示数将_____，电压表的示数将_______（选填“变大”、“变小”或“不变”）
三、计算题
21．滑动变阻器一般只在实验室中使用，如图甲是家用电器中常用到一种电位器，通过机械式旋钮调节阻值的大小．小亮利用这种电位器自制了一个可调亮度的手电筒，其电路图如图乙所示．电源两端电压U为6 V且保持不变，小灯泡电阻R1为10Ω（不考虑温度对灯丝电阻的影响）．开关S闭合后，求：
（1）当电位器R接入电路的电阻R2为20Ω时，通过电阻R1的电流I ；
（2）当电位器R接入电路的电阻R3为10Ω时，小灯泡R1的电压U1．
22．如图所示电路中，已知R1=40Ω，R2＝10Ω．当开关闭合后，通过电流表示数为0.3A．求：
（1）电源电压；
（2）通过电路的总电流.
2021-2022学年人教版物理九年级第十七章 第2节 欧姆定律（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 D B D D D D C B B A
题号 11 12
答案 D C
二、填空题
13．6 20
14．20 0.35
15．9
16．变小，变小，不变
17． 30 9
18．0.4 2.5
19．不变 不变 变大
20．变大 变大
三、计算题
21．(1)0.2A (2)3V.
22．（1）U=12V （2）I=1.5A
