欧姆定律之串、并联电路计算专题

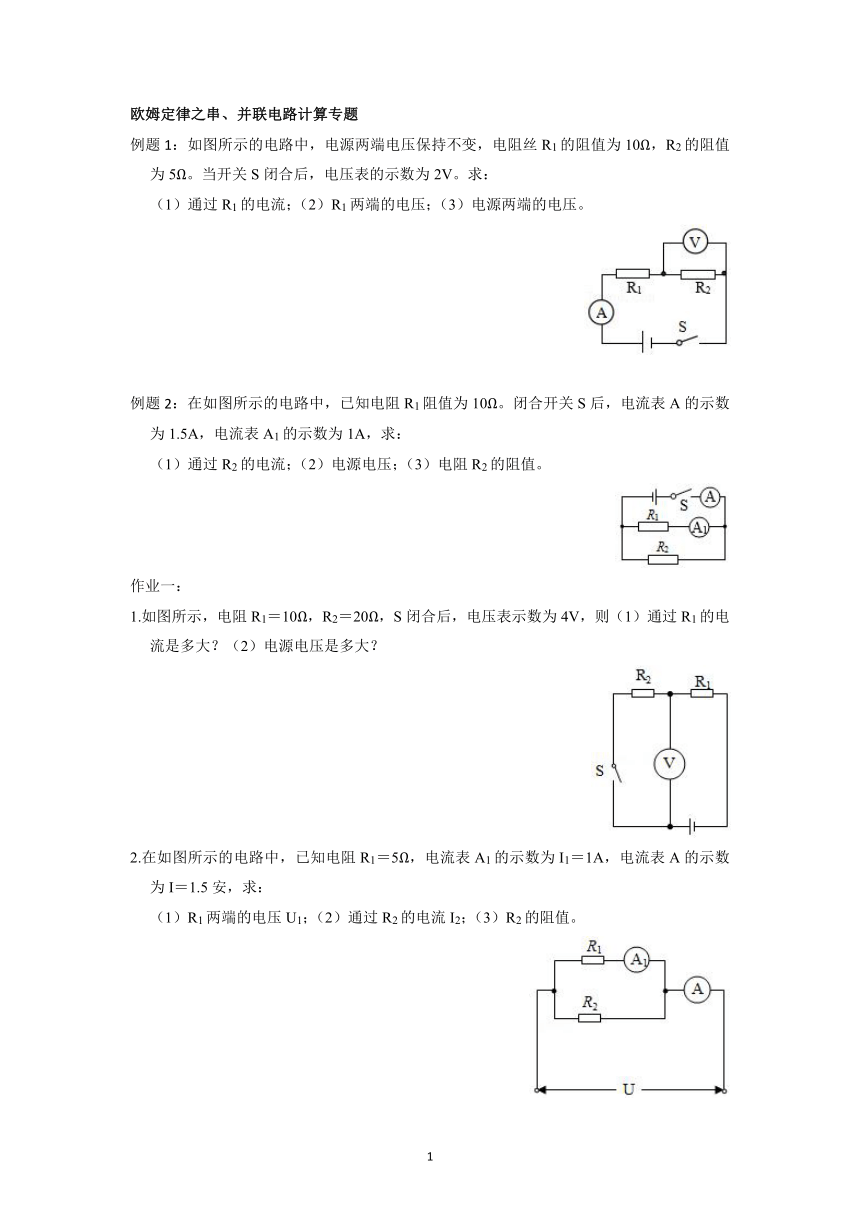

例题1：如图所示的电路中，电源两端电压保持不变，电阻丝R1的阻值为10Ω，R2的阻值为5Ω。当开关S闭合后，电压表的示数为2V。求：
（1）通过R1的电流；（2）R1两端的电压；（3）电源两端的电压。
例题2：在如图所示的电路中，已知电阻R1阻值为10Ω。闭合开关S后，电流表A的示数为1.5A，电流表A1的示数为1A，求：
（1）通过R2的电流；（2）电源电压；（3）电阻R2的阻值。
作业一：
1.如图所示，电阻R1＝10Ω，R2＝20Ω，S闭合后，电压表示数为4V，则（1）通过R1的电流是多大？（2）电源电压是多大？
2.在如图所示的电路中，已知电阻R1＝5Ω，电流表A1的示数为I1＝1A，电流表A的示数为I＝1.5安，求：
（1）R1两端的电压U1；（2）通过R2的电流I2；（3）R2的阻值。

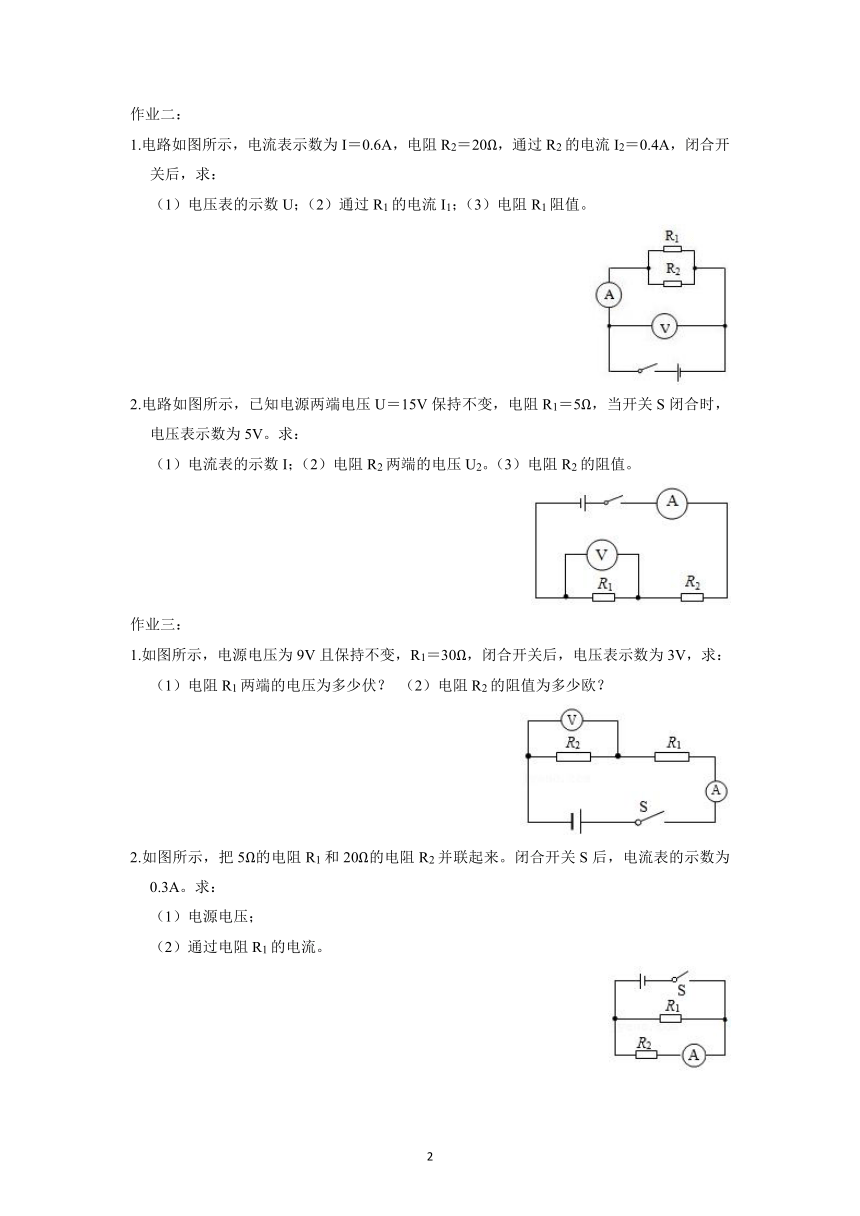

作业二：
1.电路如图所示，电流表示数为I＝0.6A，电阻R2＝20Ω，通过R2的电流I2＝0.4A，闭合开关后，求：
（1）电压表的示数U；（2）通过R1的电流I1；（3）电阻R1阻值。
2.电路如图所示，已知电源两端电压U＝15V保持不变，电阻R1＝5Ω，当开关S闭合时，电压表示数为5V。求：
（1）电流表的示数I；（2）电阻R2两端的电压U2。（3）电阻R2的阻值。
作业三：
1.如图所示，电源电压为9V且保持不变，R1＝30Ω，闭合开关后，电压表示数为3V，求：
（1）电阻R1两端的电压为多少伏？ （2）电阻R2的阻值为多少欧？
2.如图所示，把5Ω的电阻R1和20Ω的电阻R2并联起来。闭合开关S后，电流表的示数为0.3A。求：
（1）电源电压；
（2）通过电阻R1的电流。
提高练习
1.在如图所示的电路中，电源电压保持不变，电阻R2的阻值为30Ω。只闭合开关S，电流表的示数为0.5A。当S和S1都闭合时，电流表示数为1.5A，求：
（1）电源电压是多少V？ （2）通过电阻R1的电流是多少A？（3）总电阻是多少Ω？
2.如图所示，电路中定值电阻R0＝20Ω，R为滑动变阻器，电源电压保持不变，当滑片在a端时，电流表示数为0.3A，滑片在b端时电压表示数为4V。求：
（1）电源电压；（2）滑动变阻器R的最大阻值。
3．如图所示的电路，电源电压为6V且保持不变，滑动变阻器R标有“50Ω，2A”字样。
（1）将滑片P移到最右端，闭合S1，断开S2，求电流表的示数I1。
（2）保持滑片P在最右端，闭合S1、S2，电流表示数I＝0.6A，求R2的阻值。
（3）将滑片P移至某一位置，闭合S1、S2，电流表示数为0.68A，求此时滑动变阻器接入电路的阻值。
4．如图所示的电路，电源电压为6V且保持不变，滑动变阻器R1标有“50Ω，2A”字样。
（1）将滑片P移到最右端，闭合S1，断开S2，求电流表的示数I1。
（2）保持滑片P在最右端，闭合S1、S2，电流表示数I＝5I1，求R2的阻值。
5.如图1所示的电路中，电源电压不变。闭合开关S后，滑动变阻器的滑片P由a端移动到中点时，测得电阻R两端的电压U与通过R的电流I的变化关系如图2所示。求：
（1）电源电压； （2）R的阻值； （3）变阻器的最大阻值。
6．如图甲所示的电路中，R1为定值电阻，R2为变阻器，电源电压不变。闭合开关S后，滑片P从a端移动到b端，电流表的示数I与电压表的示数U的变化关系如图乙所示。
求：（1）R2的最大电阻； （2）R1的电阻； （3）电源电压U。
7．如图甲所示电路，电源电压保持不变。闭合开关S，当滑动变阻器的滑片P从右端滑到左端的过程中，R1、R2的I﹣U关系图象如图所示。
电源电压。 （2）R1的阻值。（3）滑动变阻器R2的最大阻值。
参考答案
例题1：（1）0.4A（2）4V（3）6V
例题2：（1）0.5A（2）10V（3）20V
作业一：1.（1）0.2A（2）6v 2.（1）5v（2）0.5A （3）10Ω
作业二：1.（1）8V（2）0.2A（3）40Ω 2.（1）1A（2）10V（3）10Ω
作业三：1.（1）6V（2）10Ω 2.（1）6v（2）1.2A
提高练习
1.（1）15V （2）1A（3）10Ω 。
2.（1）6v（2）40Ω
3.（1）0.12A ；（2）12.5Ω （3）30Ω
4.（1）0.12A ；（2）12.5Ω
5.（1）12V （2）8Ω（3）16Ω
6.（1）10Ω （2）5Ω（3）3V
7.（1）18V （2）20Ω（3）70Ω
