欧姆定律之图像问题专项练习

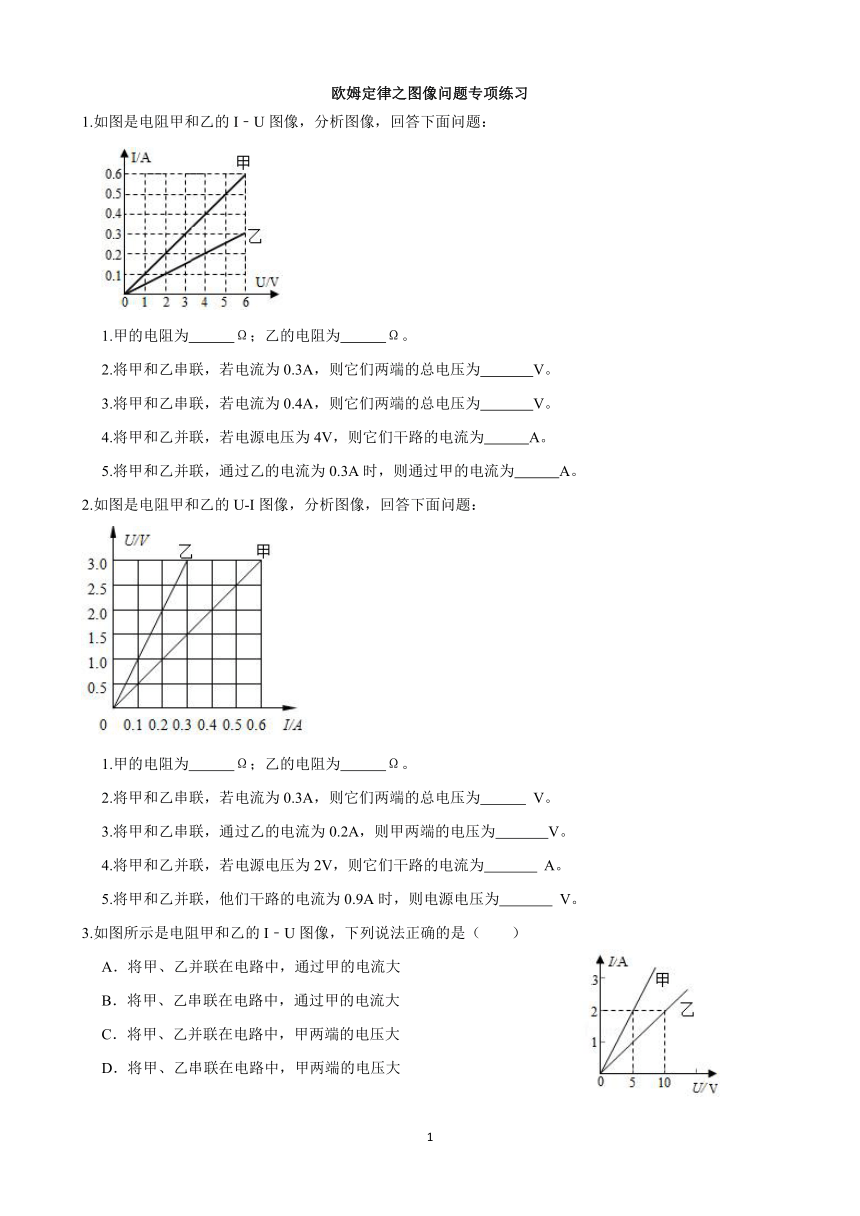

1.如图是电阻甲和乙的I﹣U图像，分析图像，回答下面问题：
1.甲的电阻为 Ω；乙的电阻为 Ω。
2.将甲和乙串联，若电流为0.3A，则它们两端的总电压为 V。
3.将甲和乙串联，若电流为0.4A，则它们两端的总电压为 V。
4.将甲和乙并联，若电源电压为4V，则它们干路的电流为 A。
5.将甲和乙并联，通过乙的电流为0.3A时，则通过甲的电流为 A。
2.如图是电阻甲和乙的U-I图像，分析图像，回答下面问题：
1.甲的电阻为 Ω；乙的电阻为 Ω。
2.将甲和乙串联，若电流为0.3A，则它们两端的总电压为 V。
3.将甲和乙串联，通过乙的电流为0.2A，则甲两端的电压为 V。
4.将甲和乙并联，若电源电压为2V，则它们干路的电流为 A。
5.将甲和乙并联，他们干路的电流为0.9A时，则电源电压为 V。
3.如图所示是电阻甲和乙的I﹣U图像，下列说法正确的是（　　）
A．将甲、乙并联在电路中，通过甲的电流大
B．将甲、乙串联在电路中，通过甲的电流大
C．将甲、乙并联在电路中，甲两端的电压大
D．将甲、乙串联在电路中，甲两端的电压大

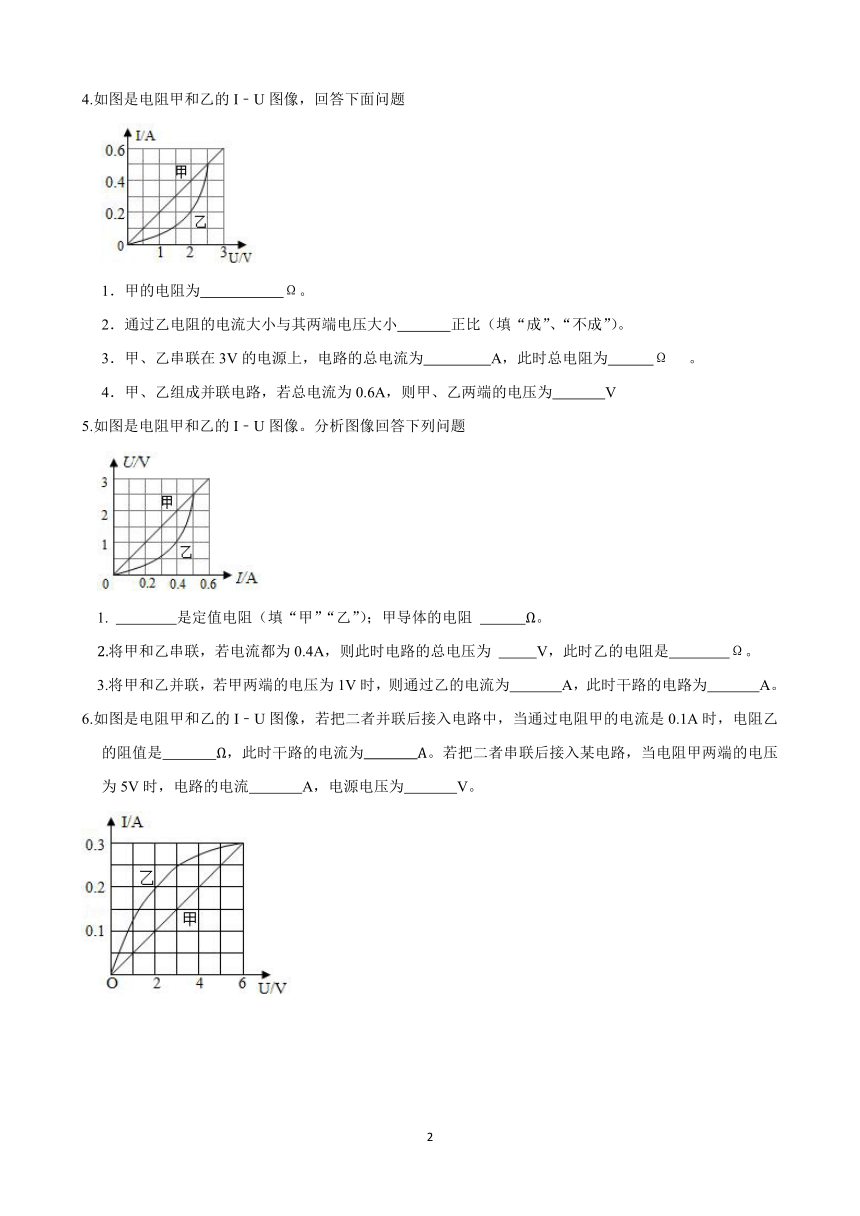

4.如图是电阻甲和乙的I﹣U图像，回答下面问题
1．甲的电阻为 Ω。
2．通过乙电阻的电流大小与其两端电压大小 正比（填“成”、“不成”）。
3．甲、乙串联在3V的电源上，电路的总电流为 A，此时总电阻为 Ω 。
4．甲、乙组成并联电路，若总电流为0.6A，则甲、乙两端的电压为 V
5.如图是电阻甲和乙的I﹣U图像。分析图像回答下列问题
1. 是定值电阻（填“甲”“乙”）；甲导体的电阻 　 　Ω。
2.将甲和乙串联，若电流都为0.4A，则此时电路的总电压为 　 　V，此时乙的电阻是 Ω。
3.将甲和乙并联，若甲两端的电压为1V时，则通过乙的电流为 A，此时干路的电路为 A。
6.如图是电阻甲和乙的I﹣U图像，若把二者并联后接入电路中，当通过电阻甲的电流是0.1A时，电阻乙的阻值是　 　Ω，此时干路的电流为 A。若把二者串联后接入某电路，当电阻甲两端的电压为5V时，电路的电流　 　A，电源电压为 V。
参考答案：
（1）10；20；（2）9；（3）12；（4）0.6；（5）0.6。
（1）5；10；（2）4.5；（3）1；（4）0.6；（5）3。
A
5；不成；0.2；15；2。
甲；5；3；2.5；0.4；0.6
0.2；0.3；0.25；8
