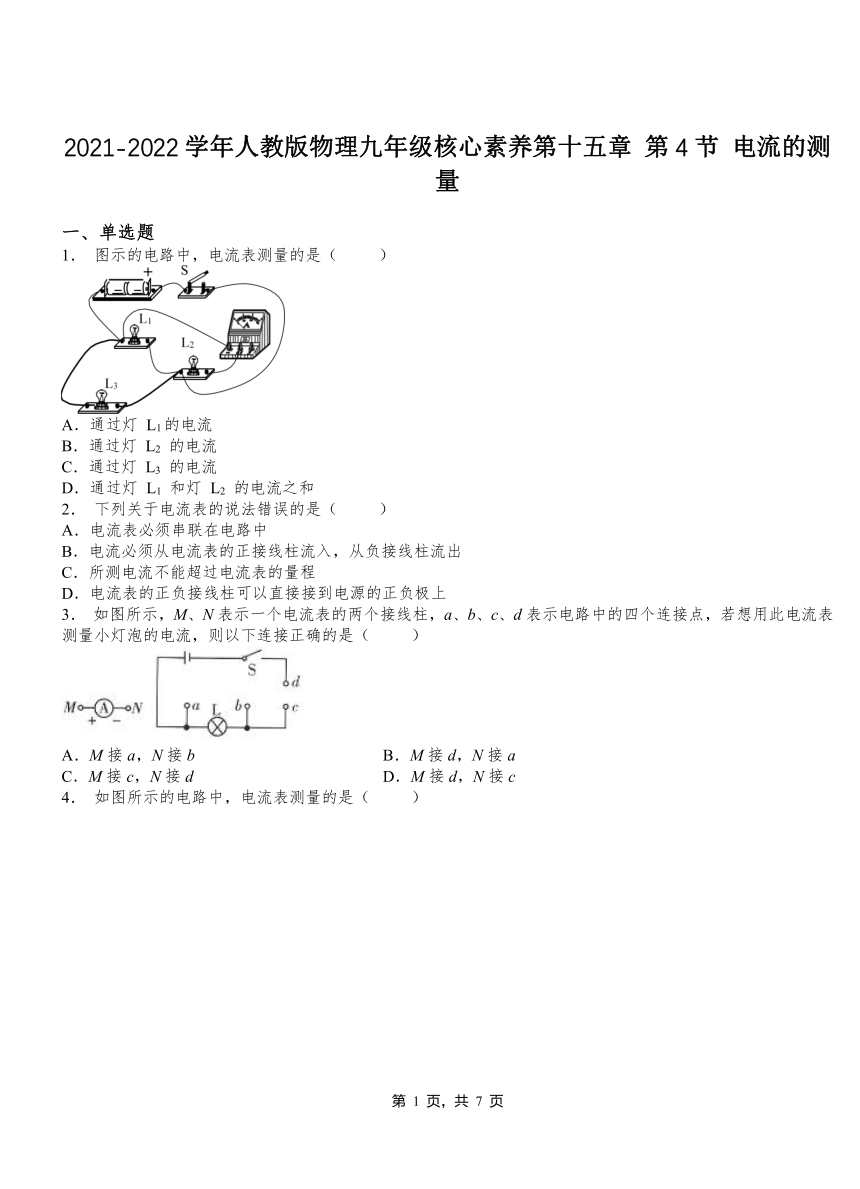

2021-2022学年人教版物理九年级核心素养第十五章 第4节 电流的测量
一、单选题
1. 图示的电路中,电流表测量的是( )
A.通过灯 L1的电流
B.通过灯 L2 的电流
C.通过灯 L3 的电流
D.通过灯 L1 和灯 L2 的电流之和
2. 下列关于电流表的说法错误的是( )
A.电流表必须串联在电路中
B.电流必须从电流表的正接线柱流入,从负接线柱流出
C.所测电流不能超过电流表的量程
D.电流表的正负接线柱可以直接接到电源的正负极上
3. 如图所示,M、N表示一个电流表的两个接线柱,a、b、c、d表示电路中的四个连接点,若想用此电流表测量小灯泡的电流,则以下连接正确的是( )
A.M接a,N接b B.M接d,N接a
C.M接c,N接d D.M接d,N接c

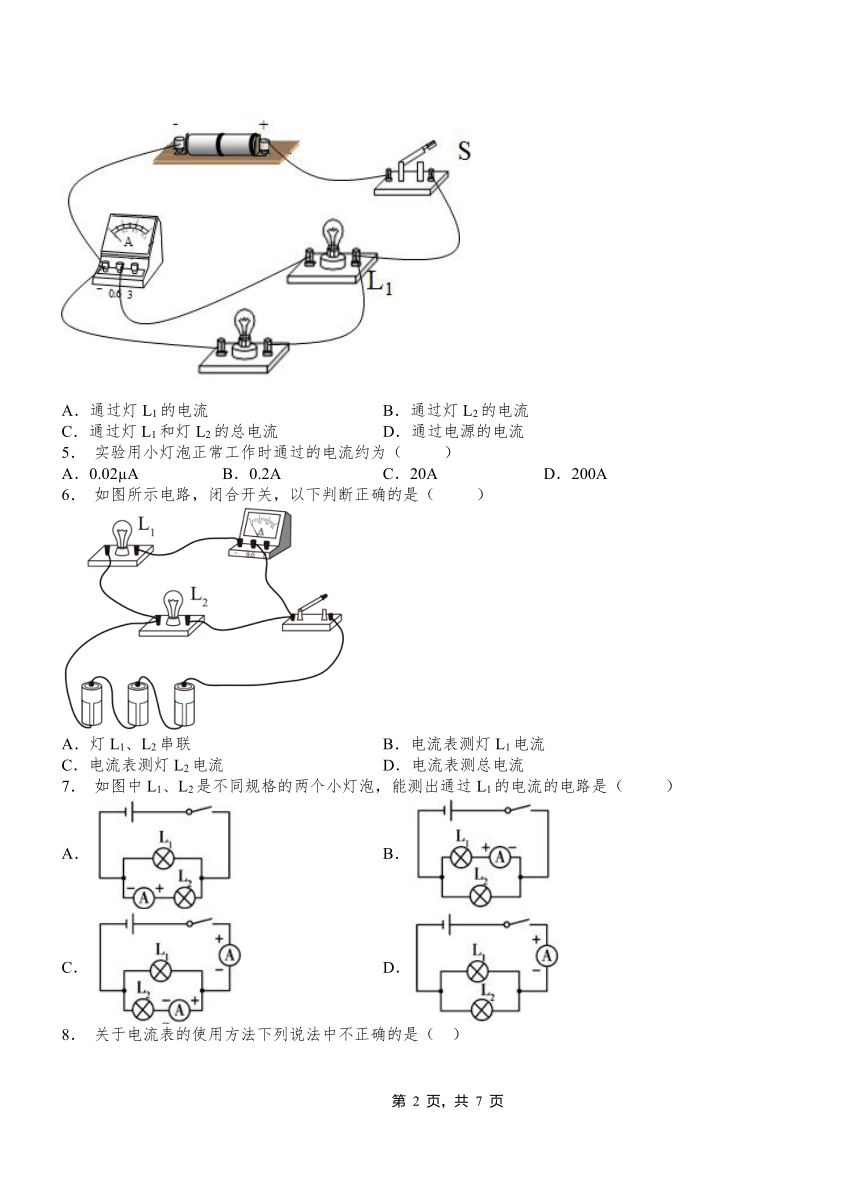

4. 如图所示的电路中,电流表测量的是( )
A.通过灯L1的电流 B.通过灯L2的电流
C.通过灯L1和灯L2的总电流 D.通过电源的电流
5. 实验用小灯泡正常工作时通过的电流约为( )
A.0.02 A B.0.2A C.20A D.200A
6. 如图所示电路,闭合开关,以下判断正确的是( )
A.灯L1、L2串联 B.电流表测灯L1电流
C.电流表测灯L2电流 D.电流表测总电流
7. 如图中L1、L2是不同规格的两个小灯泡,能测出通过L1的电流的电路是( )
A. B.
C. D.
8. 关于电流表的使用方法下列说法中不正确的是( )
A.电流表与被测用电器是串联关系
B.让电流从电流表的+接线柱流入,从 接线柱流出
C.电流表与被测用电器是并联关系
D.绝对不允许不经用电器把电流表直接接到电源的两极

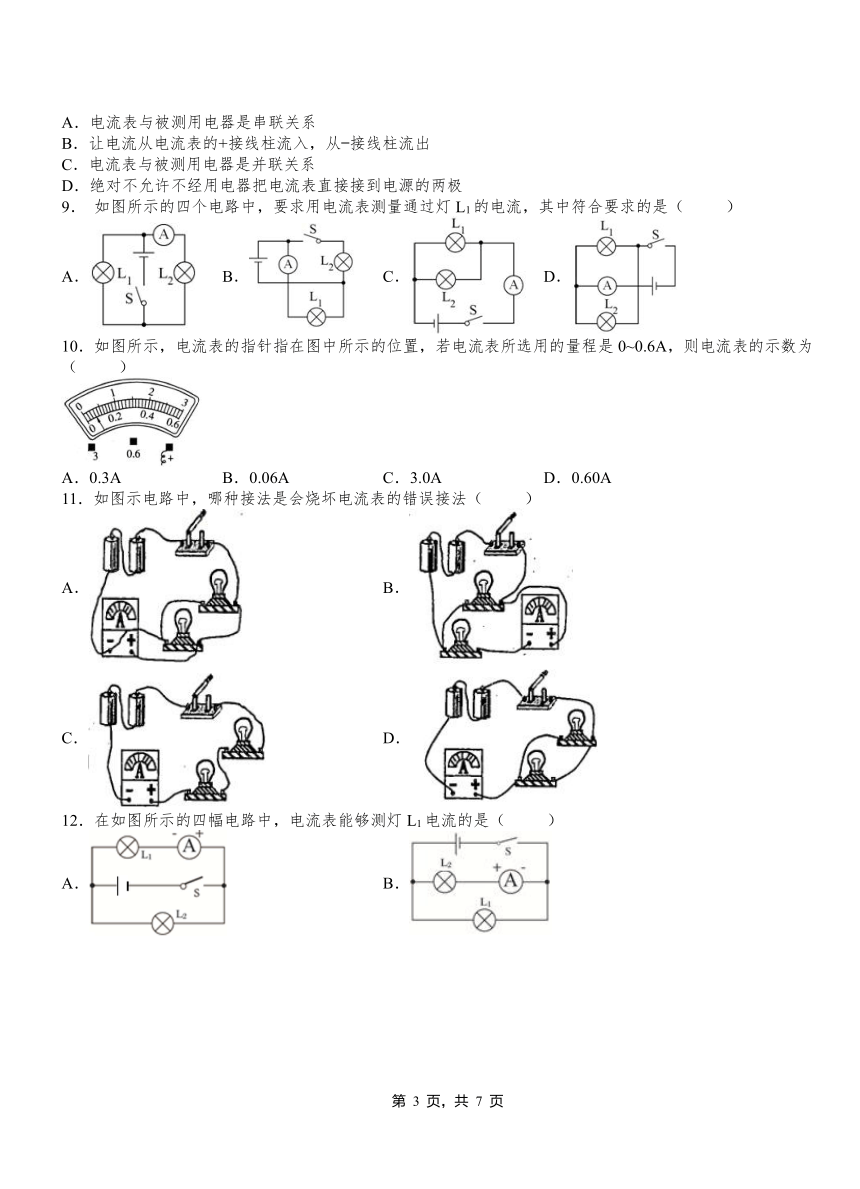

9. 如图所示的四个电路中,要求用电流表测量通过灯L1的电流,其中符合要求的是( )
A. B. C. D.
10.如图所示,电流表的指针指在图中所示的位置,若电流表所选用的量程是0~0.6A,则电流表的示数为( )
A.0.3A B.0.06A C.3.0A D.0.60A
11.如图示电路中,哪种接法是会烧坏电流表的错误接法( )
A. B.
C. D.
12.在如图所示的四幅电路中,电流表能够测灯L1电流的是( )
A. B.
C. D.
二、填空题
13.指出下列电路中电流表的接法是否正确,如不正确,请说明错误的原因(把答案写在横线上)
(1)如图甲所示的电路.
答:________.
(2)如图乙所示的电路
答:________.
14.表示电流强弱的物理量是______。单位时间内通过导体横截面积的电荷量叫电流,用“I”表示,电流的单位是安培,符号A,还有毫安(mA)、微安( A),0.5A=______mA=______ A
15.测量电流大小的仪表叫________,它的元件符号是________,电流表有两个量程,分别是________安和________安,测量普通白炽灯的电流用________的量程比较合适,这时它的分度值为________安.
16.电流是表示____________的物理量,用符号___表示,国际单位是_______,用符号____表示。
17.某同学在用电流表测电流时,发现指针向没有刻度的方向偏转,这个现象是因为_____;若发现指针偏转很大超过了最大刻度,这是因为_____;若发现指针偏转很小,不足量程的五分之一,这是因为_____.
18.读出如图1和如图2的电流表的示数。I1=_________A ,I2=_________A 。
19.如图所示的是对同一段电路先后两次测量的结果。甲采用的是________量程,示数是 ________A;乙采用的是_______量程,示数是 _________A。
20.小莹同学测量电流时,连接好电路,闭合开关,发现电流表指针向左偏转至图甲所示位置,原因是电流表______;断开开关,纠正错误后,再闭合开关,发现指针偏转至图乙所示位置,接下来的操作是:断开开关,______继续进行实验。
2021-2022学年人教版物理九年级第十五章 第4节 电流的测量(参考答案)
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 B D C A B B C C B B
题号 11 12
答案 A D
二、填空题
13.电流表的正、负接线柱接反了; 电流表并联在小灯泡的两端
14.电流 500 0.5×106
15.电流表; 0~0.6;0~3;0~0.6A;0.02A
16.电流强弱I安培A
17.电流表正负接线柱接反 所选量程太小 所选量程太大
18.0.421.4
19.0A-3A2.40A-0.6A0.52
20.正负接线柱反接 改接小量程
