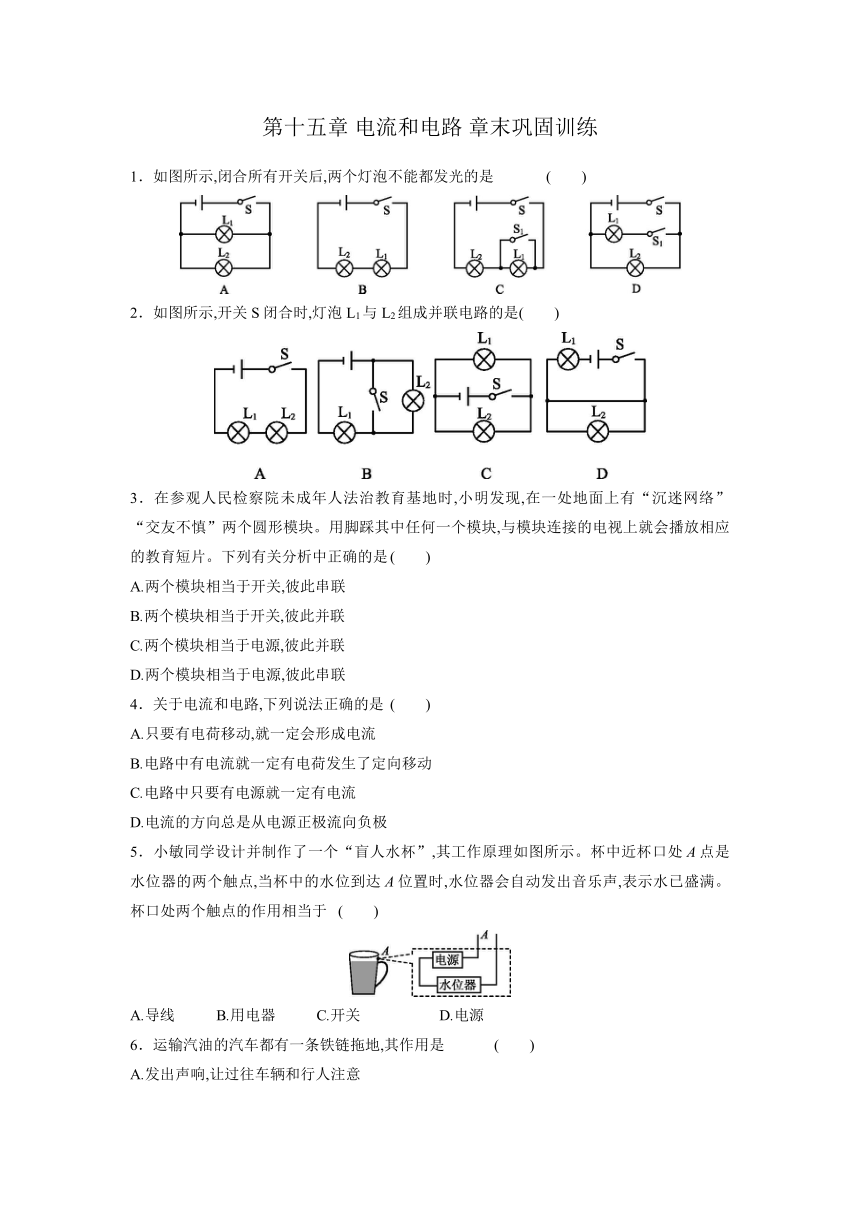

第十五章 电流和电路 章末巩固训练
1．如图所示,闭合所有开关后,两个灯泡不能都发光的是 (　　)
2．如图所示,开关S闭合时,灯泡L1与L2组成并联电路的是(　　)
3．在参观人民检察院未成年人法治教育基地时,小明发现,在一处地面上有“沉迷网络”“交友不慎”两个圆形模块。用脚踩其中任何一个模块,与模块连接的电视上就会播放相应的教育短片。下列有关分析中正确的是 (　　)
A.两个模块相当于开关,彼此串联
B.两个模块相当于开关,彼此并联
C.两个模块相当于电源,彼此并联
D.两个模块相当于电源,彼此串联
4．关于电流和电路,下列说法正确的是 (　　)
A.只要有电荷移动,就一定会形成电流
B.电路中有电流就一定有电荷发生了定向移动
C.电路中只要有电源就一定有电流
D.电流的方向总是从电源正极流向负极
5．小敏同学设计并制作了一个“盲人水杯”,其工作原理如图所示。杯中近杯口处A点是水位器的两个触点,当杯中的水位到达A位置时,水位器会自动发出音乐声,表示水已盛满。杯口处两个触点的作用相当于 (　　)
A.导线 B.用电器 C.开关 D.电源

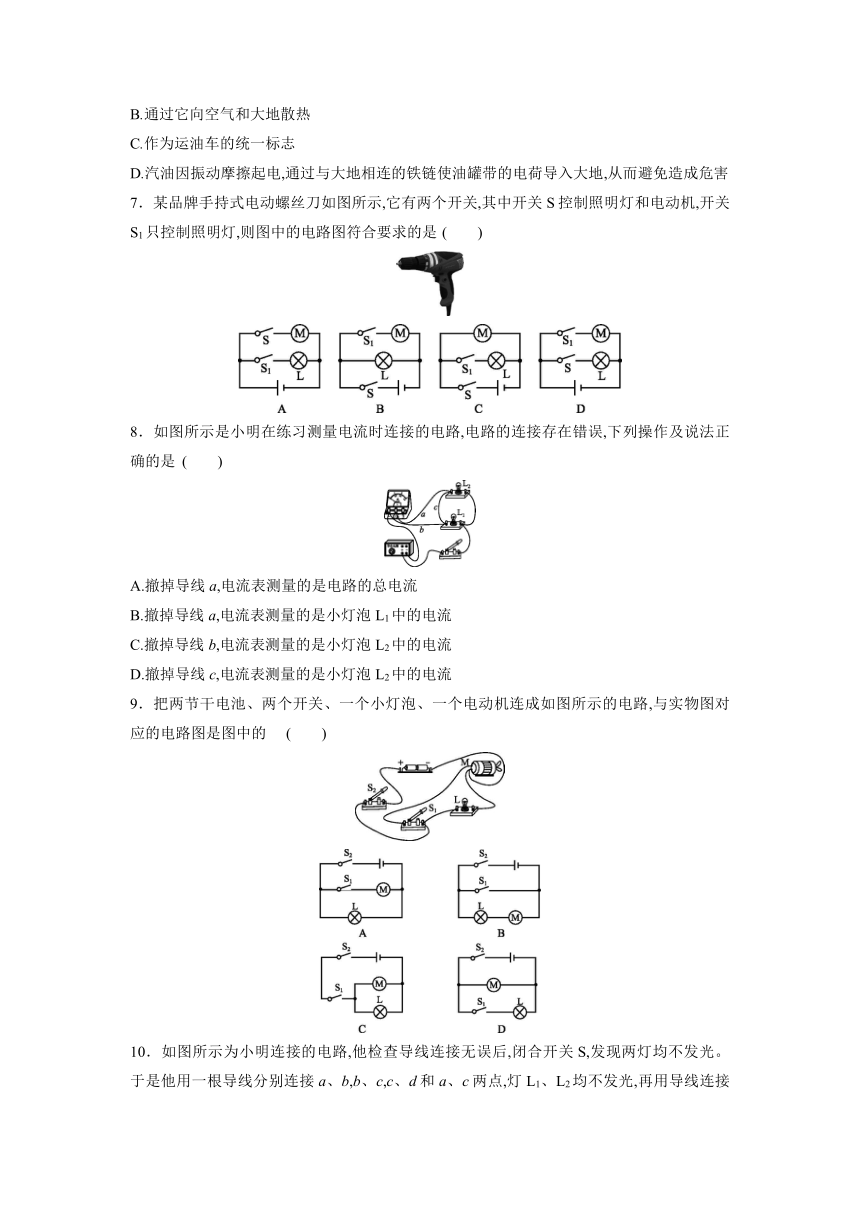

6．运输汽油的汽车都有一条铁链拖地,其作用是 (　　)
A.发出声响,让过往车辆和行人注意
B.通过它向空气和大地散热
C.作为运油车的统一标志
D.汽油因振动摩擦起电,通过与大地相连的铁链使油罐带的电荷导入大地,从而避免造成危害
7．某品牌手持式电动螺丝刀如图所示,它有两个开关,其中开关S控制照明灯和电动机,开关S1只控制照明灯,则图中的电路图符合要求的是 (　　)
8．如图所示是小明在练习测量电流时连接的电路,电路的连接存在错误,下列操作及说法正确的是 (　　)
A.撤掉导线a,电流表测量的是电路的总电流
B.撤掉导线a,电流表测量的是小灯泡L1中的电流
C.撤掉导线b,电流表测量的是小灯泡L2中的电流
D.撤掉导线c,电流表测量的是小灯泡L2中的电流
9．把两节干电池、两个开关、一个小灯泡、一个电动机连成如图所示的电路,与实物图对应的电路图是图中的 (　　)
10．如图所示为小明连接的电路,他检查导线连接无误后,闭合开关S,发现两灯均不发光。于是他用一根导线分别连接a、b,b、c,c、d和a、c两点,灯L1、L2均不发光,再用导线连接b、d两点时,灯L1发光,L2不发光。由此判定电路的故障是 (　　)
A.灯L1与开关S均断路
B.灯L2与开关S均断路
C.灯L1与开关S均短路
D.灯L2与开关S均短路

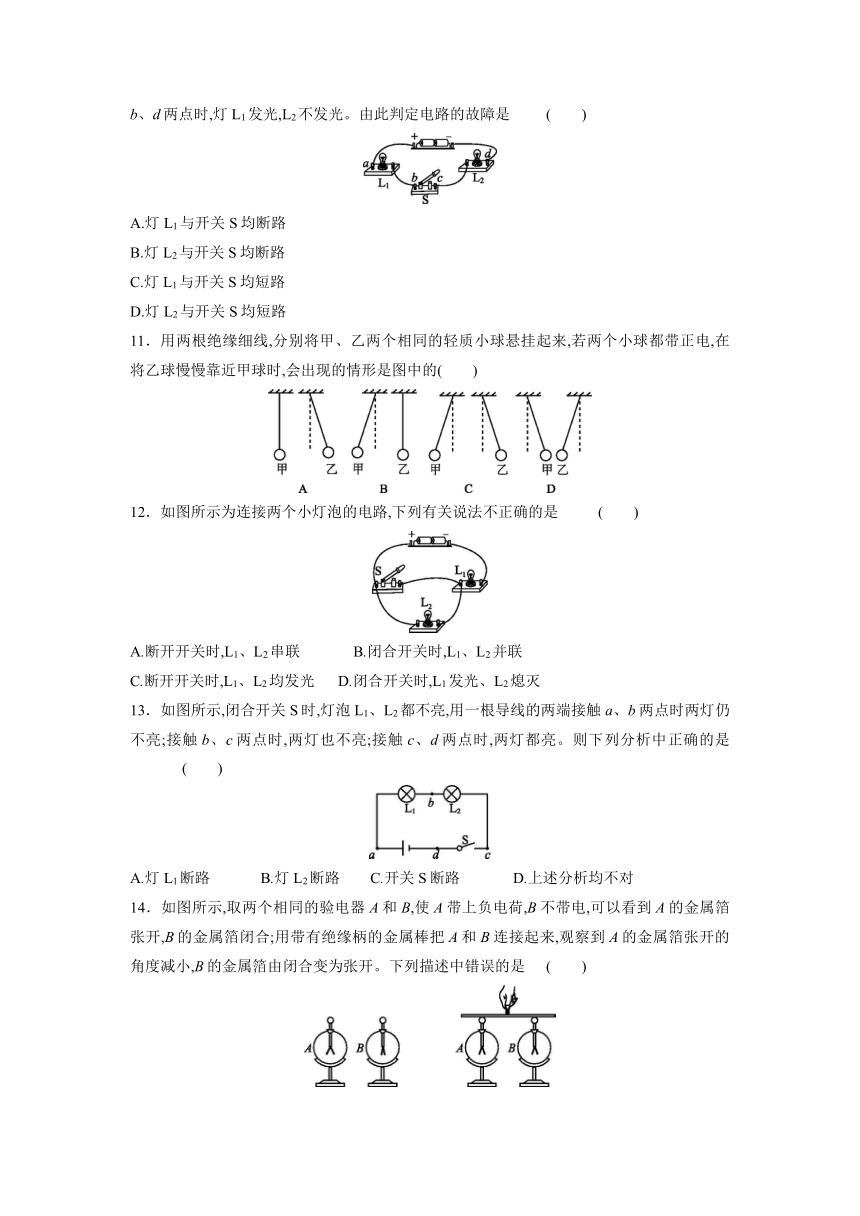

11．用两根绝缘细线,分别将甲、乙两个相同的轻质小球悬挂起来,若两个小球都带正电,在将乙球慢慢靠近甲球时,会出现的情形是图中的(　　)
12．如图所示为连接两个小灯泡的电路,下列有关说法不正确的是 (　　)
A.断开开关时,L1、L2串联 B.闭合开关时,L1、L2并联
C.断开开关时,L1、L2均发光 D.闭合开关时,L1发光、L2熄灭
13．如图所示,闭合开关S时,灯泡L1、L2都不亮,用一根导线的两端接触a、b两点时两灯仍不亮;接触b、c两点时,两灯也不亮;接触c、d两点时,两灯都亮。则下列分析中正确的是 (　　)
A.灯L1断路 B.灯L2断路 C.开关S断路 D.上述分析均不对

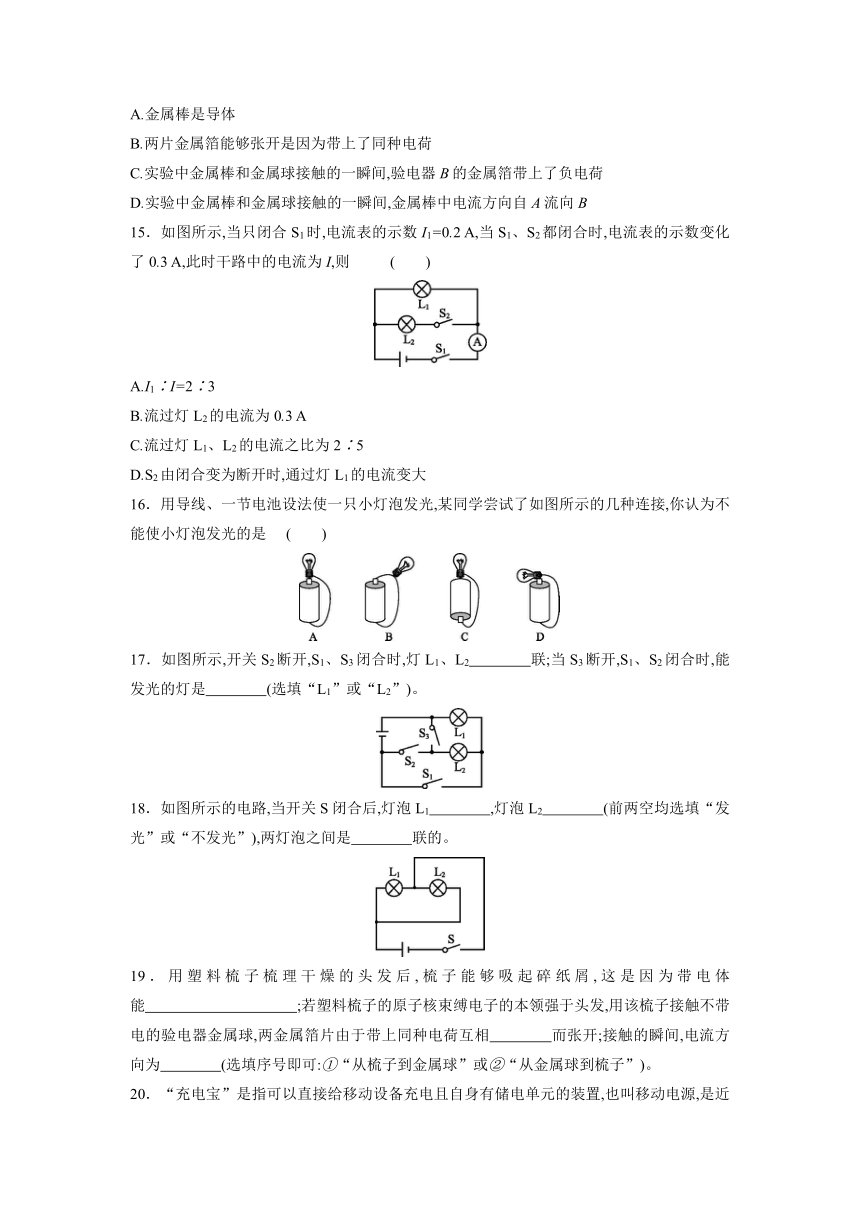

14．如图所示,取两个相同的验电器A和B,使A带上负电荷,B不带电,可以看到A的金属箔张开,B的金属箔闭合;用带有绝缘柄的金属棒把A和B连接起来,观察到A的金属箔张开的角度减小,B的金属箔由闭合变为张开。下列描述中错误的是 (　　)
A.金属棒是导体
B.两片金属箔能够张开是因为带上了同种电荷
C.实验中金属棒和金属球接触的一瞬间,验电器B的金属箔带上了负电荷
D.实验中金属棒和金属球接触的一瞬间,金属棒中电流方向自A流向B
15．如图所示,当只闭合S1时,电流表的示数I1=0.2 A,当S1、S2都闭合时,电流表的示数变化了0.3 A,此时干路中的电流为I,则 (　　)
A.I1∶I=2∶3
B.流过灯L2的电流为0.3 A
C.流过灯L1、L2的电流之比为2∶5
D.S2由闭合变为断开时,通过灯L1的电流变大
16．用导线、一节电池设法使一只小灯泡发光,某同学尝试了如图所示的几种连接,你认为不能使小灯泡发光的是 (　　)
17．如图所示,开关S2断开,S1、S3闭合时,灯L1、L2　　　　联;当S3断开,S1、S2闭合时,能发光的灯是　　　　(选填“L1”或“L2”)。
18．如图所示的电路,当开关S闭合后,灯泡L1　　　　,灯泡L2　　　　(前两空均选填“发光”或“不发光”),两灯泡之间是　　　　联的。
19．用塑料梳子梳理干燥的头发后,梳子能够吸起碎纸屑,这是因为带电体能　　　　　　　　　　;若塑料梳子的原子核束缚电子的本领强于头发,用该梳子接触不带电的验电器金属球,两金属箔片由于带上同种电荷互相　　　　而张开;接触的瞬间,电流方向为　　　　(选填序号即可:①“从梳子到金属球”或②“从金属球到梳子”)。
20．“充电宝”是指可以直接给移动设备充电且自身有储电单元的装置,也叫移动电源,是近年来比较流行的数码设备。如图所示,给充电宝充电时,充电宝相当于　　　　,而用充电宝给手机充电时,充电宝相当于　　　　。
21．某兴趣小组的同学将电子表与水培植物组合在一起,制作水培植物电子表:准备一盆水培植物,其中放养了几条小鱼和几个田螺,用镁带和铅笔芯做电极,插入水培植物的茎中,然后用导线将两个电极与一个没有电池的电子表连接成闭合电路,如图所示,发现电子表能显示示数,则插上电极的水培植物相当于闭合电路中的　　　　。
22．1911年卢瑟福用α粒子轰击原子,发现多数α粒子穿过后仍保持原来的运动方向,但有极少数α粒子发生了较大角度的偏转,α粒子运动轨迹如图所示。分析实验结果,说明在原子内部原子核所占空间很　　　　(选填“大”或“小”)。通过α粒子的运动轨迹可知α粒子带　　　　电。
23．某同学在“使用电流表测量通过某一灯泡的电流”的实验中,闭合开关后,发现电流表的指针偏转到如图甲所示的位置,于是他立即断开开关。则:
(1)测量时产生这种现象的原因是　　　　　　　　　　　　　　　。
(2)该同学为了完成实验,下一步应该采取的措施是　　　　　　　　　　　　　　　。
(3)改正错误后,该同学再闭合开关,发现电流表的示数是1.8 A,请你在图乙中画出所选的量程和指针的位置。
24．小海和小梅一起做“探究并联电路中电流的规律”实验。
(1)图甲是他们设计的电路图,图乙是他们测量电流时连接的实物电路,此时电流表测量的是　　　　(选填“A”“B”或“C”)处的电流。
(2)请在图乙中移动一根导线,测量另外一处的电流。在移动的导线上画“×”,并用笔画线代替导线连接正确的电路。移动后电流表测量的是　　　　(选填“A”“B”或“C”)处的电流。
(3)测出A、B、C三处电流如下表所示,由此得出初步结论(只写表达式):　　　　　　　　　　。小梅指出:为了得出更普遍的规律,应当进行多次实验。操作方法是:　 　。
位置 A B C
电流I/A 0.30 0.24 0.54
(4)小海利用原有的实验器材,添加一个开关,又设计了一个电路。利用这个电路,不用更换电流表的位置,就可直接测出A、B、C三处的电流,同样可得出三处电流的关系。请在虚线框中画出电路图。
【参考答案】
1．C　
2．C　
解析： 图A中开关闭合时,电流只有一条路径,依次经过这两个灯,因此是串联电路。
图B中开关断开时,两灯组成串联电路;开关闭合时,灯L2短路。
图C中开关闭合时,电流有两条路径,分别经过这两个灯,是并联电路。
图D中开关闭合时,灯泡L2短路,电路中只有L1。
3．B　
解析： 由题干可知,踩到其中任何一个模块,电视上就会播放相应的教育短片,可见两个模块相当于开关彼此并联,故B选项符合题意。
4．B　
5．C　
解析： 由题意知,当杯中的水位到达A位置时,电路接通,水位器会发出音乐声,这说明杯口处两个触点的作用相当于开关。
6．D　
解析： 当汽车开动的时候,汽油与油罐不断摩擦,会使汽油和油罐带上等量异种电荷,由于汽车的轮胎是绝缘体,电荷不会由此导入大地,而是越积越多,当达到一定程度时,会使空气电离,发生放电现象,产生电火花,使汽油燃烧甚至引发汽油罐爆炸。而在车尾装一根铁链,使所带的电荷通过铁链导入大地,能避免事故的发生。所以,给汽车装上铁链拖在地上,是运输易燃物品的必要安全措施之一。
7．C　
解析： 图A中,开关S只控制电动机,不能同时控制照明灯和电动机,故不符合题意;图B中,开关S同时控制照明灯和电动机,开关S1只控制电动机,故不符合题意;图C中,开关S同时控制照明灯和电动机,开关S1只控制照明灯,符合题意;图D中,开关S只控制照明灯,开关S1只控制电动机,故不符合题意。
8．D　
解析： 由图可知,撤掉导线a,灯L1和L2并联,电流表没有接入电路,既不能测总电流,也不能测小灯泡L1中的电流,故A、B错误;撤掉导线b,电流从电源正极出发分两支,一支经灯泡L1,一支经灯泡L2,然后共同经电流表回到负极,则电流表测量的是电路的总电流,故C错误;撤掉导线c,电流从电源正极出发分两支,一支经灯泡L1,一支经灯泡L2、电流表,两支汇合后回到负极,则电流表测量的是小灯泡L2中的电流,故D正确。
9．A
10．B　
解析： 由题知,用导线连接b、d两点时,灯L1发光,故b、d间断路;用导线连接b、c,c、d两点时,灯L1、L2均不发光,则说明灯L2与开关S均断路。
11．C
12．B　
解析： 根据实物图可知,当开关断开时,电流从电源正极流出,依次经过灯泡L2、L1回到负极,因此L1、L2串联,两灯泡均发光,故A、C正确;当闭合开关后,灯泡L2短路,电路为L1的基本电路,因此L1发光、L2熄灭,故B错误,D正确。
13．C　
解析： 如果灯L1断路,用一段导线的两端接触a、b两点时,L2会发光,故A不符合题意;如果灯L2断路,导线接触b、c两点时,L1会发光,故B不符合题意;如果开关断路,导线接触c、d两点时,电路是通路,两灯都发光,故C符合题意。
14．D　
解析： 据题意可知,该金属棒能导电,所以一定是导体,故A正确;验电器的制作原理是同种电荷相斥,故两片金属箔能够张开是因为带上了同种电荷,故B正确;原来验电器A带负电,即有多余电子,验电器B不带电,即没有多余电子,也不缺少电子,所以当用金属棒连接两验电器时,一部分电子会从A运动到B,故验电器B的金属箔由于带多余电子而带上了负电荷,故C正确;据C项可知,电子的运动方向是由A到B,由于电子带负电荷,所以电流的方向是由B到A,故D错误。
15．B　
解析： 只闭合开关S1时,此时电路为灯泡L1的简单电路,则通过灯泡L1的电流为I1=0.2 A,再闭合开关S2时,电流表示数的变化量就是通过灯泡L2的电流,大小为I2=0.3 A,流过L1、L2的电流之比==,故C选项说法错误,B选项说法正确;并联电路干路的电流I=I1+I2=0.2 A+0.3 A=0.5 A,故I1∶I=0.2 A∶0.5 A=2∶5,故A选项说法错误;并联电路中,各支路独立工作,互不影响,因此,S2由闭合变为断开时,通过L1的电流大小不会受到影响,故D选项说法错误。
16．B　
解析： 灯泡要接入电路中才能发光,即将小灯泡的底端金属点和侧边螺旋套同时接入电路。A、C、D项的接法是正确的,B项的接法是错误的,灯泡不会发光。
17．并　L1　
解析： 开关S2断开,S1、S3闭合时,电流分别流入灯泡L1、L2,所以L1、L2并联;当S3断开,S1、S2闭合时,灯L2短路,所以只有灯L1亮。
18．发光　发光　并
19．吸引轻小物体　排斥　②
20．用电器　电源
解析： 给充电宝充电时,充电宝相当于电路中的用电器,将电能转化为化学能;用充电宝给手机充电时充电宝相当于电源,将化学能转化为电能。
21．电源　
解析： 插上电极的水培植物能够使电子表显示示数,说明水培植物能够提供电能,根据电路的组成可知,插上电极的水培植物相当于闭合电路中的电源。
22．小　正　
解析： (1)绝大多数α粒子穿过后方向不变,这说明在原子内部绝大部分空间是空的,原子核所占空间很小。
(2)已知原子核带正电,由图知,α粒子远离原子核而没有靠近原子核,说明α粒子所带电荷性质与原子核所带电荷性质相同,即α粒子带正电。
23．(1)电流表量程选择小了
(2)改接电流表的0~3A量程
(3)如图所示
24．(1)C
(2)如图所示　A(或B)
(3)IC=IA+IB　换用不同规格的灯泡进行多次实验
(4)如图所示
解析： (1)电流表在干路上测量干路的电流,即C点的电流。(2)让电流表测量另一处的电流,也就是测量支路的电流,电路连接如图所示。(3)并联电路中,干路电流等于各支路电流之和,即IC=IA+IB,为得出普遍结论,实验时应采用不同规格的灯泡进行多次实验。(4)在不更换电流表位置的情况下,在支路上各接一个开关即可完成实验要求。
