2021-2022学年人教版物理九年级滚动训练
第十六章 第2节 串、并联电路中电压的规律
一、单选题
1． 如图所示，两个完全相同的电压表，均有3V、15V两个量程，开关闭合时，两个电压表的指针位置均为如图所示，则灯L1和L2两端的电压分别为（ ）
A．1.8V 9V
B．9V 1.8V
C．7.2V 1.8V
D．1.8V 7.2V
2． 如图所示电路中，闭合开关后，发现电流表有示数，电压表无示数，则故障原因可能是（ ）
A．小灯泡短路 B．小灯泡断路
C．滑动变阻器短路 D．滑动变阻器断路
3． 关于如图的电路，下面的说法正确的是（ ）
A．开关闭合后，V2的示数大于V1的示数
B．开关闭合后，V1的示数等于电源电压
C．开关闭合后，V2的示数等于V1的示数
D．开关闭合后，V1的示数减V2的示数等于L2两端电压

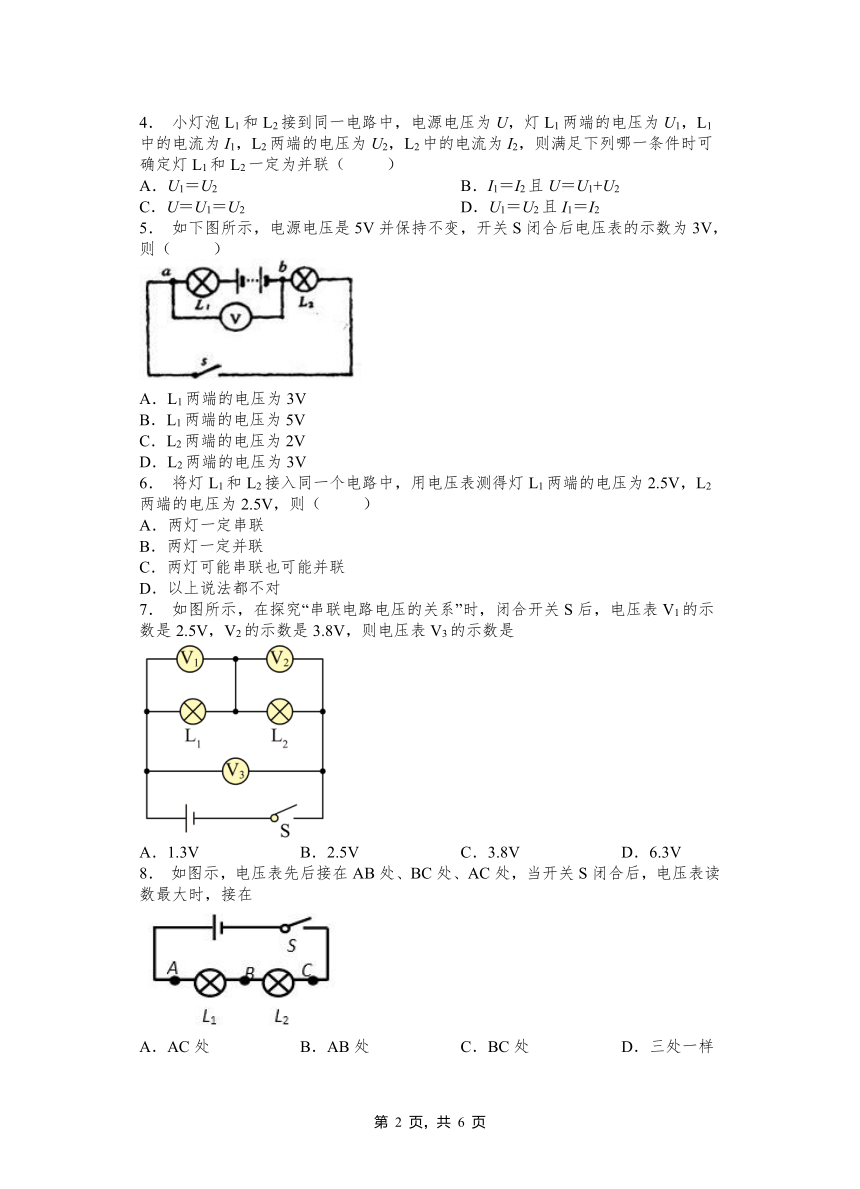

4． 小灯泡L1和L2接到同一电路中，电源电压为U，灯L1两端的电压为U1，L1中的电流为I1，L2两端的电压为U2，L2中的电流为I2，则满足下列哪一条件时可确定灯L1和L2一定为并联（ ）
A．U1＝U2 B．I1＝I2且U＝U1+U2
C．U＝U1＝U2 D．U1＝U2且I1＝I2
5． 如下图所示，电源电压是5V并保持不变，开关S闭合后电压表的示数为3V，则（ ）
A．L1两端的电压为3V
B．L1两端的电压为5V
C．L2两端的电压为2V
D．L2两端的电压为3V
6． 将灯L1和L2接入同一个电路中，用电压表测得灯L1两端的电压为2.5V，L2两端的电压为2.5V，则（ ）
A．两灯一定串联
B．两灯一定并联
C．两灯可能串联也可能并联
D．以上说法都不对
7． 如图所示，在探究“串联电路电压的关系”时，闭合开关S后，电压表V1的示数是2.5V，V2的示数是3.8V，则电压表V3的示数是
A．1.3V B．2.5V C．3.8V D．6.3V
8． 如图示，电压表先后接在AB处、BC处、AC处，当开关S闭合后，电压表读数最大时，接在
A．AC处 B．AB处 C．BC处 D．三处一样大
9． 如图所示，灯L1、L2完全相同，闭合开关S，只有一盏灯发光且只有一个电表有示数，其故障可能是（ ）
A．L1短路 B．L2短路 C．L1断路 D．L2断路
10．如图所示的电路，开关闭合后，电压表的示数是1.5V，的示数是4.5V，则电源电压是（ ）
A．1.5V B．3V C．4.5V D．6V
11．如图所示电路中，已知电源电压为10 V，闭合开关S后，电压表示数为6 V，则
A．灯L1两端的电压为6 V
B．灯L2两端的电压为6 V
C．灯L2两端的电压为4 V
D．灯L1和电源两端的电压之和为6 V
12．如图所示，S闭合，电压表示数为6V，S断开，电压表示数为3.5V，则两个灯泡甲乙两端的电压分别是（ ）
A．3.5V 2.5V B．6V 3.5V C．3.5V 6V D．3.5V 9.5V
二、填空题
13．一个小电动机工作时，要求电源电压是6 V，如果用干电池作电源，需要______节干电池串联起来，如果用铅蓄电池作电源，需要_________联起来．
14．①在图甲所示的电路中，闭合开关后电压表V1的示数为2.5V，V2的示数为________ V，V的示数为________ V；
②在乙图所示的测量电路中，闭合开关后电压表V1的示数为2.5V，且两个灯泡的规格相同．V2的示数为________ V，V的示数为________ V
15．图中三盏灯两端的电压都是2V，开关闭合后，电压表的M接线柱分别接到a、b、c、d四点时，电压表的示数分别是_______V，______ V，_______V，________V。
16．如图 所示，电源电压保持不变，当开关 S1 闭合、S2 断开时，电压表的读数是 3V；当 S1断开，S2 闭合时，电压表的读数是 4.5V，则此时 L1、L2 的电压分别是________V 和_________V．
17．小宝在探究电路中电压关系时，根据实验数据绘制了电压U2随电压U1变化的图象，如图所示，请你根据该图象写出电压U2和U1的关系式：U2=________．
18．如图所示的是用电压表测量灯L1、L2、L3及A、B与C、D两点间电压的电路。当开关S闭合后，先后测出；甲图中的电压分别为U1、U2、U3和UAB，它们之间的关系是________。乙图中的电压分别为U1、U2、U3和UCD，它们之间的关系是________。(填写公式)
19．如图，电源电压是6V且不变，S闭合后电压表示数为2V，则灯L1两端电压为___V；灯L1和灯L2的电流是_____（选填“L1”、“L2”或“一样”）大．
20．如图所示，电源电压保持不变，a是从电压表的负接线柱引出的导线接头与b处相接时，电压表示数为；使a与b处断开，然后与c处相接，闭合开关S后，电压表示数为，这时灯泡两端的电压为______
2021-2022学年人教版物理九年级第十六章 第2节 串、并联电路中电压的规律（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 C A B C D C D A D D
题号 11 12
答案 B A
二、填空题
13．4 3
14．2.5 2.5 2.5 5
15． 0 2 4 6
16．3 1.5
17．9V—U1
18． UAB＝U1+U2+U3 UCD＝U1＝U2＝U3
19．4 一样
20．
