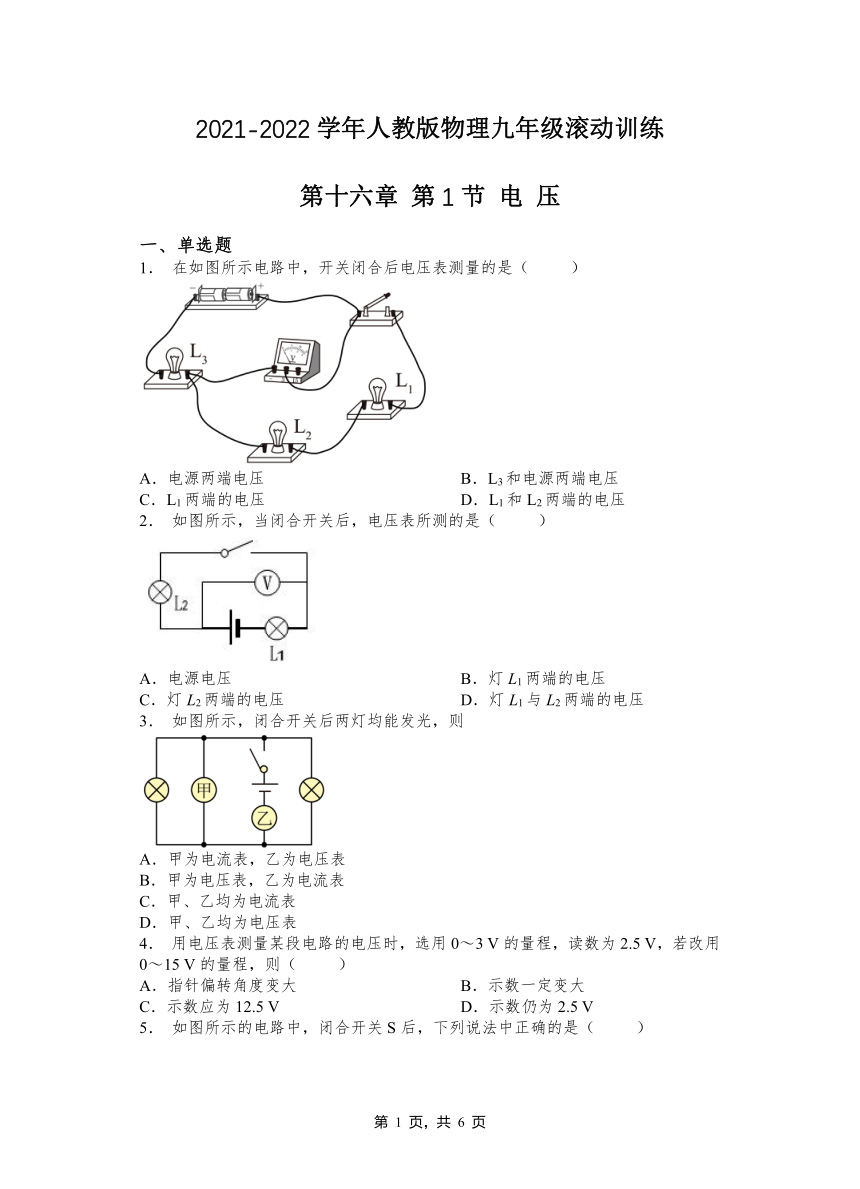

2021-2022学年人教版物理九年级滚动训练
第十六章 第1节 电 压
一、单选题
1． 在如图所示电路中，开关闭合后电压表测量的是（ ）
A．电源两端电压 B．L3和电源两端电压
C．L1两端的电压 D．L1和L2两端的电压
2． 如图所示，当闭合开关后，电压表所测的是（ ）
A．电源电压 B．灯L1两端的电压
C．灯L2两端的电压 D．灯L1与L2两端的电压
3． 如图所示，闭合开关后两灯均能发光，则
A．甲为电流表，乙为电压表
B．甲为电压表，乙为电流表
C．甲、乙均为电流表
D．甲、乙均为电压表
4． 用电压表测量某段电路的电压时，选用0～3 V的量程，读数为2.5 V，若改用0～15 V的量程，则（ ）
A．指针偏转角度变大 B．示数一定变大
C．示数应为12.5 V D．示数仍为2.5 V
5． 如图所示的电路中，闭合开关S后，下列说法中正确的是（ ）
A．灯L1和L2并联，电流表测的是L1支路的电流
B．灯L1和L2并联，电压表测的是电源电压
C．灯L1和L2串联，电压表测的是L1两端的电压
D．灯L1和L2串联，电压表测的是L2两端的电压
6． 在下图中，能用电压表直接测出灯L1两端电压的电路图是（ ）
A． B． C． D．

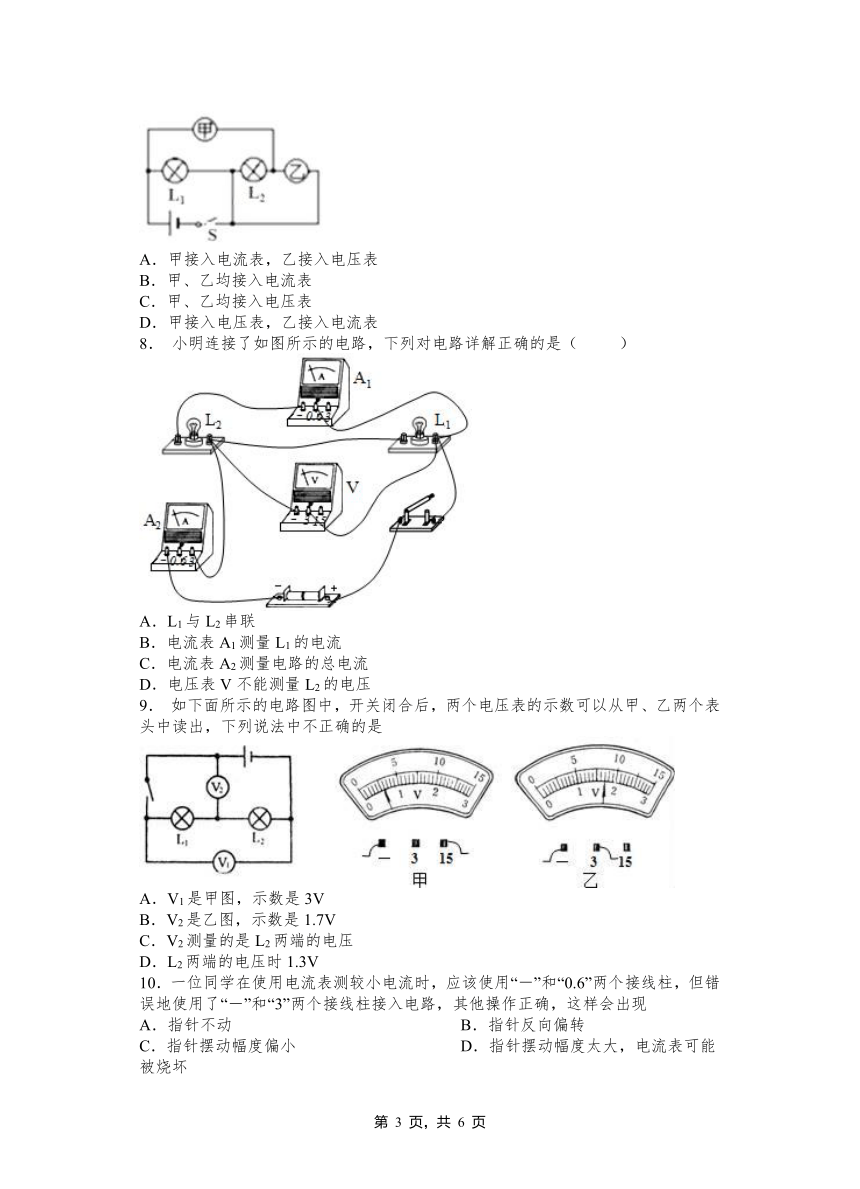

7． 如图所示电路中，甲、乙两处分别接入电流表或电压表．当S闭合后，为使两灯均能发光，则（ ）
A．甲接入电流表，乙接入电压表
B．甲、乙均接入电流表
C．甲、乙均接入电压表
D．甲接入电压表，乙接入电流表
8． 小明连接了如图所示的电路，下列对电路详解正确的是（ ）
A．L1与L2串联
B．电流表A1测量L1的电流
C．电流表A2测量电路的总电流
D．电压表V不能测量L2的电压
9． 如下面所示的电路图中，开关闭合后，两个电压表的示数可以从甲、乙两个表头中读出，下列说法中不正确的是
A．V1是甲图，示数是3V
B．V2是乙图，示数是1.7V
C．V2测量的是L2两端的电压
D．L2两端的电压时1.3V
10．一位同学在使用电流表测较小电流时，应该使用“－”和“0.6”两个接线柱，但错误地使用了“－”和“3”两个接线柱接入电路，其他操作正确，这样会出现
A．指针不动 B．指针反向偏转
C．指针摆动幅度偏小 D．指针摆动幅度太大，电流表可能被烧坏
11．如图所示电路，开关闭合后由于电路中有一处发生故障，导致电压表示数变为零，则关于电路故障，以下判断正确的是（ ）
A．一定是灯泡L1断路 B．一定是灯泡L2断路
C．可能是灯泡L1短路 D．可能是灯泡L2短路
12．下列说法中正确的是（ ）
A．电路中只要有电压，就一定会有电流
B．电压是产生电流的必要条件
C．电路中有电源就一定会有持续电流
D．通过导体的电压是形成电流的原因
二、填空题
13．电压用字母____表示，国际制单位的主单位是_______，简称___，符号是____。常用单位有千伏（KV）和毫伏（mV）。1KV = 103V=106mV。家庭照明电路的电压是_____V；一节干电池的电压是______V；一节蓄电池的电压是_____V；对人体安全的电压不高于_____V。
14．如图所示，图甲中电压表的分度值为 ______ V，读数为 ______ V；若使用前出现如图乙所示的情况，则原因是 ______ 。
15．一般照明电路的电压为_____伏，只有不高于__________伏的电压对人体是安全的；二 节干电池的电压是_______伏；一只节蓄电池的电压为_______伏．
16．灯L1与灯L2串联，先用电压表测灯L1两端的电压，如图所示．再测L2两端电压时，只将电压表接A端改接C端，这种接法______（填“正确”或“不正确”）．理由是______．
17．如图所示，甲、乙分别为测量同一电路两个用电器的两端电压示数，由此可以断定该电路的连接方式________（填“一定是并联”“一定是串联”或“可能是并联”），甲电压表的示数为________V，乙电压表的示数为________V．
18．如图的电路中，测电源电压的是_____表，闭合电键，V1、V2表示数如图所示，由如图、2中的信息可知，灯L1两端的电压是_____伏，灯L2两端的电压是_____伏．
19．电压表的使用：A、电压表应该与被测电路______联；B、要使电流从电压表的___接线柱流进，____接线柱流出。C、根据被测电路的电压选择适当的_______（被测电压不要超过电压表的量程，预先不知道被测电压的大约值时，先用________试触）。
20．普通公路上照明的路灯其电压为__________伏，这个电压是属于__________（选填“高"或“低"）压；大桥上的路灯可以同时亮起、同时熄灭，路灯之间是__________（选填“串联"或“并联”）连接的。
2021-2022学年人教版物理九年级第十六章 第1节 电压（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 D C B D C C A C C C
题号 11 12
答案 D B
二、填空题
13．U 伏特 伏 V 220 1.5 2 36
14．0.1 2.3 电压表未调零
15．220；36；3；2．
16．不正确 电压表的正、负接线柱接反了
17．一定是串联 1.2 12
18．V1电压 2.3 1.7
19．并 正 负 量程 大量程
20．220 低 并联
