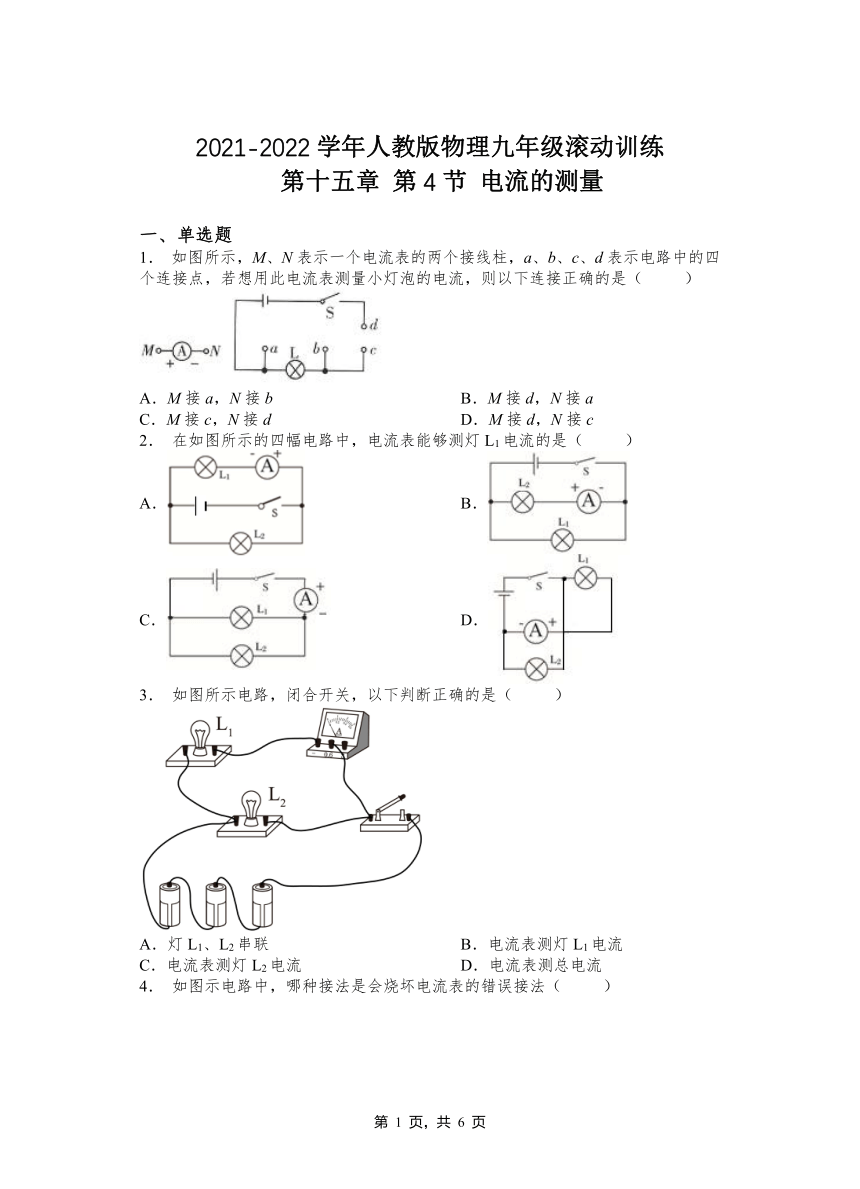

2021-2022学年人教版物理九年级滚动训练
第十五章 第4节 电流的测量
一、单选题
1． 如图所示，M、N表示一个电流表的两个接线柱，a、b、c、d表示电路中的四个连接点，若想用此电流表测量小灯泡的电流，则以下连接正确的是（ ）
A．M接a，N接b B．M接d，N接a
C．M接c，N接d D．M接d，N接c
2． 在如图所示的四幅电路中，电流表能够测灯L1电流的是（ ）
A． B．
C． D．
3． 如图所示电路，闭合开关，以下判断正确的是（ ）
A．灯L1、L2串联 B．电流表测灯L1电流
C．电流表测灯L2电流 D．电流表测总电流

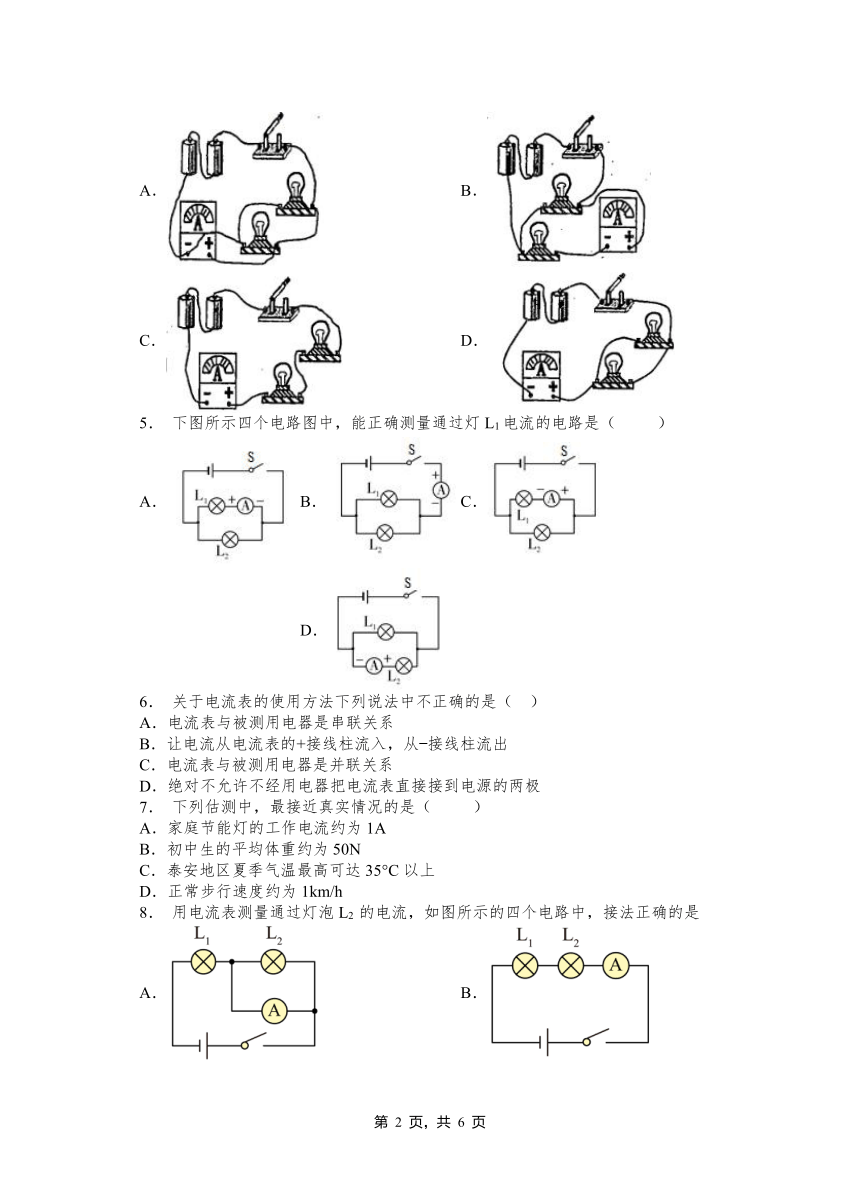

4． 如图示电路中，哪种接法是会烧坏电流表的错误接法（ ）
A． B．
C． D．
5． 下图所示四个电路图中，能正确测量通过灯L1电流的电路是（ ）
A． B． C． D．
6． 关于电流表的使用方法下列说法中不正确的是（）
A．电流表与被测用电器是串联关系
B．让电流从电流表的+接线柱流入，从 接线柱流出
C．电流表与被测用电器是并联关系
D．绝对不允许不经用电器把电流表直接接到电源的两极
7． 下列估测中，最接近真实情况的是（ ）
A．家庭节能灯的工作电流约为1A
B．初中生的平均体重约为50N
C．泰安地区夏季气温最高可达35°C以上
D．正常步行速度约为1km/h

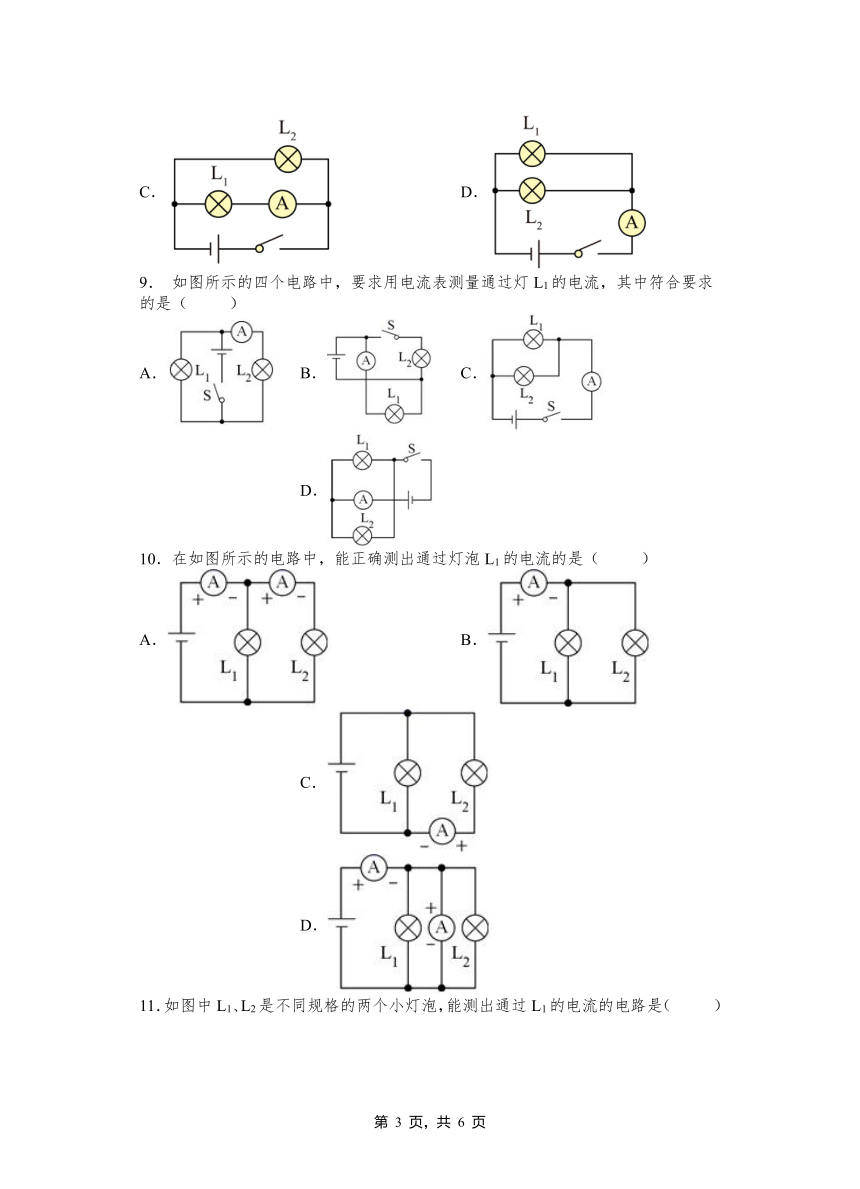

8． 用电流表测量通过灯泡L2 的电流，如图所示的四个电路中，接法正确的是
A． B．
C． D．
9． 如图所示的四个电路中，要求用电流表测量通过灯L1的电流，其中符合要求的是（ ）
A． B． C． D．
10．在如图所示的电路中，能正确测出通过灯泡L1的电流的是（ ）
A． B． C． D．
11．如图中L1、L2是不同规格的两个小灯泡，能测出通过L1的电流的电路是（ ）
A． B．
C． D．
12．下列用电流表测通过灯L1的电流的各电路图正确的是（ ）
A． B．
C． D．
二、填空题
13．测量电流大小的仪表叫________，它的元件符号是________，电流表有两个量程，分别是________安和________安，测量普通白炽灯的电流用________的量程比较合适，这时它的分度值为________安．
14．小红用实验室常用的一种电流表测通过一只小灯泡的电流大小的实验。当导线a、b分别与标有“-”和“3”的接线柱相连时，电流表指针偏转情况如图甲所示，则此时，电流是从导线_________（填（“a”或“b”）流入电流表：小红及时纠正错误，检查电路连接无误后，闭合开关，电流表指针如图乙所示，则此时电流表的读数为___________。
15．读出如图1和如图2的电流表的示数。I1=_________A ，I2=_________A 。
16．电流表的使用规则是：
（1）电流表应与被测电路________联；
（2）连接电流表时，应让电流从________接线柱流进，从________接线柱流出；
（3）被测电路中的电流不要超过电流表的________；
（4）绝不允许不经过用电器而把电流表直接连到________上．否则，会因________过大，而损坏________．
17．电流表是用来测量________的仪器，电流表的测量范围叫________．要测量电路中通过某个元件的电流，必须把电流表与这个元件________起来，并且要使电流从电流表的________接线柱流进，从________接线柱流出．
18．某同学用电流表测量电流时，发现电流表指针偏转较小，这是因为________；另一位同学发现电流表指针偏转到右边没有刻度的地方，这是因为________．
19．完成下列单位换算
(1)0.8A=________mA=________μA
(2)700μA=________mA=________A
(3)100mA=________A
20．如图所示的是对同一段电路先后两次测量的结果。甲采用的是________量程，示数是 ________A；乙采用的是_______量程，示数是 _________A。
2021-2022学年人教版物理九年级第十五章 第4节 电流的测量（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 C D B A C C C B B A
题号 11 12
答案 C C
二、填空题
13．电流表； 0～0.6；0～3；0～0.6A；0.02A
14．a 0.32A
15．0.421.4
16．串 正 负 量程 电源两极 电流 电源
17．电路电流 量程 串联 正 负
18．. 电流表量程选大了 电流表量程选小了
19．800 8×105 0.7 7×10-4 0.1
20．0A-3A2.40A-0.6A0.52
