第十八章 第3节 测量小灯泡的电功率 练习 2021-2022学年人教版物理九年级 （含答案）

2021-2022学年人教版物理九年级滚动训练
第十八章 第3节 测量小灯泡的电功率
一、单选题
1． 如图所示的电路中，电源电压U保持不变，小灯泡的额定电压为U0，且UU0，定值电阻的阻值为R．在不改变电路连接的情况下，能测出小灯泡额定功率的是（ ）
A．
B．
C．
D．
2． 为了测定小灯泡的额定功率，在具体实验操作中，手和眼的分工应该是
A．手按开关，眼观电流表
B．手移动变阻器的滑片，眼观电流表
C．手移动变阻器的滑片，眼观电压表
D．手移动变阻器的滑片，眼看小灯泡是否发光
3． 型号为L1“220V 60W”，L2“110V 60W”，L3“36V 60W”的灯泡在各自的额定电压下工作（ ）
A．L1最亮 B．L2最亮
C．L3最亮 D．亮度相同
4． 甲灯标有“36V 40W”的字样，乙灯标有“220V 40W”的字样，两灯均正常工作时
A．甲灯比乙灯亮 B．乙灯比甲灯亮 C．两盏灯一样亮 D．无法比较亮度

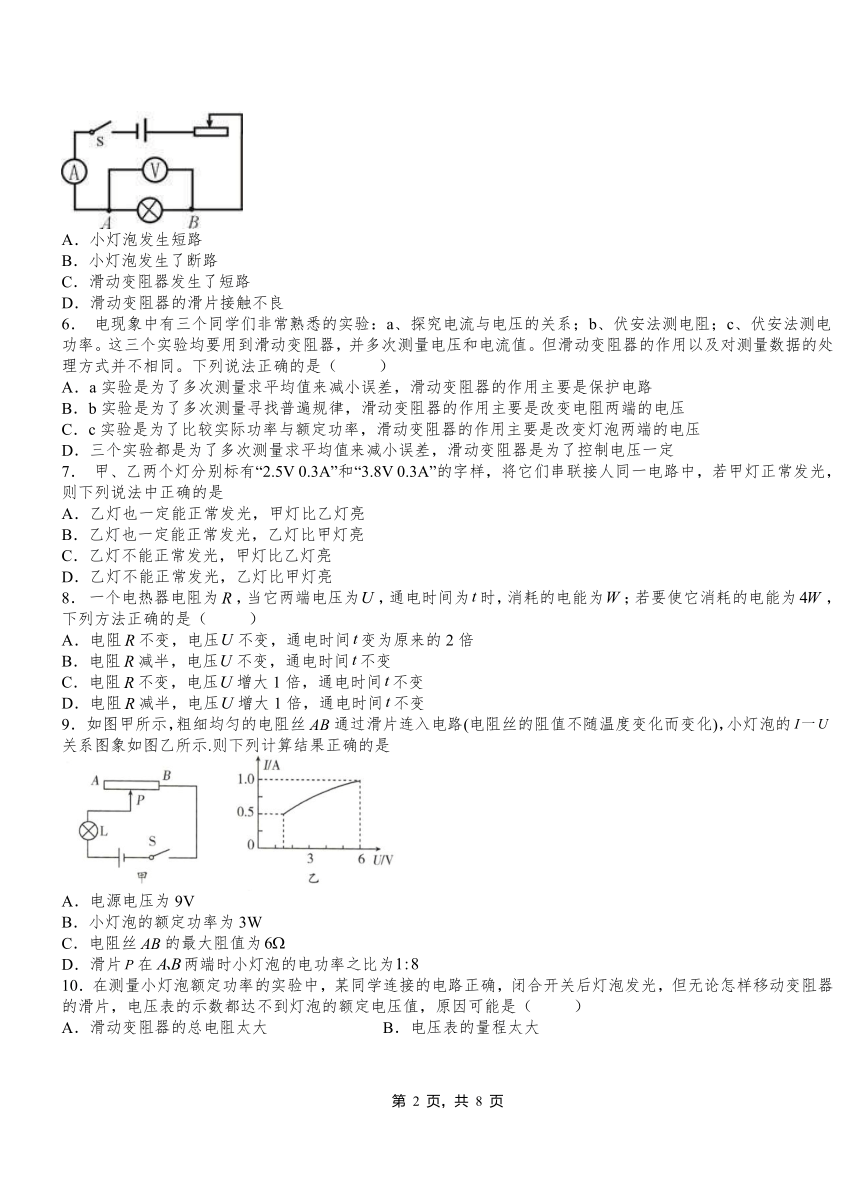

5． 小明“测量小灯泡的电功率”，根据如图所示的电路连好电路后，闭合开关S，发现灯泡不发光，电压表无示数，电流表有示数但为超出量程，则产生这一现象的原因可能是
A．小灯泡发生短路
B．小灯泡发生了断路
C．滑动变阻器发生了短路
D．滑动变阻器的滑片接触不良
6． 电现象中有三个同学们非常熟悉的实验：a、探究电流与电压的关系；b、伏安法测电阻；c、伏安法测电功率。这三个实验均要用到滑动变阻器，并多次测量电压和电流值。但滑动变阻器的作用以及对测量数据的处理方式并不相同。下列说法正确的是（ ）
A．a实验是为了多次测量求平均值来减小误差，滑动变阻器的作用主要是保护电路
B．b实验是为了多次测量寻找普遍规律，滑动变阻器的作用主要是改变电阻两端的电压
C．c实验是为了比较实际功率与额定功率，滑动变阻器的作用主要是改变灯泡两端的电压
D．三个实验都是为了多次测量求平均值来减小误差，滑动变阻器是为了控制电压一定
7． 甲、乙两个灯分别标有“2.5V 0.3A”和“3.8V 0.3A”的字样，将它们串联接人同一电路中，若甲灯正常发光，则下列说法中正确的是
A．乙灯也一定能正常发光，甲灯比乙灯亮
B．乙灯也一定能正常发光，乙灯比甲灯亮
C．乙灯不能正常发光，甲灯比乙灯亮
D．乙灯不能正常发光，乙灯比甲灯亮
8． 一个电热器电阻为，当它两端电压为，通电时间为时，消耗的电能为；若要使它消耗的电能为，下列方法正确的是（ ）
A．电阻不变，电压不变，通电时间变为原来的2倍
B．电阻减半，电压不变，通电时间不变
C．电阻不变，电压增大1倍，通电时间不变
D．电阻减半，电压增大1倍，通电时间不变
9． 如图甲所示，粗细均匀的电阻丝通过滑片连入电路(电阻丝的阻值不随温度变化而变化)，小灯泡的关系图象如图乙所示.则下列计算结果正确的是
A．电源电压为9V
B．小灯泡的额定功率为3W
C．电阻丝的最大阻值为
D．滑片在两端时小灯泡的电功率之比为
10．在测量小灯泡额定功率的实验中，某同学连接的电路正确，闭合开关后灯泡发光，但无论怎样移动变阻器的滑片，电压表的示数都达不到灯泡的额定电压值，原因可能是（ ）
A．滑动变阻器的总电阻太大 B．电压表的量程太大
C．电流表的量程太小 D．电源电压太低

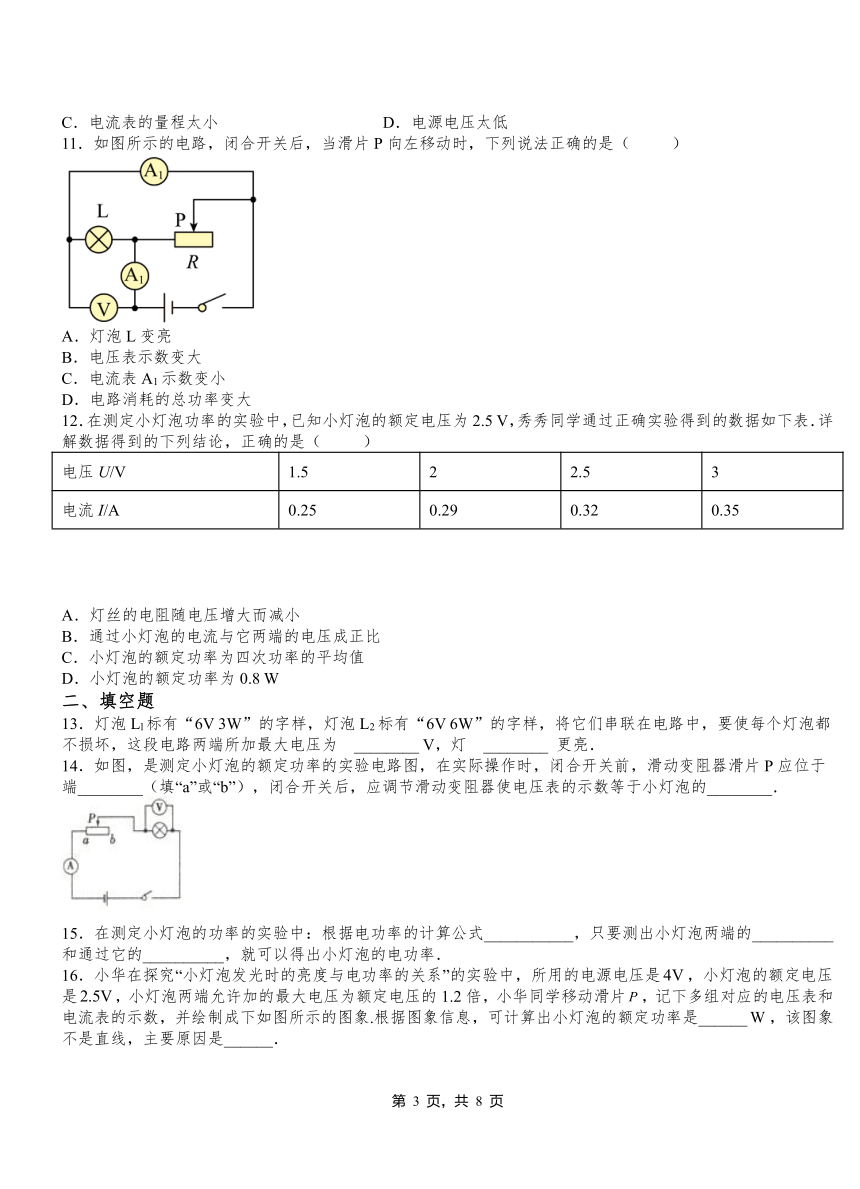

11．如图所示的电路，闭合开关后，当滑片P向左移动时，下列说法正确的是（ ）
A．灯泡L变亮
B．电压表示数变大
C．电流表A1示数变小
D．电路消耗的总功率变大
12．在测定小灯泡功率的实验中，已知小灯泡的额定电压为2.5 V，秀秀同学通过正确实验得到的数据如下表．详解数据得到的下列结论，正确的是（ ）
电压U/V 1.5 2 2.5 3
电流I/A 0.25 0.29 0.32 0.35
A．灯丝的电阻随电压增大而减小
B．通过小灯泡的电流与它两端的电压成正比
C．小灯泡的额定功率为四次功率的平均值
D．小灯泡的额定功率为0.8 W
二、填空题
13．灯泡Ll标有“6V 3W”的字样，灯泡L2标有“6V 6W”的字样，将它们串联在电路中，要使每个灯泡都不损坏，这段电路两端所加最大电压为 ________ V，灯 ________ 更亮．
14．如图，是测定小灯泡的额定功率的实验电路图，在实际操作时，闭合开关前，滑动变阻器滑片P应位于端________（填“a”或“b”），闭合开关后，应调节滑动变阻器使电压表的示数等于小灯泡的________．
15．在测定小灯泡的功率的实验中：根据电功率的计算公式___________，只要测出小灯泡两端的__________和通过它的__________，就可以得出小灯泡的电功率．
16．小华在探究“小灯泡发光时的亮度与电功率的关系”的实验中，所用的电源电压是，小灯泡的额定电压是，小灯泡两端允许加的最大电压为额定电压的1.2倍，小华同学移动滑片，记下多组对应的电压表和电流表的示数，并绘制成下如图所示的图象.根据图象信息，可计算出小灯泡的额定功率是______，该图象不是直线，主要原因是______．
17．在测量小灯泡的实际功率时，应________，以观察灯泡在不同电压下的发光情况.但在测某小灯泡的额定功率时，就只能________，即测小灯泡在________电压下的功率；因为任何用电器都只有一个固定的额定功率.
18．现有两只小灯泡L1“12 V　12 W”、L2“12 V　6 W”，则它们的电阻之比为____________。若将它们与某电源连接成一个串联电路，其中一灯正常发光，另一灯较暗，电源电压为______V。(灯丝电阻不变)
19．下表是小林在实验中记录的实验数据，请根据表中数据归纳出电功率P与电阻R的关系：P=________．
R/Ω 10 20 30 40 50 60
P/W 5 7 9 11 13 15
20．如图所示的电路中，灯泡L1、L2分别标有“6 V 3.6 W”和“12 V 6 W”的字样(不考虑温度对灯丝电阻的影响).开关闭合后要使其中一只灯泡正常发光，另一只灯泡不会烧坏，甲图中电压表最大示数为_____V；乙图中，电流表最大示数为______________A．
三、实验题
21．在“测量小灯泡的电功率”实验中，电源电压恒为6V，小灯泡的额定电压是2.5V，按图甲所示的电路进行探究。
（1）若连接电路后闭合开关，电压表、电流表的示数都较小，灯泡几乎不发光，移动滑片P也不能改变灯的亮度，原因是把滑动变阻器的 ______ （选填“AB”、“AC”或“CD”）接线柱接入电路。
(2)排除故障后，按图所示的电路继续进行实验，测出了灯泡的相关物理量，记录的数据和部分的计算结果如下表，表中的实际功率还没计算出来。
次数 电压/V 电流/A 实际功率/W 电阻/Ω
1 1.6 0.20 8.00
2 2.5 0.24 10.42
3 2.8 0.26 10.77
①第一次至第二次实验过程中，滑动变阻器的滑片P应向 ______ （选填“左”或“右”）端移动。
②根据表中数据可知，小灯泡的额定功率是 ______ 。
③灯泡的亮度变化是：第二次比第一次亮，第三次比第二次更亮。结合表中数据得出的结论是：小灯泡越亮，它的实际功率越 ______ 。
(3)实验结束后同学们讨论：
①有同学认为：只需要把小灯泡换成 ______ ，该实验可以用来研究导体中的电流与电压的关系。
②有同学认为：用上表中灯泡的三次电阻的平均值代表它的电阻更准确。这种说法是错误的，原因是忽略了 ______ 对小灯泡电阻的影响。
(4)完成上面实验后小明同学进行了反思，如果电压表损坏了，能不能用其他实验器材来完成实验呢，经过思考，他选用了一个阻值为10Ω的定值电阻，设计了如图乙所示的电路，请将实验步骤补充完整。
①闭合开关S1，将S2拨到触点“1”，移动滑动变阻器滑片，使电流表的示数为 ______ ；
②保持滑动变阻器的滑片位置不变，再将开关S2拨到触点“2”，读出电流表的示数I；
③灯泡额定功率的表达式为P额 = ______ （用已知量和测量量表示）。
22．在“测定小灯泡的电功率”的实验中，选用如图甲所示的器材，其中电源电压为6V，小灯泡的额定电压为2.5V（灯丝电阻约为12Ω）。
（1）为了能够顺利完成实验探究，下列两种规格的滑动变阻器应选用___________；
A．“10Ω0.5A”的滑动变阻器 B．“50Ω0.5A”的滑动变阻器
（2）用笔画线代替导线，将图甲所示的实物电路连接完整。（_______）
（3）闭合开关后，小刚发现电流表和电压表有示数但都很小，且看不到小灯泡发光，其小灯泡不发光原因是___________。
（4）当变阻器滑片P移到某一位置时，电压表示数如图乙所示，为___________V。要测小灯泡的额定功率，应将滑片P向___________（选填“A”或“B”）端移动，使电压表示数为2.5V。
（5）完成上述实验后，小华在缺少电压表的情况下，根据绘制出的小灯泡电流与电压关系图像，设计出了一个测未知定值电阻的电路，如图丁所示。根据电路图写出了其中一次测量的实验步骤：
①开关S1闭合，S2断开，此时灯泡与电阻并联，它们两端电压相等，调节滑动变阻器，当电流表的示数为0.25A时，灯泡正常发光，灯泡两端电压等于2.5V。
②保持滑片位置不动，断开开关S1，闭合开关S2，此时电流表测干路电流，记下电流表的读数为I。表达式：Rx=___________。
2021-2022学年人教版物理九年级第十八章 第3节 测量小灯泡的电功率（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 C C D C A C B C D D
题号 11 12
答案 D D
二、填空题
13．9 L1
14．b 额定电压
15．P=UI 电压 电流
16．0.5 灯丝电阻随温度升高而增大
17．多测几次 测一次 额定
18．1∶2 18
19．（0.2W/Ω）×R+3W
20．17 0.25
三、实验题
21．AB 左 0.6W 大 定值电阻 温度 0.25A 2.5V×（I-0.25A）
22．B 变阻器连入电路中的电阻最大 1.8 A
