一、单选题

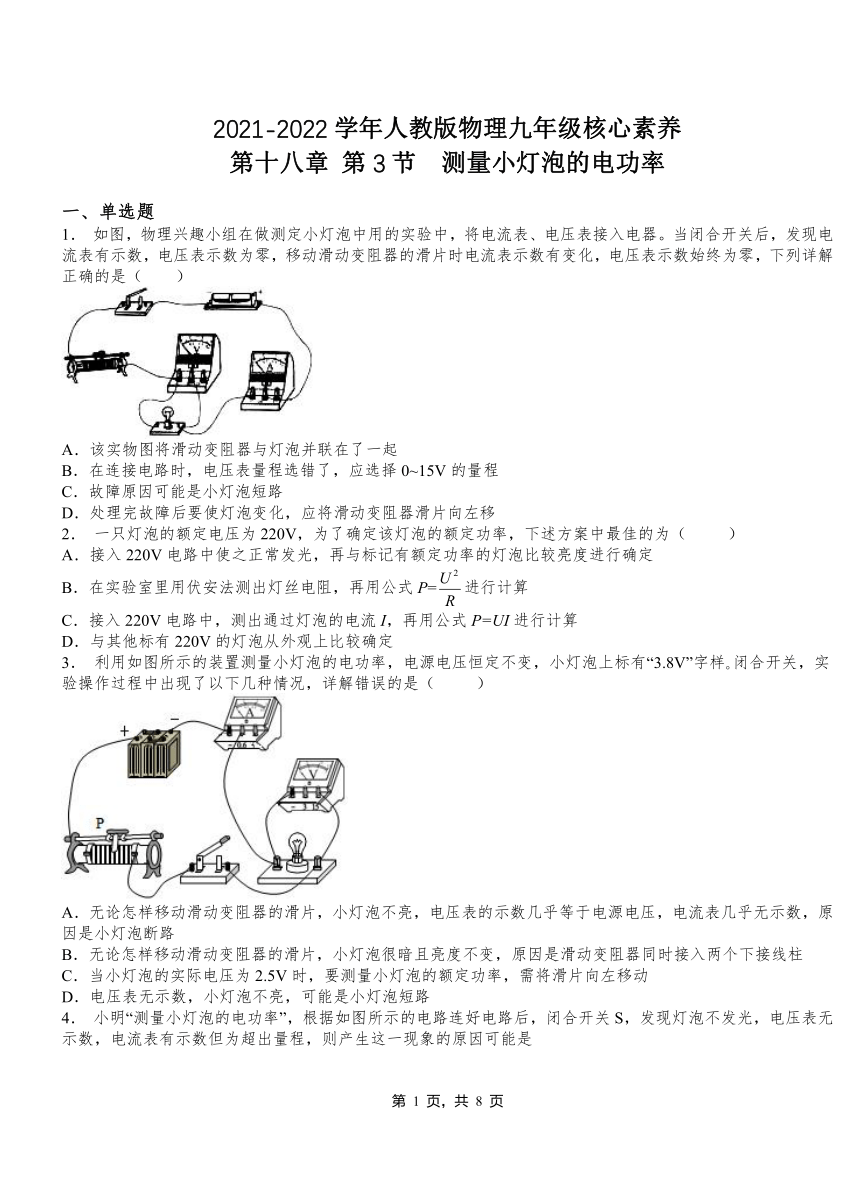

1． 如图，物理兴趣小组在做测定小灯泡中用的实验中，将电流表、电压表接入电器。当闭合开关后，发现电流表有示数，电压表示数为零，移动滑动变阻器的滑片时电流表示数有变化，电压表示数始终为零，下列详解正确的是（ ）
A．该实物图将滑动变阻器与灯泡并联在了一起
B．在连接电路时，电压表量程选错了，应选择0~15V的量程
C．故障原因可能是小灯泡短路
D．处理完故障后要使灯泡变化，应将滑动变阻器滑片向左移
2． 一只灯泡的额定电压为220V，为了确定该灯泡的额定功率，下述方案中最佳的为（ ）
A．接入220V电路中使之正常发光，再与标记有额定功率的灯泡比较亮度进行确定
B．在实验室里用伏安法测出灯丝电阻，再用公式P=进行计算
C．接入220V电路中，测出通过灯泡的电流I，再用公式P=UI进行计算
D．与其他标有220V的灯泡从外观上比较确定
3． 利用如图所示的装置测量小灯泡的电功率，电源电压恒定不变，小灯泡上标有“3.8V”字样 闭合开关，实验操作过程中出现了以下几种情况，详解错误的是（ ）
A．无论怎样移动滑动变阻器的滑片，小灯泡不亮，电压表的示数几乎等于电源电压，电流表几乎无示数，原因是小灯泡断路
B．无论怎样移动滑动变阻器的滑片，小灯泡很暗且亮度不变，原因是滑动变阻器同时接入两个下接线柱
C．当小灯泡的实际电压为2.5V时，要测量小灯泡的额定功率，需将滑片向左移动
D．电压表无示数，小灯泡不亮，可能是小灯泡短路
4． 小明“测量小灯泡的电功率”，根据如图所示的电路连好电路后，闭合开关S，发现灯泡不发光，电压表无示数，电流表有示数但为超出量程，则产生这一现象的原因可能是
A．小灯泡发生短路
B．小灯泡发生了断路
C．滑动变阻器发生了短路
D．滑动变阻器的滑片接触不良

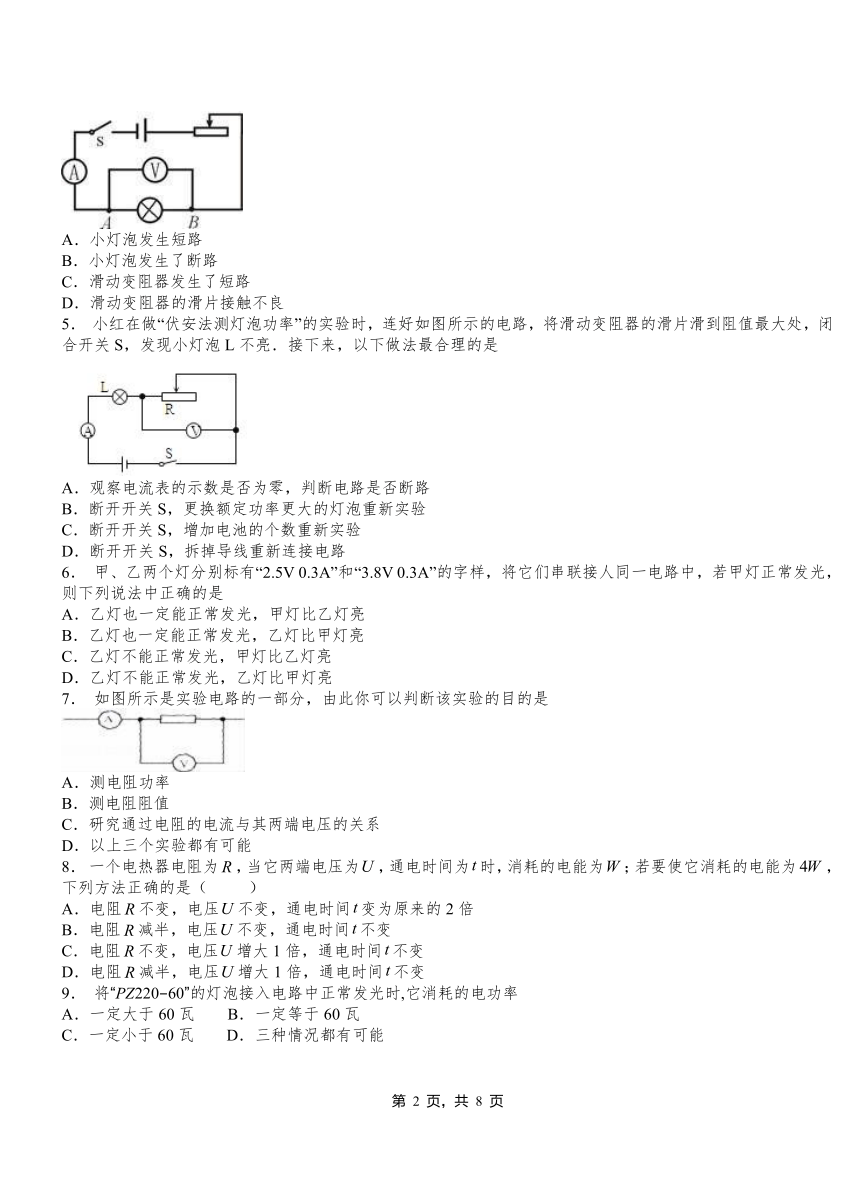

5． 小红在做“伏安法测灯泡功率”的实验时，连好如图所示的电路，将滑动变阻器的滑片滑到阻值最大处，闭合开关S，发现小灯泡L不亮．接下来，以下做法最合理的是
A．观察电流表的示数是否为零，判断电路是否断路
B．断开开关S，更换额定功率更大的灯泡重新实验
C．断开开关S，增加电池的个数重新实验
D．断开开关S，拆掉导线重新连接电路
6． 甲、乙两个灯分别标有“2.5V 0.3A”和“3.8V 0.3A”的字样，将它们串联接人同一电路中，若甲灯正常发光，则下列说法中正确的是
A．乙灯也一定能正常发光，甲灯比乙灯亮
B．乙灯也一定能正常发光，乙灯比甲灯亮
C．乙灯不能正常发光，甲灯比乙灯亮
D．乙灯不能正常发光，乙灯比甲灯亮
7． 如图所示是实验电路的一部分，由此你可以判断该实验的目的是
A．测电阻功率
B．测电阻阻值
C．研究通过电阻的电流与其两端电压的关系
D．以上三个实验都有可能
8． 一个电热器电阻为，当它两端电压为，通电时间为时，消耗的电能为；若要使它消耗的电能为，下列方法正确的是（ ）
A．电阻不变，电压不变，通电时间变为原来的2倍
B．电阻减半，电压不变，通电时间不变
C．电阻不变，电压增大1倍，通电时间不变
D．电阻减半，电压增大1倍，通电时间不变
9． 将“PZ220 60”的灯泡接入电路中正常发光时,它消耗的电功率
A．一定大于60瓦 B．一定等于60瓦
C．一定小于60瓦 D．三种情况都有可能

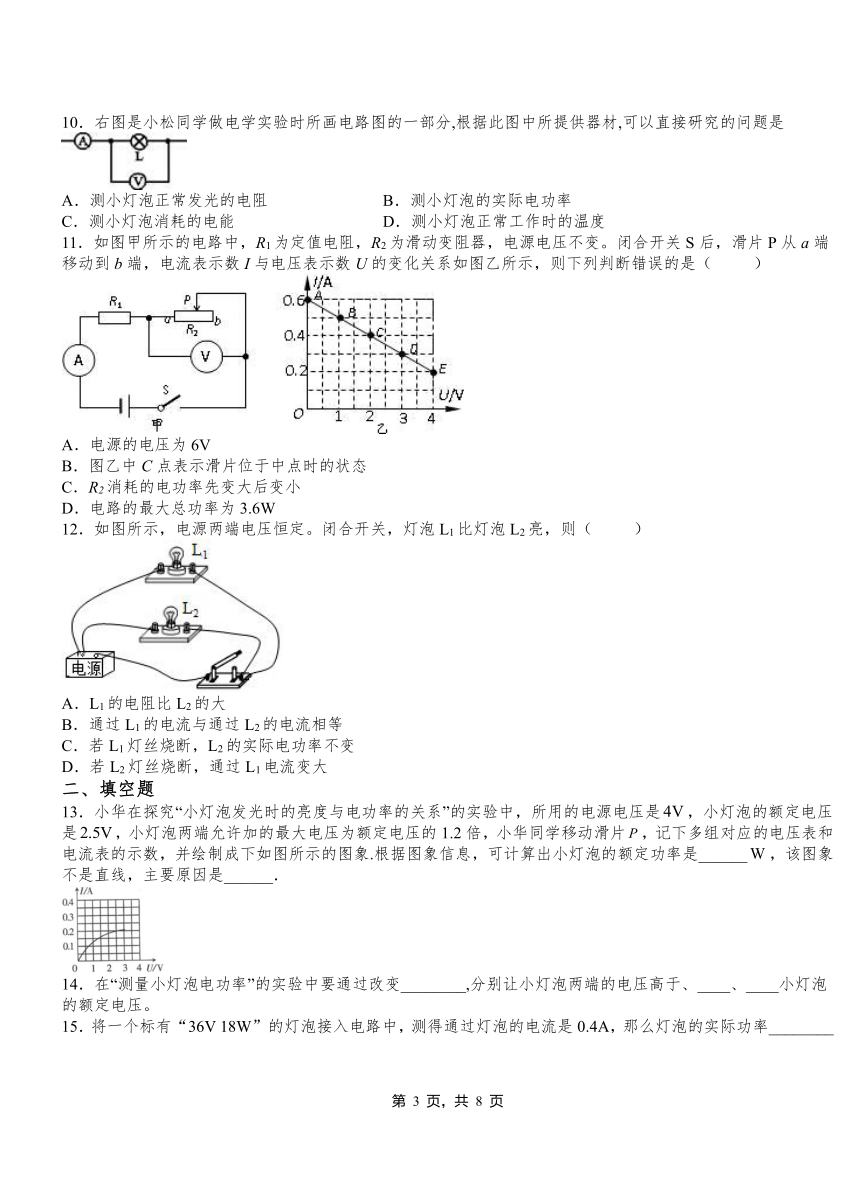

10．右图是小松同学做电学实验时所画电路图的一部分,根据此图中所提供器材,可以直接研究的问题是
A．测小灯泡正常发光的电阻 B．测小灯泡的实际电功率
C．测小灯泡消耗的电能 D．测小灯泡正常工作时的温度
11．如图甲所示的电路中，R1为定值电阻，R2为滑动变阻器，电源电压不变。闭合开关S后，滑片P从a端移动到b端，电流表示数I与电压表示数U的变化关系如图乙所示，则下列判断错误的是（ ）
A．电源的电压为6V
B．图乙中C点表示滑片位于中点时的状态
C．R2消耗的电功率先变大后变小
D．电路的最大总功率为3.6W
12．如图所示，电源两端电压恒定。闭合开关，灯泡L1比灯泡L2亮，则（ ）
A．L1的电阻比L2的大
B．通过L1的电流与通过L2的电流相等
C．若L1灯丝烧断，L2的实际电功率不变
D．若L2灯丝烧断，通过L1电流变大
二、填空题
13．小华在探究“小灯泡发光时的亮度与电功率的关系”的实验中，所用的电源电压是，小灯泡的额定电压是，小灯泡两端允许加的最大电压为额定电压的1.2倍，小华同学移动滑片，记下多组对应的电压表和电流表的示数，并绘制成下如图所示的图象.根据图象信息，可计算出小灯泡的额定功率是______，该图象不是直线，主要原因是______．
14．在“测量小灯泡电功率”的实验中要通过改变________,分别让小灯泡两端的电压高于、____、____小灯泡的额定电压。
15．将一个标有“36V 18W”的灯泡接入电路中，测得通过灯泡的电流是0.4A，那么灯泡的实际功率________额定功率（填“大于”、“等于”或“小于”）。

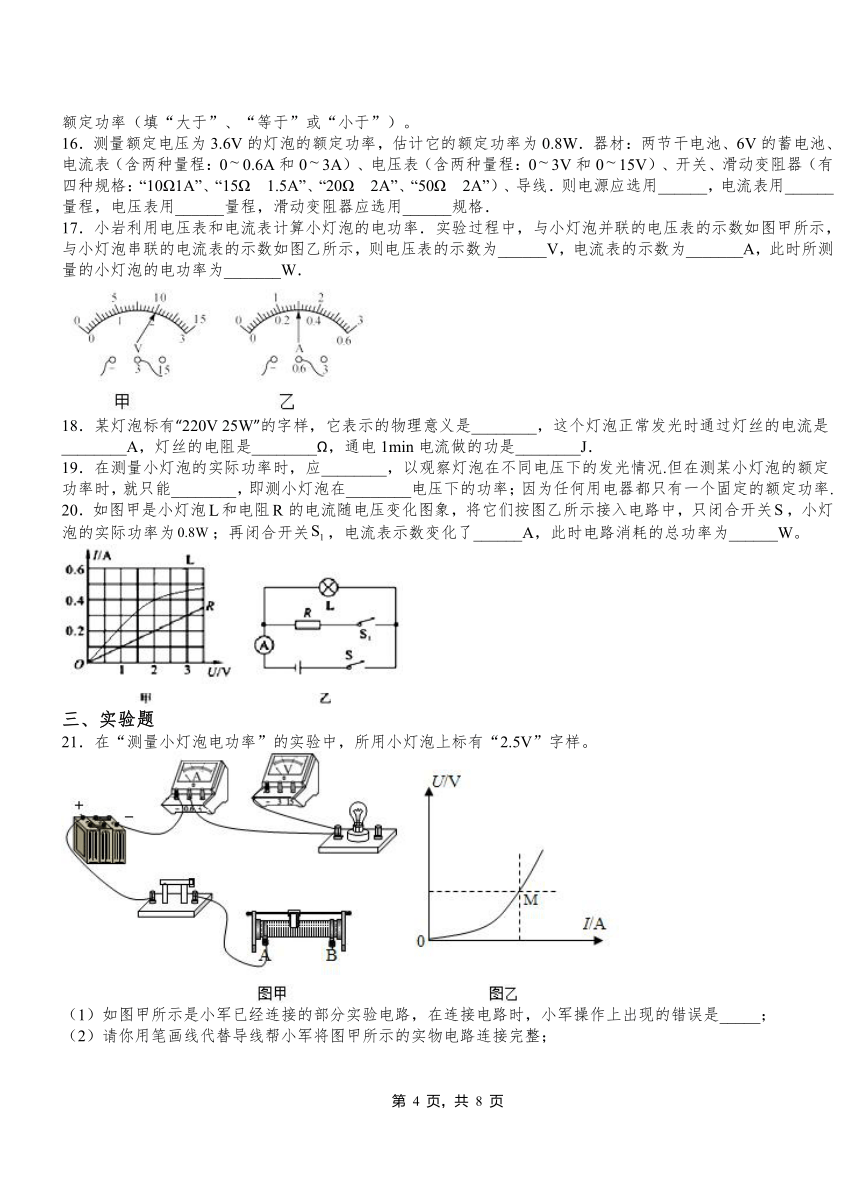

16．测量额定电压为3.6V的灯泡的额定功率，估计它的额定功率为0.8W．器材：两节干电池、6V的蓄电池、电流表（含两种量程：00.6A和03A）、电压表（含两种量程：03V和015V）、开关、滑动变阻器（有四种规格：“10Ω1A”、“15Ω 1.5A”、“20Ω 2A”、“50Ω 2A”）、导线．则电源应选用______，电流表用______量程，电压表用______量程，滑动变阻器应选用______规格．
17．小岩利用电压表和电流表计算小灯泡的电功率．实验过程中，与小灯泡并联的电压表的示数如图甲所示，与小灯泡串联的电流表的示数如图乙所示，则电压表的示数为______V，电流表的示数为_______A，此时所测量的小灯泡的电功率为_______W．
18．某灯泡标有“220V 25W”的字样，它表示的物理意义是________，这个灯泡正常发光时通过灯丝的电流是________A，灯丝的电阻是________Ω，通电1min电流做的功是________J．
19．在测量小灯泡的实际功率时，应________，以观察灯泡在不同电压下的发光情况.但在测某小灯泡的额定功率时，就只能________，即测小灯泡在________电压下的功率；因为任何用电器都只有一个固定的额定功率.
20．如图甲是小灯泡和电阻的电流随电压变化图象，将它们按图乙所示接入电路中，只闭合开关，小灯泡的实际功率为；再闭合开关，电流表示数变化了______A，此时电路消耗的总功率为______W。
三、实验题
21．在“测量小灯泡电功率”的实验中，所用小灯泡上标有“2.5V”字样。
（1）如图甲所示是小军已经连接的部分实验电路，在连接电路时，小军操作上出现的错误是_____；
（2）请你用笔画线代替导线帮小军将图甲所示的实物电路连接完整；
（_______）
（3）连接完实验电路，检查无误后，闭合开关，发现小灯泡不亮，电流表、电压表的示数都为零。出现这种现象的原因可能是_____；
A．小灯泡短路
B．小灯泡开路
C．变阻器短路
D．变阻器开路
（4）排除上述故障后，闭合开关，调节滑动变阻器使小灯泡两端电压略高于2.5V，观察小灯泡的亮度并记下电压表、电流表的示数。接下来，将滑动变阻器的滑片向_____（选填“A”或“B”）端移动，使小灯泡正常发光，观察小灯泡的亮度并记下电压表、电流表的示数；
（5）继续调节滑动变阻器，使小灯泡两端电压略低于、等于2.5V，观察小灯泡的亮度并记下电压表、电流表的示数。根据这些实验数据画出小灯泡的电流电压I﹣U关系图象，过此图线上任一点M分别做两坐标轴的平行线如图乙所示，它们与两坐标轴围成的矩形的面积在数值上等于小灯泡此时的_____。
22．小明同学在测定“小灯泡额定电功率”的实验中，使用的电源电压为3V，小灯泡额定电压为2.5V，滑动变阻器的规格为“10Ω 1Α”。
（1）请你用笔画线代替导线，将图中的实物电路连接完整（要求滑动变阻器的滑片P向右移动时，电流表的示数变大）。___________
（2）小明连好电路后闭合开关，发现灯泡不亮，电压表示数较大，电流表几乎无示数。他取下灯泡，电压表和电流表的示数均不变，其故障原因可能是：___________。
（3）故障排除后，开始实验，缓慢移动滑动变阻器的滑片P，当电压表的示数为2.5V时，电流表的示数如图乙所示，小灯泡的额定功率是___________W。
（4）小明又取了一个规格、型号完全相同的旧灯泡进行实验，发现在额定电压下工作时，灯泡亮度明显偏暗，他仔细观察，发现这只灯泡的玻璃内壁变黑，灯丝变细，消耗的实际功率变___________的缘故（选填“大”或“小”）。
（5）小明通过实验数据，比较出“实际电压是额定电压一半时的电功率P1”和“实际电流是额定电流一半时的电功率P2”的大小，则P1___________P2（选填“大于”、“小于”或“等于”）。
（6）小明将灯泡换成阻值为5Ω的定值电阻继续探究“电流与电阻关系”，他调节滑动变阻器的滑片使电压表示数为2V，读出电流表的示数。他接着进行正确的操作，将10Ω的电阻接入电路，为读取正确的电流值，他应将滑动变阻器的滑片向___________移（选填“左”或“右”），当电压表示数为2V时，停止调节，读出电流表示数。按照小明的实验设计，为了能完成实验，所选定值电阻的最大值为_______Ω。
2021-2022学年人教版物理九年级第十八章 第3节 测量小灯泡的电功率（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 C C C A A B D C B B
题号 11 12
答案 B C
二、填空题
13．0.5 灯丝电阻随温度升高而增大
14．滑动变阻器滑片的位置等于低于
15．小于
16．6V的蓄电池 00.6A 015V “15Ω1.5A”
17．2 0.3 0.6
18．灯泡正常工作的电压是220V;25W是灯泡的额定功率。 0.11 1936 1500
19．多测几次 测一次 额定
20．0.2 1.2
三、实验题
21．开关没有断开 D B 实际电功率
22． 小灯泡开路 0.55 小 大于 左 20
