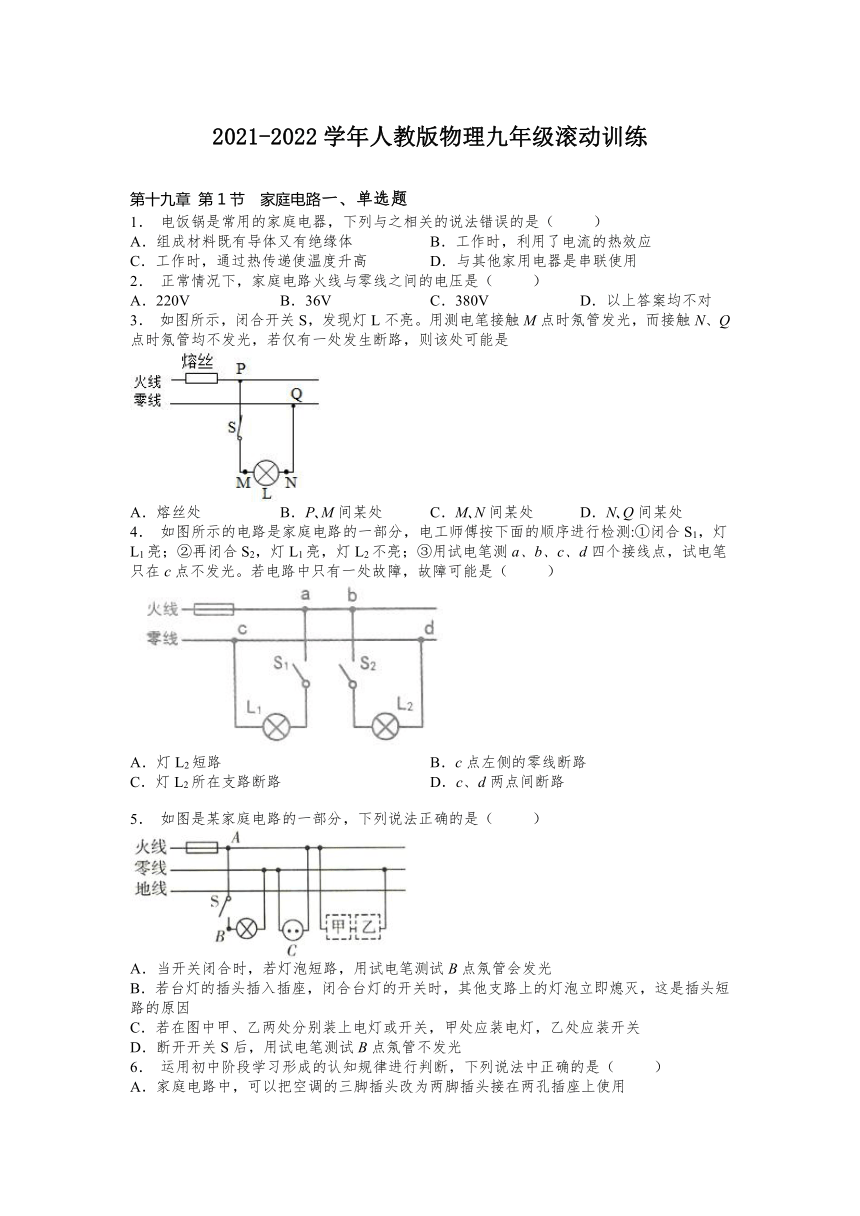

2021-2022学年人教版物理九年级滚动训练
第十九章 第1节 家庭电路一、单选题
1. 电饭锅是常用的家庭电器,下列与之相关的说法错误的是( )
A.组成材料既有导体又有绝缘体 B.工作时,利用了电流的热效应
C.工作时,通过热传递使温度升高 D.与其他家用电器是串联使用
2. 正常情况下,家庭电路火线与零线之间的电压是( )
A.220V B.36V C.380V D.以上答案均不对
3. 如图所示,闭合开关S,发现灯L不亮。用测电笔接触M点时氖管发光,而接触N、Q点时氖管均不发光,若仅有一处发生断路,则该处可能是
A.熔丝处 B.P M间某处 C.M N间某处 D.N Q间某处
4. 如图所示的电路是家庭电路的一部分,电工师傅按下面的顺序进行检测:①闭合S1,灯L1亮;②再闭合S2,灯L1亮,灯L2不亮;③用试电笔测a、b、c、d四个接线点,试电笔只在c点不发光。若电路中只有一处故障,故障可能是( )
A.灯L2短路 B.c点左侧的零线断路
C.灯L2所在支路断路 D.c、d两点间断路
5. 如图是某家庭电路的一部分,下列说法正确的是( )
A.当开关闭合时,若灯泡短路,用试电笔测试B点氖管会发光
B.若台灯的插头插入插座,闭合台灯的开关时,其他支路上的灯泡立即熄灭,这是插头短路的原因
C.若在图中甲、乙两处分别装上电灯或开关,甲处应装电灯,乙处应装开关
D.断开开关S后,用试电笔测试B点氖管不发光
6. 运用初中阶段学习形成的认知规律进行判断,下列说法中正确的是( )
A.家庭电路中,可以把空调的三脚插头改为两脚插头接在两孔插座上使用

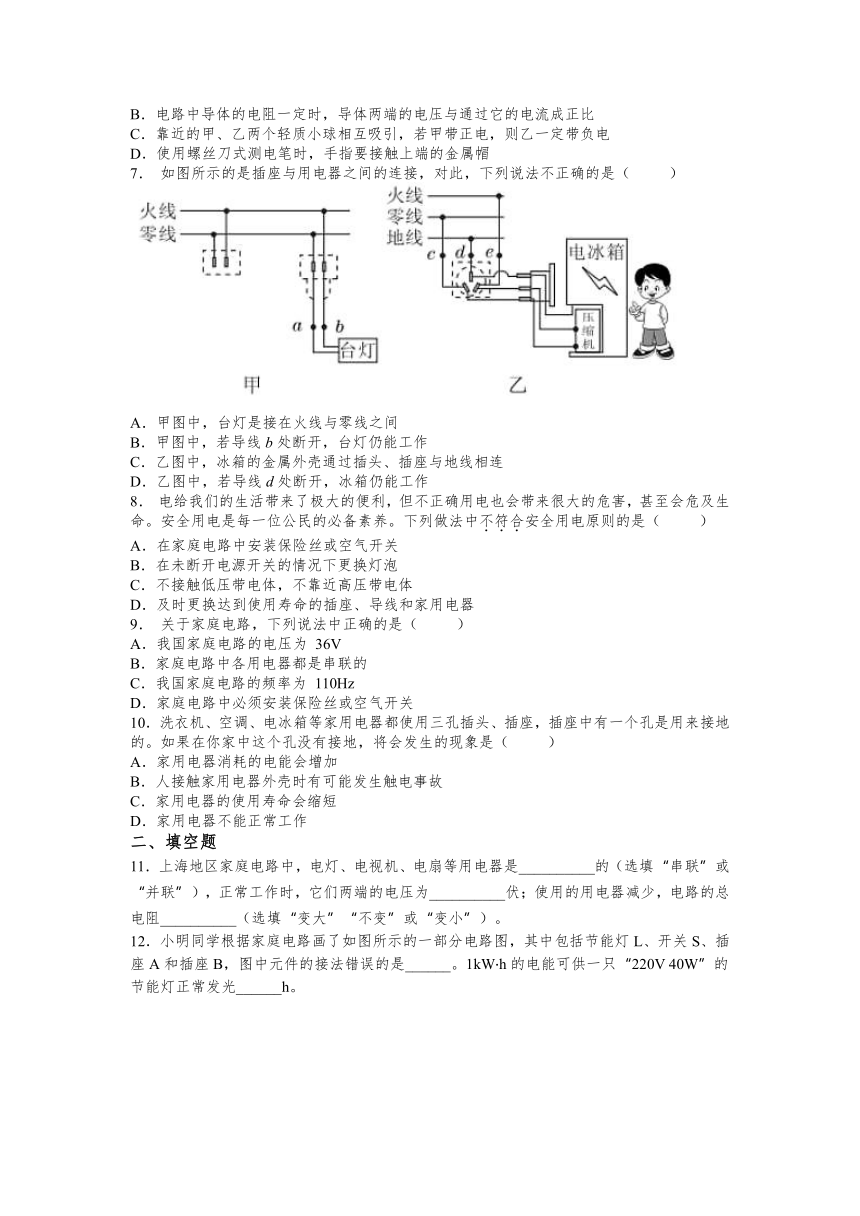

B.电路中导体的电阻一定时,导体两端的电压与通过它的电流成正比
C.靠近的甲、乙两个轻质小球相互吸引,若甲带正电,则乙一定带负电
D.使用螺丝刀式测电笔时,手指要接触上端的金属帽
7. 如图所示的是插座与用电器之间的连接,对此,下列说法不正确的是( )
A.甲图中,台灯是接在火线与零线之间
B.甲图中,若导线b处断开,台灯仍能工作
C.乙图中,冰箱的金属外壳通过插头、插座与地线相连
D.乙图中,若导线d处断开,冰箱仍能工作
8. 电给我们的生活带来了极大的便利,但不正确用电也会带来很大的危害,甚至会危及生命。安全用电是每一位公民的必备素养。下列做法中不符合安全用电原则的是( )
A.在家庭电路中安装保险丝或空气开关
B.在未断开电源开关的情况下更换灯泡
C.不接触低压带电体,不靠近高压带电体
D.及时更换达到使用寿命的插座、导线和家用电器
9. 关于家庭电路,下列说法中正确的是( )
A.我国家庭电路的电压为 36V
B.家庭电路中各用电器都是串联的
C.我国家庭电路的频率为 110Hz
D.家庭电路中必须安装保险丝或空气开关
10.洗衣机、空调、电冰箱等家用电器都使用三孔插头、插座,插座中有一个孔是用来接地的。如果在你家中这个孔没有接地,将会发生的现象是( )
A.家用电器消耗的电能会增加
B.人接触家用电器外壳时有可能发生触电事故
C.家用电器的使用寿命会缩短
D.家用电器不能正常工作
二、填空题
11.上海地区家庭电路中,电灯、电视机、电扇等用电器是__________的(选填“串联”或“并联”),正常工作时,它们两端的电压为__________伏;使用的用电器减少,电路的总电阻__________(选填“变大”“不变”或“变小”)。

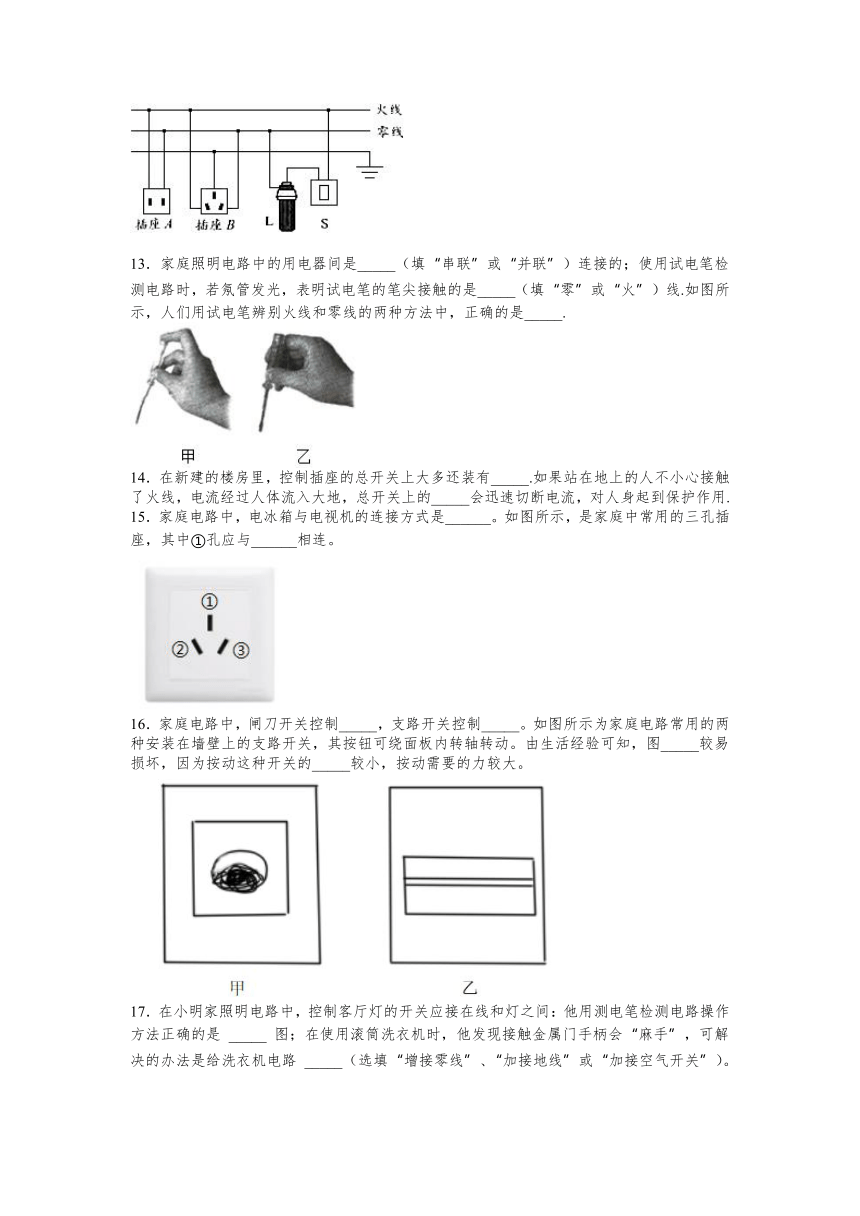

12.小明同学根据家庭电路画了如图所示的一部分电路图,其中包括节能灯L、开关S、插座A和插座B,图中元件的接法错误的是______。1kW·h的电能可供一只“220V 40W”的节能灯正常发光______h。
13.家庭照明电路中的用电器间是_____(填“串联”或“并联”)连接的;使用试电笔检测电路时,若氖管发光,表明试电笔的笔尖接触的是_____(填“零”或“火”)线.如图所示,人们用试电笔辨别火线和零线的两种方法中,正确的是_____.
14.在新建的楼房里,控制插座的总开关上大多还装有_____.如果站在地上的人不小心接触了火线,电流经过人体流入大地,总开关上的_____会迅速切断电流,对人身起到保护作用.
15.家庭电路中,电冰箱与电视机的连接方式是______。如图所示,是家庭中常用的三孔插座,其中①孔应与______相连。
16.家庭电路中,闸刀开关控制_____,支路开关控制_____。如图所示为家庭电路常用的两种安装在墙壁上的支路开关,其按钮可绕面板内转轴转动。由生活经验可知,图_____较易损坏,因为按动这种开关的_____较小,按动需要的力较大。
17.在小明家照明电路中,控制客厅灯的开关应接在线和灯之间:他用测电笔检测电路操作方法正确的是 _____ 图;在使用滚筒洗衣机时,他发现接触金属门手柄会“麻手”,可解决的办法是给洗衣机电路 _____ (选填“增接零线”、“加接地线”或“加接空气开关”)。
18.家用电器中如洗衣机、电冰箱等用电器的电源插头有三个金属片,如图甲所示中的箭头所指的较长的金属片应该与________相连,对应插座的孔与________线相连.如图乙所示是漏电保护器,现在的家庭电路里都装有这种安全装置,当站在地上的人不小心接触了装有这种装置的电路的________线时,它就会迅速切断电路,对人身起到保护作用.
19.我国家庭电路电压是______V,家庭电路中电视机和电灯的连接方式是______(选填“串联”或“并联”)的,控制电灯的开关应接在______(选填“零”或“火”)线上。
20.家庭电路中,为保证用电器都能独立工作,各个用电器都是一端接零线,另一端接__________线,即这些用电器是___________联的。为了防止触电,用电器的金属外壳还必须接__________线。
三、作图题
21.如图所示,完成家庭电路的连接(要求:开关只控制螺口灯泡)。
(____)
22.用笔画线代替导线,将图中的“光控开关”、“声控开关”、灯泡正确连入电路。要求只有在光线很暗且有声音时,灯才亮。
(____)
2021-2022学年人教版物理九年级第十九章 第1节 家庭电路(参考答案)
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 D A C D D D B B D B
二、填空题
11.并联 220 变大
12.三孔插座 250
13.并联 火 甲
14.漏电保护器 漏电保护器
15.并联 地线(或大地、地)
16.整个电路 所在支路 甲 动力臂
17.甲 加接地线
18.外壳 地 火
19.220 并联 火
20.火 并 地
三、作图题
21.
22.
