第十七章 第4节 欧姆定律在串、并联电路中的应用 练习 2021-2022学年人教版物理九年级（含答案）

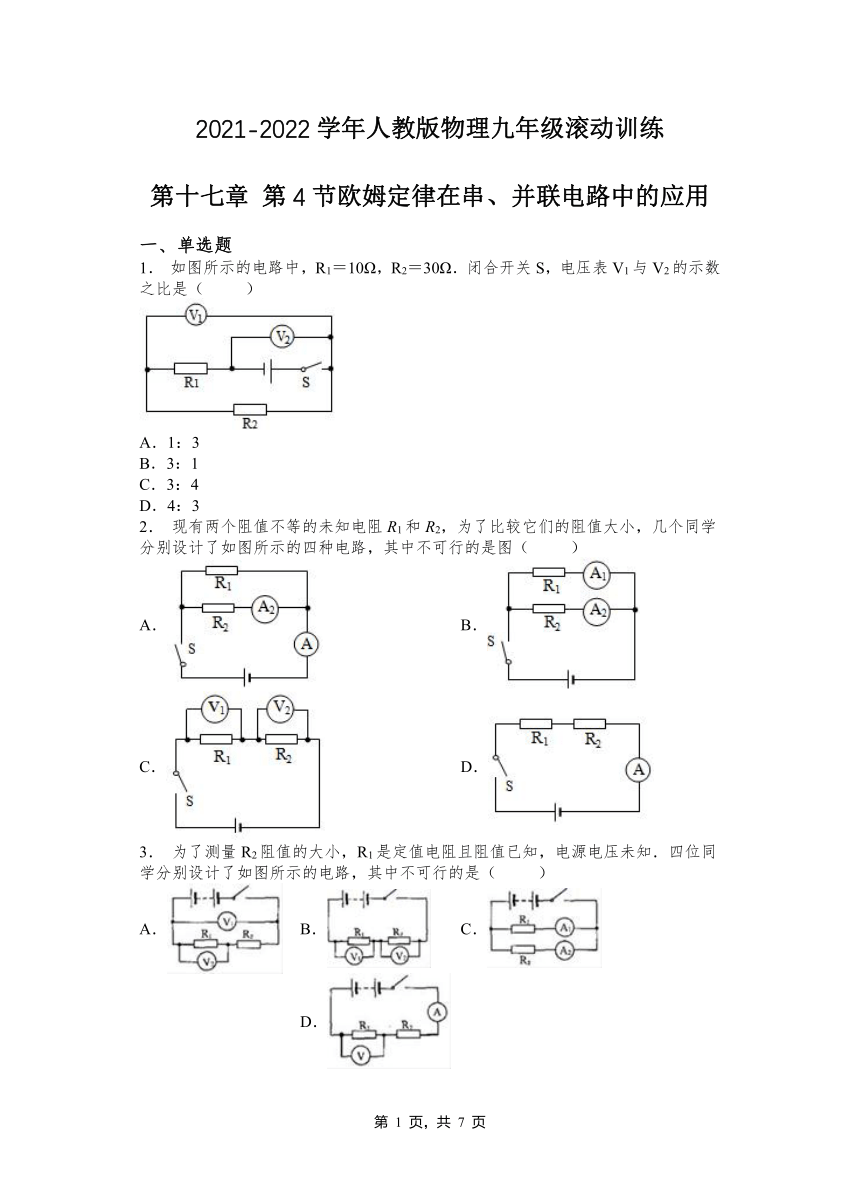

2021-2022学年人教版物理九年级滚动训练
第十七章 第4节欧姆定律在串、并联电路中的应用
一、单选题
1． 如图所示的电路中，R1＝10Ω，R2＝30Ω．闭合开关S，电压表V1与V2的示数之比是（ ）
A．1：3
B．3：1
C．3：4
D．4：3
2． 现有两个阻值不等的未知电阻R1和R2，为了比较它们的阻值大小，几个同学分别设计了如图所示的四种电路，其中不可行的是图（ ）
A． B．
C． D．
3． 为了测量R2阻值的大小，R1是定值电阻且阻值已知，电源电压未知．四位同学分别设计了如图所示的电路，其中不可行的是（ ）
A． B． C． D．

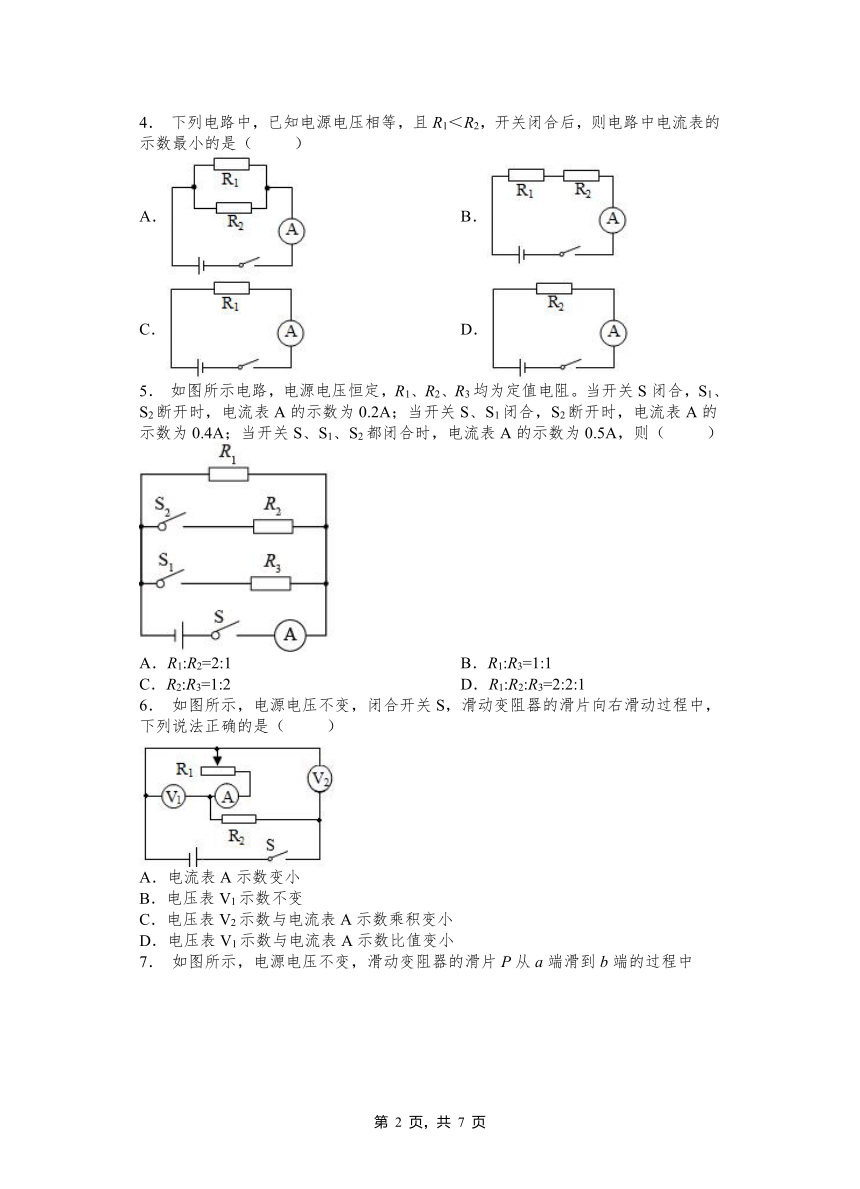

4． 下列电路中，已知电源电压相等，且R1＜R2，开关闭合后，则电路中电流表的示数最小的是（ ）
A． B．
C． D．
5． 如图所示电路，电源电压恒定，R1、R2、R3均为定值电阻。当开关S闭合，S1、S2断开时，电流表A的示数为0.2A；当开关S、S1闭合，S2断开时，电流表A的示数为0.4A；当开关S、S1、S2都闭合时，电流表A的示数为0.5A，则（ ）
A．R1:R2=2:1 B．R1:R3=1:1
C．R2:R3=1:2 D．R1:R2:R3=2:2:1
6． 如图所示，电源电压不变，闭合开关S，滑动变阻器的滑片向右滑动过程中，下列说法正确的是（ ）
A．电流表A示数变小
B．电压表V1示数不变
C．电压表V2示数与电流表A示数乘积变小
D．电压表V1示数与电流表A示数比值变小

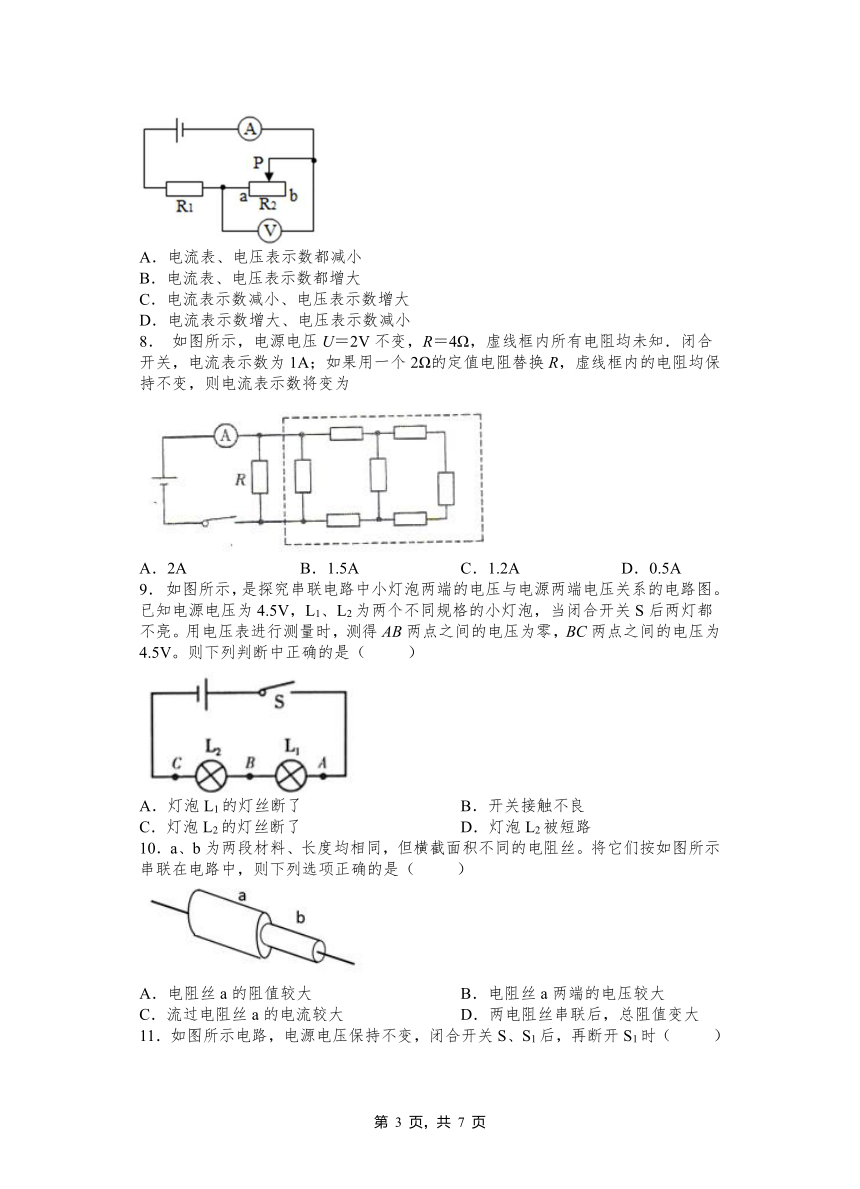

7． 如图所示，电源电压不变，滑动变阻器的滑片P从a端滑到b端的过程中
A．电流表、电压表示数都减小
B．电流表、电压表示数都增大
C．电流表示数减小、电压表示数增大
D．电流表示数增大、电压表示数减小
8． 如图所示，电源电压U＝2V不变，R＝4Ω，虚线框内所有电阻均未知．闭合开关，电流表示数为1A；如果用一个2Ω的定值电阻替换R，虚线框内的电阻均保持不变，则电流表示数将变为
A．2A B．1.5A C．1.2A D．0.5A
9． 如图所示，是探究串联电路中小灯泡两端的电压与电源两端电压关系的电路图。已知电源电压为4.5V，L1、L2为两个不同规格的小灯泡，当闭合开关S后两灯都不亮。用电压表进行测量时，测得AB两点之间的电压为零，BC两点之间的电压为4.5V。则下列判断中正确的是（ ）
A．灯泡L1的灯丝断了 B．开关接触不良
C．灯泡L2的灯丝断了 D．灯泡L2被短路
10．a、b为两段材料、长度均相同，但横截面积不同的电阻丝。将它们按如图所示串联在电路中，则下列选项正确的是（ ）
A．电阻丝a的阻值较大 B．电阻丝a两端的电压较大
C．流过电阻丝a的电流较大 D．两电阻丝串联后，总阻值变大
11．如图所示电路，电源电压保持不变，闭合开关S、S1后，再断开S1时（ ）
A．灯L的亮度变暗 B．电压表V的示数变小
C．电流表A1的示数变大 D．电流表A的示数变小
12．如图所示，闭合开关S1、S2，电路正常工作．现只将S2断开，则（ ）
A．电流表示数减小，电压表示数不变
B．电流表示数增大，电压表示数不变
C．电流变示数减小，电压表示数减小
D．电流表示数增大，电压表示数增大
二、填空题
13．如图所示电路中，电源电压不变，闭合电键S后，移动滑动变阻器滑片P的过程中，电压表示数变化范围为12~18V，电流表示数的变化范围为0.4~0.6A，那么滑动变阻器的最大阻值是__________．
14．如图为我市某中学物理兴趣小组设计的电子身高测量仪电路图，其中定值电阻 R1=6Ω，电源电压恒为 4.5V，R2 的规格为“15Ω,0.5A”，电压表量程为 0-3V，电流表量程为 0-0.6A，闭合 S：
（1）当被测身高较矮时，电流表的示数________（选填“变大”“变小”或“不变”）．
（2）当 R2 接入电路中的电阻为 9Ω时，电压表的示数是______V
（3）为了保证电路中各元件安全工作，变阻器接入电路的阻值范围是_________．
15．如图所示电路中，电键K由断开到闭合时，电流表A的示数将_____，电压表V的示数将_____．
16．如图是R1、R2两电阻的电压与电流关系图象，由图可知，电阻R1的阻值为_____Ω，若将两电阻并联后接在3V电源两端，干路电流为_____A．
17．如图所示电路，要使灯泡L1和L2组成串联电路，断开开关________ ， 闭合开关______ ． 要使L1L2组成并联电路，断开开关_____ ． 闭合开关_____ ． 若开关都闭合会出现_____（填”通路””短路””断路”）
18．某段导体两端加9V电压时，通过导体的电流为0.3A，导体的电阻是_____，当导体两端电压为8V时，导体的电阻是_______．
19．成绵乐高铁开通以来，极大地促进了沿线经济发展，为保障列车安全运行，列车上安装有烟雾报警装置。如图所示是列车上烟雾报警的简化原理图。电源电压保持不变，R0为定值电阻，光敏电阻R的阻值随光照强度的减弱而增大，当电路中的电流减小至某一数值时报警器开始报警。当有烟雾遮挡射向光敏电阻R的激光时，电流表示数_____，电压表示数_____。（选填“增大”、“减小”或“不变”）
20．如图所示的电路，电源电压保持不变，当滑动变阻器的滑片从 a端向b端滑动的过程中，电流表示数________ ；电压表示数________ (填“变大”“变小”或“不变”)
2021-2022学年人教版物理九年级第十七章 第4节 欧姆定律在串、并联电路中的应用（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 C D D B B D C B C D
题号 11 12
答案 C A
二、填空题
13．15Ω
14．变大 2.7 3 Ω~12 Ω
15．变大 变大
16．10 0.9
17．S1、S3；S2；S2；S1、S3；S2；短路．
18．30Ω 30Ω
19． 减小 增大
20．变小；变小．
