第十五章 电流和电路 章末提升练习
1．如图所示,闭合所有开关后,两个灯泡不能都发光的是 (　　)
2．关于电流和电源,下列说法中正确的是 (　　)
A.电路中只要有电源,就一定产生电流
B.电路中电荷只要运动就能产生电流
C.电流的方向跟电荷定向移动的方向相反
D.在电源外部,电流的方向是从电源的正极经过用电器流向负极
3．在参观人民检察院未成年人法治教育基地时,小明发现,在一处地面上有“沉迷网络”“交友不慎”两个圆形模块。用脚踩其中任何一个模块,与模块连接的电视上就会播放相应的教育短片。下列有关分析中正确的是 (　　)
A.两个模块相当于开关,彼此串联
B.两个模块相当于开关,彼此并联
C.两个模块相当于电源,彼此并联
D.两个模块相当于电源,彼此串联
4．共享单车在车筐底部覆盖着太阳能电池板(如图所示),通过阳光给里面的蓄电池充电,从而为GPS和通信模块供电。此时在太阳能电池板和蓄电池的电路中,电池板相当于(　　)
A.电源 B.用电器 C.导线 D.开关
5．小敏同学设计并制作了一个“盲人水杯”,其工作原理如图所示。杯中近杯口处A点是水位器的两个触点,当杯中的水位到达A位置时,水位器会自动发出音乐声,表示水已盛满。杯口处两个触点的作用相当于 (　　)
A.导线 B.用电器 C.开关 D.电源
6．运输汽油的汽车都有一条铁链拖地,其作用是 (　　)
A.发出声响,让过往车辆和行人注意
B.通过它向空气和大地散热
C.作为运油车的统一标志
D.汽油因振动摩擦起电,通过与大地相连的铁链使油罐带的电荷导入大地,从而避免造成危害

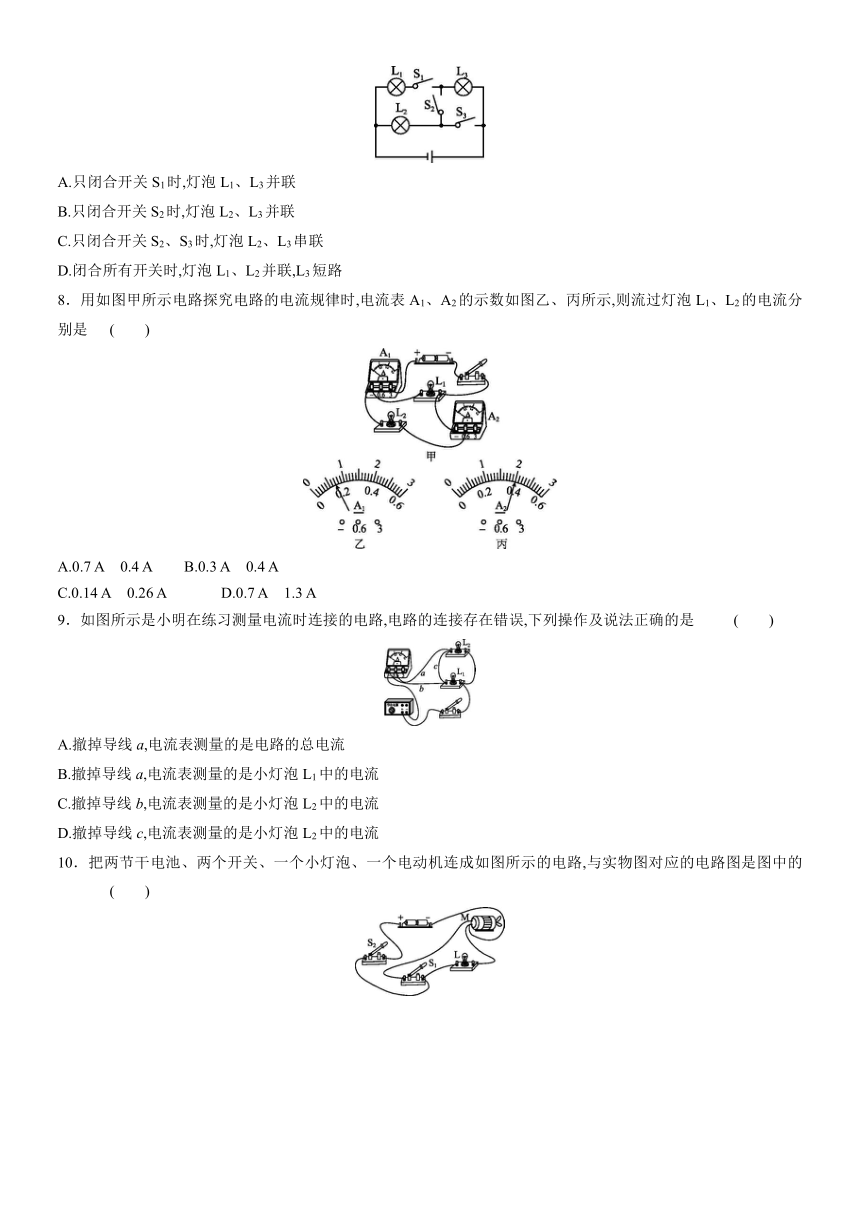

7．关于如图所示电路的判断,正确的是 (　　)
A.只闭合开关S1时,灯泡L1、L3并联
B.只闭合开关S2时,灯泡L2、L3并联
C.只闭合开关S2、S3时,灯泡L2、L3串联
D.闭合所有开关时,灯泡L1、L2并联,L3短路
8．用如图甲所示电路探究电路的电流规律时,电流表A1、A2的示数如图乙、丙所示,则流过灯泡L1、L2的电流分别是 (　　)
A.0.7 A　0.4 A B.0.3 A　0.4 A　
C.0.14 A　0.26 A D.0.7 A　1.3 A
9．如图所示是小明在练习测量电流时连接的电路,电路的连接存在错误,下列操作及说法正确的是 (　　)
A.撤掉导线a,电流表测量的是电路的总电流
B.撤掉导线a,电流表测量的是小灯泡L1中的电流
C.撤掉导线b,电流表测量的是小灯泡L2中的电流
D.撤掉导线c,电流表测量的是小灯泡L2中的电流
10．把两节干电池、两个开关、一个小灯泡、一个电动机连成如图所示的电路,与实物图对应的电路图是图中的 (　　)
11．用两根绝缘细线,分别将甲、乙两个相同的轻质小球悬挂起来,若两个小球都带正电,在将乙球慢慢靠近甲球时,会出现的情形是图中的(　　)
12．如图所示,闭合开关S时,灯泡L1、L2都不亮,用一根导线的两端接触a、b两点时两灯仍不亮;接触b、c两点时,两灯也不亮;接触c、d两点时,两灯都亮。则下列分析中正确的是 (　　)
A.灯L1断路 B.灯L2断路 C.开关S断路 D.上述分析均不对
13．如图所示的四个电路中,将电路中的开关都闭合后,灯泡L1、L2为串联关系的是(　　)
14．疫情期间,各个单位都加强了门卫保安工作,凡是内部车辆均可通过感应,自动打开门禁系统进入,外来车辆,司机需要经过测温、核查、登记后,由保安人员手动控制,开门进入。由此可知,该门禁系统的控制电路可能是图中的 (　　)

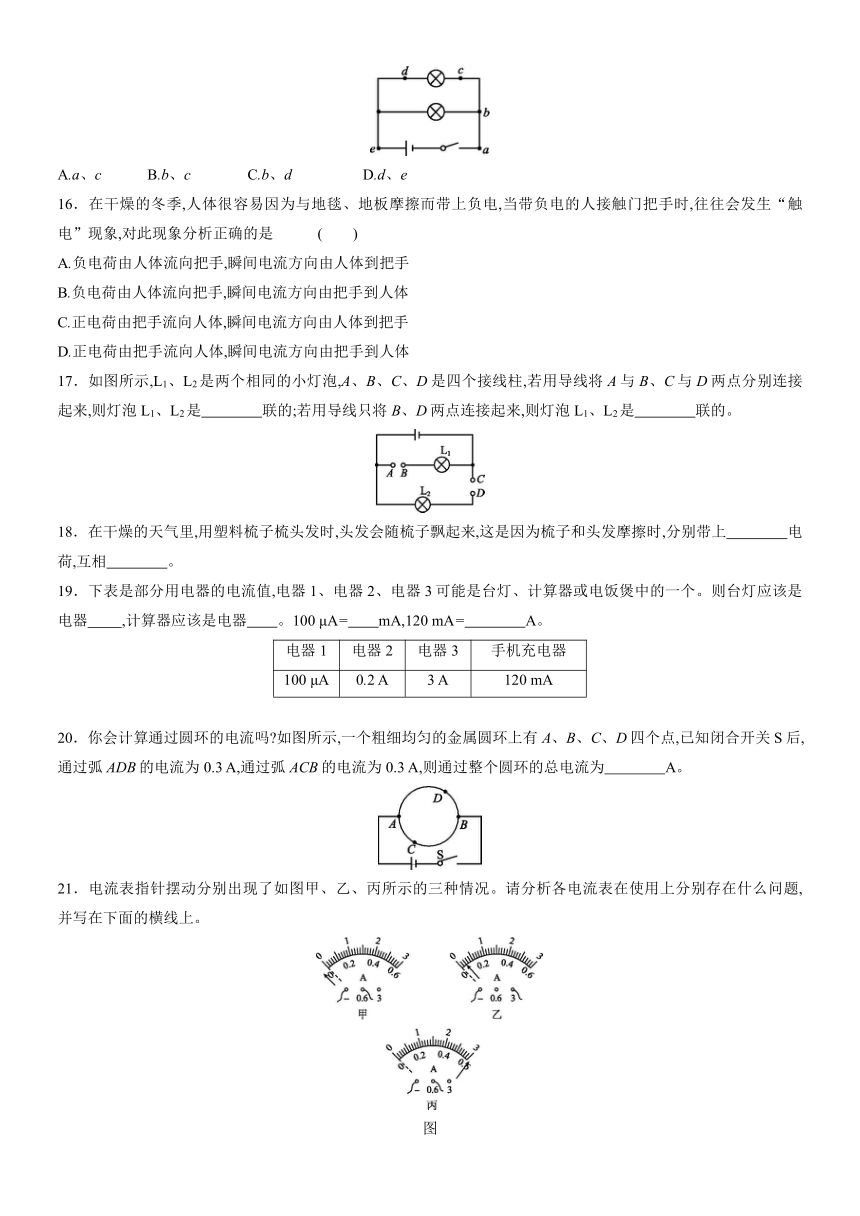

15．如图所示电路中,闭合开关,用导线连接下列两点后,会导致电路短路的是 (　　)
A.a、c 　 B.b、c C.b、d D.d、e
16．在干燥的冬季,人体很容易因为与地毯、地板摩擦而带上负电,当带负电的人接触门把手时,往往会发生“触电”现象,对此现象分析正确的是 (　　)
A.负电荷由人体流向把手,瞬间电流方向由人体到把手
B.负电荷由人体流向把手,瞬间电流方向由把手到人体
C.正电荷由把手流向人体,瞬间电流方向由人体到把手
D.正电荷由把手流向人体,瞬间电流方向由把手到人体
17．如图所示,L1、L2是两个相同的小灯泡,A、B、C、D是四个接线柱,若用导线将A与B、C与D两点分别连接起来,则灯泡L1、L2是　　　　联的;若用导线只将B、D两点连接起来,则灯泡L1、L2是　　　　联的。
18．在干燥的天气里,用塑料梳子梳头发时,头发会随梳子飘起来,这是因为梳子和头发摩擦时,分别带上　　　　电荷,互相　　　　。
19．下表是部分用电器的电流值,电器1、电器2、电器3可能是台灯、计算器或电饭煲中的一个。则台灯应该是电器　 　,计算器应该是电器　　。100 μA=　　mA,120 mA=　　　　A。
电器1 电器2 电器3 手机充电器
100 μA 0.2 A 3 A 120 mA
20．你会计算通过圆环的电流吗 如图所示,一个粗细均匀的金属圆环上有A、B、C、D四个点,已知闭合开关S后,通过弧ADB的电流为0.3 A,通过弧ACB的电流为0.3 A,则通过整个圆环的总电流为　　　　A。
21．电流表指针摆动分别出现了如图甲、乙、丙所示的三种情况。请分析各电流表在使用上分别存在什么问题,并写在下面的横线上。
图
甲的问题:　 。
乙的问题:　 。
丙的问题:　 。
22．如图所示,当开关S1闭合、S2断开时,电流表A的示数为0.24 A,则通过灯L1的电流是　　　　A,通过灯L2的电流是　　　　A;当S1和S2都闭合时,电流表的示数为0.56 A,则此时通过灯L1的电流为　　　　A,通过灯L2的电流为　　　　A。
23．实验桌上有一个金属箔张开一定角度的验电器,小宋同学想知道这个验电器带的是哪种电荷。他从实验室找来了一块毛皮,一块丝绸,一根橡胶棒,一根玻璃棒,两节干电池,一盏小灯泡,若干导线,一个开关。请从以上器材中选择合适的实验器材设计一个实验,帮助小宋判断验电器上所带电荷的种类。
(1)写出你所选择的器材。
(2)写出主要的实验步骤。
(3)可能出现的实验现象及判断结果。
24．在“探究串联电路的电流特点”的实验中,小红同学选用两个不同的小灯泡组成了如图甲所示的串联电路,然后用一个电流表分别接在A、B、C三处去测量电流。
(1)她先把电流表接在A处,闭合开关后,发现两灯泡的亮度不稳定,电流表的指针也来回摆动。故障的原因可能是　　　　。
A.某段导线断开 B.某接线柱处接触不良
C.某灯泡短路 D.电流表被烧坏
(2)她排除故障后,重新闭合开关,电流表的指针指示位置如图乙所示,则所测的电流值为
　　　　A。
(3)她测量了A、B、C三处的电流,又改变灯泡的规格进行了多次实验,其中一次实验的测量数据如下表,在分析数据时,发现三处的测量值有差异。下列分析正确的是　　　　。
IA/A IB/A IC/A
0.16 0.15 0.14
A.可能是测量误差造成的
B.是因为没有对电流表调零
C.串联电路中各处的电流本来就不等
D.电流从电源正极流向负极的过程中,电流越来越小
参考答案
1．C　
2．D　
【解析】 电路中有电源,如果电路没有接通,也不会有电流,故A选项错误;电荷的定向移动才会形成电流,并非运动就能产生电流,故B选项错误;规定正电荷定向移动的方向为电流的方向,金属导体中,电流方向与自由电子定向移动的方向相反,故C选项错误;在电源外部,电流的方向是从电源的正极经过用电器流向负极,故D选项正确。
3．B　
【解析】 由题干可知,踩到其中任何一个模块,电视上就会播放相应的教育短片,可见两个模块相当于开关彼此并联,故B选项符合题意。
4．A　
【解析】 太阳能电池板将太阳能转化为电能,给蓄电池充电时将电能转化为化学能储存起来,此时电池板相当于电源,故A正确。
5．C　
【解析】 由题意知,当杯中的水位到达A位置时,电路接通,水位器会发出音乐声,这说明杯口处两个触点的作用相当于开关。
6．D　
【解析】 当汽车开动的时候,汽油与油罐不断摩擦,会使汽油和油罐带上等量异种电荷,由于汽车的轮胎是绝缘体,电荷不会由此导入大地,而是越积越多,当达到一定程度时,会使空气电离,发生放电现象,产生电火花,使汽油燃烧甚至引发汽油罐爆炸。而在车尾装一根铁链,使所带的电荷通过铁链导入大地,能避免事故的发生。所以,给汽车装上铁链拖在地上,是运输易燃物品的必要安全措施之一。
7．D　
【解析】 由图知,只闭合开关S1时,电流从电源正极流出后,依次通过L3→S1→L1回到电源负极,所以灯泡L1、L3串联,故A错误;只闭合开关S2时,电流从电源正极流出后,依次通过L3→S2→L2回到电源负极,所以灯泡L2、L3串联,故B错误;只闭合开关S2、S3时,L3短路,电流从电源正极流出通过S3、L2后回到电源负极,电路是L2的简单电路,故C错误;闭合所有开关时,L3短路,电流从电源正极流出经过S3后分成两支,一支通过L2,另一支通过S2→S1→L1,所以灯泡L1、L2并联,故D正确。
8．B　
【解析】 由图可知,灯泡L1、L2并联,电流表A1测干路电流,A2测L2支路的电流;根据并联电路的电流特点可知,A1的示数应大于A2的示数,而图中电流表A1的指针偏转角度比A2的小,所以电流表A1选择的是大量程(即0~3 A),分度值为0.1 A,其示数即干路电流为0.7 A;电流表A2选择的是小量程(即0~0.6 A),分度值为0.02 A,其示数即通过灯泡L2的电流为0.4 A。因并联电路中干路电流等于各支路电流之和,所以通过灯泡L1的电流为I1=I-I2=0.7 A-0.4 A=0.3 A。
9．D　
【解析】 由图可知,撤掉导线a,灯L1和L2并联,电流表没有接入电路,既不能测总电流,也不能测小灯泡L1中的电流,故A、B错误;撤掉导线b,电流从电源正极出发分两支,一支经灯泡L1,一支经灯泡L2,然后共同经电流表回到负极,则电流表测量的是电路的总电流,故C错误;撤掉导线c,电流从电源正极出发分两支,一支经灯泡L1,一支经灯泡L2、电流表,两支汇合后回到负极,则电流表测量的是小灯泡L2中的电流,故D正确。
10．A
11．C
12．C　
【解析】 如果灯L1断路,用一段导线的两端接触a、b两点时,L2会发光,故A不符合题意;如果灯L2断路,导线接触b、c两点时,L1会发光,故B不符合题意;如果开关断路,导线接触c、d两点时,电路是通路,两灯都发光,故C符合题意。
13．B　
【解析】 四个电路中的开关都闭合后,图A中两灯泡并列连接,电流有两条路径,两灯泡是并联关系;图B中两灯泡顺次连接,电流只有一条路径,两灯泡是串联关系;图C中导线将灯泡L1短路,此时电路是灯L2的简单电路;图D中两灯泡并列连接,电流有两条路径,两灯泡是并联关系。
14．A　
【解析】 小区内部车辆门禁系统可以自动识别将门打开,外部车辆需要门卫人员按动按钮才能将门打开,若将门禁系统看作一个自动开关,按钮看作一个手动开关,则两个开关单独都能控制电动机打开大门,即两开关并联后再与电动机串联,只有A正确。
15．C　
【解析】 用导线把b、d两点连接起来时,闭合开关,相当于不经过用电器直接把电源的正、负极连通,造成电源短路,两灯泡均不亮,电路中的电流过大,可能会烧坏电源。
16．B　
【解析】 人体很容易因为与地毯、地板摩擦而带上负电,自由电子定向移动形成电流,所以当带负电的人接触门把手时,往往会发生“触电”现象,电子由人体流向把手;由于电流方向与负电荷定向移动的方向相反,所以瞬间电流方向由把手到人体。
17．并　串
18．异种　吸引　
19．2　1　0.1　0.12
【解析】 100 μA=100×10-3 mA=0.1 mA,120 mA=120×10-3 A=0.12 A。
20．0.6　
【解析】 由图可知,金属圆环的两部分弧ADB和弧ACB并联接入电路,根据并联电路中干路电流等于各支路电流之和可得,通过整个圆环的总电流:I=0.3 A+0.3 A=0.6 A。
21．电流表正、负接线柱接反了　电流表选用的量程太大
电流表选用的量程太小
22．0.24　0.24　0.56　0　
【解析】 当开关S1闭合、S2断开时,两灯泡串联,由于串联电路中电流处处相等,因此通过灯L1和灯L2的电流均为0.24 A;当S1和S2都闭合时,灯L2短路,电流表测量通过灯L1的电流,则通过灯L2的电流为0 A,通过灯L1的电流为0.56 A。
23．(1)实验器材:毛皮、橡胶棒。
(2)实验步骤:用毛皮摩擦过的橡胶棒去接触验电器的金属球,观察金属箔张开程度的变化。
(3)如果张角先变小后又变大,说明金属箔与橡胶棒所带电荷是异种电荷,即金属箔带正电荷;如果张角直接变大,则金属箔与橡胶棒所带电荷是同种电荷,即金属箔带负电荷。
24．(1)B　(2)0.22　(3)A
