(粤教沪科版)九年级物理第11章探究简单的电路单元同步测试卷（含答案）

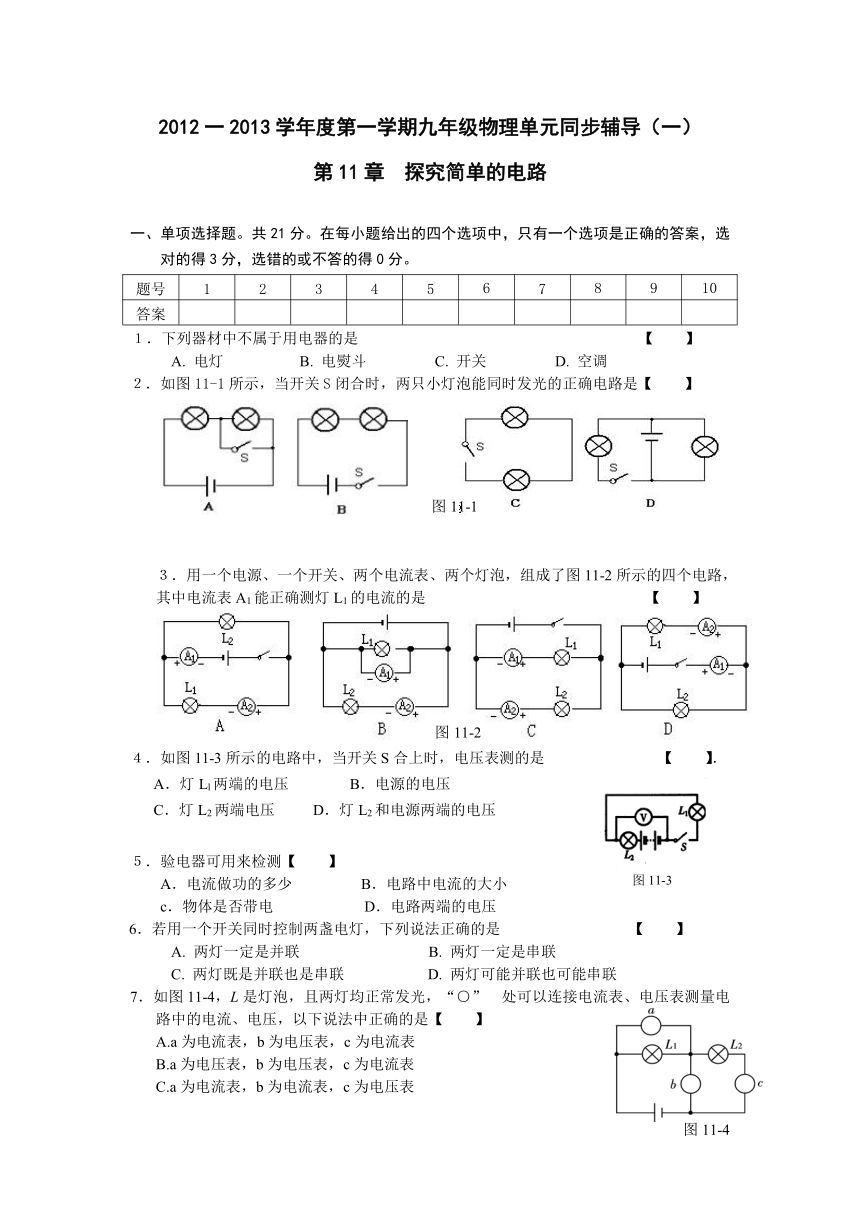

2012一2013学年度第一学期九年级物理单元同步辅导（一）
第11章 探究简单的电路
一、单项选择题。共21分。在每小题给出的四个选项中，只有一个选项是正确的答案，选对的得3分，选错的或不答的得0分。
题号 1 2 3 4 5 6 7 8 9 10
答案
１．下列器材中不属于用电器的是 【 】
A. 电灯 B. 电熨斗 C. 开关 D. 空调
２．如图11-1所示，当开关S闭合时，两只小灯泡能同时发光的正确电路是【 】
３．用一个电源、一个开关、两个电流表、两个灯泡，组成了图11-2所示的四个电路，其中电流表A1能正确测灯L1的电流的是 【 】
４．如图11-3所示的电路中，当开关S合上时，电压表测的是 【 】．
A．灯Ll两端的电压 B．电源的电压
C．灯L2两端电压 D．灯L2和电源两端的电压
５．验电器可用来检测【 】
A．电流做功的多少 B．电路中电流的大小
c．物体是否带电 D．电路两端的电压
6．若用一个开关同时控制两盏电灯，下列说法正确的是 【 】
A. 两灯一定是并联 B. 两灯一定是串联
C. 两灯既是并联也是串联 D. 两灯可能并联也可能串联
7．如图11-4，L是灯泡，且两灯均正常发光，“○”?处可以连接电流表、电压表测量电路中的电流、电压，以下说法中正确的是【 】
A.a为电流表，b为电压表，c为电流表?
B.a为电压表，b为电压表，c为电流表?
C.a为电流表，b为电流表，c为电压表?

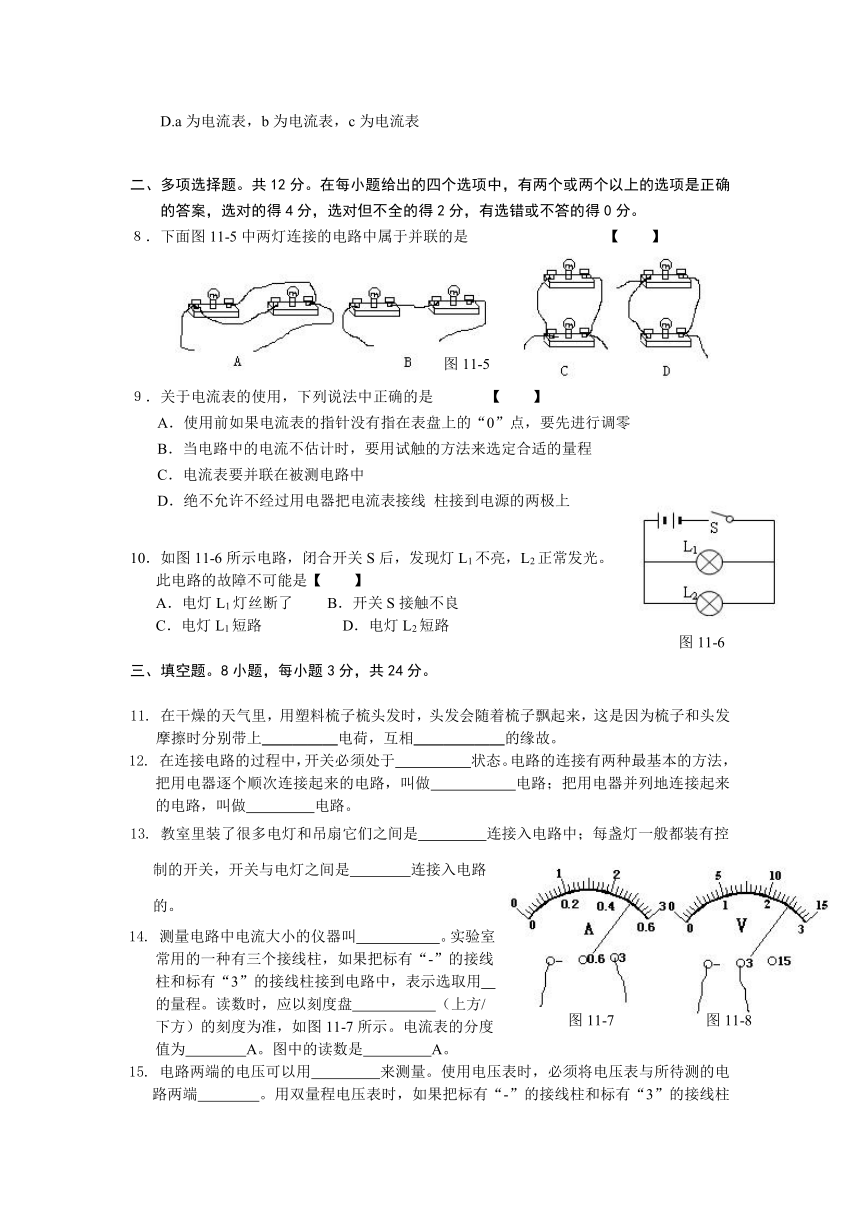

D.a为电流表，b为电流表，c为电流表
二、多项选择题。共12分。在每小题给出的四个选项中，有两个或两个以上的选项是正确的答案，选对的得4分，选对但不全的得2分，有选错或不答的得0分。
８．下面图11-5中两灯连接的电路中属于并联的是 【 】
９．关于电流表的使用，下列说法中正确的是 【 】
A．使用前如果电流表的指针没有指在表盘上的“0”点，要先进行调零
B．当电路中的电流不估计时，要用试触的方法来选定合适的量程
C．电流表要并联在被测电路中
D．绝不允许不经过用电器把电流表接线 柱接到电源的两极上
10．如图11-6所示电路，闭合开关S后，发现灯L1不亮，L2正常发光。此电路的故障不可能是【 】
A．电灯L1灯丝断了 B．开关S接触不良
C．电灯L1短路 D．电灯L2短路
三、填空题。8小题，每小题3分，共24分。
11. 在干燥的天气里，用塑料梳子梳头发时，头发会随着梳子飘起来，这是因为梳子和头发摩擦时分别带上＿＿＿＿＿电荷，互相＿＿＿＿＿＿的缘故。
12. 在连接电路的过程中，开关必须处于 状态。电路的连接有两种最基本的方法，把用电器逐个顺次连接起来的电路，叫做 电路；把用电器并列地连接起来的电路，叫做 电路。
13. 教室里装了很多电灯和吊扇它们之间是 连接入电路中；每盏灯一般都装有控制的开关，开关与电灯之间是 连接入电路的。
14. 测量电路中电流大小的仪器叫 。实验室常用的一种有三个接线柱，如果把标有“-”的接线柱和标有“3”的接线柱接到电路中，表示选取用 的量程。读数时，应以刻度盘 （上方/下方）的刻度为准，如图11-7所示。电流表的分度值为 A。图中的读数是 A。

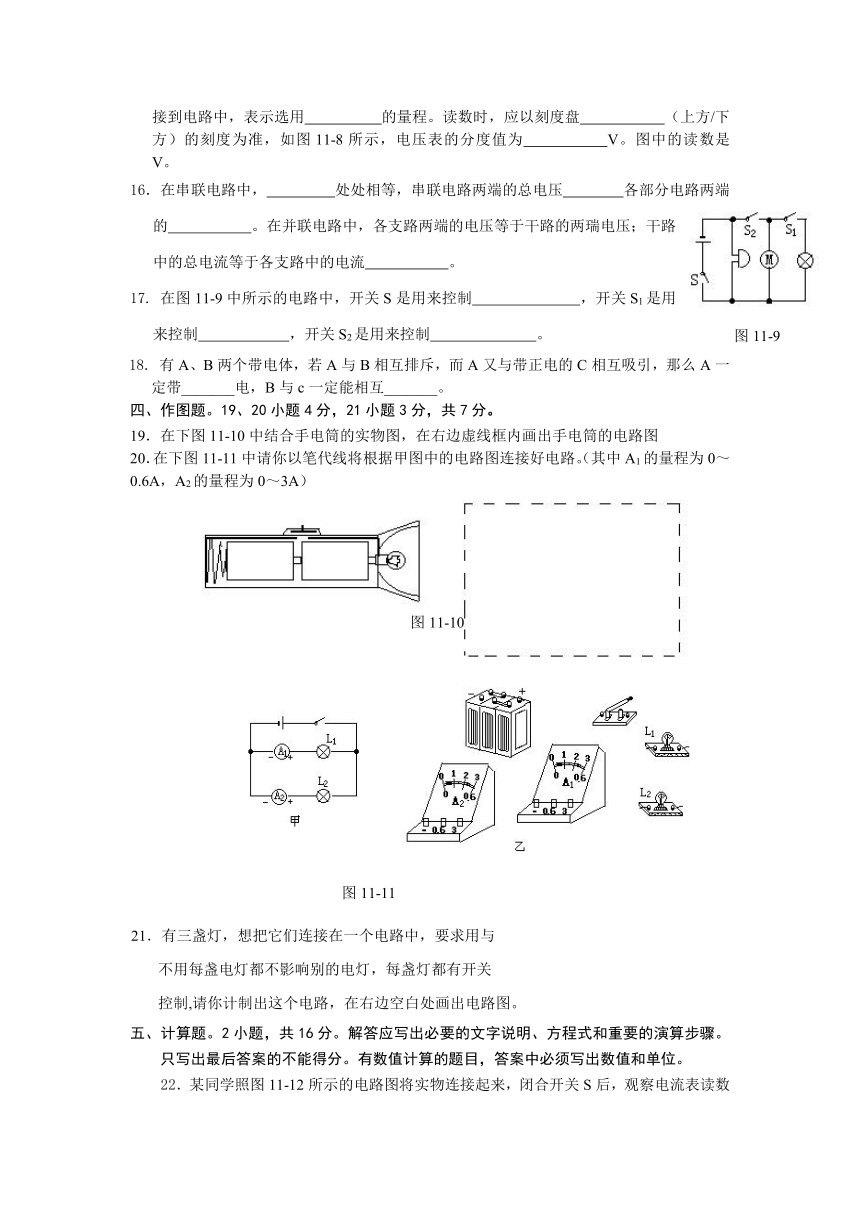

15. 电路两端的电压可以用 来测量。使用电压表时，必须将电压表与所待测的电路两端 。用双量程电压表时，如果把标有“-”的接线柱和标有“3”的接线柱接到电路中，表示选用 的量程。读数时，应以刻度盘 （上方/下方）的刻度为准，如图11-8所示，电压表的分度值为 V。图中的读数是 V。
16．在串联电路中， 处处相等，串联电路两端的总电压 各部分电路两端的 。在并联电路中，各支路两端的电压等于干路的两瑞电压；干路中的总电流等于各支路中的电流 。
17. 在图11-9中所示的电路中，开关S是用来控制 ，开关S1是用来控制 ，开关S2是用来控制 。
18. 有A、B两个带电体，若A与B相互排斥，而A又与带正电的C相互吸引，那么A一定带_______电，B与c一定能相互_______。
四、作图题。19、20小题4分，21小题3分，共7分。
19．在下图11-10中结合手电筒的实物图，在右边虚线框内画出手电筒的电路图
20．在下图11-11中请你以笔代线将根据甲图中的电路图连接好电路。（其中A1的量程为0～0.6A，A2的量程为0～3A）
21．有三盏灯，想把它们连接在一个电路中，要求用与
不用每盏电灯都不影响别的电灯，每盏灯都有开关
控制,请你计制出这个电路，在右边空白处画出电路图。
五、计算题。2小题，共16分。解答应写出必要的文字说明、方程式和重要的演算步骤。只写出最后答案的不能得分。有数值计算的题目，答案中必须写出数值和单位。
22．某同学照图11-12所示的电路图将实物连接起来，闭合开关S后，观察电流表读数如下的示数，A1的示数是0.5A，经过L2的电流是另一条支路中的两倍。求：
（1）L2中的电流是多少安培？
（2）干路中电流表的读数是多少？
（3）两表的量程分别应取多大的量程。
（4）在图中标出两表的正负接线柱。
23．根据图11-13所示电路，回答下列问题。
（1）电压表V1和V2分别测量的是哪些电灯或哪个电灯的电压？
（2）若V1的读数为2.0V，V2的读数是5V则L2两瑞的电压是多少伏？
（3）在图中标出两个电压表的正、负接线柱。
（4）图中两电压表的量程是否相同？为什么？
六、实验探究题。2小题，共20分。
24.(8分)（1）如图11-14所示，当S1、S2断开时，能亮的灯是 ，它们是 联的；当S1、S2闭合时，能亮的灯是 ，它们是 联的；当S1闭合，S2断开时，能亮的灯是 。
（2） 指出图11-15所示电路中的三处错误，并写出改正的办法。
A
B
C
25．(12分)（1）在做“探究串联电路中的电压规律”的实验时，有多个灯泡可供选择，小明把两只灯泡L1、L2串联起来接到电源上，如图11-16所示：
A、当分别把电压表连在图中AB两点、BC两点及AC两点时，闭合开关后测得的数据是：UAB= 0，UBC= 12V，UAC =12V，则故障可能是＿＿＿＿＿＿＿＿＿＿＿＿．
B、故障排除后，实验正常进行，通过测量得到了两组实验数据如下表：
实验次数 AB间电压U1/V BC间电压U2/V AC间电压U3/V
1 4 8 12
2 6 6 12
分析两组实验数据，可得出：＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿
（2）在探究串联电路的电流特点时，小名同学连接了如图11-17所示的电路。在连接电路时，开关应 ，经检查无误后，闭合开关，三灯L1、L2、L3均发光，接着他应　　　　 ，实验时他记录了如下表中的实验数据，由表１的数据分析可知：　　　 　　　　，小华同学也做了此实验，记录的实验数据如表２中所示，从表２中可以看出d处的电流比a、b、c处的电流大许多，出现此情况的原因可能是　　 。
物理试题参考答案及评分标准
说明：1、提供答案是为了评卷方便，用其它方法解答，只要正确，同样给分。
2、计算题是分步给分的，没有写出公式或文字说明，只写出最后结果的，不能得分；不带单位运算、结果没有单位或单位错误的，全题只扣1分。
3、为培养创造力和发散性思维，对开放性试题和文字表达题，答案与参考答案意思相当的都给分(给分从宽).
一、单项选择题。共21分。在每小题给出的四个选项中，只有一个选项是正确的答案，选对的得3分，选错的或不答的得0分。
题号 1 2 3 4 5 6 7
答案 C B C A C D B
二、多项选择题。共12分。在每小题给出的四个选项中，有两个或两个以上的选项是正确的答案，选对的得4分，选对但不全的得2分，有选错或不答的得0分。
题号 8 9 10
答案 ACD ABD BCD
三、填空题。8小题，每空1分，共24分。
11. 异种 吸引
12. 断开，串联，并联
13. 并联，串联
14. 电流表，0～3A，上方，0.1A，2.5A
15. 电压表，并联，0～3V，下方，0.1V，2.5V
16．电流，等于，电压之和，总和
17.所有用电器，灯泡，灯泡和电动机，
18.负，吸引
四、作图题。19、20小题4分，21小题3分，共7分。
19. 20. 21.
五、计算题。共2小题，16分。解答应写出必要的文字说明、方程式和重要的演算步骤。只写出最后答案的不能得分。有数值计算的题目，答案中必须写出数值和单位。
22、（1）1A （2）1.5A A1表取0～0.6A （3） A2表取0～3A的量程 （4） 略
23. （1）V1测量L1两瑞电压，V2测量L1、L2两瑞电压之和。（2）3V（3） 略（4）不相同
六、实验探究题。共20分。
24、（1）L1L3 ，串联，L2 L3，并联，L3。
（2）A、电源短路，B、两个灯炮没有接入电路，C、开关不能控制电流通断，
25、（1）A \L1短路，或L2断路，或L1短路同时L2断路（任答对一种即可）
B\串联电路中，总电压等于各部分电路的电压之和
(2)断开，分别在a、b、c、d处接入电流表测量该处电流，串联电路中各处电流相等，读错量程，应读0-0.6A量程的刻度，而他读0-3A量程的刻度
图11-1
图11-2
图11-3
图11-4
图11-5
图11-6
图11-7
图11-8
图11-9
图11-10
图11-11
图11-12
图11-13
图11-14
图11-15
图11-16
图11-17
表１ 测量处 a b c d
电流／A 0.2 0.2 0.2 0.2
表２ 测量处 a b c d
电流／A 0.2 0.2 0.2 1.0
