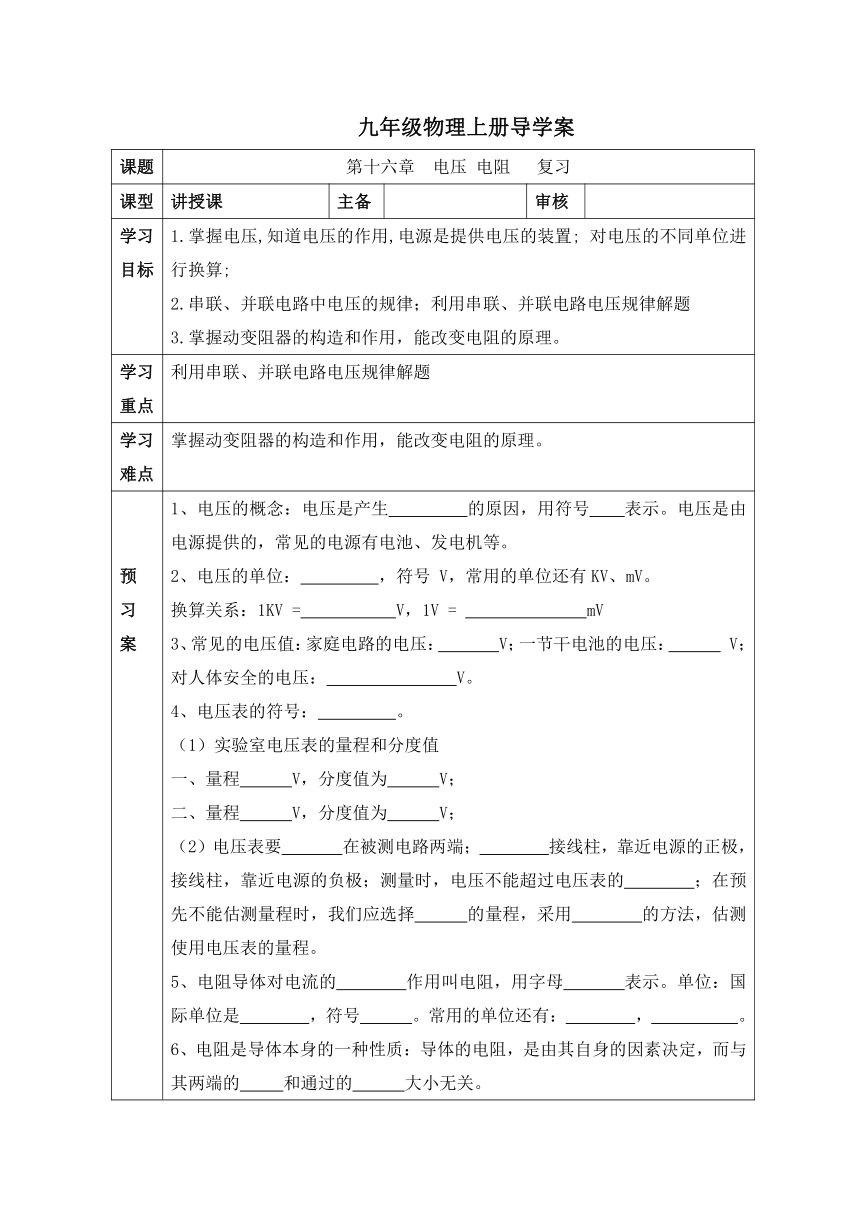

九年级物理上册导学案
课题 第十六章 电压 电阻 复习
课型 讲授课 主备 审核
学习 目标 1.掌握电压,知道电压的作用,电源是提供电压的装置; 对电压的不同单位进行换算; 2.串联、并联电路中电压的规律;利用串联、并联电路电压规律解题 3.掌握动变阻器的构造和作用,能改变电阻的原理。
学习 重点 利用串联、并联电路电压规律解题
学习 难点 掌握动变阻器的构造和作用,能改变电阻的原理。
预 习 案 1、电压的概念:电压是产生 的原因,用符号 表示。电压是由电源提供的,常见的电源有电池、发电机等。 2、电压的单位: ,符号 V,常用的单位还有KV、mV。 换算关系:1KV = V,1V = mV 3、常见的电压值:家庭电路的电压: V;一节干电池的电压: V;对人体安全的电压: V。 4、电压表的符号: 。 (1)实验室电压表的量程和分度值 一、量程 V,分度值为 V; 二、量程 V,分度值为 V; (2)电压表要 在被测电路两端; 接线柱,靠近电源的正极, 接线柱,靠近电源的负极;测量时,电压不能超过电压表的 ;在预先不能估测量程时,我们应选择 的量程,采用 的方法,估测使用电压表的量程。 5、电阻导体对电流的 作用叫电阻,用字母 表示。单位:国际单位是 ,符号 。常用的单位还有: , 。 6、电阻是导体本身的一种性质:导体的电阻,是由其自身的因素决定,而与其两端的 和通过的 大小无关。 7、决定电阻大小的因素: , , 和 。 8、串联电路中,电压的特点:串联电路中的总电压等于 , 即U串 = 。 9、并联电路中,电压的特点:并联电路中,各支路两端的电压都 ,U并 = 。 10、电池的串联:电池串联后,总电压等于各节电池电压 。 11、滑动变阻器通过改变连入电路中,电阻线的 来改变电路中的电阻,从而改变电路中的 和 。 12、铭牌:如某滑动变阻器标有“80Ω 1A”的字样,“80Ω ”表示 ,“1A”表示 。 13、接线方法:把滑动变阻器串联接入电路中,连接时,应接人 两个接线柱。 14、使用注意事项:在闭合开关前,应把滑动变阻器滑片 ,目的是为了使电路中的电阻最大,电流最小,达到 的作用。
行 课 案 1、电压作用是什么? 2、测量电压的仪表叫什么表,其正确使用方法是什么? 4、画出用电压表分别测量串联电路中两灯两端电压的电路图。 5、画出两灯并联时测出一盏灯两端电压的电路图。 6、如果将电压表“+”“-”接线柱接反,会出现什么现象? 7、如果被测电压超出了所选量程,会出现什么现象? 8、在电压表上的读数步骤 9、串联电路中电流的规律?串联电路中电压的规律? 10、并联电路中电流的规律?并联电路中电压的规律? 11、电阻的大小跟哪些材料有关系? 12、影响电阻大小的因素? 13、滑动变阻器的工作原理?

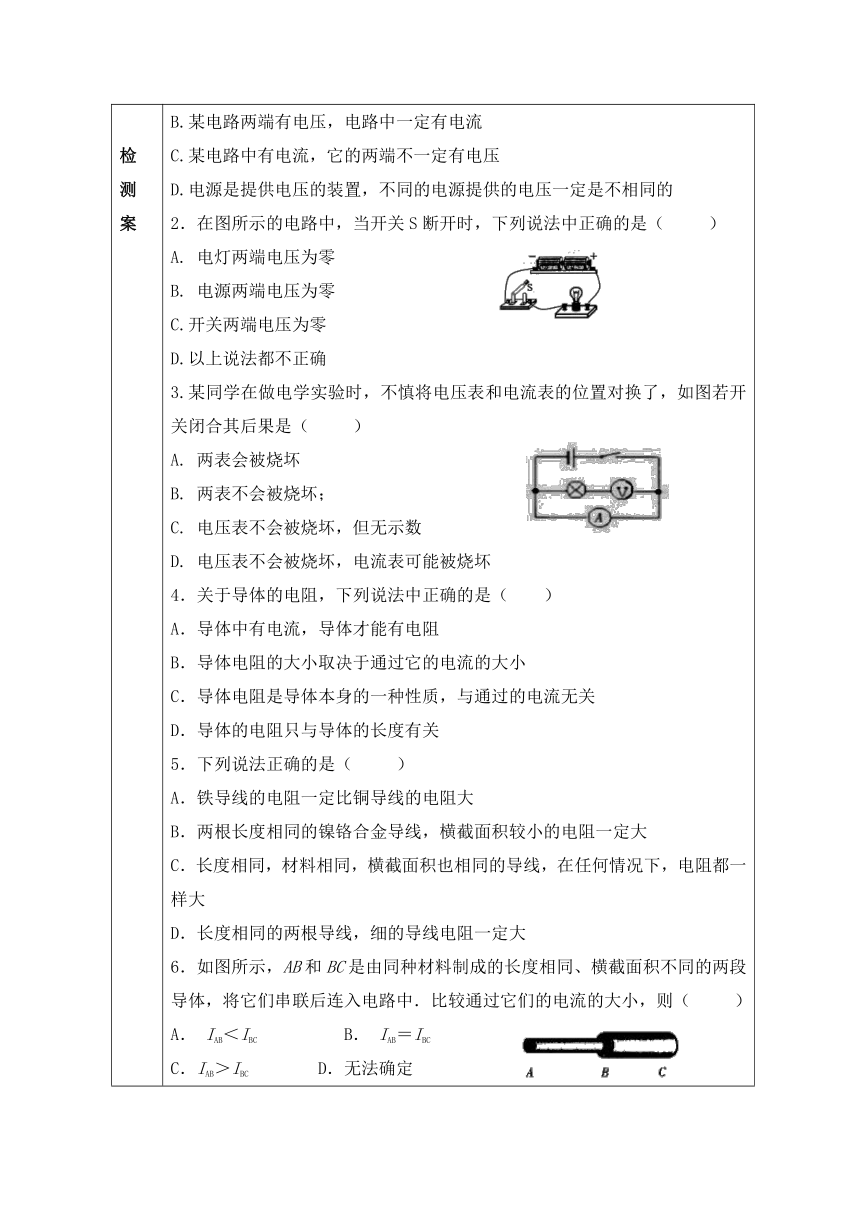

检 测 案 1.下列有关电压的说法中,正确的是( ) A.自然界中,有的动物本身就可以产生电压,用来自卫 B.某电路两端有电压,电路中一定有电流 C.某电路中有电流,它的两端不一定有电压 D.电源是提供电压的装置,不同的电源提供的电压一定是不相同的 2.在图所示的电路中,当开关S断开时,下列说法中正确的是( ) A. 电灯两端电压为零 B. 电源两端电压为零 C.开关两端电压为零 D.以上说法都不正确 3.某同学在做电学实验时,不慎将电压表和电流表的位置对换了,如图若开关闭合其后果是( ) A. 两表会被烧坏 B. 两表不会被烧坏; C. 电压表不会被烧坏,但无示数 D. 电压表不会被烧坏,电流表可能被烧坏 4.关于导体的电阻,下列说法中正确的是( ) A.导体中有电流,导体才能有电阻 B.导体电阻的大小取决于通过它的电流的大小 C.导体电阻是导体本身的一种性质,与通过的电流无关 D.导体的电阻只与导体的长度有关 5.下列说法正确的是( ) A.铁导线的电阻一定比铜导线的电阻大 B.两根长度相同的镍铬合金导线,横截面积较小的电阻一定大 C.长度相同,材料相同,横截面积也相同的导线,在任何情况下,电阻都一样大 D.长度相同的两根导线,细的导线电阻一定大 6.如图所示,AB和BC是由同种材料制成的长度相同、横截面积不同的两段导体,将它们串联后连入电路中.比较通过它们的电流的大小,则( ) A. IAB<IBC B. IAB=IBC C.IAB>IBC D.无法确定 7.当将滑动变阻器的滑片P向右移动时,图中的哪一种连接方法可使变阻器连入电路部分的电阻增大( ) 8.如上图所示的电路中,用滑动变阻器调节灯的亮度,若要求滑片P向右端滑动时灯逐渐变暗,则下列接法正确的是( ) A.M接C,N接B B.M接A,N接B C.M接C,N接D D.M接A,N接D 9.如图所示的电路,电源电压保持不变,闭合开关,当滑动变阻器的滑片向右滑动时,下列分析正确的是( ) A.灯泡变亮,电流表的示数变大 B.灯泡变暗,电流表的示数变小 C.灯泡亮度不变,电流表的示数变大 D.灯泡亮度不变,电流表的示数变小 10.收音机上的“音量Volume”旋钮,能够控制声音的响度。它的实质是一个( ) A. 变阻器 B.电压表 C. 电流表 D.开关 11.关于电流表和电压表使用,下列说法不正确的是( ) A 使用前都应检查指针是否指零 B 试触时,选用小量程,被测电压超过小量程,改用大量程 C 电压表自身电阻很大,流过电压表的电流很小,有时当作断路处理 D 电流表自身电阻很小,不小心接在电源两端会烧坏电流表 12.关于串联电路、并联电路电压规律,下列说法不正确的是( ) A并联电路中各支路的电压一定相等 B 串联电路中各部分电路的电压一定不相等 C 电压相等的两灯泡可能是串联的 D 电压不相等的两灯泡一定是串联的 13.如图所示的电路,电源电压保持不变,闭合开关,当滑动变阻器的滑片向右滑动时,下列分析正确的是( ) A.灯泡变亮,电流表的示数变大 B.灯泡变暗,电流表的示数变小 C.灯泡亮度不变,电流表的示数变大 D.灯泡亮度不变,电流表的示数变小 14.下列说法正确的是 ( ) A.短导线的电阻比长导线的电阻小 B.粗导线的电阻比细导线的电阻小
C.铜导线的电阻比铁导线的电阻小 D.同种材料长度相等,粗导线电阻比细导线电阻小 15.在用电压表测电压时,采用0 ~ 3V的量程,测得点灯两端的电压为2.2V,采用0 ~ 15V的量程,测得点灯两端的电压为2.0V,那么点灯两端的电压为( ) A、2.2V B、2.0V C、2.1V D、无法确定
