第三章光现象专题训练光现象作图2021—2022学年苏科版八年级物理上册（含答案）

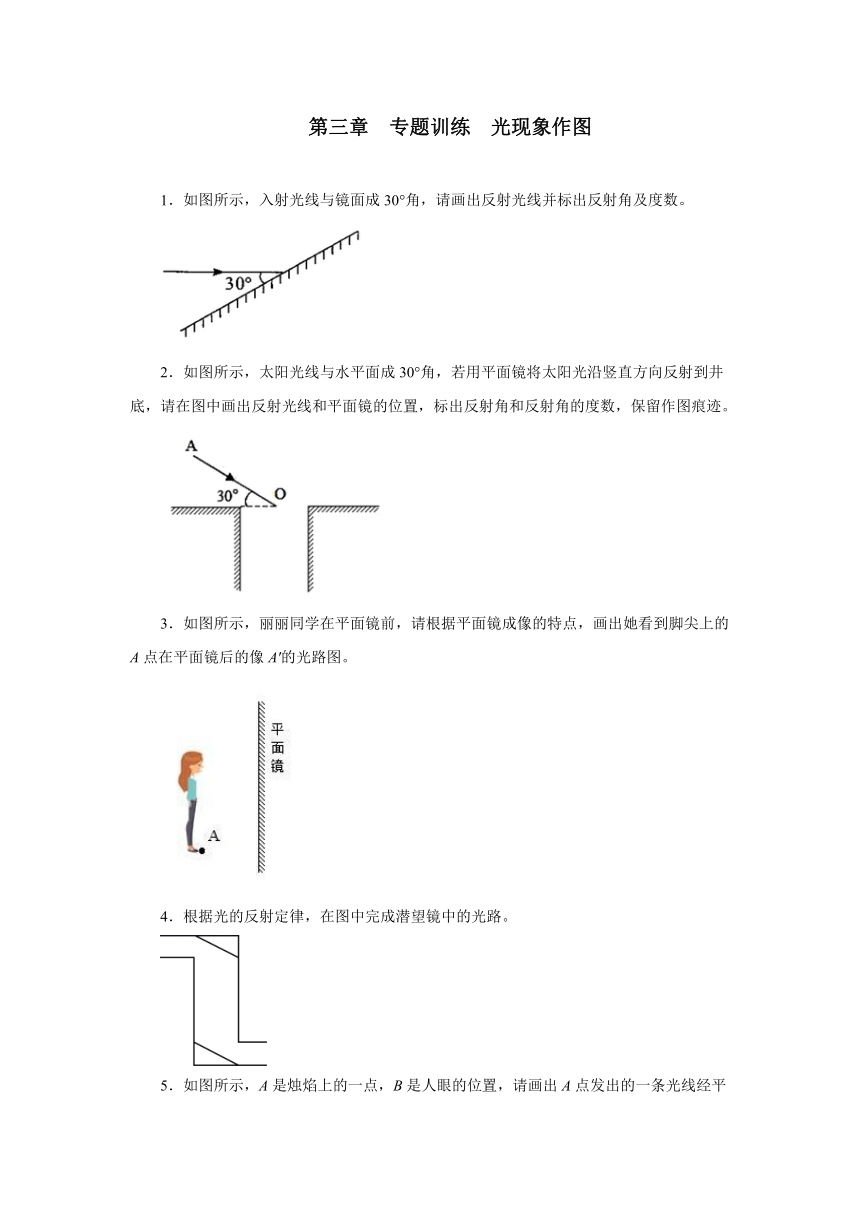

第三章 专题训练 光现象作图
1．如图所示，入射光线与镜面成30°角，请画出反射光线并标出反射角及度数。
2．如图所示，太阳光线与水平面成30°角，若用平面镜将太阳光沿竖直方向反射到井底，请在图中画出反射光线和平面镜的位置，标出反射角和反射角的度数，保留作图痕迹。
3．如图所示，丽丽同学在平面镜前，请根据平面镜成像的特点，画出她看到脚尖上的A点在平面镜后的像A′的光路图。
4．根据光的反射定律，在图中完成潜望镜中的光路。

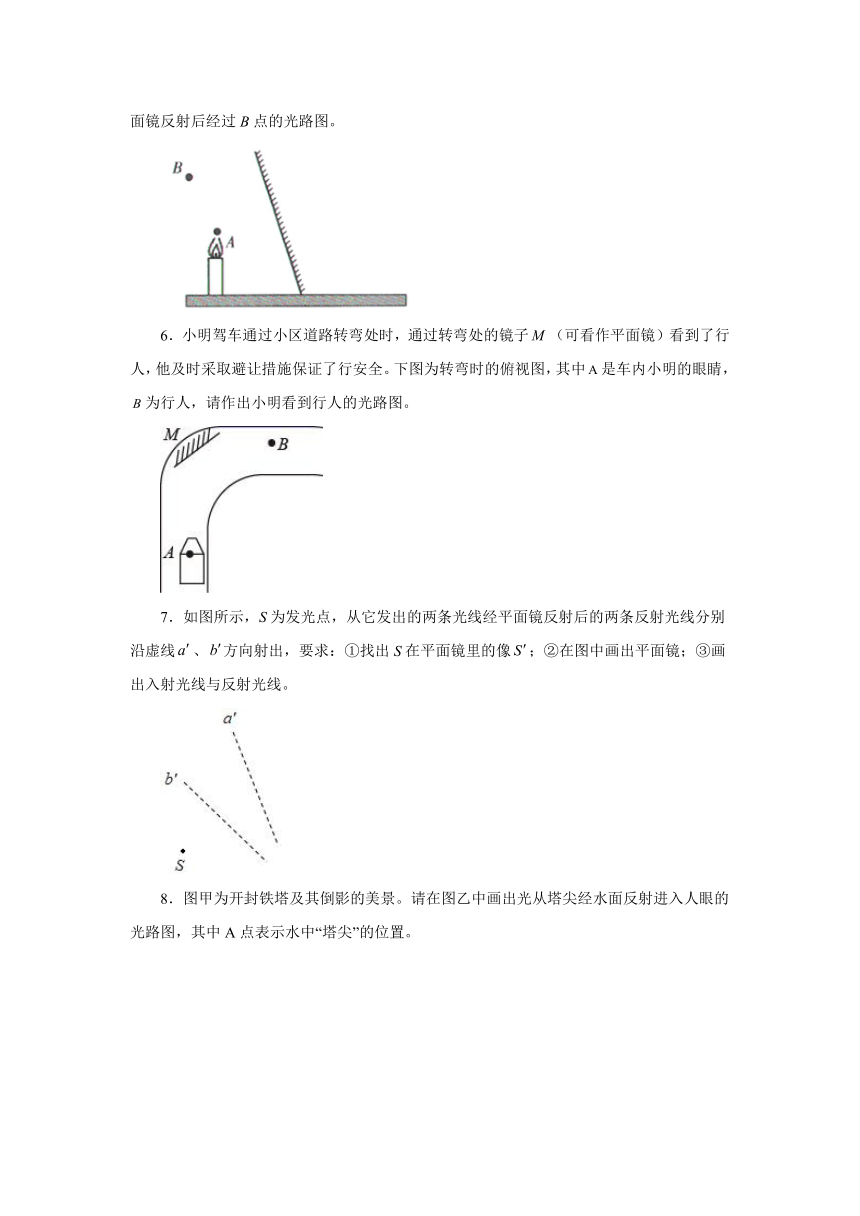

5．如图所示，A是烛焰上的一点，B是人眼的位置，请画出A点发出的一条光线经平面镜反射后经过B点的光路图。
6．小明驾车通过小区道路转弯处时，通过转弯处的镜子（可看作平面镜）看到了行人，他及时采取避让措施保证了行安全。下图为转弯时的俯视图，其中是车内小明的眼睛，为行人，请作出小明看到行人的光路图。
7．如图所示，S为发光点，从它发出的两条光线经平面镜反射后的两条反射光线分别沿虚线、方向射出，要求：①找出S在平面镜里的像；②在图中画出平面镜；③画出入射光线与反射光线。

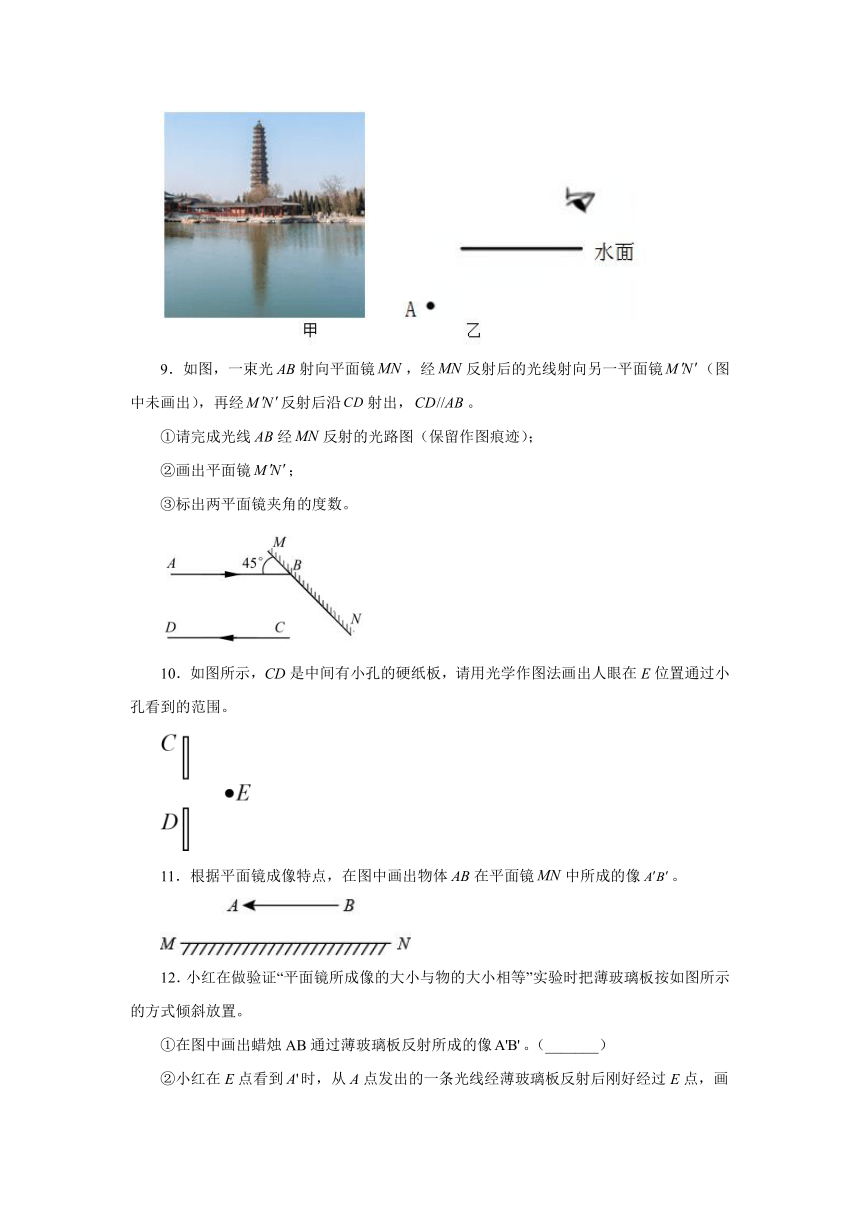

8．图甲为开封铁塔及其倒影的美景。请在图乙中画出光从塔尖经水面反射进入人眼的光路图，其中A点表示水中“塔尖”的位置。
9．如图，一束光射向平面镜，经反射后的光线射向另一平面镜（图中未画出），再经反射后沿射出，。
①请完成光线经反射的光路图（保留作图痕迹）；
②画出平面镜；
③标出两平面镜夹角的度数。
10．如图所示，CD是中间有小孔的硬纸板，请用光学作图法画出人眼在E位置通过小孔看到的范围。
11．根据平面镜成像特点，在图中画出物体在平面镜中所成的像。
12．小红在做验证“平面镜所成像的大小与物的大小相等”实验时把薄玻璃板按如图所示的方式倾斜放置。
①在图中画出蜡烛AB通过薄玻璃板反射所成的像。（_______）

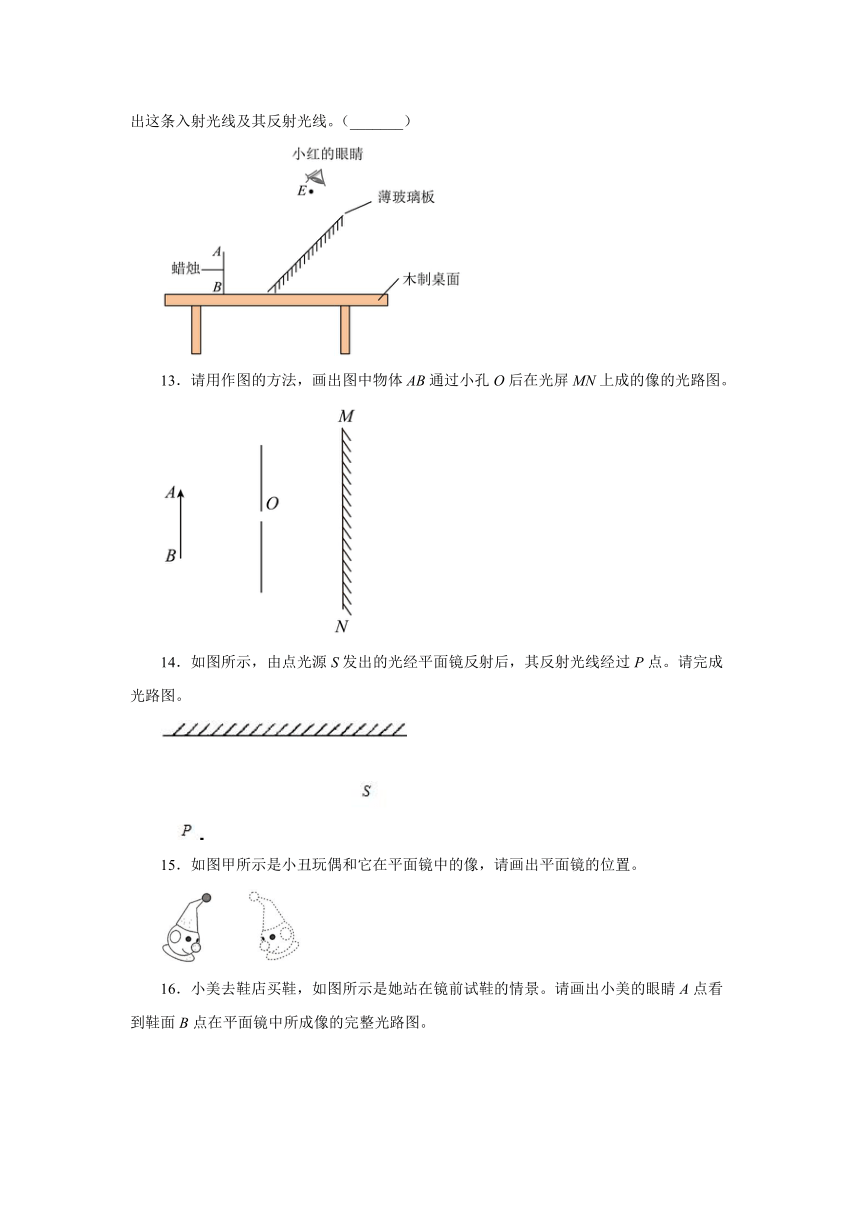

②小红在E点看到时，从A点发出的一条光线经薄玻璃板反射后刚好经过E点，画出这条入射光线及其反射光线。（_______）
13．请用作图的方法，画出图中物体AB通过小孔O后在光屏MN上成的像的光路图。
14．如图所示，由点光源S发出的光经平面镜反射后，其反射光线经过P点。请完成光路图。
15．如图甲所示是小丑玩偶和它在平面镜中的像，请画出平面镜的位置。
16．小美去鞋店买鞋，如图所示是她站在镜前试鞋的情景。请画出小美的眼睛A点看到鞋面B点在平面镜中所成像的完整光路图。
17．如图所示，小亮能看到物体A在平面镜中所成的像A′。请在图中适当位置作出平面镜，并完成眼睛看到物体A的像A′的光路图。
18．小字的妈妈喜欢在家中养花，为了使客厅里花盆中的花能茁壮成长，小宇想利用平面镜反光使室外太阳光照射到如图的花盆中花上的B处。请你在A点画出放置的平面镜并将光路补充完整。
参考答案
1．
2．
3．
4．
5．
6．
7．
8．
9．
10．
11．
12．
13．
14．
15．
16．
17．
18．
