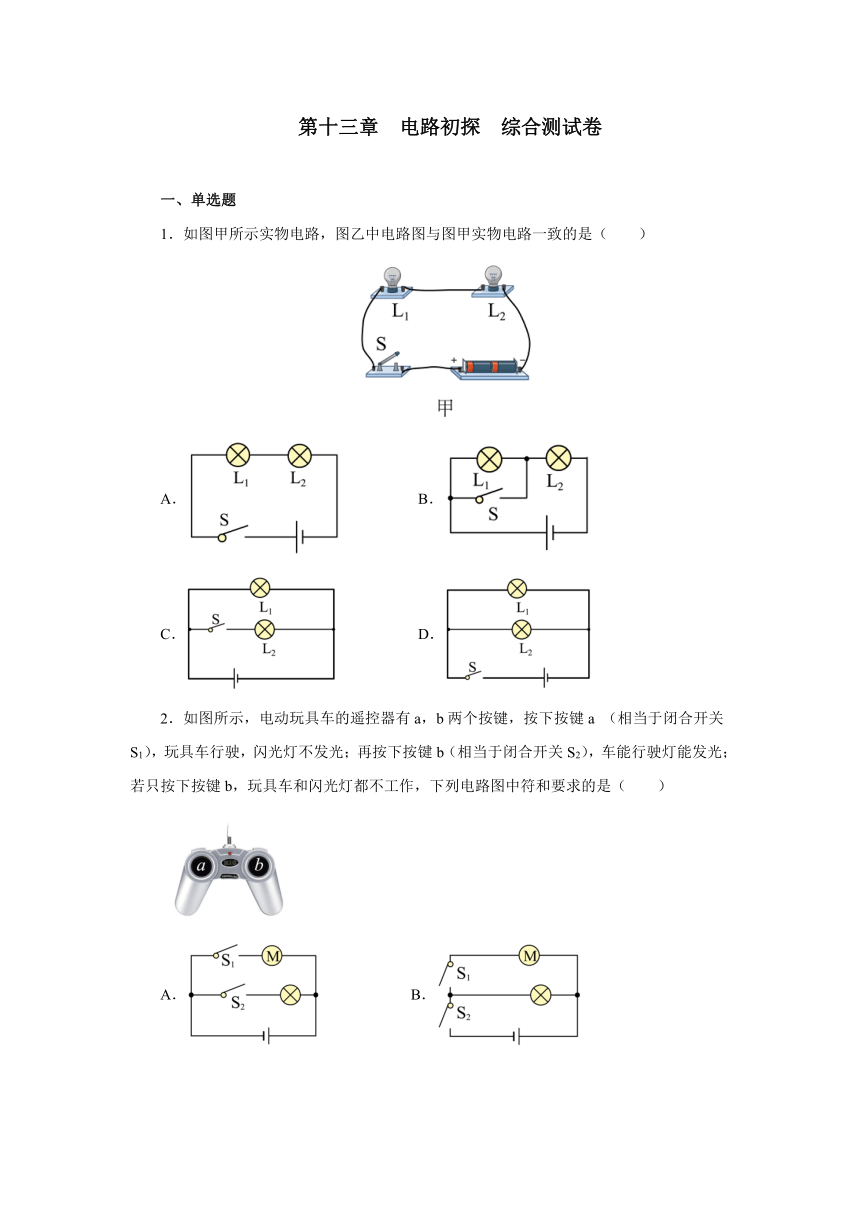

第十三章 电路初探 综合测试卷
一、单选题
1．如图甲所示实物电路，图乙中电路图与图甲实物电路一致的是（　　）
A． B．
C． D．
2．如图所示，电动玩具车的遥控器有a，b两个按键，按下按键a （相当于闭合开关S1），玩具车行驶，闪光灯不发光；再按下按键b（相当于闭合开关S2），车能行驶灯能发光；若只按下按键b，玩具车和闪光灯都不工作，下列电路图中符和要求的是（　　）
A． B．
C． D．

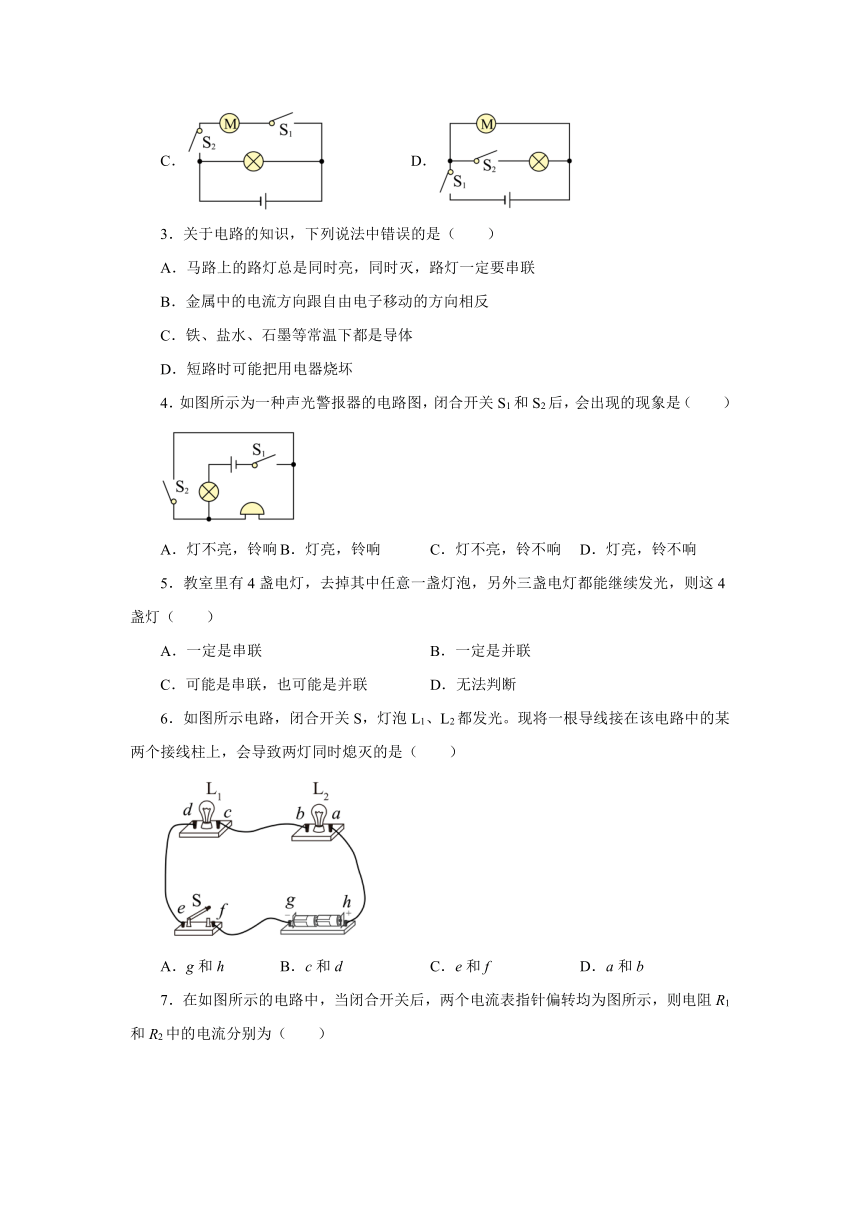

3．关于电路的知识，下列说法中错误的是（　　）
A．马路上的路灯总是同时亮，同时灭，路灯一定要串联
B．金属中的电流方向跟自由电子移动的方向相反
C．铁、盐水、石墨等常温下都是导体
D．短路时可能把用电器烧坏
4．如图所示为一种声光警报器的电路图，闭合开关S1和S2后，会出现的现象是（　　）
A．灯不亮，铃响 B．灯亮，铃响 C．灯不亮，铃不响 D．灯亮，铃不响
5．教室里有4盏电灯，去掉其中任意一盏灯泡，另外三盏电灯都能继续发光，则这4盏灯（　　）
A．一定是串联 B．一定是并联
C．可能是串联，也可能是并联 D．无法判断
6．如图所示电路，闭合开关S，灯泡L1、L2都发光。现将一根导线接在该电路中的某两个接线柱上，会导致两灯同时熄灭的是（　　）
A．g和h B．c和d C．e和f D．a和b

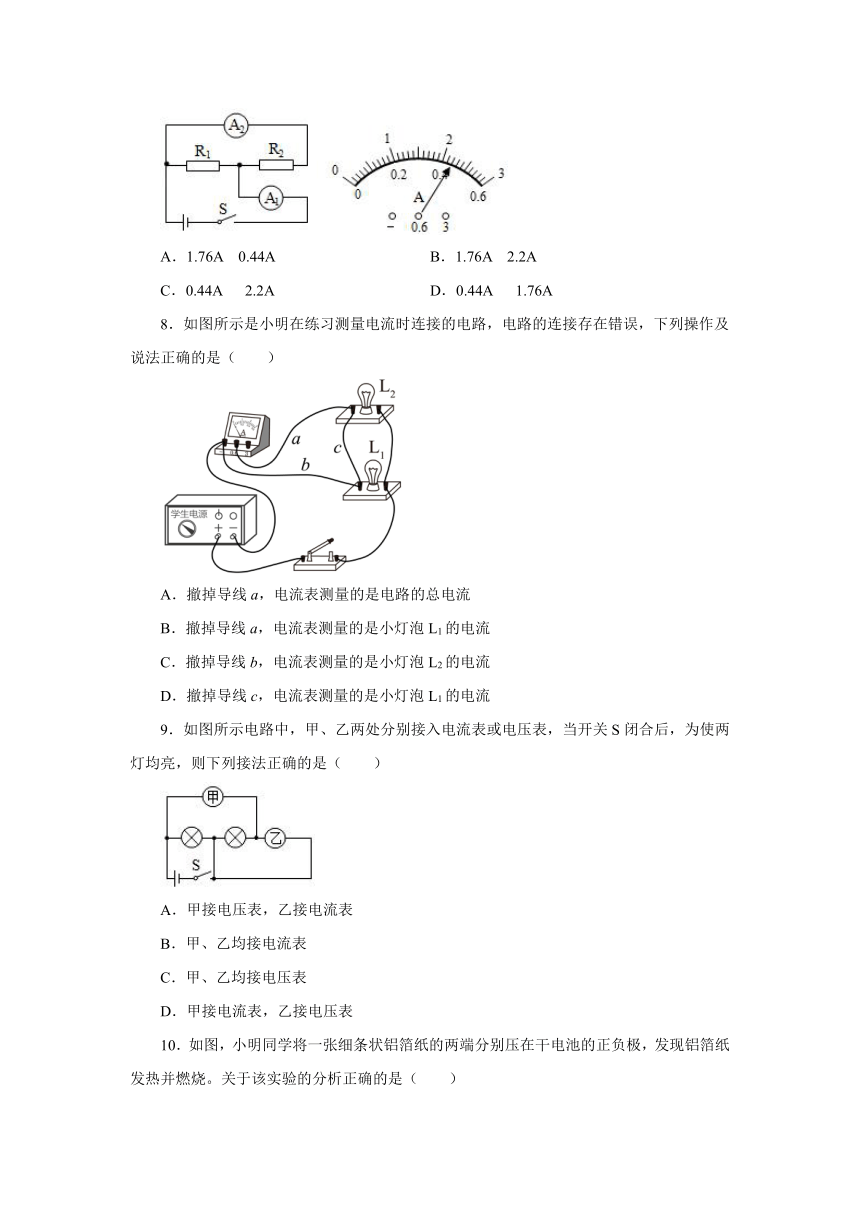

7．在如图所示的电路中，当闭合开关后，两个电流表指针偏转均为图所示，则电阻R1和R2中的电流分别为（　　）
A．1.76A 0.44A B．1.76A 2.2A
C．0.44A 2.2A D．0.44A 1.76A
8．如图所示是小明在练习测量电流时连接的电路，电路的连接存在错误，下列操作及说法正确的是（　　）
A．撤掉导线a，电流表测量的是电路的总电流
B．撤掉导线a，电流表测量的是小灯泡L1的电流
C．撤掉导线b，电流表测量的是小灯泡L2的电流
D．撤掉导线c，电流表测量的是小灯泡L1的电流
9．如图所示电路中，甲、乙两处分别接入电流表或电压表，当开关S闭合后，为使两灯均亮，则下列接法正确的是（　　）
A．甲接电压表，乙接电流表
B．甲、乙均接电流表
C．甲、乙均接电压表
D．甲接电流表，乙接电压表

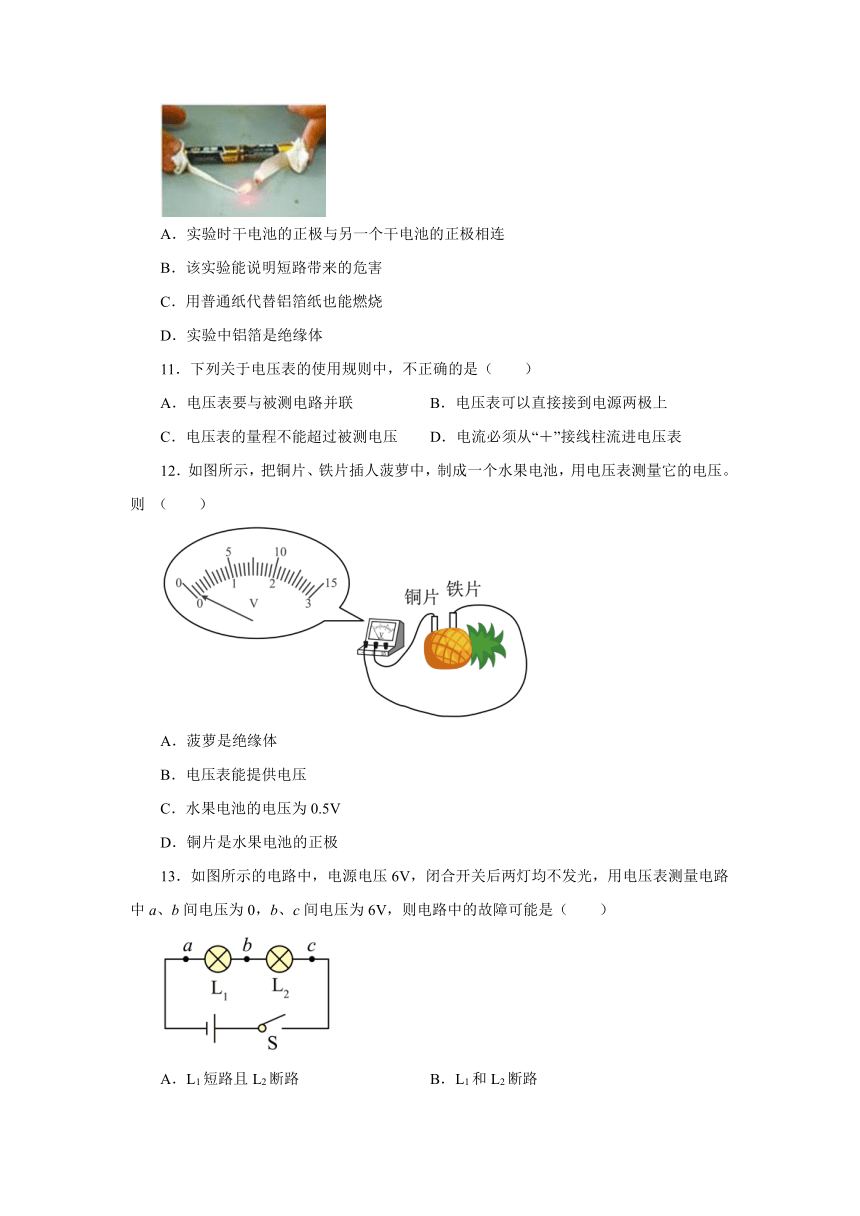

10．如图，小明同学将一张细条状铝箔纸的两端分别压在干电池的正负极，发现铝箔纸发热并燃烧。关于该实验的分析正确的是（　　）
A．实验时干电池的正极与另一个干电池的正极相连
B．该实验能说明短路带来的危害
C．用普通纸代替铝箔纸也能燃烧
D．实验中铝箔是绝缘体
11．下列关于电压表的使用规则中，不正确的是（　　）
A．电压表要与被测电路并联 B．电压表可以直接接到电源两极上
C．电压表的量程不能超过被测电压 D．电流必须从“＋”接线柱流进电压表
12．如图所示，把铜片、铁片插人菠萝中，制成一个水果电池，用电压表测量它的电压。则 （ ）
A．菠萝是绝缘体
B．电压表能提供电压
C．水果电池的电压为0.5V
D．铜片是水果电池的正极
13．如图所示的电路中，电源电压6V，闭合开关后两灯均不发光，用电压表测量电路中a、b间电压为0，b、c间电压为6V，则电路中的故障可能是（　　）
A．L1短路且L2断路 B．L1和L2断路
C．L1短路且L2短路 D．L1或L2短路

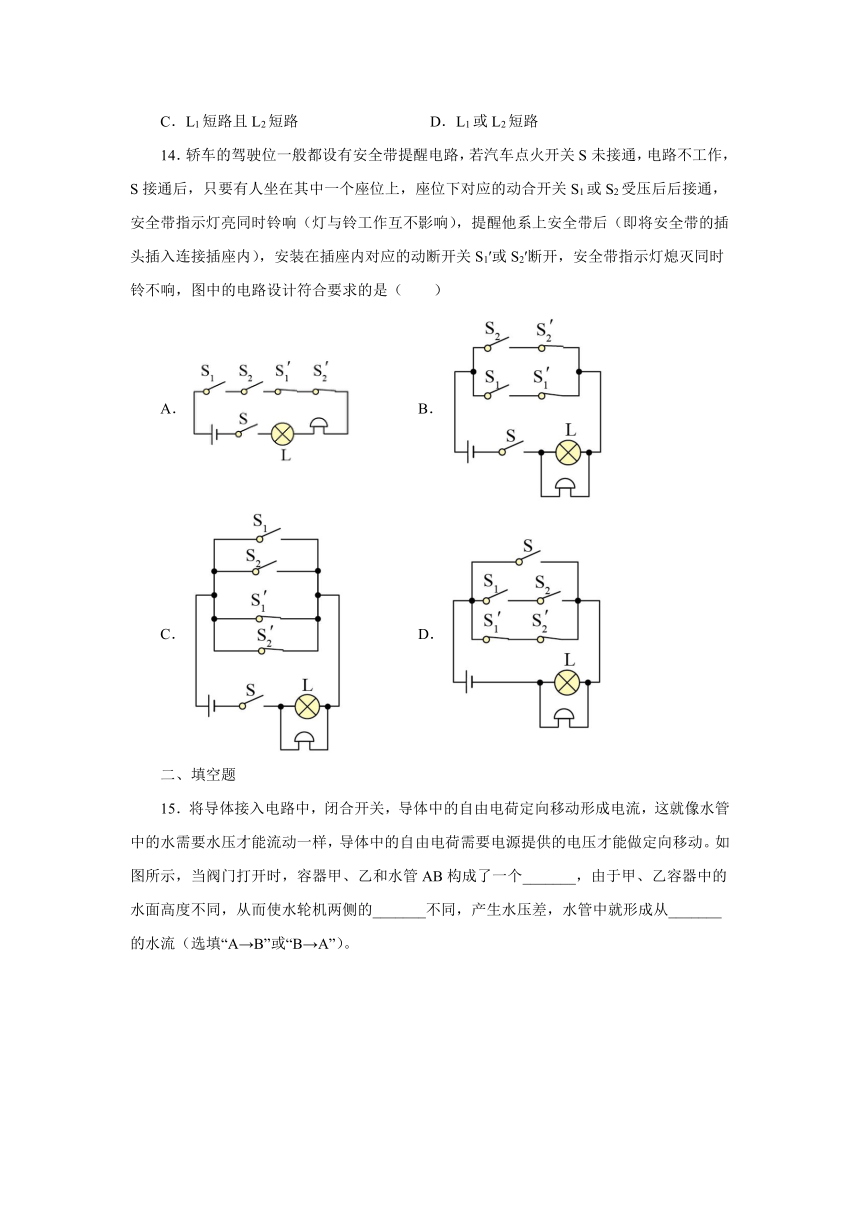

14．轿车的驾驶位一般都设有安全带提醒电路，若汽车点火开关S未接通，电路不工作，S接通后，只要有人坐在其中一个座位上，座位下对应的动合开关S1或S2受压后后接通，安全带指示灯亮同时铃响（灯与铃工作互不影响），提醒他系上安全带后（即将安全带的插头插入连接插座内），安装在插座内对应的动断开关S1′或S2′断开，安全带指示灯熄灭同时铃不响，图中的电路设计符合要求的是（　　）
A． B． C． D．
二、填空题
15．将导体接入电路中，闭合开关，导体中的自由电荷定向移动形成电流，这就像水管中的水需要水压才能流动一样，导体中的自由电荷需要电源提供的电压才能做定向移动。如图所示，当阀门打开时，容器甲、乙和水管AB构成了一个_______，由于甲、乙容器中的水面高度不同，从而使水轮机两侧的_______不同，产生水压差，水管中就形成从_______的水流（选填“A→B”或“B→A”）。
16．如图所示的电路，要使R1、R2串联，应闭合的开关是___________；要使R1、R2并联，应闭合的开关是___________；该电路中干电池供电时将___________能转化为电能。
17．如图甲所示的电路中，电压表所用的量程不明，当电路闭合后，V1和V2的示数分别如图乙所示，则V1的读数是______V，小灯泡L1上的电压是______V。
18．如图所示的电路连接情况不可见，闭合开关，两个小灯泡同时发光；断开开关，两个小灯泡同时熄灭，根据这一现象________判定两灯是串联的（选填“能”或“不能”），小明断开开关后，拧下S1，再闭合开关，发现L2不亮了，由此可以说明两灯是_______联的。
19．如图甲所示的电路中，两端的电压为，两端的电压如图乙所示，则 两端的电压 ___________V，电源电压___________V。
20．为避免点燃烟花造成人员伤害。小明设计了烟花定时自动点火装置，原理如图所示，装置中的点火器有电流通过时，就会自动点燃烟花，定时器控制点火时间。为完善设计方案，还需要在_______（选填“a”或b”）处安装一个开关S，断开此开关，指示灯熄灭，整个装置停止工作，点放烟花前，点火器在电路中应处于_______状态。（选填“通路”、“短路”或“开路”）
21．如图甲所示电路，电源电压恒定不变，当开关S1、S3闭合，S2断开时，电流表示数如图乙所示；当开关S3闭合，S1、S2断开时，电流表示数还是如图乙所示；求：
（1）当开关S1、S3闭合，S2断开时，流过灯泡L1、L2的电流分别是多大？______
（2）当开关______闭合，______断开时，L1、L2组成串联电路，此时发现L1比L2亮，以下说法正确的是，理由是 ______。
A．通过L1灯的电流大
B．通过L2灯的电流大
C．通过两灯的电流一样大
D．无法确定
22．实验课上，老师拿出如图甲所示的电路板，当开关S闭合后发现，灯L不亮，现已确定是由于灯L的短路或断路引起的。要求检测是哪一种故障。小雅同学做了如图乙的检测电图。将故障电路的开关S断开，分别把M接到a接线柱、N接到b接线柱上。若检测灯亮，则故障是___________；若检测灯不亮，则故障是___________。（选填“短路”或“断路”）
23．小明根据图甲所示电路探究串联电路电压的关系
（1）连接实物时，开关应______，电压表应与待测电路______联，并用______法选择合适的量程。
（2）按图连好电路后，小明将电压表接在a、b两点时，闭合开关，发现电压表示数为电源电压。则发生该现象的原因可能是L1______，或L2______。（选填“短路”或“断路”）
（3）排除故障后，测了三个位置的电压。然后用L3换下L2在三个位置又各测一次，电压值如下表。表中空缺的一个数据，电压表指针位置如图乙所示。请将下表填写完整。
电压表接入位置 ab bc ac
电压表示数（V） 2.5 3.5 6
2 ______ 6
结论 ______
三、实验题
24．（一）“探究串联电路特点”时小明选用两只规格不相同的灯泡进行实验，连接的电路如图甲所示。
（1）在连接电路时，开关应处于___________状态。
（2）闭合开关后，发现灯发光，不发光，可能的原因是：___________。
（3）为了寻找“串联电路的电流关系”，分别在图中、、各点处把电流表串联接入，闭合开关前，发现其中一个电流表指针如图乙所示，出现这种现象的原因是___________。
（4）正确实验操作后，测得、、三处的电流记、、，测得、、两点间的电压、、。下列说法正确的是___________。
A． B． C． D．
（二）探究并联电路的特点
（5）小宇同学用图甲所示的电路测量两只灯泡的电流时，电流表和表盘上指针分别处于图乙、丙所示的位置，则通过灯泡的电流是___________。
（6）一段时间后，发现灯泡突然熄灭，依旧发光，观察到电流表的示数___________，电流表的示数___________。（均选填“变大”“变小”或“不变”）
（7）根据本次探究结果可知通过灯泡的电流是___________。
25．在“探究串联电路中电压的规律”实验中，小明同学设计了如图所示的电路。
（1）小明用电压表分别测出L1和L2两端电压及串联总电压，经过多次实验，并记录了数据。分析下表中的数据，可得出的结论为：_______。
实验次数 L1两端的电压/V L2两端的电压/V 串联总电压
1 1.5 1.3 2.8
2 1.2 1.6 2.8
3 1.1 1.7 2.8
（2）小明进行多次实验的主要目的是_______（选填“寻找普遍规律”或“减小实验误差”）。
四、作图题
26．根据电路实物图，在虚线框内画出对应的电路图。
27．请根据图甲所示的电路图，连接好图乙中的实物电路。
28．有一个电源，两个开关，一个灯泡、一个小电动机，某次实验时，需要实现两个开关各控制一个用电器且互不影响，请在题图中补充完整实验电路图。
五、计算题
29．如图甲所示，S闭合后，电流表A1、电流表A2、电压表 V 分别是学生用电流表和电压表，三只电表的指针均如图乙所示，已知V 表接入的是“-”、“15”，请回答：
(1)电源电压，L2 两端的电压各是多少？
(2)通过 L1、L2 的电流为多大？（以上答案均需要说明理由）
参考答案
1．A
2．D
3．A
4．D
5．B
6．A
7．A
8．D
9．D
10．B
11．C
12．D
13．A
14．B
15．连通器 液体压强 A→B
16．S2 S1、S3 化学
17．6 3.5
18．不能 串
19．2.3 6.0
20．a 短路
21．流过灯泡L1、L2的电流分别是0.22A、0.88A S2 S1、S3 C
22．断路 短路
23．断开 并 试触 断路 短路 4 串联电路两端的总电压等各部分电路两端电压之和
24．断开 L2短路 电流表指针没有调零 D 0.36 不变 变小 0.18
25．串联电路两端的总电压等于各部分电路两端的电压之和 寻找普遍规律
26．
27．
28．
29．(1)6V，6V；(2)0.24A，0.96A
