5.1 透镜 课堂练习A卷 2021-2022学年人教版八年级物理上册（有答案）

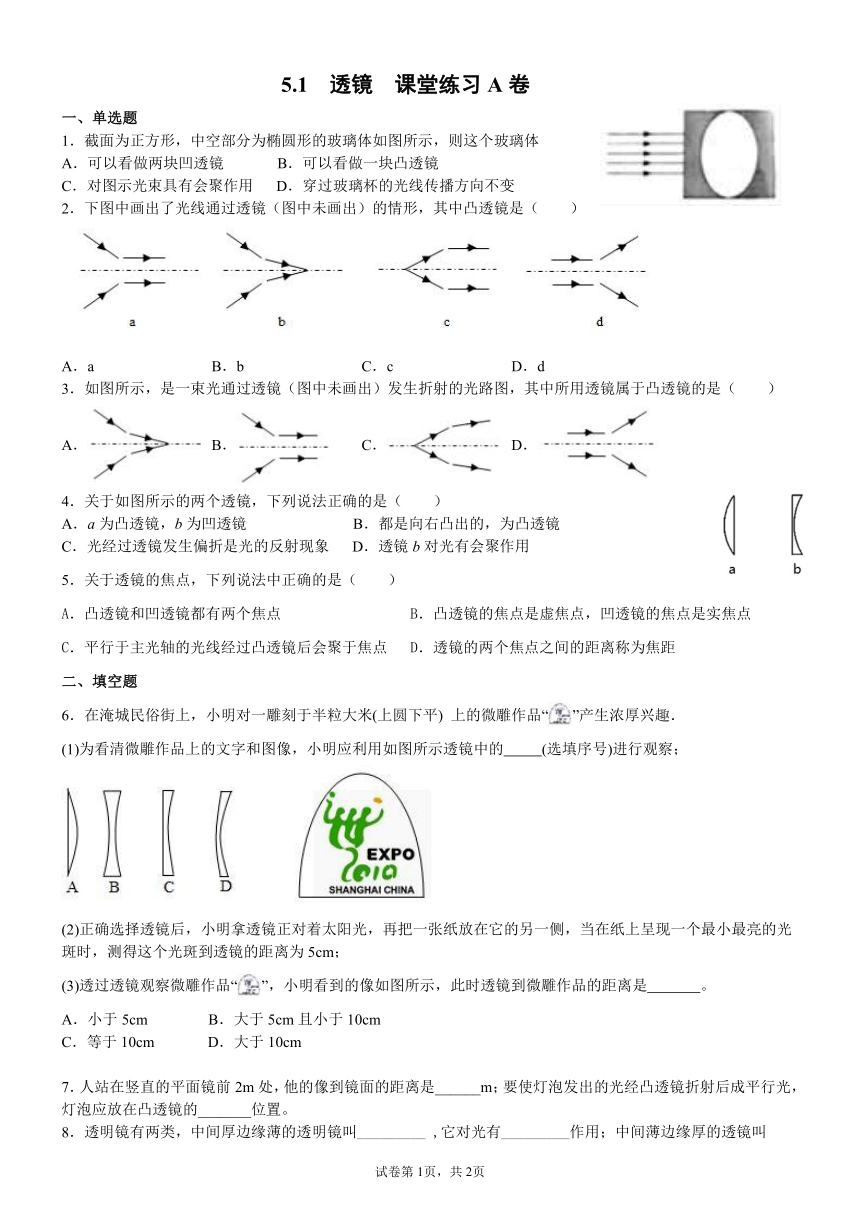

5.1 透镜 课堂练习A卷
一、单选题
1．截面为正方形，中空部分为椭圆形的玻璃体如图所示，则这个玻璃体
A．可以看做两块凹透镜 B．可以看做一块凸透镜
C．对图示光束具有会聚作用 D．穿过玻璃杯的光线传播方向不变
2．下图中画出了光线通过透镜（图中未画出）的情形，其中凸透镜是（　　）
A．a B．b C．c D．d
3．如图所示，是一束光通过透镜（图中未画出）发生折射的光路图，其中所用透镜属于凸透镜的是（　　）
A． B． C． D．
4．关于如图所示的两个透镜，下列说法正确的是（　　）
A．a为凸透镜，b为凹透镜 B．都是向右凸出的，为凸透镜
C．光经过透镜发生偏折是光的反射现象 D．透镜b对光有会聚作用
5．关于透镜的焦点，下列说法中正确的是（　　）
A．凸透镜和凹透镜都有两个焦点 B．凸透镜的焦点是虚焦点，凹透镜的焦点是实焦点
C．平行于主光轴的光线经过凸透镜后会聚于焦点 D．透镜的两个焦点之间的距离称为焦距
二、填空题
6．在淹城民俗街上，小明对一雕刻于半粒大米(上圆下平) 上的微雕作品“”产生浓厚兴趣．
(1)为看清微雕作品上的文字和图像，小明应利用如图所示透镜中的 (选填序号)进行观察；
(2)正确选择透镜后，小明拿透镜正对着太阳光，再把一张纸放在它的另一侧，当在纸上呈现一个最小最亮的光斑时，测得这个光斑到透镜的距离为5cm；
(3)透过透镜观察微雕作品“”，小明看到的像如图所示，此时透镜到微雕作品的距离是 。
A．小于5cm B．大于5cm且小于10cm
C．等于10cm D．大于10cm
7．人站在竖直的平面镜前2m处，他的像到镜面的距离是______m；要使灯泡发出的光经凸透镜折射后成平行光，灯泡应放在凸透镜的_______位置。
8．透明镜有两类，中间厚边缘薄的透明镜叫_________ ,它对光有_________作用；中间薄边缘厚的透镜叫________。它对光有_________作用。
9．如图所示，在注有清水的试管内留有一个稍大的空气泡，将试管水平置于白纸上方，并使平行光线竖直照射到试管上。观察试管下方的白纸，发现一条与试管平行的亮线，说明试管充满水的部分相当于 ______ 透镜，对光线有 ______ 作用，将该试管平放在报纸上，透过气泡部分观察到的字是 ______ （放大/缩小）的像。
10．如图所示为常见的透镜，其中属于凸透镜的是_____ ，它对光有_____作用，另一类透镜对光有_____作用。
三、作图题
11．按要求完成下列作图：
（1）如图1，一束光通过焦点射向透镜，请画出经过透镜后的光路图。
（2）在图2中，在平面镜的右侧有一发光点S，OB、O′B′分别是S发出的某两束光经平面镜后的反射光，请你作出发光点S及其像S′的位置（保留作图痕迹）。
12．如图所示，为光线经平面镜反射后的光线，F为凹透镜的焦点请画出：
（1）光线的入射光线；
（2）光线经凹透镜后的折射光线；
（3）标出入射角的度数。
试卷第4页，共4页
试卷第1页，共2页
参考答案
1．A 2．C 3．C 4．A 5．D
6．（1）A （2）A 7．2 焦点 8．凸透镜，会聚，凹透镜，发散
9．凸 会聚 缩小 10．B、D 会聚 发散
11．（1）；（2） 12．答案第4页，共4页
