第十三章电路初探专题训练电路的设计与识别2021—2022学年苏科版九年级物理上册（有答案）

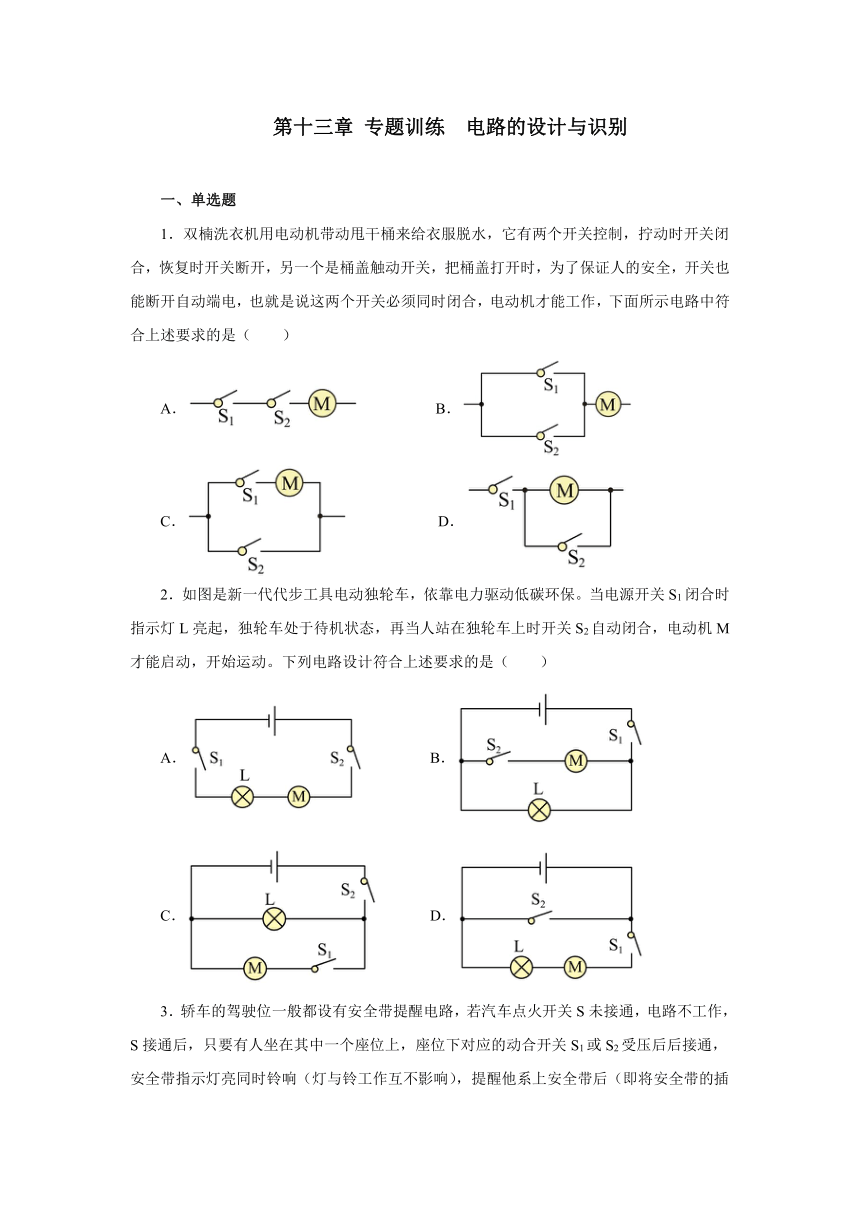

第十三章 专题训练 电路的设计与识别
一、单选题
1．双楠洗衣机用电动机带动甩干桶来给衣服脱水，它有两个开关控制，拧动时开关闭合，恢复时开关断开，另一个是桶盖触动开关，把桶盖打开时，为了保证人的安全，开关也能断开自动端电，也就是说这两个开关必须同时闭合，电动机才能工作，下面所示电路中符合上述要求的是（　　）
A． B．
C． D．
2．如图是新一代代步工具电动独轮车，依靠电力驱动低碳环保。当电源开关S1闭合时指示灯L亮起，独轮车处于待机状态，再当人站在独轮车上时开关S2自动闭合，电动机M才能启动，开始运动。下列电路设计符合上述要求的是（　　）
A． B．
C． D．

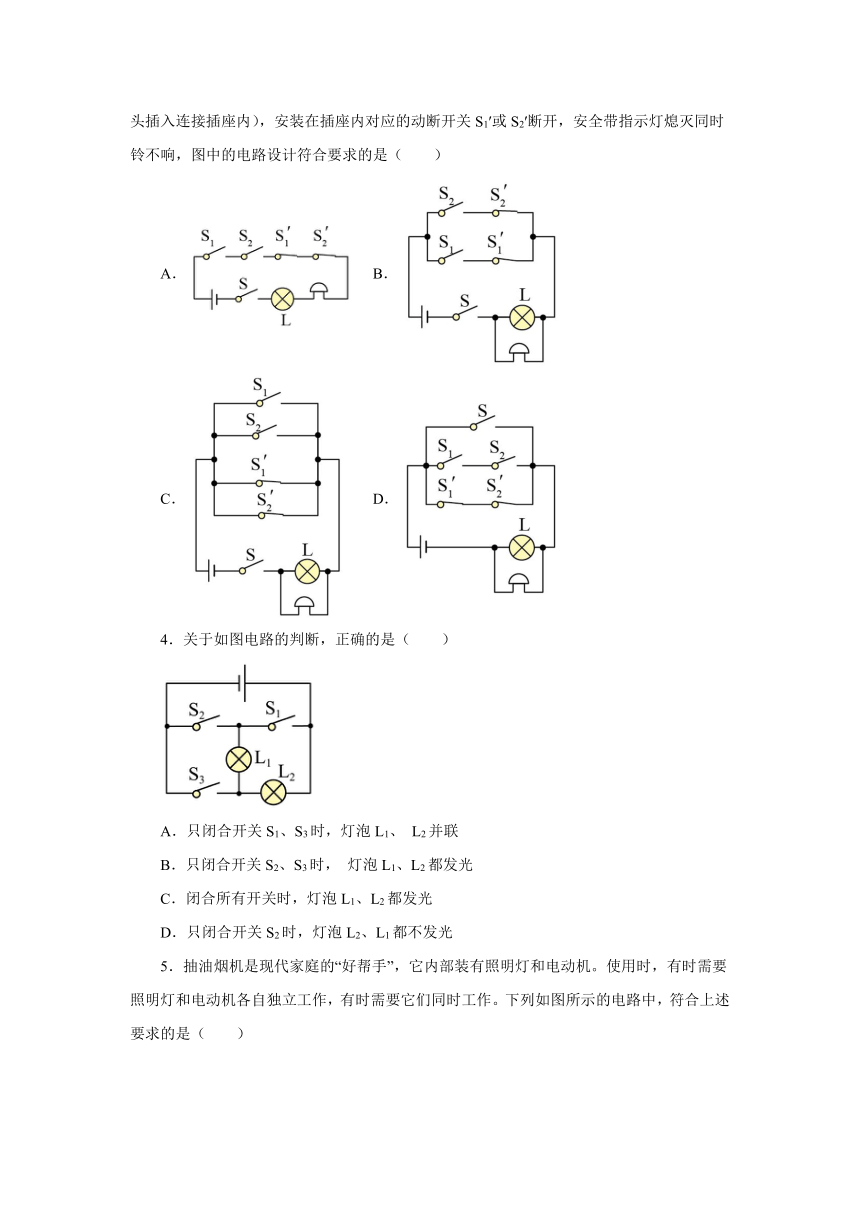

3．轿车的驾驶位一般都设有安全带提醒电路，若汽车点火开关S未接通，电路不工作，S接通后，只要有人坐在其中一个座位上，座位下对应的动合开关S1或S2受压后后接通，安全带指示灯亮同时铃响（灯与铃工作互不影响），提醒他系上安全带后（即将安全带的插头插入连接插座内），安装在插座内对应的动断开关S1′或S2′断开，安全带指示灯熄灭同时铃不响，图中的电路设计符合要求的是（　　）
A． B． C． D．
4．关于如图电路的判断，正确的是（　　）
A．只闭合开关S1、S3时，灯泡L1、 L2并联
B．只闭合开关S2、S3时， 灯泡L1、L2都发光
C．闭合所有开关时，灯泡L1、L2都发光
D．只闭合开关S2时，灯泡L2、L1都不发光

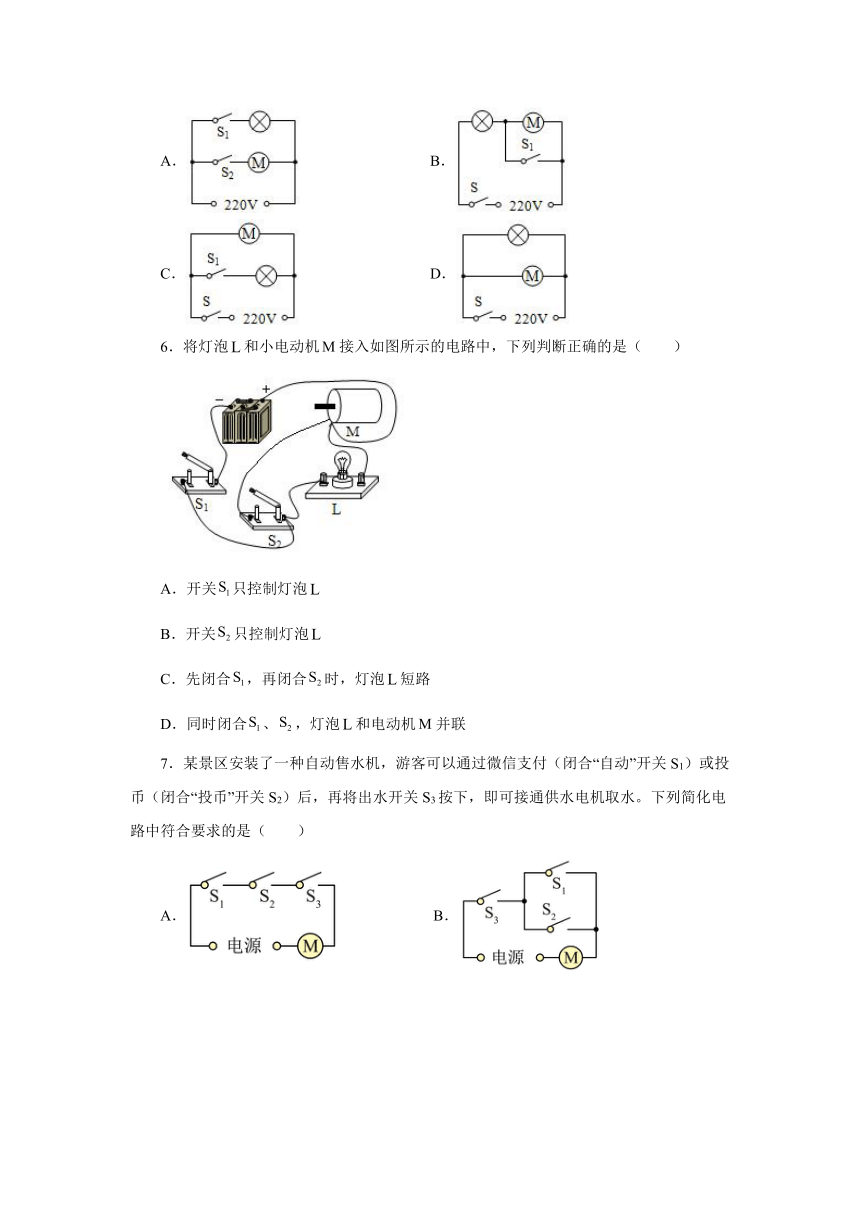

5．抽油烟机是现代家庭的“好帮手”，它内部装有照明灯和电动机。使用时，有时需要照明灯和电动机各自独立工作，有时需要它们同时工作。下列如图所示的电路中，符合上述要求的是（　　）
A． B．
C． D．
6．将灯泡和小电动机接入如图所示的电路中，下列判断正确的是（　　）
A．开关只控制灯泡
B．开关只控制灯泡
C．先闭合，再闭合时，灯泡短路
D．同时闭合、，灯泡和电动机并联

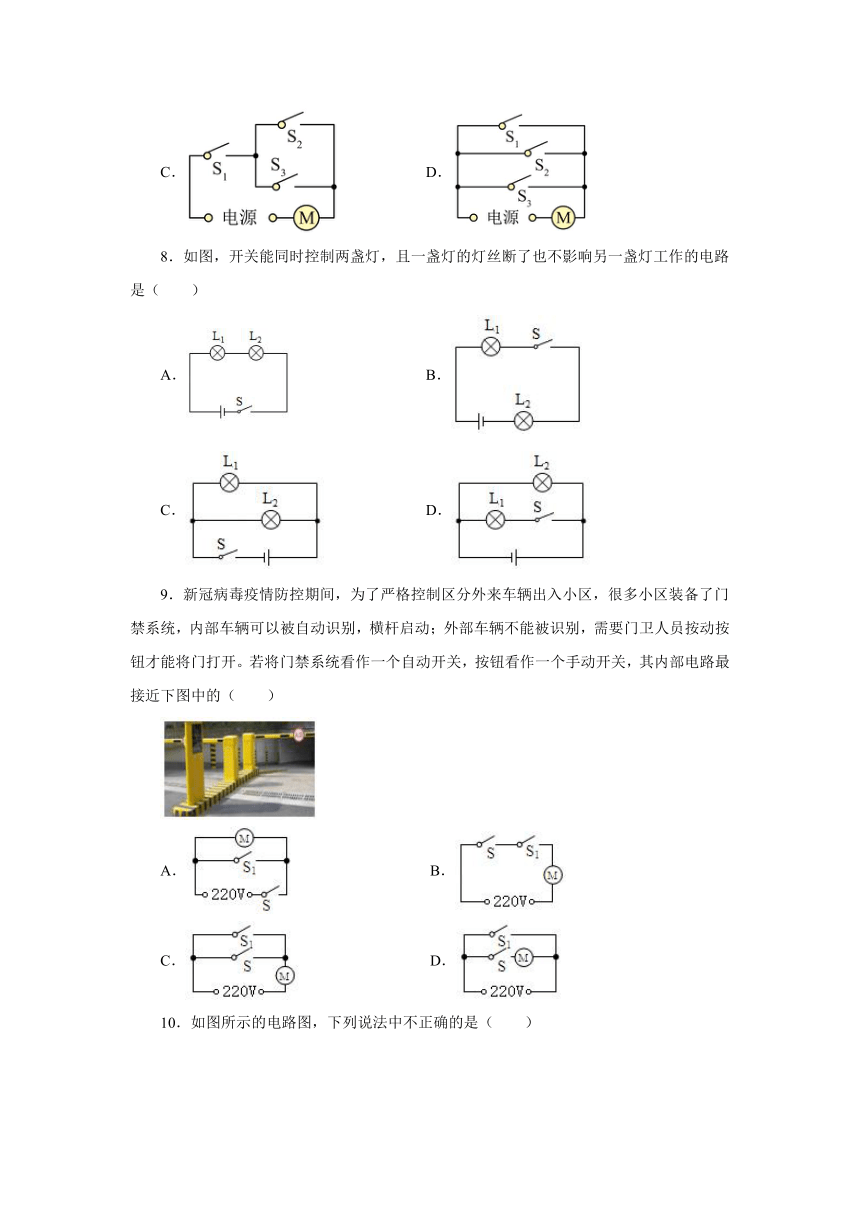

7．某景区安装了一种自动售水机，游客可以通过微信支付（闭合“自动”开关S1）或投币（闭合“投币”开关S2）后，再将出水开关S3按下，即可接通供水电机取水。下列简化电路中符合要求的是（　　）
A． B．
C． D．
8．如图，开关能同时控制两盏灯，且一盏灯的灯丝断了也不影响另一盏灯工作的电路是（ ）
A． B．
C． D．
9．新冠病毒疫情防控期间，为了严格控制区分外来车辆出入小区，很多小区装备了门禁系统，内部车辆可以被自动识别，横杆启动；外部车辆不能被识别，需要门卫人员按动按钮才能将门打开。若将门禁系统看作一个自动开关，按钮看作一个手动开关，其内部电路最接近下图中的（　　）
A． B．
C． D．

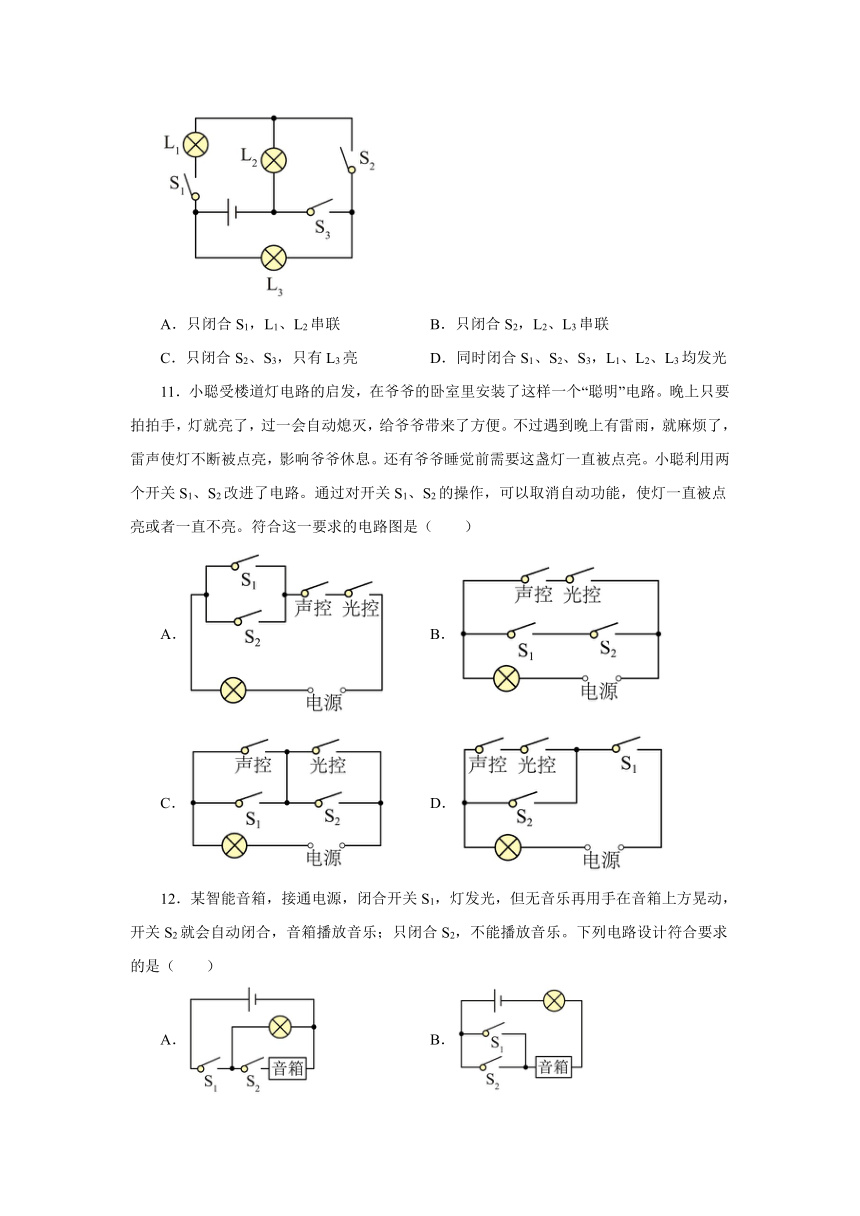

10．如图所示的电路图，下列说法中不正确的是（　　）
A．只闭合S1，L1、L2串联 B．只闭合S2，L2、L3串联
C．只闭合S2、S3，只有L3亮 D．同时闭合S1、S2、S3，L1、L2、L3均发光
11．小聪受楼道灯电路的启发，在爷爷的卧室里安装了这样一个“聪明”电路。晚上只要拍拍手，灯就亮了，过一会自动熄灭，给爷爷带来了方便。不过遇到晚上有雷雨，就麻烦了，雷声使灯不断被点亮，影响爷爷休息。还有爷爷睡觉前需要这盏灯一直被点亮。小聪利用两个开关S1、S2改进了电路。通过对开关S1、S2的操作，可以取消自动功能，使灯一直被点亮或者一直不亮。符合这一要求的电路图是（　　）
A． B．
C． D．
12．某智能音箱，接通电源，闭合开关S1，灯发光，但无音乐再用手在音箱上方晃动，开关S2就会自动闭合，音箱播放音乐；只闭合S2，不能播放音乐。下列电路设计符合要求的是（　　）
A． B．
C． D．
13．小明实验时连接了如图所示的电路，闭合开关S1和S2后，下列分析正确的是（　　）
A．小灯泡亮、电铃响 B．小灯泡亮、电铃不响
C．小灯泡不亮、电铃响 D．小灯泡不亮、电铃不响
14．如图所示，开关闭合时，两个灯泡L1与L2组成并联电路的是（　　）
A． B．
C． D．
15．如图为路口交通指示灯的示意图。指示灯可以通过不同颜色灯光的变化指挥车辆和行人的交通行为。据你对交通指示灯的了解可以推断（　　）
A．红灯、黄灯、绿灯是串联的
B．红灯、黄灯、绿灯是并联的
C．红灯与黄灯并联后再与绿灯串联
D．绿灯与黄灯并联后再与红灯串联
16．在下面的四幅电路图中，与实物图对应的是（　　）
A． B． C． D．
17．在新冠肺炎疫情期间，为加强对进校人员的管控，学校对电动门控制系统进行了改造；进校人员在体温正常且佩戴口罩的情况下，电动机方可工作开启电动门。用S1闭合表示体温正常，用S2闭合表示佩戴了口罩，则符合改造要求的电路是（　　）
A． B．
C． D．
18．公交车后门两侧的扶手上各装有一个红色按钮（如图所示），想要下车的乘客只要按下其中任何一个按钮，装在车内的电铃就会响起，提醒司机到公交站停车。下列电路图中符合要求的是（　　）
A． B．
C． D．
参考答案
1．A
2．B
3．B
4．A
5．A
6．D
7．B
8．C
9．C
10．D
11．D
12．A
13．B
14．C
15．B
16．A
17．C
18．C
