第十三章 专题训练 画电路图 连实物图

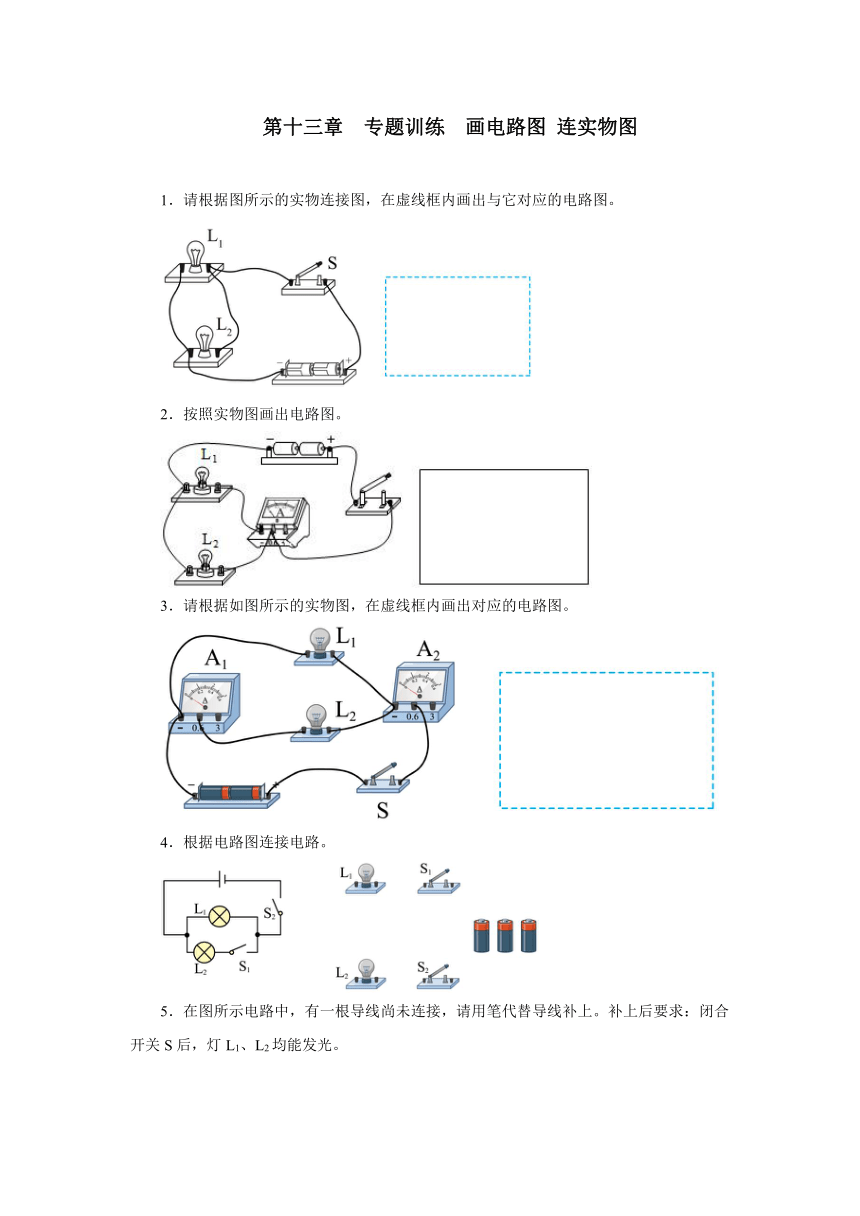

1．请根据图所示的实物连接图，在虚线框内画出与它对应的电路图。
2．按照实物图画出电路图。
3．请根据如图所示的实物图，在虚线框内画出对应的电路图。
4．根据电路图连接电路。
5．在图所示电路中，有一根导线尚未连接，请用笔代替导线补上。补上后要求：闭合开关S后，灯L1、L2均能发光。

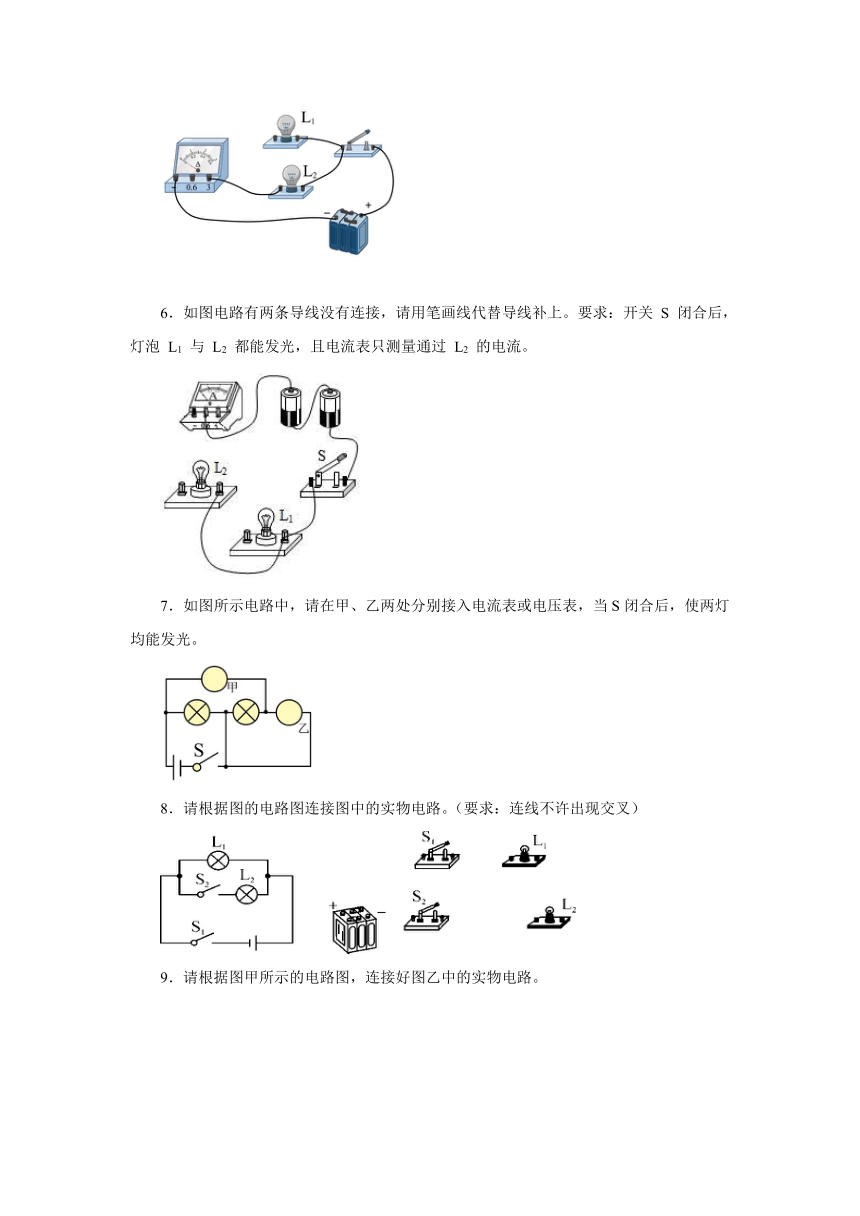

6．如图电路有两条导线没有连接，请用笔画线代替导线补上。要求：开关 S 闭合后，灯泡 L1 与 L2 都能发光，且电流表只测量通过 L2 的电流。
7．如图所示电路中，请在甲、乙两处分别接入电流表或电压表，当S闭合后，使两灯均能发光。
8．请根据图的电路图连接图中的实物电路。（要求：连线不许出现交叉）

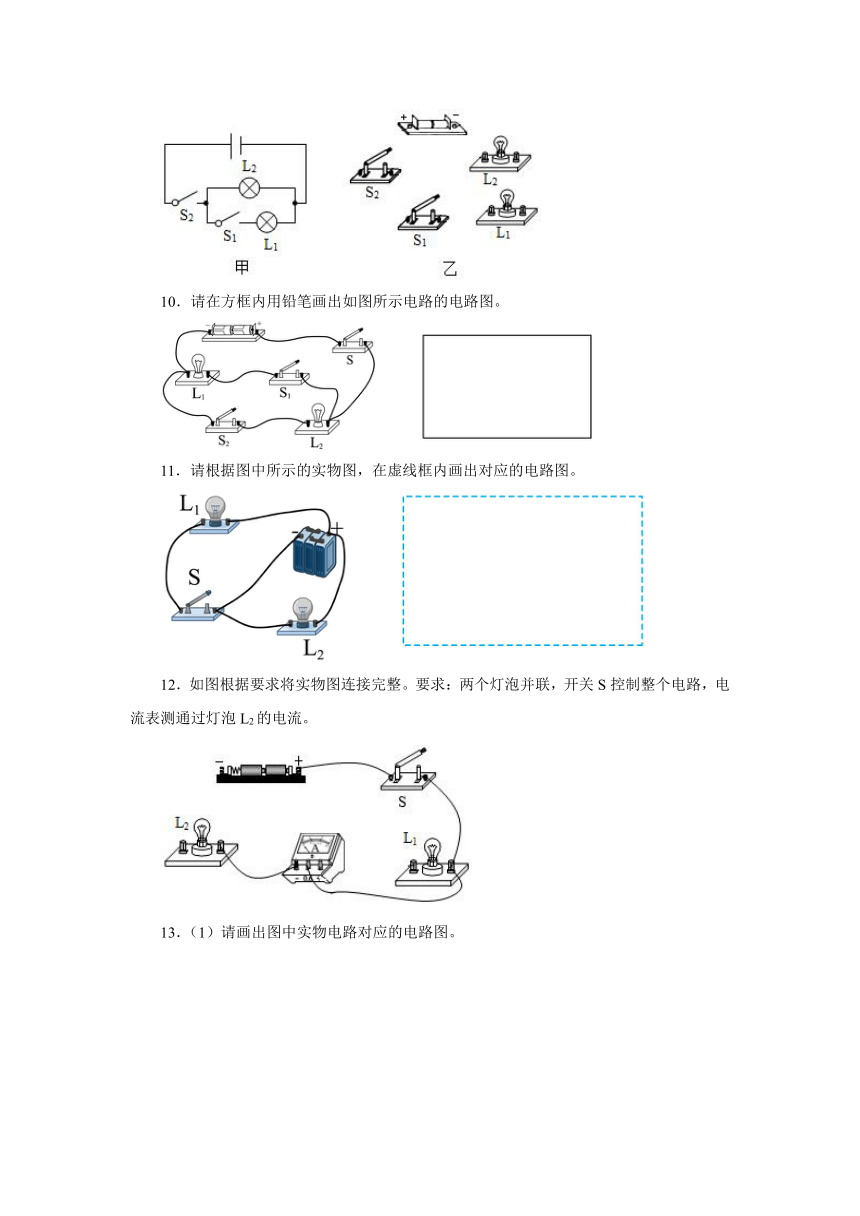

9．请根据图甲所示的电路图，连接好图乙中的实物电路。
10．请在方框内用铅笔画出如图所示电路的电路图。
11．请根据图中所示的实物图，在虚线框内画出对应的电路图。
12．如图根据要求将实物图连接完整。要求：两个灯泡并联，开关S控制整个电路，电流表测通过灯泡L2的电流。

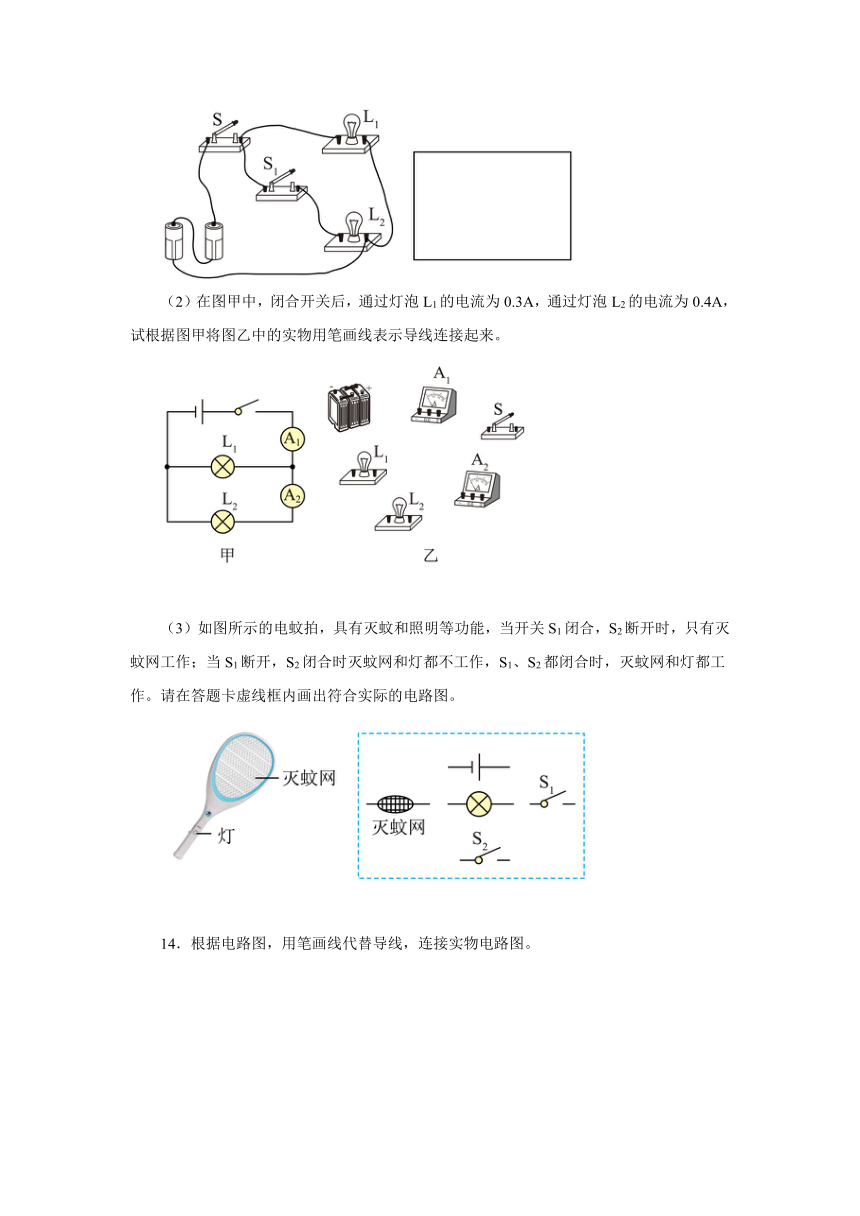

13．（1）请画出图中实物电路对应的电路图。
（2）在图甲中，闭合开关后，通过灯泡L1的电流为0.3A，通过灯泡L2的电流为0.4A，试根据图甲将图乙中的实物用笔画线表示导线连接起来。
（3）如图所示的电蚊拍，具有灭蚊和照明等功能，当开关S1闭合，S2断开时，只有灭蚊网工作；当S1断开，S2闭合时灭蚊网和灯都不工作，S1、S2都闭合时，灭蚊网和灯都工作。请在答题卡虚线框内画出符合实际的电路图。
14．根据电路图，用笔画线代替导线，连接实物电路图。
15．有一个看不见内部情况的小盒，已知盒内有电源、盒上有两只小灯泡、一只开关，用导线将它们组成电路。闭合开关，两只灯泡都亮，断开开关，两只灯泡都灭，但取下一只灯泡后发现另一只灯泡还可以发光，请你画出这两只小灯泡连接情况的电路图。
16．有一个电源，两个开关，一个灯泡、一个小电动机，某次实验时，需要实现两个开关各控制一个用电器且互不影响，请在题图中补充完整实验电路图。
参考答案
1．
2．
3．
4．
5．
6．
7．
8．
9．
10．
11．
12．
13．（1）；（2）；（3）
14．
15．
16．
