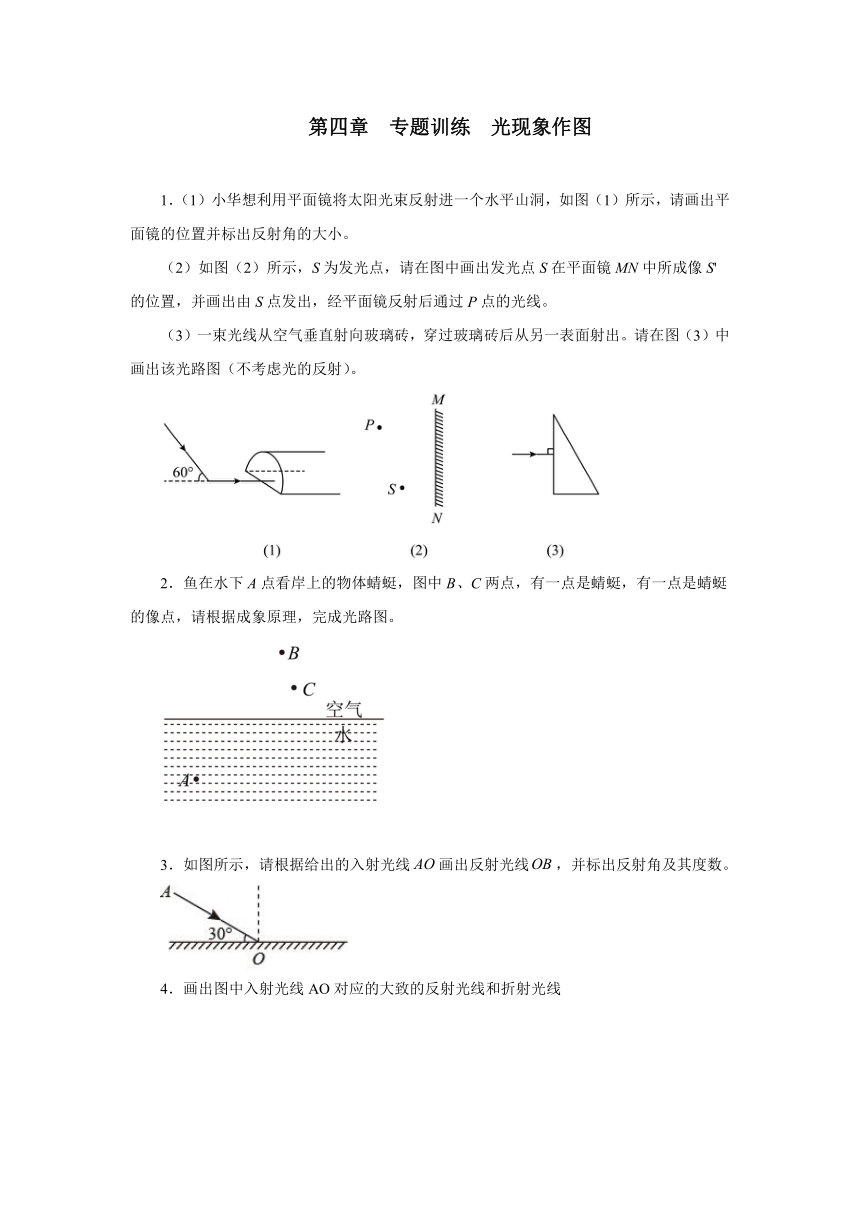

第四章 专题训练 光现象作图
1．（1）小华想利用平面镜将太阳光束反射进一个水平山洞，如图（1）所示，请画出平面镜的位置并标出反射角的大小。
（2）如图（2）所示，S为发光点，请在图中画出发光点S在平面镜MN中所成像S'的位置，并画出由S点发出，经平面镜反射后通过P点的光线。
（3）一束光线从空气垂直射向玻璃砖，穿过玻璃砖后从另一表面射出。请在图（3）中画出该光路图（不考虑光的反射）。
2．鱼在水下A点看岸上的物体蜻蜓，图中B、C两点，有一点是蜻蜓，有一点是蜻蜓的像点，请根据成象原理，完成光路图。
3．如图所示，请根据给出的入射光线画出反射光线，并标出反射角及其度数。
4．画出图中入射光线AO对应的大致的反射光线和折射光线
5．如图所示，S为发光点，从它发出的两条光线经平面镜反射后的两条反射光线分别沿虚线、方向射出，要求：①找出S在平面镜里的像；②在图中画出平面镜；③画出入射光线与反射光线。
6．坐井观天，所见甚小”，请在图甲中用光路图作出井底之蛙“观天”的最大范围（井中没有水）。若水缸中装满水呢？（用其他颜色的笔画出，图乙）
7．按照下列要求画图：
（1）如图中作出物体AB在屏上所成的像A'B'；

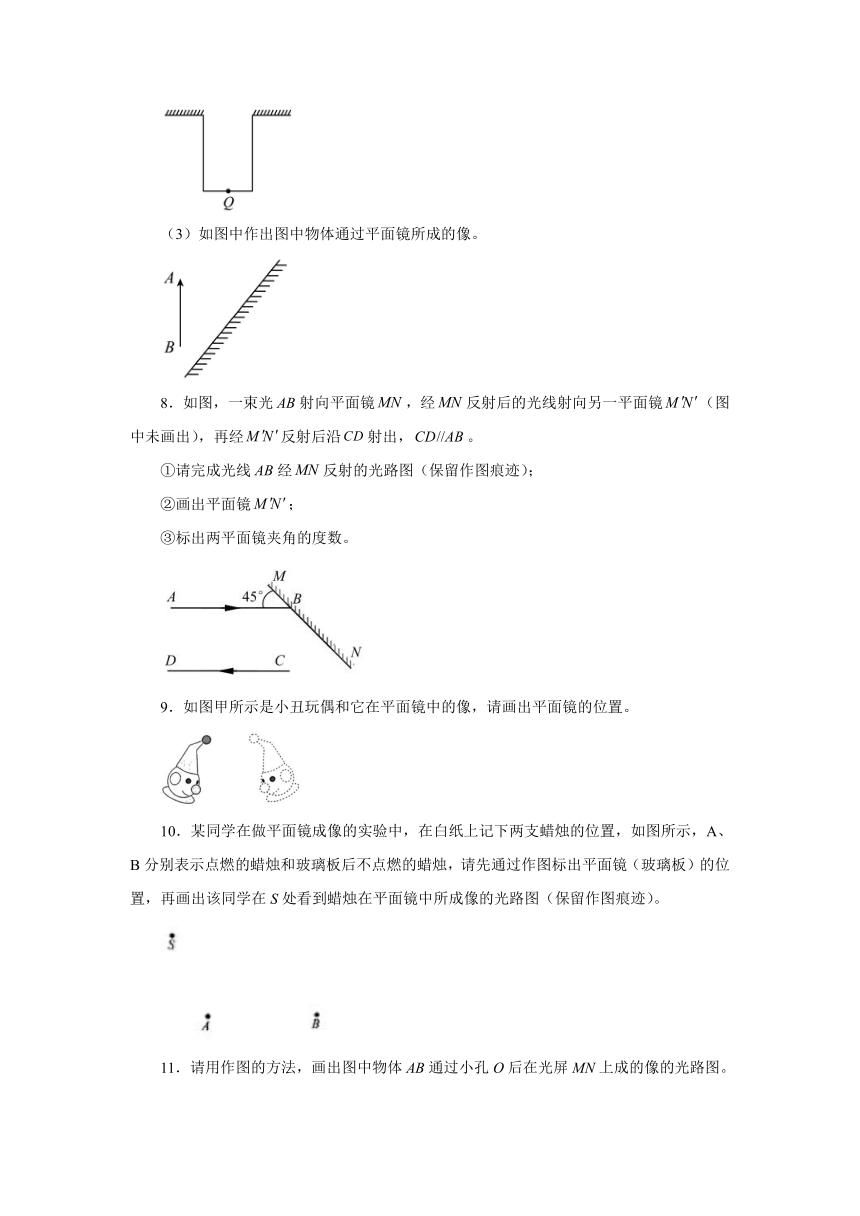

（2）如图中青蛙坐在井中的Q点观天，请在图中画出光路图，来确定青蛙大致能看到的范围；
（3）如图中作出图中物体通过平面镜所成的像。
8．如图，一束光射向平面镜，经反射后的光线射向另一平面镜（图中未画出），再经反射后沿射出，。
①请完成光线经反射的光路图（保留作图痕迹）；
②画出平面镜；
③标出两平面镜夹角的度数。
9．如图甲所示是小丑玩偶和它在平面镜中的像，请画出平面镜的位置。
10．某同学在做平面镜成像的实验中，在白纸上记下两支蜡烛的位置，如图所示，A、B分别表示点燃的蜡烛和玻璃板后不点燃的蜡烛，请先通过作图标出平面镜（玻璃板）的位置，再画出该同学在S处看到蜡烛在平面镜中所成像的光路图（保留作图痕迹）。

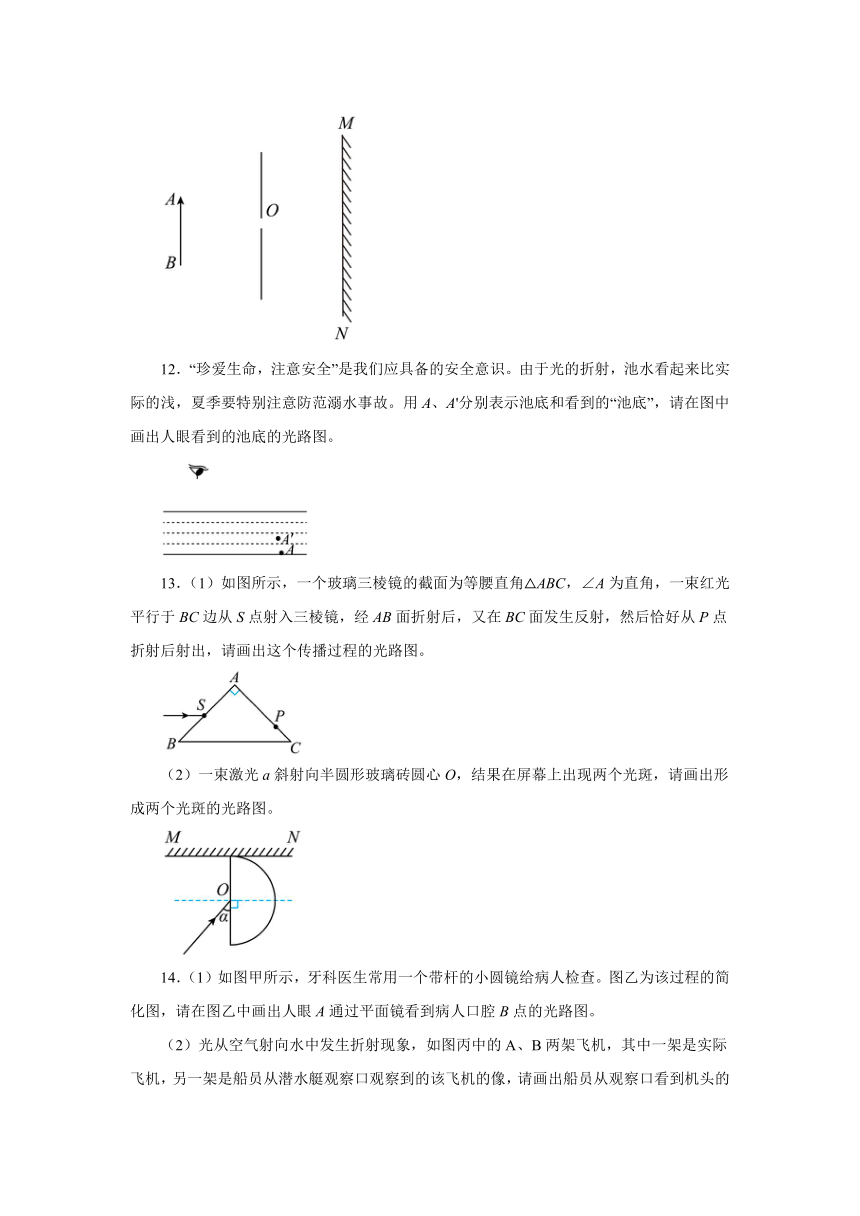

11．请用作图的方法，画出图中物体AB通过小孔O后在光屏MN上成的像的光路图。
12．“珍爱生命，注意安全”是我们应具备的安全意识。由于光的折射，池水看起来比实际的浅，夏季要特别注意防范溺水事故。用A、A'分别表示池底和看到的“池底”，请在图中画出人眼看到的池底的光路图。
13．（1）如图所示，一个玻璃三棱镜的截面为等腰直角△ABC，∠A为直角，一束红光平行于BC边从S点射入三棱镜，经AB面折射后，又在BC面发生反射，然后恰好从P点折射后射出，请画出这个传播过程的光路图。
（2）一束激光a斜射向半圆形玻璃砖圆心O，结果在屏幕上出现两个光斑，请画出形成两个光斑的光路图。

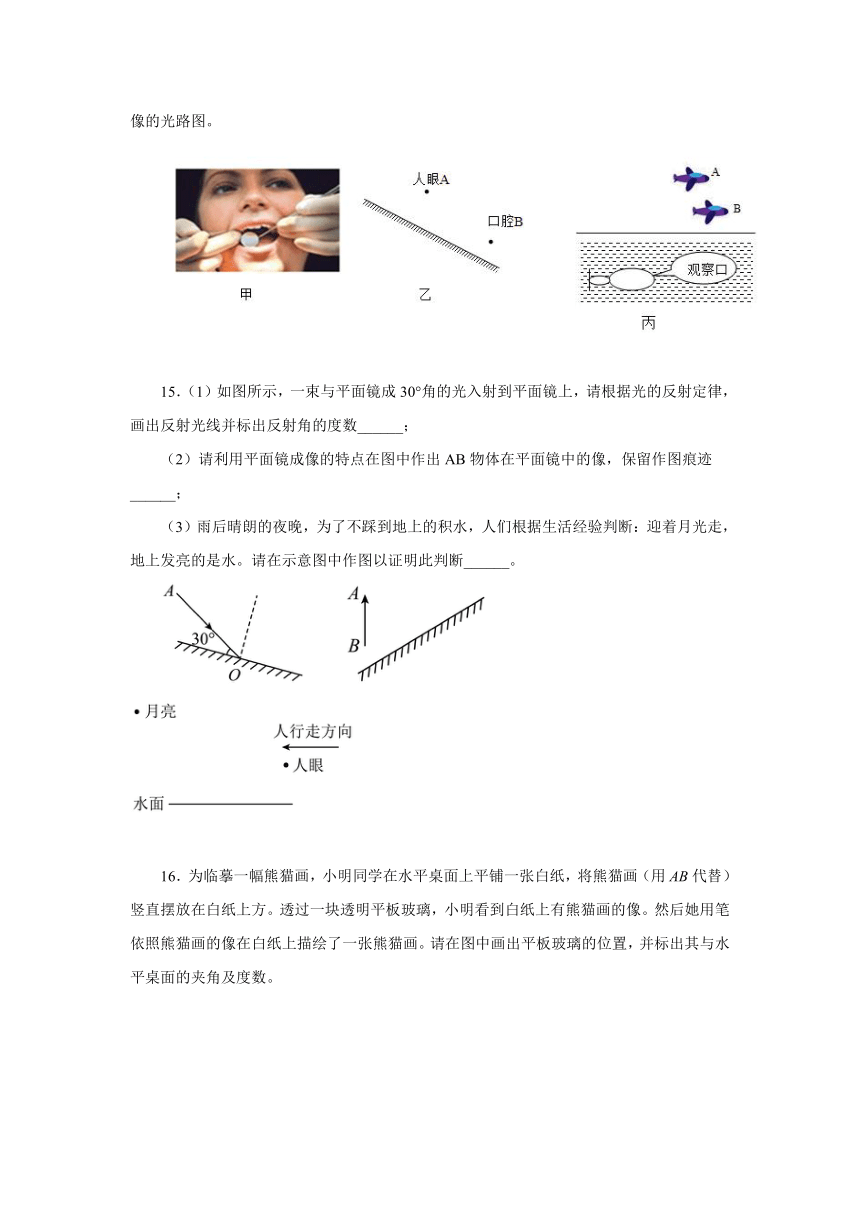

14．（1）如图甲所示，牙科医生常用一个带杆的小圆镜给病人检查。图乙为该过程的简化图，请在图乙中画出人眼A通过平面镜看到病人口腔B点的光路图。
（2）光从空气射向水中发生折射现象，如图丙中的A、B两架飞机，其中一架是实际飞机，另一架是船员从潜水艇观察口观察到的该飞机的像，请画出船员从观察口看到机头的像的光路图。
15．（1）如图所示，一束与平面镜成30°角的光入射到平面镜上，请根据光的反射定律，画出反射光线并标出反射角的度数______；
（2）请利用平面镜成像的特点在图中作出AB物体在平面镜中的像，保留作图痕迹______；
（3）雨后晴朗的夜晚，为了不踩到地上的积水，人们根据生活经验判断：迎着月光走，地上发亮的是水。请在示意图中作图以证明此判断______。
　　 　　
16．为临摹一幅熊猫画，小明同学在水平桌面上平铺一张白纸，将熊猫画（用AB代替）竖直摆放在白纸上方。透过一块透明平板玻璃，小明看到白纸上有熊猫画的像。然后她用笔依照熊猫画的像在白纸上描绘了一张熊猫画。请在图中画出平板玻璃的位置，并标出其与水平桌面的夹角及度数。
参考答案
1．
2．
3．
4．
5．
6．
7．（1） ；（2）；（3）
8．
9．
10．
11．
12．
13．
14．（1）（2）
15．
16．
