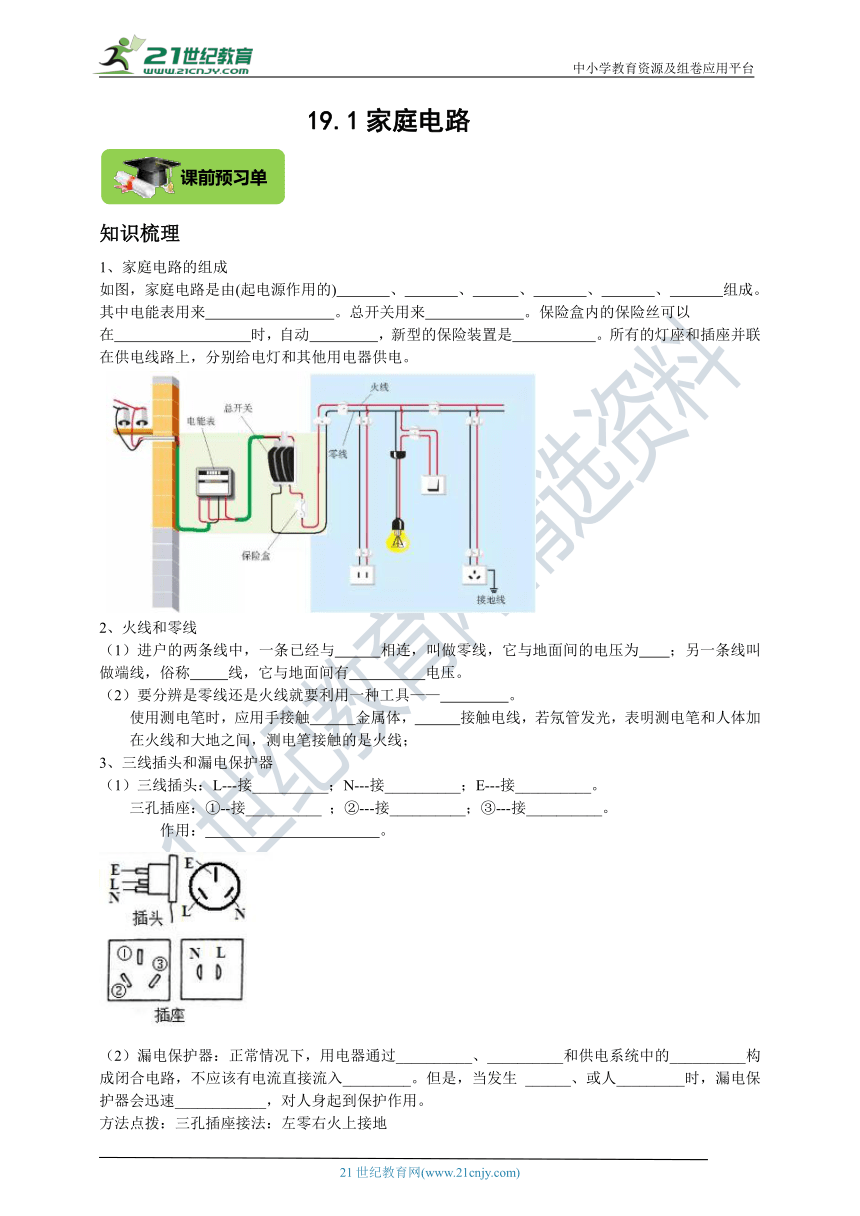

19.1家庭电路
知识梳理
1、家庭电路的组成
如图，家庭电路是由(起电源作用的) 、 、 、 、 、 组成。其中电能表用来 。总开关用来 。保险盒内的保险丝可以
在 时，自动 ，新型的保险装置是 。所有的灯座和插座并联在供电线路上，分别给电灯和其他用电器供电。
2、火线和零线
（1）进户的两条线中，一条已经与 相连，叫做零线，它与地面间的电压为 ；另一条线叫做端线，俗称 线，它与地面间有 电压。
（2）要分辨是零线还是火线就要利用一种工具—— 。
使用测电笔时，应用手接触 金属体， 接触电线，若氖管发光，表明测电笔和人体加在火线和大地之间，测电笔接触的是火线；
3、三线插头和漏电保护器
（1）三线插头：L---接__________；N---接__________；E---接__________。
三孔插座：①--接__________ ；②---接__________；③---接__________。
作用： 。
（2）漏电保护器：正常情况下，用电器通过__________、__________和供电系统中的__________构成闭合电路，不应该有电流直接流入_________。但是，当发生 ______、或人_________时，漏电保护器会迅速____________，对人身起到保护作用。
方法点拨：三孔插座接法：左零右火上接地

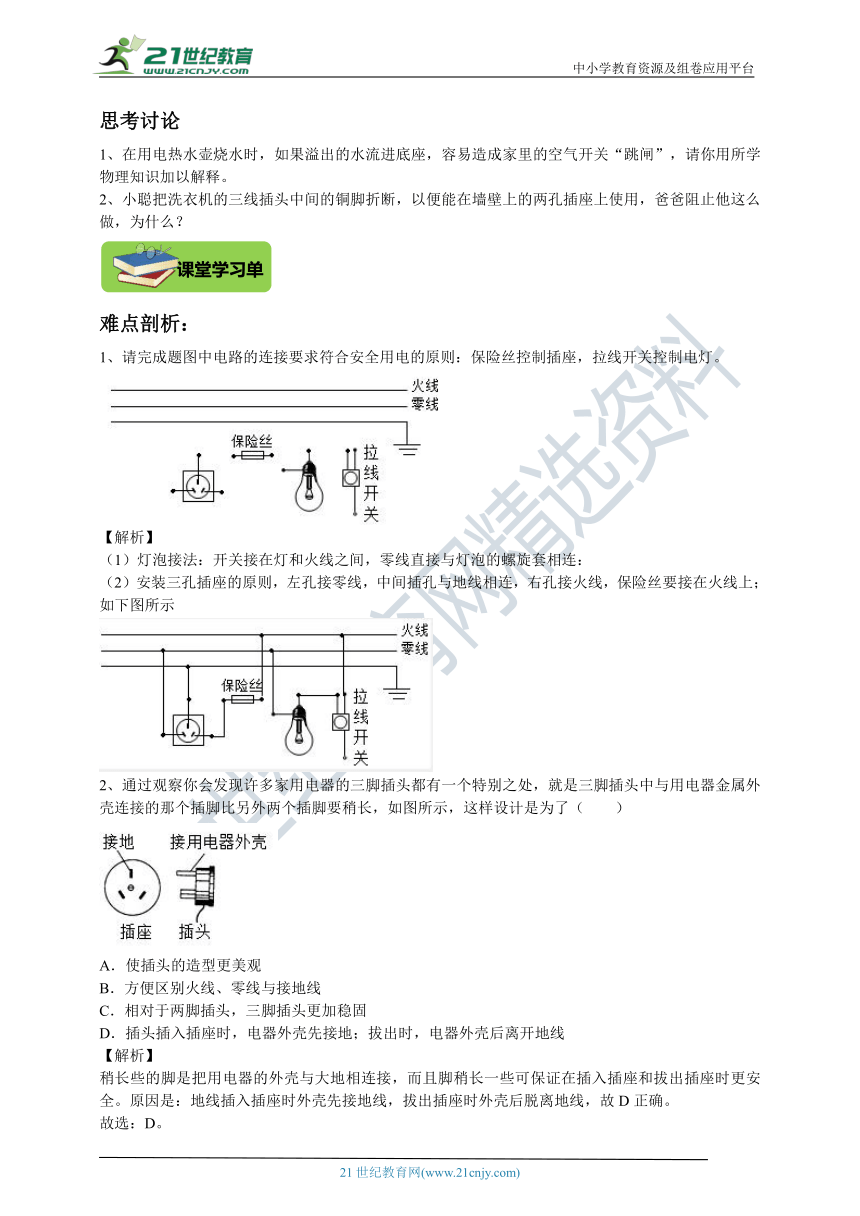

思考讨论
1、在用电热水壶烧水时，如果溢出的水流进底座，容易造成家里的空气开关“跳闸”，请你用所学物理知识加以解释。
2、小聪把洗衣机的三线插头中间的铜脚折断，以便能在墙壁上的两孔插座上使用，爸爸阻止他这么做，为什么？
难点剖析：
1、请完成题图中电路的连接要求符合安全用电的原则：保险丝控制插座，拉线开关控制电灯。
【解析】
（1）灯泡接法：开关接在灯和火线之间，零线直接与灯泡的螺旋套相连：
（2）安装三孔插座的原则，左孔接零线，中间插孔与地线相连，右孔接火线，保险丝要接在火线上；
如下图所示
2、通过观察你会发现许多家用电器的三脚插头都有一个特别之处，就是三脚插头中与用电器金属外壳连接的那个插脚比另外两个插脚要稍长，如图所示，这样设计是为了（　　）
A．使插头的造型更美观
B．方便区别火线、零线与接地线
C．相对于两脚插头，三脚插头更加稳固
D．插头插入插座时，电器外壳先接地；拔出时，电器外壳后离开地线
【解析】
稍长些的脚是把用电器的外壳与大地相连接，而且脚稍长一些可保证在插入插座和拔出插座时更安全。原因是：地线插入插座时外壳先接地线，拔出插座时外壳后脱离地线，故D正确。
故选：D。

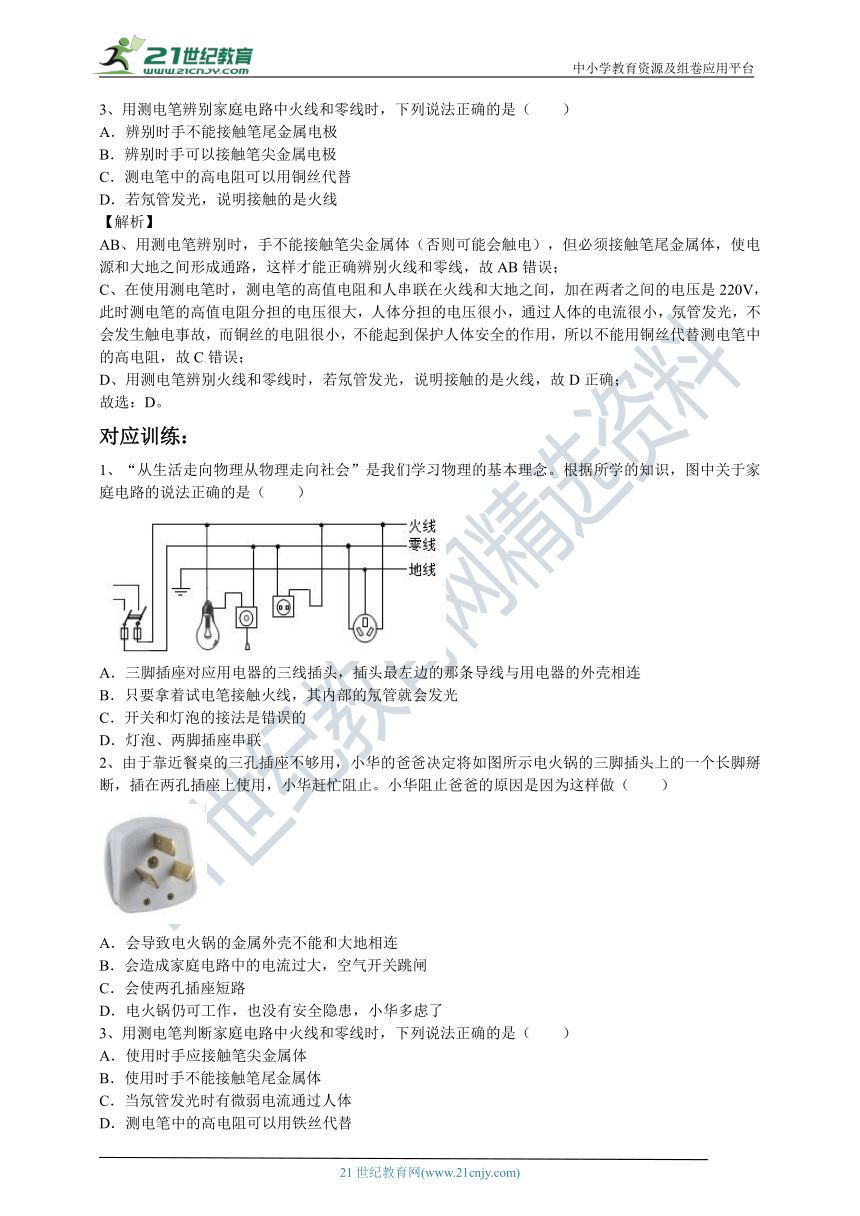

3、用测电笔辨别家庭电路中火线和零线时，下列说法正确的是（　　）
A．辨别时手不能接触笔尾金属电极
B．辨别时手可以接触笔尖金属电极
C．测电笔中的高电阻可以用铜丝代替
D．若氖管发光，说明接触的是火线
【解析】
AB、用测电笔辨别时，手不能接触笔尖金属体（否则可能会触电），但必须接触笔尾金属体，使电源和大地之间形成通路，这样才能正确辨别火线和零线，故AB错误；
C、在使用测电笔时，测电笔的高值电阻和人串联在火线和大地之间，加在两者之间的电压是220V，此时测电笔的高值电阻分担的电压很大，人体分担的电压很小，通过人体的电流很小，氖管发光，不会发生触电事故，而铜丝的电阻很小，不能起到保护人体安全的作用，所以不能用铜丝代替测电笔中的高电阻，故C错误；
D、用测电笔辨别火线和零线时，若氖管发光，说明接触的是火线，故D正确；
故选：D。
对应训练：
1、“从生活走向物理从物理走向社会”是我们学习物理的基本理念。根据所学的知识，图中关于家庭电路的说法正确的是（　　）
A．三脚插座对应用电器的三线插头，插头最左边的那条导线与用电器的外壳相连
B．只要拿着试电笔接触火线，其内部的氖管就会发光
C．开关和灯泡的接法是错误的
D．灯泡、两脚插座串联
2、由于靠近餐桌的三孔插座不够用，小华的爸爸决定将如图所示电火锅的三脚插头上的一个长脚掰断，插在两孔插座上使用，小华赶忙阻止。小华阻止爸爸的原因是因为这样做（　　）
A．会导致电火锅的金属外壳不能和大地相连
B．会造成家庭电路中的电流过大，空气开关跳闸
C．会使两孔插座短路
D．电火锅仍可工作，也没有安全隐患，小华多虑了
3、用测电笔判断家庭电路中火线和零线时，下列说法正确的是（　　）
A．使用时手应接触笔尖金属体
B．使用时手不能接触笔尾金属体
C．当氖管发光时有微弱电流通过人体
D．测电笔中的高电阻可以用铁丝代替

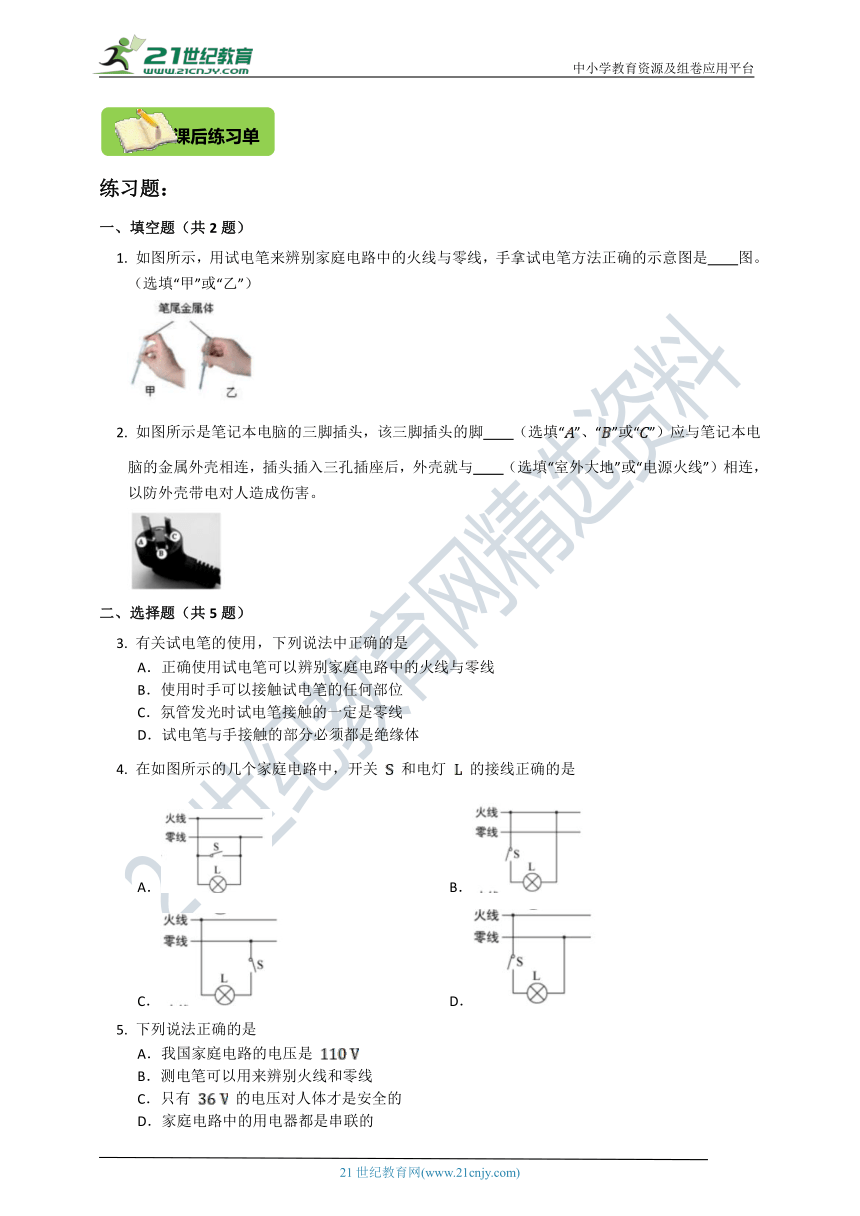

练习题：
一、填空题（共2题）
1. 如图所示，用试电笔来辨别家庭电路中的火线与零线，手拿试电笔方法正确的示意图是 图。（选填“甲”或“乙”）
2. 如图所示是笔记本电脑的三脚插头，该三脚插头的脚 （选填“”、“”或“”）应与笔记本电脑的金属外壳相连，插头插入三孔插座后，外壳就与 （选填“室外大地”或“电源火线”）相连，以防外壳带电对人造成伤害。
二、选择题（共5题）
3. 有关试电笔的使用，下列说法中正确的是
A．正确使用试电笔可以辨别家庭电路中的火线与零线
B．使用时手可以接触试电笔的任何部位
C．氛管发光时试电笔接触的一定是零线
D．试电笔与手接触的部分必须都是绝缘体
4. 在如图所示的几个家庭电路中，开关 和电灯 的接线正确的是
A． B．
C． D．
5. 下列说法正确的是
A．我国家庭电路的电压是
B．测电笔可以用来辨别火线和零线
C．只有 的电压对人体才是安全的
D．家庭电路中的用电器都是串联的

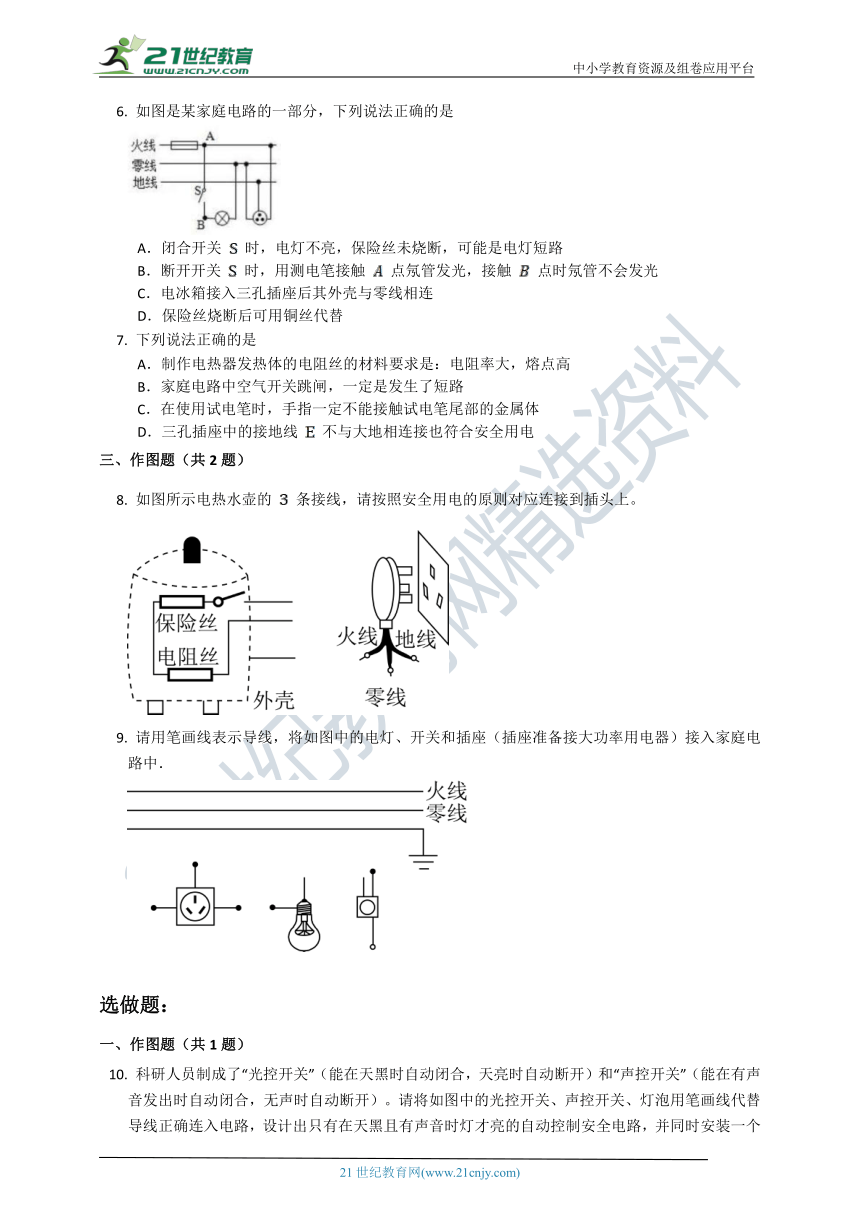

6. 如图是某家庭电路的一部分，下列说法正确的是
A．闭合开关 时，电灯不亮，保险丝未烧断，可能是电灯短路
B．断开开关 时，用测电笔接触 点氖管发光，接触 点时氖管不会发光
C．电冰箱接入三孔插座后其外壳与零线相连
D．保险丝烧断后可用铜丝代替
7. 下列说法正确的是
A．制作电热器发热体的电阻丝的材料要求是：电阻率大，熔点高
B．家庭电路中空气开关跳闸，一定是发生了短路
C．在使用试电笔时，手指一定不能接触试电笔尾部的金属体
D．三孔插座中的接地线 不与大地相连接也符合安全用电
三、作图题（共2题）
8. 如图所示电热水壶的 条接线，请按照安全用电的原则对应连接到插头上。
9. 请用笔画线表示导线，将如图中的电灯、开关和插座（插座准备接大功率用电器）接入家庭电路中．
选做题：
一、作图题（共1题）
10. 科研人员制成了“光控开关”（能在天黑时自动闭合，天亮时自动断开）和“声控开关”（能在有声音发出时自动闭合，无声时自动断开）。请将如图中的光控开关、声控开关、灯泡用笔画线代替导线正确连入电路，设计出只有在天黑且有声音时灯才亮的自动控制安全电路，并同时安装一个不受开关控制的三孔插座。
二、综合应用题（共1题）
11. 日常生活离不开电，请你回答下面与“电”有关的一些物理问题：
(1) 如图甲所示是一个常用的插线板，有的时候会碰到质量不合格的插线板，当其使用时间过长时，插线板的电线会很热，这种现象是电流的 ；同时，人们会闻到一股电线烧焦的味道，这是 现象。
(2) 如图甲所示，插线板上的指示灯在开关断开时不发光，插孔不能提供工作电压，而在开关闭合时指示灯发光，插孔可以提供工作电压；如果指示灯损坏，开关闭合时插孔也能提供工作电压。根据上述说明，请你用笔画线代替导线在图乙中画出开关、指示灯和插孔的连接方式，并把插线板与电源线接通。
(3) 如图丙所示，用湿手插拔插头容易发生触电事故，请你用所学的物理知识简单解释其中的原因。并且一旦发现有人触电，请你写出应该立刻采取的合理有效的措施。
原因： ；
措施： 。
答案部分
知识梳理
1、两根进户线；电能表；总开关；保险装置；用电器；导线；测量电路中消耗的电能；控制整个电路；电路中电流过大；切断电路；空气开关。
2、（1）大地；零；火线；220V；（2）试电笔；笔尾；笔尖。
3、（1）零线；火线；地线；地线；零线；火线；防止用电器漏电时，发生触电事故；（2）火线；零线；电源；大地；漏电；触电；切断。
思考讨论
1、水流入底座使电路发生短路，导致电路的电阻很小，而家庭电路两端电压一定，造成电路中电流过大，故总开关跳闸。
2、洗衣机使用三脚插头，上端的一脚和金属外壳相连，插入三孔插座时，金属外壳接地，可以防止因用电器外壳漏电而触电；如果把三脚插头中间的铜脚折断，插在两孔插座上，一旦金属外壳带电，当人接触时会发生触电事故。
对应训练
1、C；2、A；3、C。
练习题
一、填空题（共2题）
1. 【答案】甲
【解析】甲图的使用方法是正确的，手接触笔尾金属体。乙图的使用方法是错误的，测电笔接触火线或零线，氖管都不发光。
2. 【答案】；
【解析】带金属外壳的用电器为防止因漏电而引起的触电危险，应使用带有接地线的三脚插头。左零右火上接地，与金属外壳相连，从而使金属外壳与室外的大地相连。
故答案为：；室外大地。
二、选择题（共5题）
3. 【答案】A
【解析】试电笔是家庭电路中的一种辨别火线与零线的器件，笔尖为金属体，笔身为电阻较大的电阻和通电后可以发光的氖管，笔尾为金属笔帽或笔卡。使用时，金属笔尖与火线相连，手触金属笔尾，电流从笔尖进入笔身，由于电阻和氖管存在，电流会很小，小电流通过人体流入大地，形成通路，此时氖管发光。当金属笔尖接触零线时，零线与大地间没有电压，无法形成通路，氖管不发光。
故选A。
4. 【答案】D
【解析】家庭电路用电器连接原则：各用电器之间应该独立工作，所以各用电器之间要并联，且火线相当于电源正极，零线相当于电源负极，所以用电器的一端要连接到火线上，另一端要连接到零线上，为了避免发生触电，控制用电器的开关要连接在火线端。
故选D。
5. 【答案】B
【解析】家庭电路电压为 ，故A错误；
测电笔的主要作用即为辨别火线和零线，故B正确；
人体安全电压为不高于 ，而非只有 的电压对人体安全，故C错误；
家庭电路的用电器都是并联的，故D错误。
6. 【答案】B
【解析】闭合开关 时，电灯不亮，保险丝未烧断，可能是电灯断路。若电灯短路，保险丝会熔断，故A错误。
断开开关 时， 点在火线上，用测电笔接触 点氖管发光，由于开关断开， 点与火线断路，接触 点时氖管不会发光，故B正确；
电冰箱接入三孔插座能使电冰箱金属外壳接地，防止由于冰箱的外壳漏电而使人发生触电事故，故C错误；
当电路电流过大时，保险丝容易熔断而保护电路，如果用铜丝代替保险丝后，就起不到保护作用了，故D错误。
7. 【答案】A
【解析】电热器是利用电流的热效应进行工作的，电热器的主要组成部分是发热体，它是由电阻率大、熔点高的电阻丝绕在绝缘材料上做成的，故A正确；
家庭电路中空气开关跳闸可能是发生了短路，或用电器总功率过大，电路电流太大造成的，故B错误；
使用测电笔时，应让手与笔尾的金属体接触，故C错误；
为了保证用电安全，三孔插座的接地线一定要接入地下，当有金属外壳的用电器接入电路后，避免金属外壳用电器漏电时发生触电事故，故D错误。
三、作图题（共2题）
8. 【答案】如图所示：
【解析】如图所示，带保险丝的一端与火线连接，中间一条与零线连接，接电热水壶外壳的一条与地线连接，如图所示：
9. 【答案】
【解析】（）三孔插座的上面的孔接地线，左孔接入零线，右孔接火线；
（）电灯的接法：火线先过开关再入灯泡，然后接入顶端的金属点，零线直接接入螺旋套．如图所示：
选做题：
一、作图题（共1题）
1. 【答案】
【解析】只有当“光控开关”、“声控开关”都闭合了灯才能亮，所以灯泡与两个开关串联，且火线要先过开关，再接入灯泡；
三孔插座与灯泡并联，其接法为：左零右火上接地。
二、综合应用题（共1题）
2. 【答案】
(1) 热效应；扩散
(2)
(3) 日常用水不是纯水，含有杂质，是良好导体；马上切断电源或用绝缘体如干木棒、竹杆挑开电线
【解析】
(1) 在材料和长度一定时，导体橫截面积越小电阻越大，质量不合格的制线板的芯线比合格产品细，电阻大；根据 可知，在电流和通电时间一定时、电阻越大，电流通过细的芯线产生的热量越多、易发生火灾，这种现象是电流的热效应。同时人们会闻到一股电线烧焦的味道，这是由于气味分子在不断的运动，使人闻到气味，属于扩散现象。
(2) 插线板上的指示灯在开关闭合时会发光，插孔正常通电，说明开关同时控制灯泡和插座，灯泡和插座之间可能是串联，也可能是并联，如果两者并联，开关应该在干路上；如果指示灯损坏，开关闭合时插孔也能正常通电，说明灯泡和插座之间是并联的，开关接在灯泡、插座和火线之间控制火线使用更安全；三孔插座是左零线、右火线，上接地。
(3) 日常用水不是纯水，含有杂质，是良好导体，所以用湿手插拔插头容易发生触电事故，一旦发现有人触电，应马上切断电源或用绝缘体如干木棒、竹杆挑开电线。
