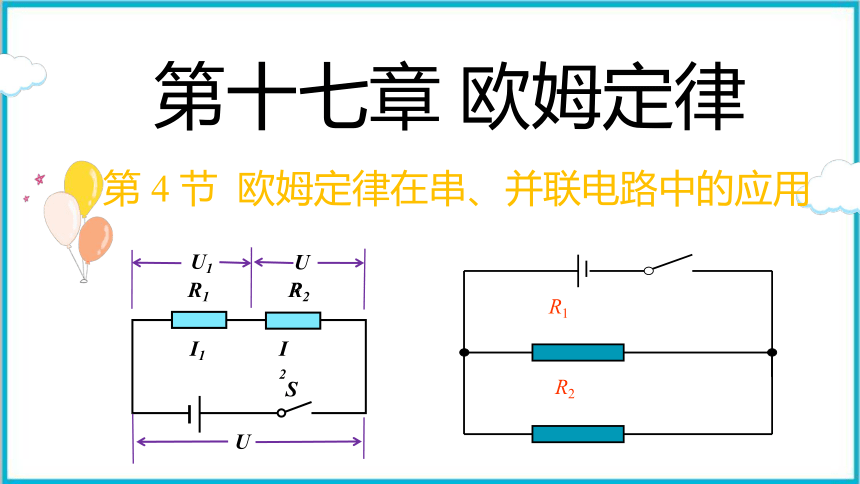

第 4 节 欧姆定律在串、并联电路中的应用
第十七章 欧姆定律
U1
U2
I2
U
S
R2
R1
I1
R1
R2
复习

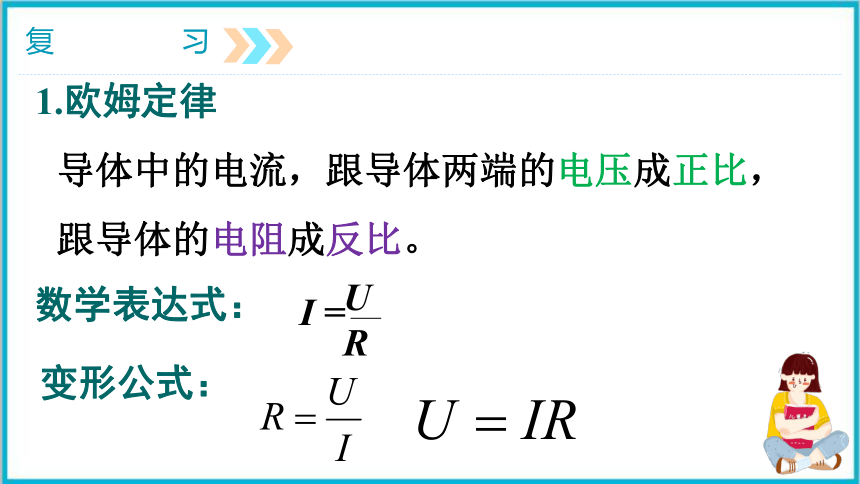

1.欧姆定律
导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。
数学表达式：
I =
U
R
变形公式：
复习

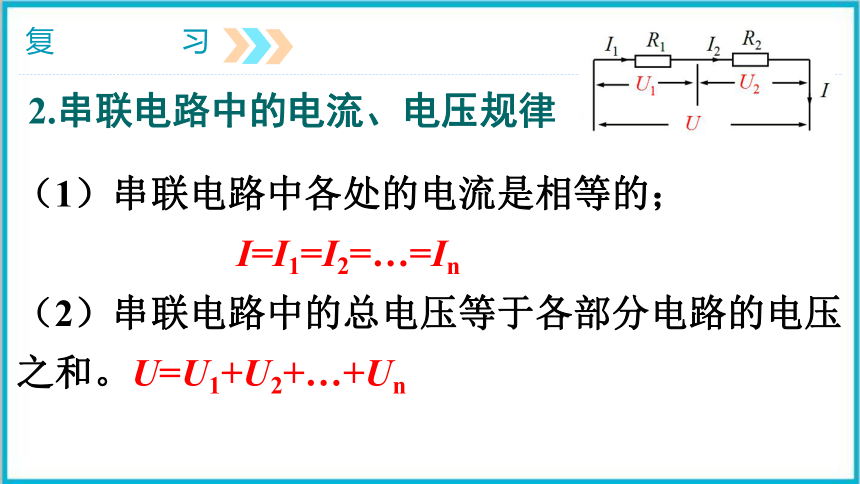

2.串联电路中的电流、电压规律
（1）串联电路中各处的电流是相等的；
I=I1=I2=…=In
（2）串联电路中的总电压等于各部分电路的电压之和。U=U1+U2+…+Un
复习

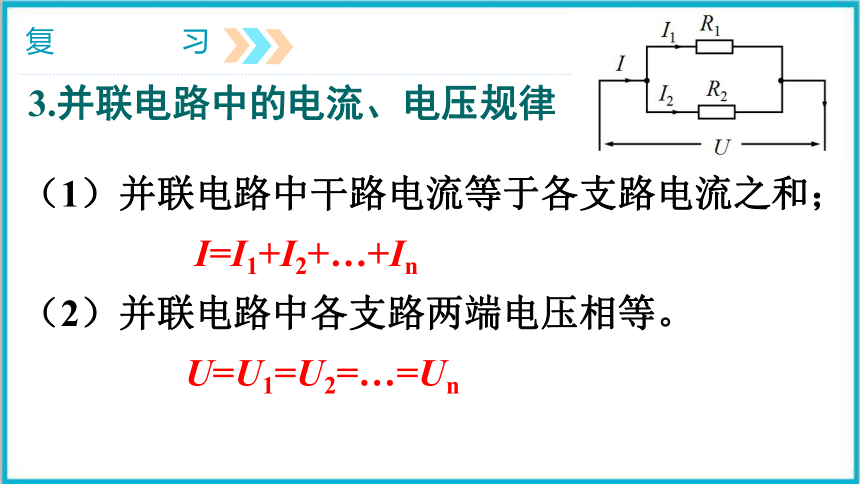

3.并联电路中的电流、电压规律
（1）并联电路中干路电流等于各支路电流之和；
I=I1+I2+…+In
（2）并联电路中各支路两端电压相等。
U=U1=U2=…=Un

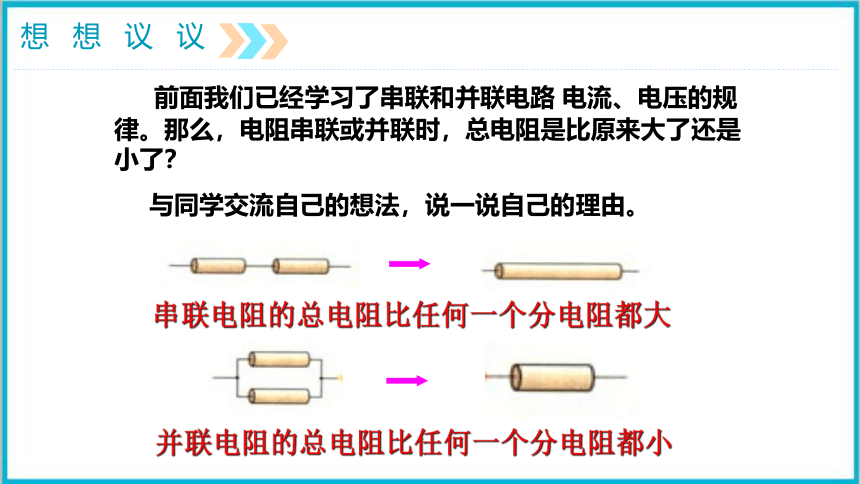

想想议议
前面我们已经学习了串联和并联电路 电流、电压的规律。那么，电阻串联或并联时，总电阻是比原来大了还是小了？
与同学交流自己的想法，说一说自己的理由。
串联电阻的总电阻比任何一个分电阻都大
并联电阻的总电阻比任何一个分电阻都小
U1
U2
I2
U
S
R2
R1
I1

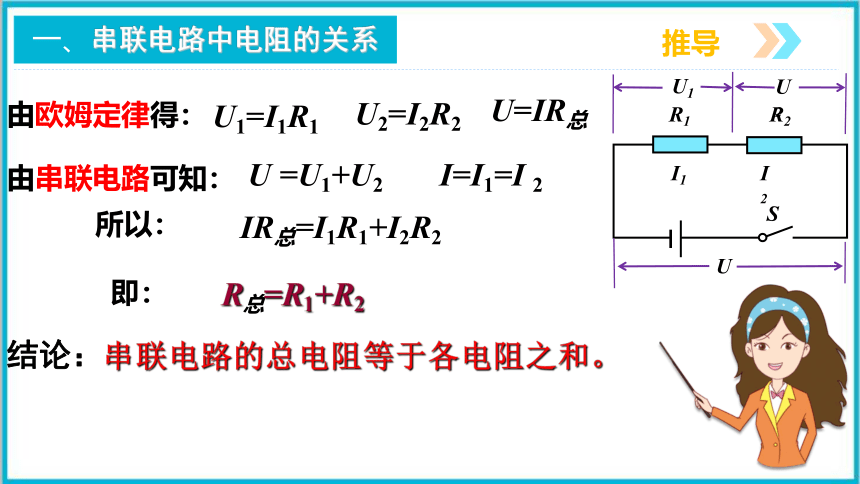

一、串联电路中电阻的关系
由欧姆定律得：
U1=I1R1
U2=I2R2
U=IR总
由串联电路可知：
U =U1+U2 I=I1=I 2
所以：
IR总=I1R1+I2R2
即：
R总=R1+R2
串联电路的总电阻等于各电阻之和。
结论：
推导
一、串联电路中电阻的关系
推导
R1
R2
R
等效

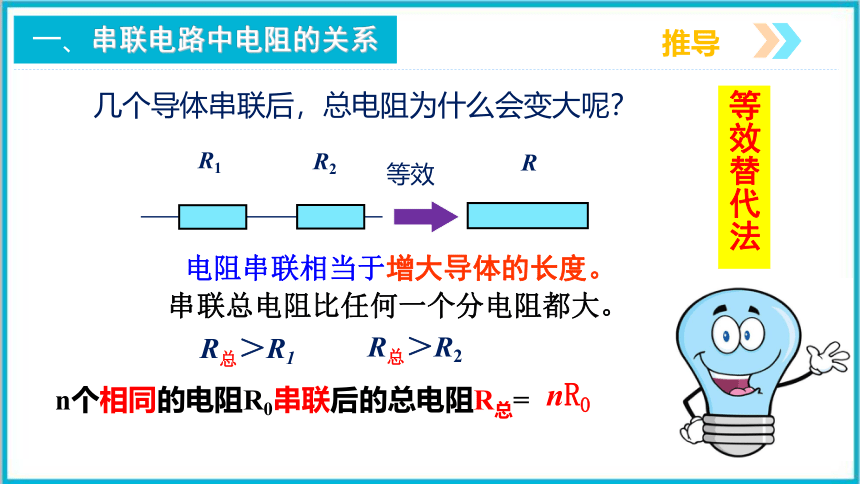

几个导体串联后，总电阻为什么会变大呢？
R总＞R1
R总＞R2
电阻串联相当于增大导体的长度。
串联总电阻比任何一个分电阻都大。
等效替代法
n个相同的电阻R0串联后的总电阻R总=
nR0
二、并联电路中电阻的关系
R1
R2
U
I1
I总
I2
推导
试一试
由欧姆定律得：
由并联电路可知：
I=I1+I 2
所以：
即：
并联电路总电阻的倒数等于各电阻倒数之和。
结论：
U =U1=U2
二、并联电路中电阻的关系
R1
R2
几个导体并联后，总电阻为什么会变小呢？
R并
等效
等效替代法
电阻并联相当于增大导体的横截面积。
并联总电阻比任何一个分电阻都小。
n个相同的电阻R并联后的总电阻R总=
R0
n
R总R总三、比例关系
R2
U
I
R1
U1
U2
I2
I1
1.串联
串联电路中，各部分的电压与电阻 。
成正比
三、比例关系
2.并联
并联电路中，各支路的电流与电阻 。
成反比
本
节
总
结
课堂检测
1．两个电阻串联后的总电阻为8 Ω，则这两个电阻并联后的总电阻最大为( )
A．2 Ω B．4 Ω
C．6 Ω D．8 Ω
A
课堂检测
2．有两个电阻，R1＝10 Ω，R2＝15 Ω，将它们并联后的总电阻是( )
A．25 Ω B．12 Ω
C．6 Ω D．5 Ω
C
课堂检测
3.如图所示，电源电压保持不变，只闭合开关S时，电流表的示数为0.2 A，若再闭合开关S1，发现电流表的示数为0.5 A，此时通过R1的电流为I1，通过R2的电流为I2，则(　　)。
A．I1∶I2＝2∶5 B．I1∶I2＝3∶5
C．R1∶R2＝3∶2 D．R1∶R2＝2∶3
D
课堂检测
4．如图所示，电路中定值电阻R1＝5 Ω，R2为滑动变阻器，电源电压保持不变，当滑片P在a端时电流表示数为0.6 A，滑片P在b端时电压表示数为2 V。求：
(1)电源电压。
(2)滑动变阻器R2的最大阻值。
课堂检测
如图所示的电路中，电源电压不变，电阻R1的阻值为20Ω 。当断开开关S1和S2，闭合开关S3时，电流表的示数为0.50A；当断开开关S2，闭合开关S1、S3是，电流表的示数为0.90A。求：
（1）电阻R2的阻值；
（2）断开开关S1和S3，闭合开关S2时，加载电R1两端的电压。
