电路图专项练习2021－2022学年人教版物理九年级全一册（无答案）

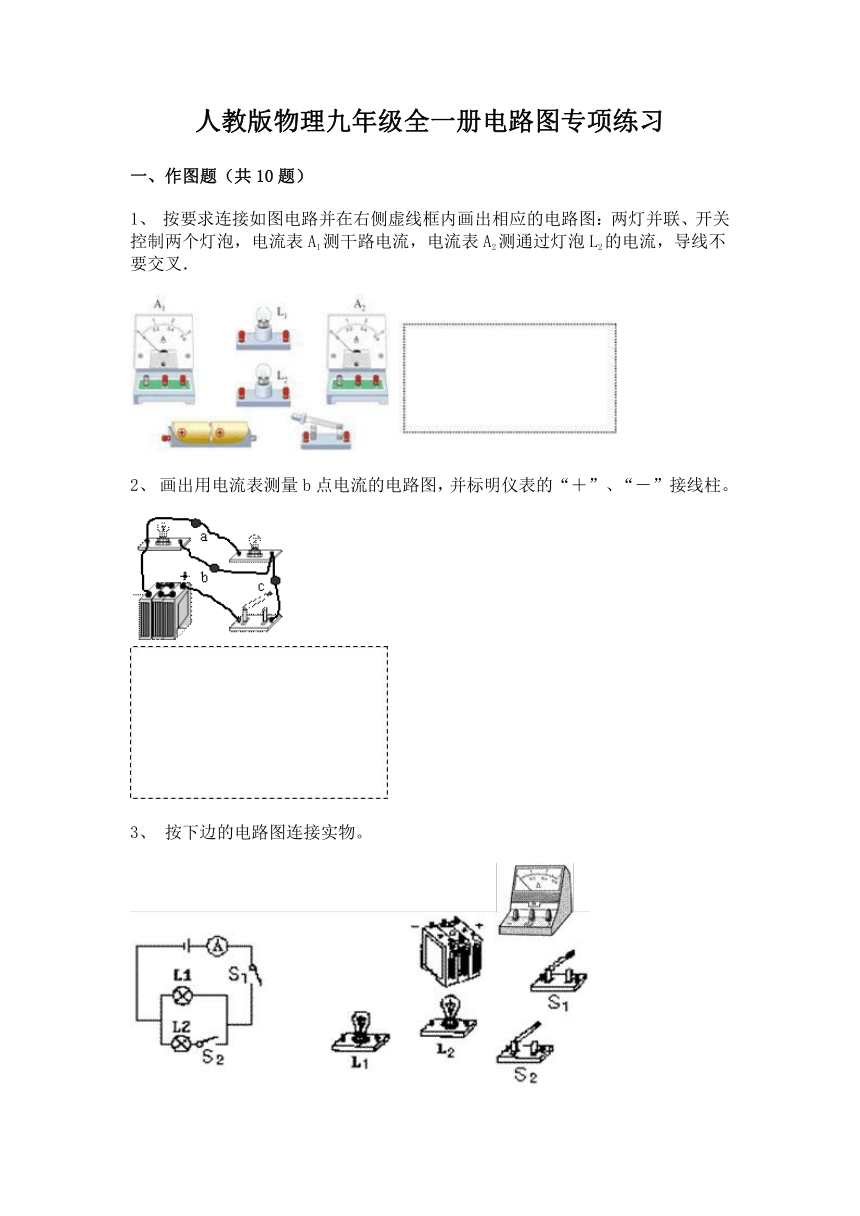

人教版物理九年级全一册电路图专项练习
一、作图题（共10题）
1、 按要求连接如图电路并在右侧虚线框内画出相应的电路图：两灯并联、开关控制两个灯泡，电流表A1测干路电流，电流表A2测通过灯泡L2的电流，导线不要交叉．
2、 画出用电流表测量b点电流的电路图，并标明仪表的“＋”、“－”接线柱。

3、 按下边的电路图连接实物。

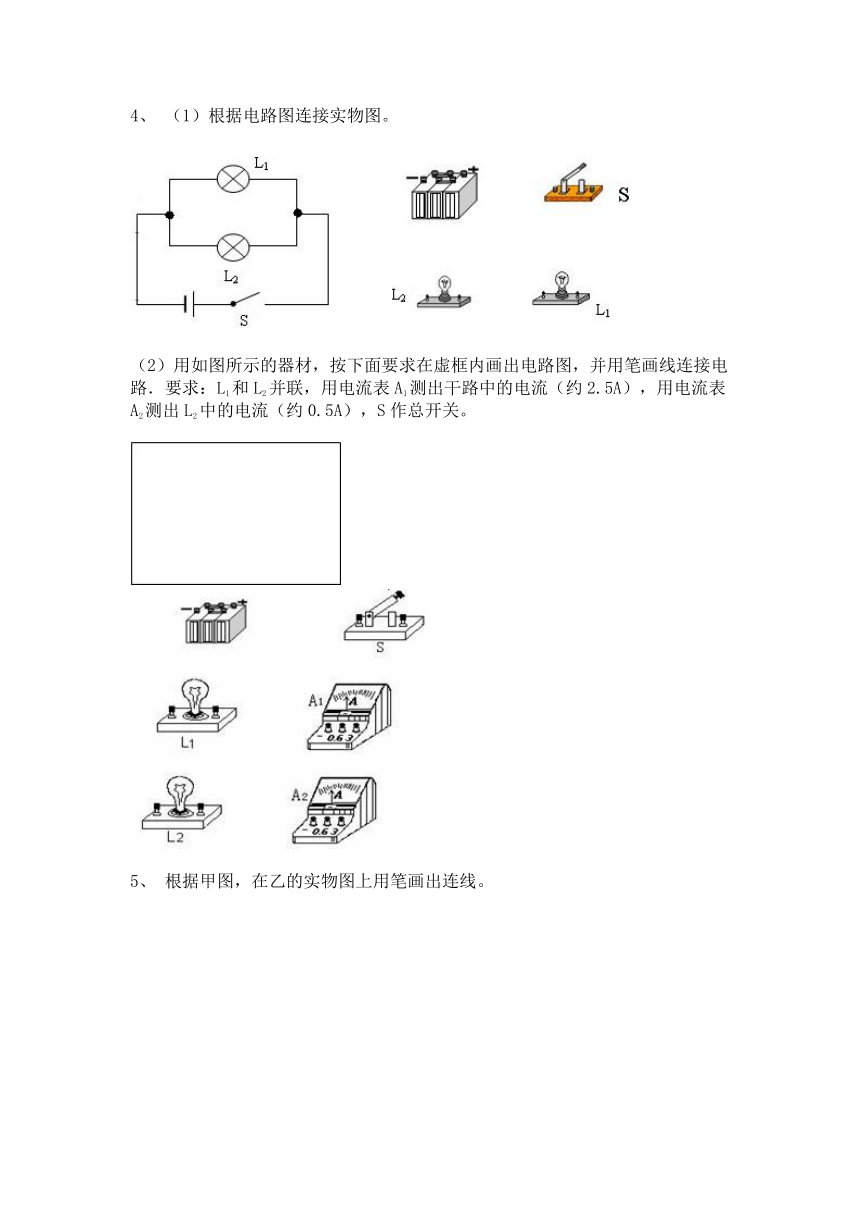

4、 （1）根据电路图连接实物图。

（2）用如图所示的器材，按下面要求在虚框内画出电路图，并用笔画线连接电路．要求：L1和L2并联，用电流表A1测出干路中的电流（约2.5A），用电流表A2测出L2中的电流（约0.5A），S作总开关。

5、 根据甲图，在乙的实物图上用笔画出连线。
6、 小明同学做“用电流表测电流”实验的电路如图所示，请用笔画线代替导线将电路连接完整，使灯L1和L2并联连接，开关控制两盏灯，电流表测量通过灯L1的电流。
7、 如图18所示，在探究“串联电路的电流规律”的实验中，闭合开关S后，小亮看到灯泡L1较亮，灯泡L2较暗，于是他认为：“灯泡L1中的电流大于灯泡L2中的电流”。请设计一个实验来验证小亮的猜想是否正确。（要求：画出相应的实验电路图，并写出主要的实验步骤）
8、 根据电路图连接实物图（通过的电流为，通过的电流为）．

9、 现有如下器材：开关一只、灯泡两只、电流表一只、电池组和导线若干。请按下列要求在虚线框中画出电路图：
（1）两灯泡并联，（2）开关控制整个电路，
（3）电流表测干路上的电流。
10、 张明同学“探究串、并联电路的电流规律实验”的电路如图13所示，当把电流表分别在A、B、C三处时测得电流如下表所示。请你帮他完成如下几项工作：
（1）比较右表数据，可以得出结论是： ；
（2）张明把电流表接入A点，当闭合开关时发现电流表指针如图14所示，出现这种情况的原因是 。
（3）当张明更换电压不同的电源后，将两个电流表分别接入如图15甲所示的两个位置测量，此时电流表A1和A2读数分别如图15乙所示，请你帮忙读出电流大小分别是：A1表为 A，A2表为 A，由此可知过灯泡L2的电流大小为 A。
