第十七章 第4节 欧姆定律在串、并联电路中的应用2021-2022学年人教版物理九年级（含答案）

2021-2022学年人教版物理九年级冲刺高分
第十七章 第4节欧姆定律在串、并联电路中的应用
一、单选题

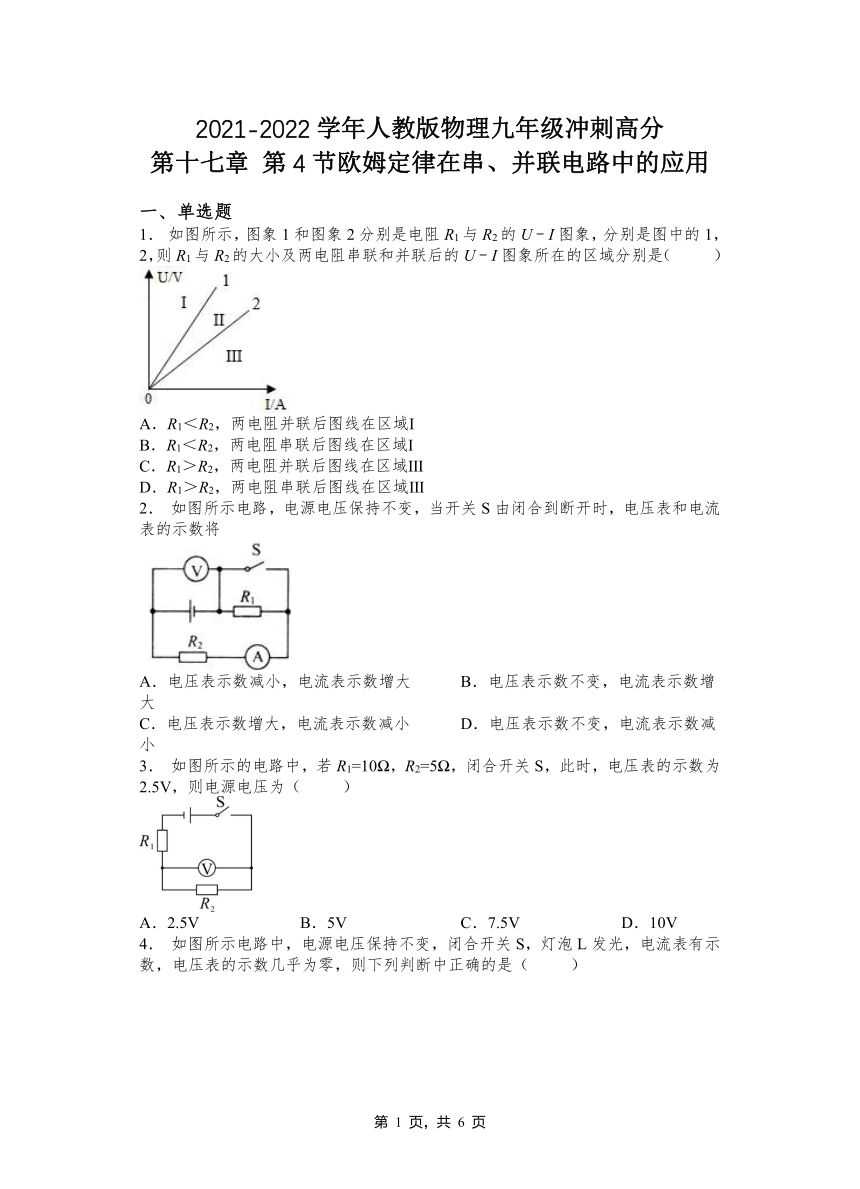

1． 如图所示，图象1和图象2分别是电阻R1与R2的U﹣I图象，分别是图中的1，2，则R1与R2的大小及两电阻串联和并联后的U﹣I图象所在的区域分别是（ ）
A．R1＜R2，两电阻并联后图线在区域Ⅰ
B．R1＜R2，两电阻串联后图线在区域Ⅰ
C．R1＞R2，两电阻并联后图线在区域Ⅲ
D．R1＞R2，两电阻串联后图线在区域Ⅲ
2． 如图所示电路，电源电压保持不变，当开关S由闭合到断开时，电压表和电流表的示数将
A．电压表示数减小，电流表示数增大 B．电压表示数不变，电流表示数增大
C．电压表示数增大，电流表示数减小 D．电压表示数不变，电流表示数减小
3． 如图所示的电路中，若R1=10 ，R2=5 ，闭合开关S，此时，电压表的示数为2.5V，则电源电压为（ ）
A．2.5V B．5V C．7.5V D．10V
4． 如图所示电路中，电源电压保持不变，闭合开关S，灯泡L发光，电流表有示数，电压表的示数几乎为零，则下列判断中正确的是（ ）
A．电阻R断路 B．电阻R短路 C．灯L断路 D．灯L短路

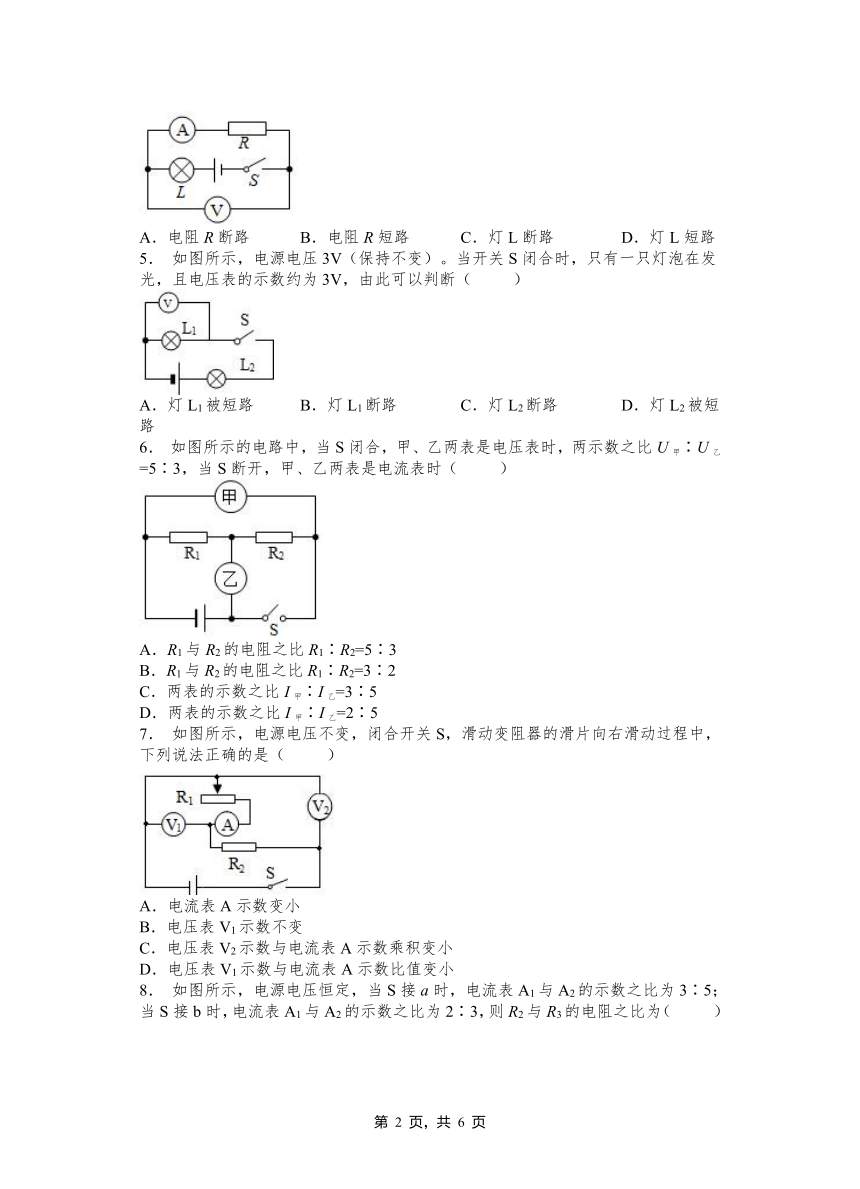

5． 如图所示，电源电压3V（保持不变）。当开关S闭合时，只有一只灯泡在发光，且电压表的示数约为3V，由此可以判断（ ）
A．灯L1被短路 B．灯L1断路 C．灯L2断路 D．灯L2被短路
6． 如图所示的电路中，当S闭合，甲、乙两表是电压表时，两示数之比U甲∶U乙=5∶3，当S断开，甲、乙两表是电流表时（ ）
A．R1与R2的电阻之比R1∶R2=5∶3
B．R1与R2的电阻之比R1∶R2=3∶2
C．两表的示数之比I甲∶I乙=3∶5
D．两表的示数之比I甲∶I乙=2∶5
7． 如图所示，电源电压不变，闭合开关S，滑动变阻器的滑片向右滑动过程中，下列说法正确的是（ ）
A．电流表A示数变小
B．电压表V1示数不变
C．电压表V2示数与电流表A示数乘积变小
D．电压表V1示数与电流表A示数比值变小
8． 如图所示，电源电压恒定，当S接a时，电流表A1与A2的示数之比为3∶5；当S接b时，电流表A1与A2的示数之比为2∶3，则R2与R3的电阻之比为（ ）
A．9∶10 B．4∶3 C．3∶4 D．5∶2

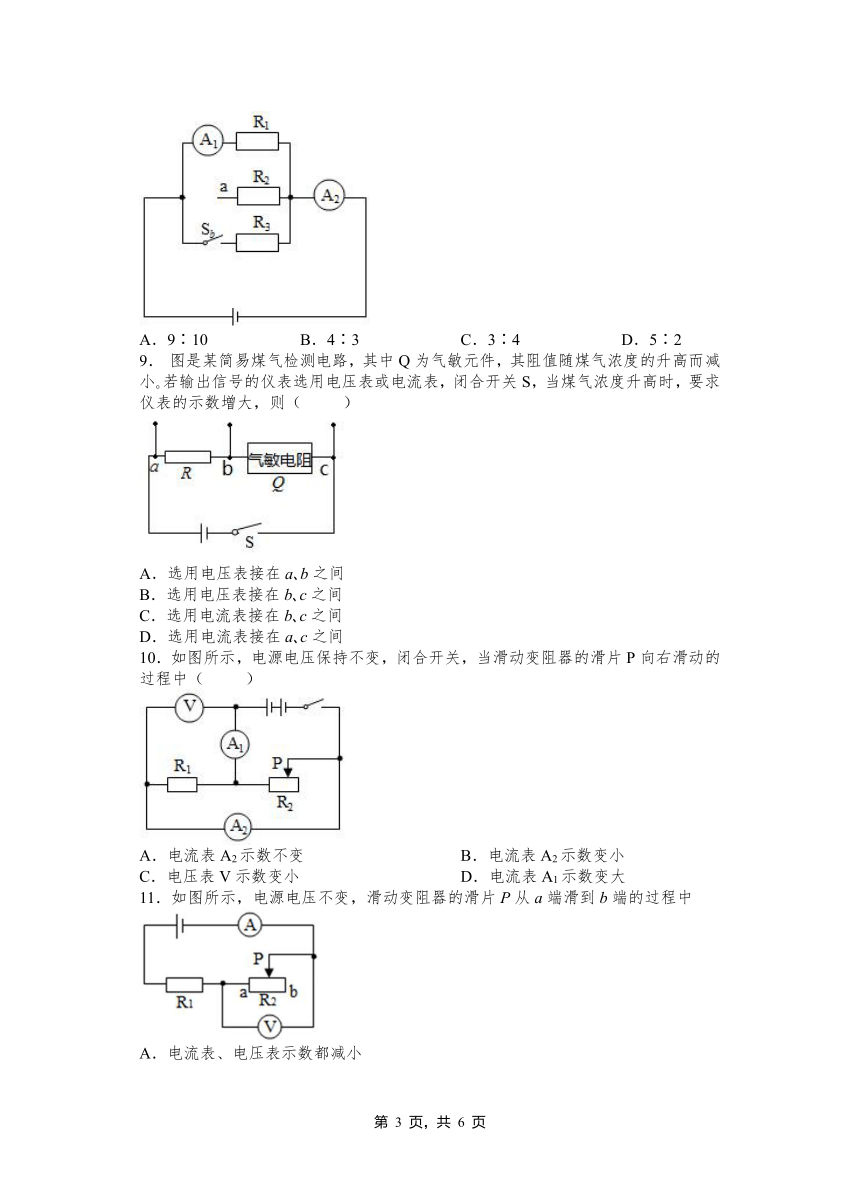

9． 图是某简易煤气检测电路，其中Q为气敏元件，其阻值随煤气浓度的升高而减小 若输出信号的仪表选用电压表或电流表，闭合开关S，当煤气浓度升高时，要求仪表的示数增大，则（ ）
A．选用电压表接在a b之间
B．选用电压表接在b c之间
C．选用电流表接在b c之间
D．选用电流表接在a c之间
10．如图所示，电源电压保持不变，闭合开关，当滑动变阻器的滑片P向右滑动的过程中（ ）
A．电流表A2示数不变 B．电流表A2示数变小
C．电压表V示数变小 D．电流表A1示数变大
11．如图所示，电源电压不变，滑动变阻器的滑片P从a端滑到b端的过程中
A．电流表、电压表示数都减小
B．电流表、电压表示数都增大
C．电流表示数减小、电压表示数增大
D．电流表示数增大、电压表示数减小
12．如图所示电路，电源电压为3V，当开关S闭合时，却只有一灯发光，若故障只发生在灯泡上，则下列详解判断错误的是
A．灯L1不亮，灯L2亮，灯L1不可能短路
B．灯L2不亮，灯L1亮，灯L2一定是断路
C．灯L1不亮，灯L2亮，灯L1、L2两端的电压均为3V
D．灯L1不亮，灯L2亮，灯L1两端的电压为0V
二、填空题
13．一只小灯泡正常工作的电压为8 V，正常发光时通过它的电流为0.5 A，现将该小灯泡接在12 V的电源上，为使其正常发光，应_____联一个_____Ω的电阻。
14．如图所示电路中，电键K由断开到闭合时，电流表A的示数将_____，电压表V的示数将_____．
15．变阻器的滑片P向右移动过程中，三个电表的示数如何变化？
电流表A 示数________; 电压表V1示数________; 电压表V2示数________．
16．如图甲所示电路中，R是一个定值电阻，Rt是一个半导体材料制成的热敏电阻，其阻值随温度变化的曲线如图乙所示．小越按照图甲所示连接好电路且闭合开关，已知电源由两节新铅蓄电池串联而成，电压表示数此时为1V，电流表示数0.2A，此时热敏电阻阻值为________ Ω；往Rt上擦一些酒精，则电压表示数将________ (选填“变大”“变小”或“不变”) ．
17．如图所示电路，要使灯泡L1和L2组成串联电路，断开开关________ ， 闭合开关______ ． 要使L1L2组成并联电路，断开开关_____ ． 闭合开关_____ ． 若开关都闭合会出现_____（填”通路””短路””断路”）
18．如图是R1、R2两电阻的电压与电流关系图象，由图可知，电阻R1的阻值为_____Ω，若将两电阻并联后接在3V电源两端，干路电流为_____A．
19．如图所示，电源电压不变，R1=2 Ω，R2=3 Ω，R3=4 Ω.只闭合S，电流表A1、A2示数之比为______，电压表V1、V2示数之比为_________．再闭合S1、S2，电压表V1、V2示数之比为 _________．
20． 如图所示，电源电压恒定不变，闭合开关K，当滑动变阻器的滑片P向右移动时，电流表A的示数将______ （选填“变小”、“不变”或“变大”）。
2021-2022学年人教版物理九年级第十七章 第4节 欧姆定律在串、并联电路中的应用（答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 C D C B D D D C A A
题号 11 12
答案 C D
二、填空题
13．串 8
14．变大 变大
15．变小 变小 变大
16．15 变小
17．S1、S3；S2；S2；S1、S3；S2；短路．
18．10 0.9
19．1:1 1:3 1:1
20．不变
