第十七章 第1节 电流与电压和电阻的关系 练习 2021-2022学年人教版物理九年级（含答案）

2021-2022学年人教版物理九年级冲刺高分
第十七章 第1节 电流与电压和电阻的关系
一、选择题
1． 在“探究电流与电阻的关系”实验中，小榕设计了如图所示的电路图．实验中电源两端电压保持6V不变，定值电阻R的阻值分别为5Ω、10Ω和20Ω，电压表示数保持2V不变．为完成实验，应选取的滑动变阻器的规格为
A．10Ω 2A B．20Ω 1A C．30Ω 2A D．50Ω 1A
2． 在做“探究电流与电阻的关系”实验中，小翔连接了如图所示的电路。他先在电路的A、B间接入10Ω的电阻，移动滑动变阻器的滑片，读出电压表与电流表的示数；记录数据后，改用15Ω电阻替换10Ω电阻，闭合开关，接下来他的实验操作应该是（ ）
A．观察电压表，向右移动滑片，读取电流数据
B．观察电流表，向右移动滑片，读取电压数据
C．观察电压表，向左移动滑片，读取电流数据
D．观察电流表，向左移动滑片，读取电压数据
3． 如图，在探究电流与电阻的关系实验时，将a b 间的电阻由15Ω换成10Ω时，下一步操作是
A．读出电流表与电压表的示数
B．将滑片P向左移动
C．将滑片P向右移动
D．适当减少电池的节数
4． 如图所示，保证AB间的电压U＝2 V不变，先后在AB间接入5 Ω、10 Ω、15 Ω的电阻，这是为了研究
A．通过电阻的电流与电阻的阻值的关系
B．通过电阻的电流与电阻两端电压的关系
C．电阻的阻值与流过电阻的电流的关系
D．电阻两端的电压与电阻的阻值的关系

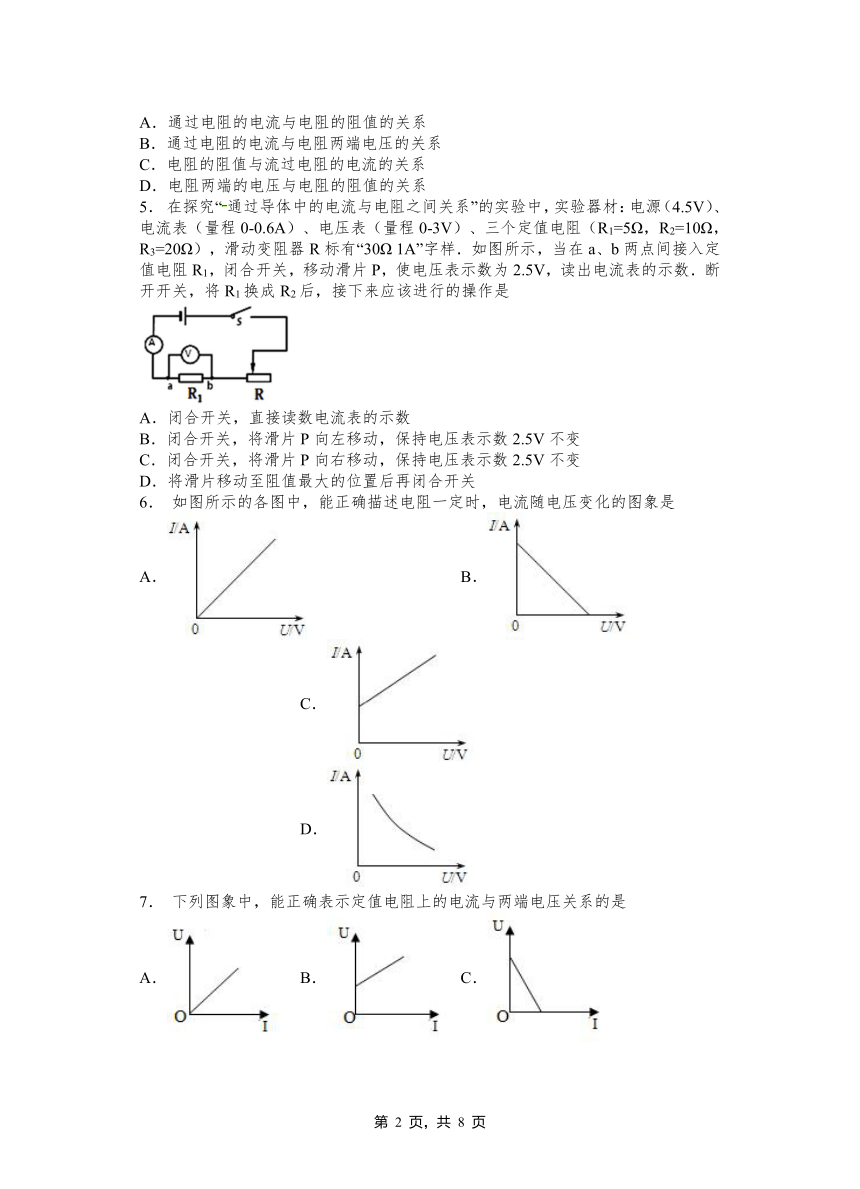

5． 在探究“通过导体中的电流与电阻之间关系”的实验中，实验器材：电源（4.5V）、电流表（量程0-0.6A）、电压表（量程0-3V）、三个定值电阻（R1=5Ω，R2=10Ω，R3=20Ω），滑动变阻器R标有“30Ω 1A”字样．如图所示，当在a、b两点间接入定值电阻R1，闭合开关，移动滑片P，使电压表示数为2.5V，读出电流表的示数．断开开关，将R1换成R2后，接下来应该进行的操作是
A．闭合开关，直接读数电流表的示数
B．闭合开关，将滑片P向左移动，保持电压表示数2.5V不变
C．闭合开关，将滑片P向右移动，保持电压表示数2.5V不变
D．将滑片移动至阻值最大的位置后再闭合开关
6． 如图所示的各图中，能正确描述电阻一定时，电流随电压变化的图象是
A． B． C． D．
7． 下列图象中，能正确表示定值电阻上的电流与两端电压关系的是
A． B． C． D．
8． 关于导体电阻，下列说法中正确的是
A．导体两端的电压越小，电阻越大 B．导体两端的电压越大，电阻越小
C．通过导体的电流强度越小，电阻越大 D．以上说法都不对

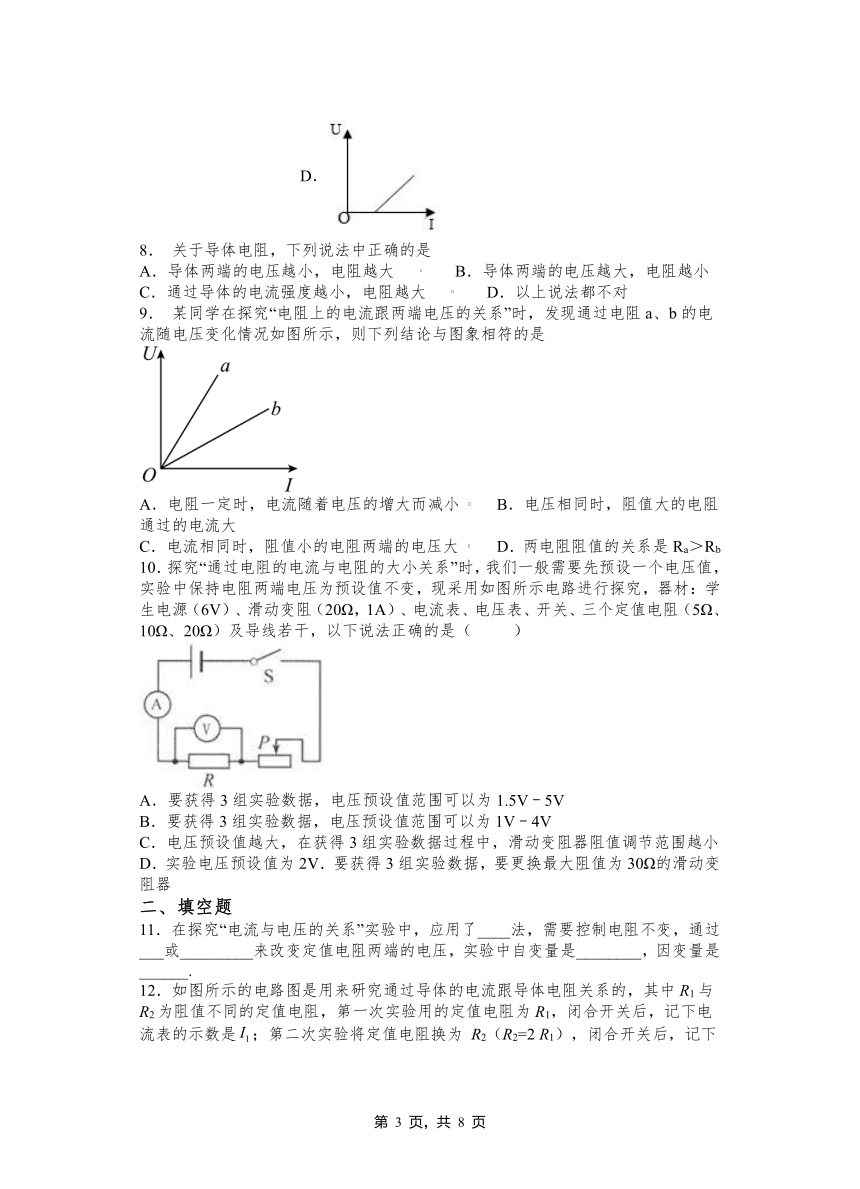

9． 某同学在探究“电阻上的电流跟两端电压的关系”时，发现通过电阻a、b的电流随电压变化情况如图所示，则下列结论与图象相符的是
A．电阻一定时，电流随着电压的增大而减小 B．电压相同时，阻值大的电阻通过的电流大
C．电流相同时，阻值小的电阻两端的电压大 D．两电阻阻值的关系是Ra＞Rb
10．探究“通过电阻的电流与电阻的大小关系”时，我们一般需要先预设一个电压值，实验中保持电阻两端电压为预设值不变，现采用如图所示电路进行探究，器材：学生电源（6V）、滑动变阻（20Ω，1A）、电流表、电压表、开关、三个定值电阻（5Ω、10Ω、20Ω）及导线若干，以下说法正确的是（ ）
A．要获得3组实验数据，电压预设值范围可以为1.5V﹣5V
B．要获得3组实验数据，电压预设值范围可以为1V﹣4V
C．电压预设值越大，在获得3组实验数据过程中，滑动变阻器阻值调节范围越小
D．实验电压预设值为2V．要获得3组实验数据，要更换最大阻值为30Ω的滑动变阻器
二、填空题
11．在探究“电流与电压的关系”实验中，应用了____法，需要控制电阻不变，通过___或_________来改变定值电阻两端的电压，实验中自变量是________，因变量是______.

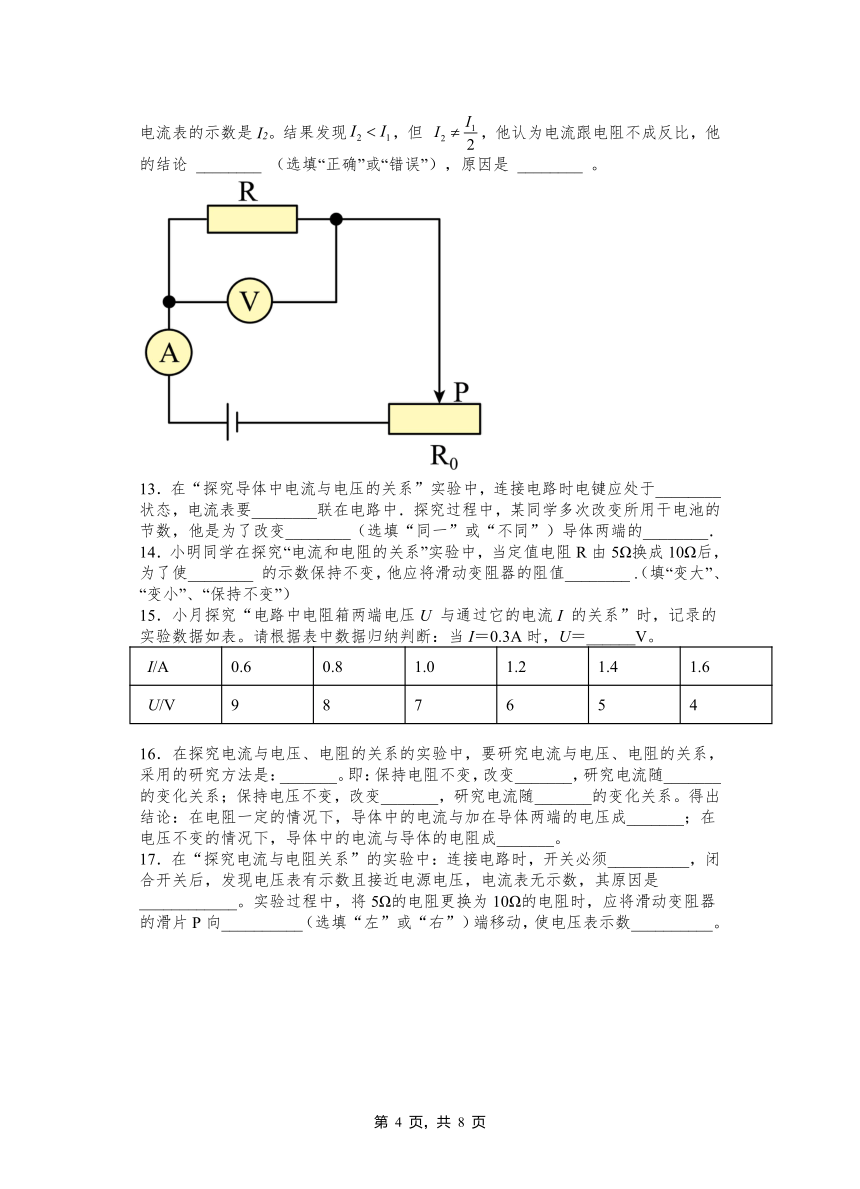

12．如图所示的电路图是用来研究通过导体的电流跟导体电阻关系的，其中R1与R2为阻值不同的定值电阻，第一次实验用的定值电阻为R1，闭合开关后，记下电流表的示数是；第二次实验将定值电阻换为 R2（R2=2 R1），闭合开关后，记下电流表的示数是I2。结果发现，但 ，他认为电流跟电阻不成反比，他的结论 ________ （选填“正确”或“错误”），原因是 ________ 。
13．在“探究导体中电流与电压的关系”实验中，连接电路时电键应处于________状态，电流表要________联在电路中．探究过程中，某同学多次改变所用干电池的节数，他是为了改变________（选填“同一”或“不同”）导体两端的________．
14．小明同学在探究“电流和电阻的关系”实验中，当定值电阻R由5Ω换成10Ω后，为了使________ 的示数保持不变，他应将滑动变阻器的阻值________ .（填“变大”、“变小”、“保持不变”）
15．小月探究“电路中电阻箱两端电压U 与通过它的电流I 的关系”时，记录的实验数据如表。请根据表中数据归纳判断：当I＝0.3A时，U＝______V。
I/A 0.6 0.8 1.0 1.2 1.4 1.6
U/V 9 8 7 6 5 4
16．在探究电流与电压、电阻的关系的实验中，要研究电流与电压、电阻的关系，采用的研究方法是：_______。即：保持电阻不变，改变_______，研究电流随_______的变化关系；保持电压不变，改变_______，研究电流随_______的变化关系。得出结论：在电阻一定的情况下，导体中的电流与加在导体两端的电压成_______；在电压不变的情况下，导体中的电流与导体的电阻成_______。
17．在“探究电流与电阻关系”的实验中：连接电路时，开关必须__________，闭合开关后，发现电压表有示数且接近电源电压，电流表无示数，其原因是____________。实验过程中，将5Ω的电阻更换为10Ω的电阻时，应将滑动变阻器的滑片P向__________（选填“左”或“右”）端移动，使电压表示数__________。
18．如图是电阻RA和RB两端电压与电流的U—I图像，如果将RA和RB串联起来，它们两端电压之比为__________；如果将RA和RB并联起来，通过它们的电流之比为__________．
19．探究“电流与电压、电阻关系”的实验时，小红和小东设计了甲、乙二种方案（如图）来探究“电流与电压的关系”．你认为图甲和图乙两种方案中可行的是________，理由是：________．
20．小科利用器材探究通过M、N之间导体的电流与电压的关系，部分电路如图所示。
（1）图中M、N之间应连入______（填“定值电阻”或“小灯泡”）；
（2）图中M、N之间若接入定值电阻，闭合开关，当滑动变阻器滑片向左移动时，滑动变阻器两端的电压______（填变化情况）。
三、实验题
21．在探究电流与电阻关系的实验中，使用的电源为两节新干电池．
（1）如图所示，甲图为实验电路，请在接错的一根导线上打“×”，再用笔画线代替 导线将电路改正（导线不允许交叉）___________；
（2）电路改正后，进行了三次实验，在第二次实验中电流表示数如乙图所示，请将电流表示数填入表格空白处___________；
（3）通过上表中的数据，可以得出结论：导体两端电压一定时，________________．
22．小明同学在“探究通过导体的电流与电阻的关系“时，他用如图所示的电路进行实验，可供选择的定值电阻分别为2.5Ω、5Ω、10Ω、15Ω、20Ω、25Ω．实验中电阻R两端的电压始终保持3V不变，滑动变阻器的规格为“15Ω1A”．
（1）请用笔画线代替导线，将图中实物电路连接完整，要求滑动变阻器的滑片P向B端移动时接入电路的电阻变大__________．
（2）闭合开关后，小明发现电流表示数为0，电压表示数很大，故障原因可能是_____．
（3）实验中，不能被选用的电阻为_____Ω．
（4）保证可用电阻均能正常进行实验，电源电压应该控制在_____V至_____V之间．
2021-2022学年人教版物理九年级第十七章 第1节 电流与电压和电阻的关系（答案）
一、选择题
题号 1 2 3 4 5 6 7 8 9 10
答案 D A C A D A A D D C
二、填空题
11．控制变量 调节滑动变阻器滑片 改变电池节数 电阻两端的电压 通过电阻的电流
12．错误 没有保持定值电阻两端的电压不变
13．断开串同一电压
14．电压表 变大
15．10.5
16．控制变量法电压电压电阻电阻正比反比
17．断开 R断路 右 保持不变
18．2:1 1:2
19．乙 甲图不能控制电阻不变（或乙图能控制电阻不变）
20．定值电阻 减小
三、实验题
21． 0.20 通过导体的电流与导体的电阻成反比
22． R断路 2.5 3 4.8
