第十六章 第2节 串、并联电路中电压的规律2021-2022学年人教版物理九年级（含答案）

2021-2022学年人教版物理九年级冲刺高分
第十六章 第2节 串、并联电路中电压的规律
一、单选题
1． 如图所示电路，已知电源电压为6V，电压表的读数为4V，则（ ）
A．灯L1两端电压为4V B．灯L2两端电压为4V
C．灯L2两端电压为2V D．灯L1两端电压为6V
2． 如图所示，电源电压保持不变，当开关S1闭合，S2断开时，电压表示数3 V，当S1断开，S2闭合时，电压表示数4.5 V，则灯泡L1和L2两端的电压分别是
A．3 V和5.5 V B．1.5 V和4.5 V C．3 V和1.5 V D．1.5 V和3 V
3． 如图所示，电源电压为6V，灯泡L1和L2均标有“6V 6W”的字样．当开关S闭合时，若灯泡上L1和L2均正常发光，则电路图中○里的电表分别是（ ）
A．①③为电压表，②为电流表 B．①③为电流表，②为电压表
C．①②为电压表，③为电流表 D．①②③均为电流表
4． 在如图电路中，开关闭合时，电压表V1、V2、V3的读数分别是U1、U2、U3，则U1、U2、U3的关系正确的是
A．U1=U2+U3 B．U1=U2=U3 C．U1>U2>U3 D．U3>U2>U3
5． 教室内有六盏灯，两盏灯最亮，两盏灯最暗，则这六盏灯两端的电压关系为
A．两盏最亮的灯电压最大 B．两盏最暗的灯电压最大
C．六盏灯电压一样大 D．无法判定
6． 把两个灯泡连接到电源两极上，用电压表测得两个灯泡两端的电压相等，则这两个灯泡的连接方式（ ）
A．一定并联 B．一定串联 C．串联、并联都有可能 D．无法判断
7． 如下图所示，电源电压是5V并保持不变，开关S闭合后电压表的示数为3V，则（ ）
A．L1两端的电压为3V
B．L1两端的电压为5V
C．L2两端的电压为2V
D．L2两端的电压为3V
8． 如图所示，两个灯泡完全相同，电源电压为6 V。闭合开关，关于电压表示数和灯L2两端的电压，下列说法正确的是
A．3 V 3 V B．1.5 V 3 V C．3 V 1.5 V D．6 V 3 V
9． 如图所示的电路，开关闭合后，电压表的示数是1.5V，的示数是4.5V，则电源电压是（ ）
A．1.5V B．3V C．4.5V D．6V

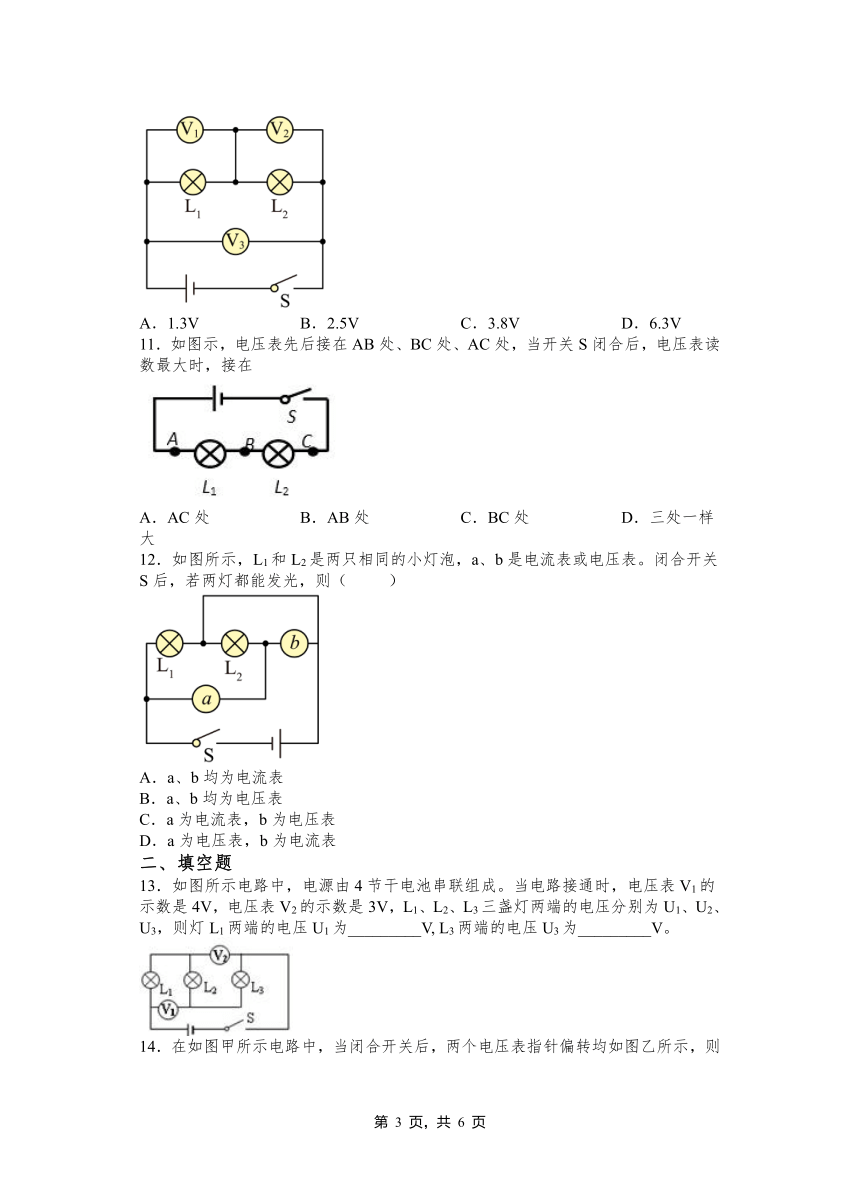

10．如图所示，在探究“串联电路电压的关系”时，闭合开关S后，电压表V1的示数是2.5V，V2的示数是3.8V，则电压表V3的示数是
A．1.3V B．2.5V C．3.8V D．6.3V
11．如图示，电压表先后接在AB处、BC处、AC处，当开关S闭合后，电压表读数最大时，接在
A．AC处 B．AB处 C．BC处 D．三处一样大
12．如图所示，L1和L2是两只相同的小灯泡，a、b是电流表或电压表。闭合开关S后，若两灯都能发光，则（ ）
A．a、b均为电流表
B．a、b均为电压表
C．a为电流表，b为电压表
D．a为电压表，b为电流表
二、填空题
13．如图所示电路中，电源由4节干电池串联组成。当电路接通时，电压表V1的示数是4V，电压表V2的示数是3V，L1、L2、L3三盏灯两端的电压分别为U1、U2、U3，则灯L1两端的电压U1为_________V, L3两端的电压U3为_________V。
14．在如图甲所示电路中，当闭合开关后，两个电压表指针偏转均如图乙所示，则电阻和两端的电压分别为________V和________V.
15．如图所示的电路中，当S1闭合、S2断开时，电压表的示数为2.5V；当S1断开、S2闭合时，电压表示数为6V，则灯L2两端电压为多少？______
16．如图所示的电路，灯L1和L2是______联，如果电源电压是3V，闭合开关S后，两灯均发光，电压表的示数是1.4V，此时灯L1两端的电压是______V；一段时间后，两灯同时熄灭，电压表示数变大，导致这种电路故障的原因可能是______。
17．一种节日小彩灯是由多个小灯泡串联而成的，若每个小彩灯上标注的正常工作电压是12V，则应将________个小彩灯________（填“串”或“并”）联接在家庭电路两端。
18．如图所示的电路中，当S闭合后，两个灯泡都能正常发光，若电源电压为6V，灯L1两端的电压为2.5V，则L2两端的电压为________V，电压表的示数为________V．
19．一个小电动机工作时，要求电源电压是6 V，如果用干电池作电源，需要______节干电池串联起来，如果用铅蓄电池作电源，需要_________联起来．
20．小明按图甲所示的电路进行实验，当闭合开关用电器正常工作时，电压表V1和V2的指针位置完全一样，如图乙所示，则L2两端的电压为________V，L1两端的电压为_______V．
2021-2022学年人教版物理九年级第十六章 第2节 串、并联电路中电压的规律（答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 B C B B C C D D D D
题号 11 12
答案 A C
二、填空题
13． 3 2
14．7.2 1.8
15．3.5V
16．串 1.6 灯L2开路
17．19 串
18．3.5 3.5
19．4 3
20．2 8
