第十五章 第5节 串、并联电路中电流的规律
一、单选题
1． 如图所示，当开关S1、S2闭合，S3断开时，电流表A1的示数为0.5A，电流表A2的示数为0.3A，下列说法正确的是（ ）
A．当只闭合S1时，电流表A1的示数为0.2A
B．当只闭合S2时，L1、L2串联，电流表A2的示数为0.3A
C．当只闭合S3时，L1、L2串联，电流表A2的示数为0.2A
D．当只闭合开关S1、S2时，L1、L2并联，通过L1的电流为0.3A
2． 如图是某品牌的平衡车，它是依靠电力驱动及人体平衡能力控制的代步工具。当电源开关S1闭合时，指示灯亮起；人站在平衡车踏板上，开关S2自动闭合时，电动机才能启动，开始运动；紧急情况时，S1自动断开，电动机停止工作。下列电路图中符合上述要求的是（ ）
A． B．
C． D．
3． 如图所示，电路中两个小灯泡均正常发光，则下列说法正确的是（ ）
A．开关只控制灯泡 B．电流表测量灯泡电流
C．电流表测量干路电流 D．电流表、的示数可能相等
4． 如图所示。小明利用该电路检验并联电路干路电流是否等于各支路电流之和，在导线①、②、③、④中，有一根导线接错了，接错的是（ ）
A．导线①
B．导线②
C．导线③
D．导线④
5． 如图所示，某电子线路板上有一个由三个电阻R1、R2和R3构成的局部电路，电路图如图。已知通过R1和R2的电流分别为4mA和10mA，则通过R3的电流可能是（ ）

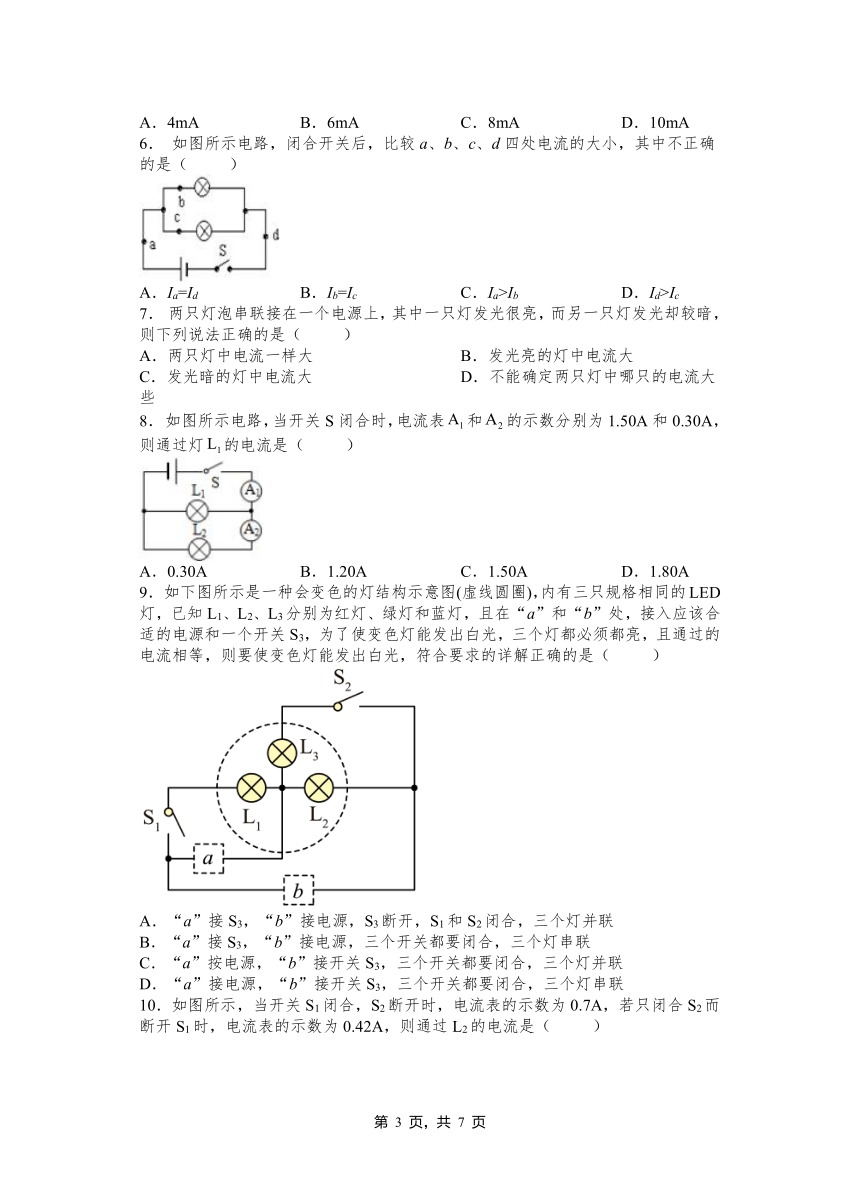

A．4mA B．6mA C．8mA D．10mA
6． 如图所示电路，闭合开关后，比较a、b、c、d四处电流的大小，其中不正确的是（ ）
A．Ia=Id B．Ib=Ic C．Ia>Ib D．Id>Ic
7． 两只灯泡串联接在一个电源上，其中一只灯发光很亮，而另一只灯发光却较暗，则下列说法正确的是（ ）
A．两只灯中电流一样大 B．发光亮的灯中电流大
C．发光暗的灯中电流大 D．不能确定两只灯中哪只的电流大些
8． 如图所示电路，当开关S闭合时，电流表和的示数分别为1.50A和0.30A，则通过灯的电流是（ ）
A．0.30A B．1.20A C．1.50A D．1.80A
9． 如下图所示是一种会变色的灯结构示意图(虚线圆圈)，内有三只规格相同的LED灯，已知L1、L2、L3分别为红灯、绿灯和蓝灯，且在“a”和“b”处，接入应该合适的电源和一个开关S3，为了使变色灯能发出白光，三个灯都必须都亮，且通过的电流相等，则要使变色灯能发出白光，符合要求的详解正确的是（ ）
A．“a”接S3，“b”接电源，S3断开，S1和S2闭合，三个灯并联
B．“a”接S3，“b”接电源，三个开关都要闭合，三个灯串联
C．“a”按电源，“b”接开关S3，三个开关都要闭合，三个灯并联
D．“a”接电源，“b”接开关S3，三个开关都要闭合，三个灯串联
10．如图所示，当开关S1闭合，S2断开时，电流表的示数为0.7A，若只闭合S2而断开S1时，电流表的示数为0.42A，则通过L2的电流是（ ）
A．0.7A B．0.42A C．0.28A D．1.12A
11．两只灯泡连接在由一个电源供电的电路中，用电流表测得通过灯泡Ll电流为0.2A，通过灯泡L2的电流为0.2A，由此可判断两只灯泡的连接方式是（ ）
A．一定是串联 B．一定是并联
C．可能是串联也可能是并联 D．以上说法都不对
12．如图所示电路中，闭合开关后，电流表和的示数分别如图甲、乙所示，则通过的电流为（ ）
A． B． C． D．
二、填空题
13．如图甲电路，当开关S闭合后，电流表的指针偏转如图乙所示，其中a电流表测量的是通______的电流，通过灯泡L2的电流为______。
14．如甲图电路，当开关s闭合后，电流表的指针偏转如乙图所示，其中a电流表测量的是通过______（选填“电源”、“L1”或“L2”）的电流，b电流表的读数应为______A，灯泡L2中的电流为______A。
15．如图所示，当开关S闭合后，电流表的指针偏转如图所示，其中A1电流表测量的是通过______（选填“干路”、“L1”或“L2”）的电流，A电流表的读数应为______A。
16．如图所示，当开关闭合时，电流表A1、A2、A3的示数分别为、、，则通过L1的电流是___________；通过L2的电流是___________。
17．某同学用电流表测串联电路中的电流时，闭合开关后发现，两灯泡同时出现时亮时暗现象，产生这种现象的原因是__________，串联电路中电流的关系为_________。
18．当闭合下图所示的电路的开关时，电流表A1、A2的示数如下图甲和乙所示，则流过灯泡L1和L2的电流分别为______A和______A。
19．如图所示电路中，电流表A1、与A2指针指示的位置如图所示，电流表A2读数是___________。
20．如图所示电路，电流表A1读数为0.18A，电流表A2读数为0.32A，通过灯泡L3的电流为0.15A，那么通过L1和L2的电流分别是______A和______A；电流表A3的读数是______A。
2021-2022学年人教版物理九年级第十五章 第5节 串、并联电路中电流的规律（答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 A A C C B B A B C C
题号 11 12
答案 C C
二、填空题
13．L1 0.9A
14．L1 1.2 0.9
15． 1.2
16．0.2 0.4
17．电路接触不良 串联电路各处电流相等
18．0.78 0.52
19．0.44A
20．0.18 0.14 0.47
