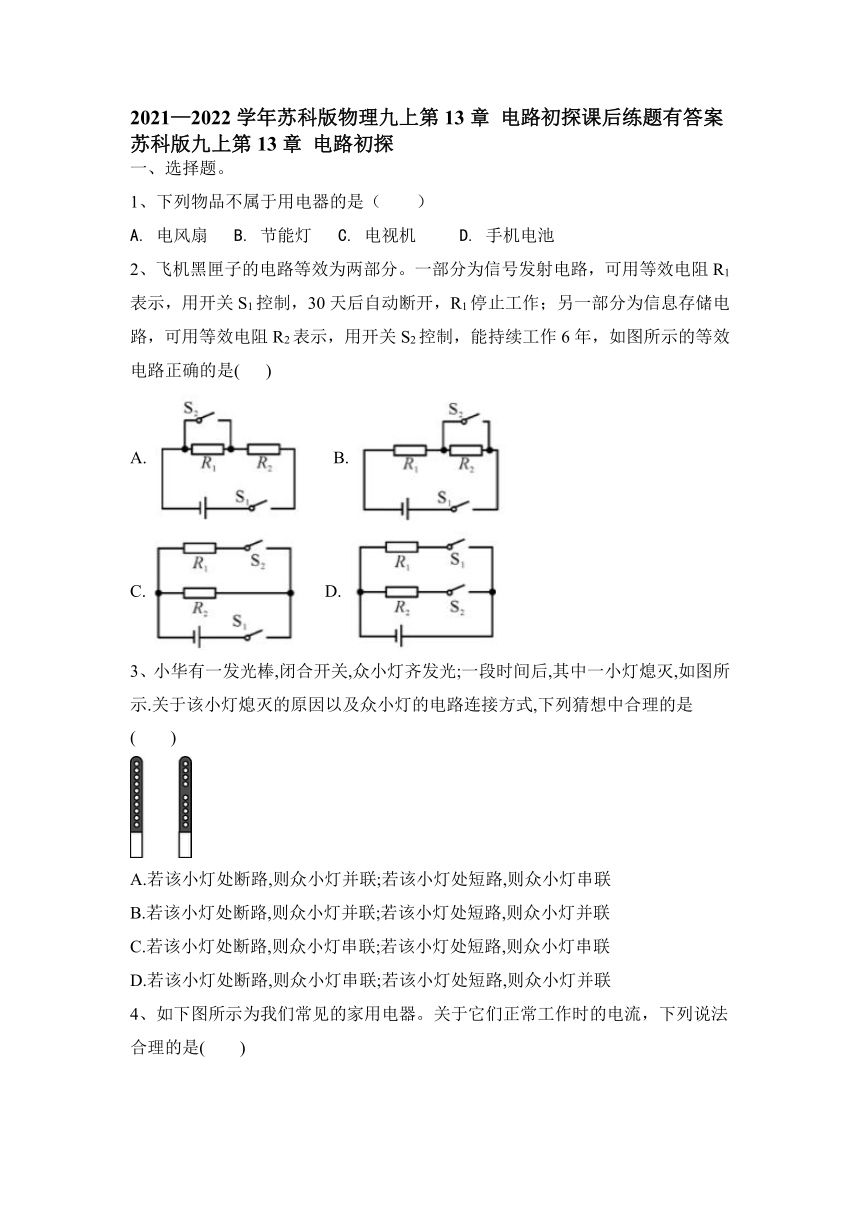

2021—2022学年苏科版物理九上第13章 电路初探课后练题有答案
苏科版九上第13章 电路初探
一、选择题。
1、下列物品不属于用电器的是（　　）
A. 电风扇 B. 节能灯 C. 电视机 D. 手机电池
2、飞机黑匣子的电路等效为两部分。一部分为信号发射电路，可用等效电阻R1表示，用开关S1控制，30天后自动断开，R1停止工作；另一部分为信息存储电路，可用等效电阻R2表示，用开关S2控制，能持续工作6年，如图所示的等效电路正确的是( )
A. B.
C. D.
3、小华有一发光棒,闭合开关,众小灯齐发光;一段时间后,其中一小灯熄灭,如图所示.关于该小灯熄灭的原因以及众小灯的电路连接方式,下列猜想中合理的是(　　)
A.若该小灯处断路,则众小灯并联;若该小灯处短路,则众小灯串联
B.若该小灯处断路,则众小灯并联;若该小灯处短路,则众小灯并联
C.若该小灯处断路,则众小灯串联;若该小灯处短路,则众小灯串联
D.若该小灯处断路,则众小灯串联;若该小灯处短路,则众小灯并联

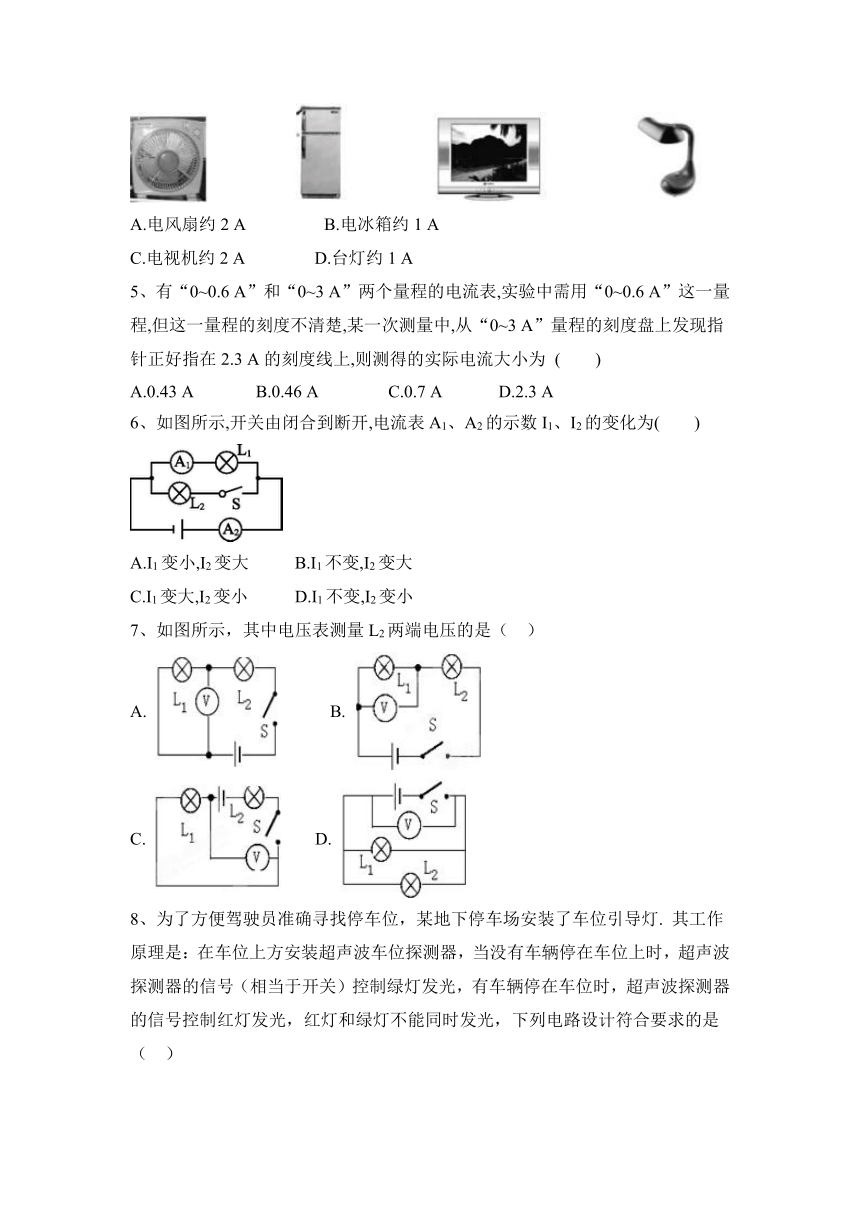

4、如下图所示为我们常见的家用电器。关于它们正常工作时的电流，下列说法合理的是( )
A.电风扇约2 A B.电冰箱约1 A
C.电视机约2 A D.台灯约1 A
5、有“0~0.6 A”和“0~3 A”两个量程的电流表,实验中需用“0~0.6 A”这一量程,但这一量程的刻度不清楚,某一次测量中,从“0~3 A”量程的刻度盘上发现指针正好指在2.3 A的刻度线上,则测得的实际电流大小为 (　　)
A.0.43 A B.0.46 A C.0.7 A D.2.3 A
6、如图所示,开关由闭合到断开,电流表A1、A2的示数I1、I2的变化为(　　)
A.I1变小,I2变大 B.I1不变,I2变大
C.I1变大,I2变小 D.I1不变,I2变小
7、如图所示，其中电压表测量L2两端电压的是（　）
A. B.
C. D.

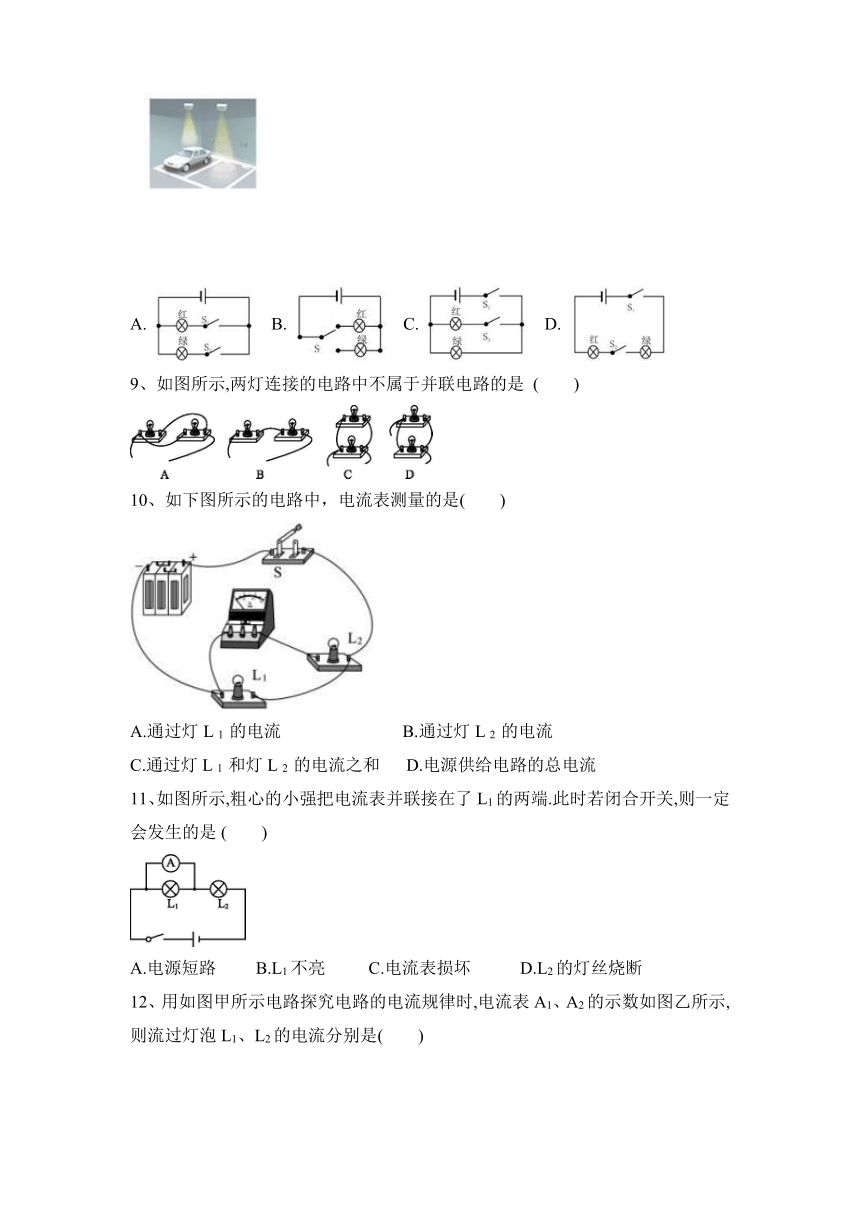

8、为了方便驾驶员准确寻找停车位，某地下停车场安装了车位引导灯. 其工作原理是：在车位上方安装超声波车位探测器，当没有车辆停在车位上时，超声波探测器的信号（相当于开关）控制绿灯发光，有车辆停在车位时，超声波探测器的信号控制红灯发光，红灯和绿灯不能同时发光，下列电路设计符合要求的是（ ）
A. B. C. D.
9、如图所示,两灯连接的电路中不属于并联电路的是 (　　)
10、如下图所示的电路中，电流表测量的是( )
A.通过灯L 1 的电流 B.通过灯L 2 的电流
C.通过灯L 1 和灯L 2 的电流之和 D.电源供给电路的总电流
11、如图所示,粗心的小强把电流表并联接在了L1的两端.此时若闭合开关,则一定会发生的是 (　　)
A.电源短路 B.L1不亮 C.电流表损坏 D.L2的灯丝烧断

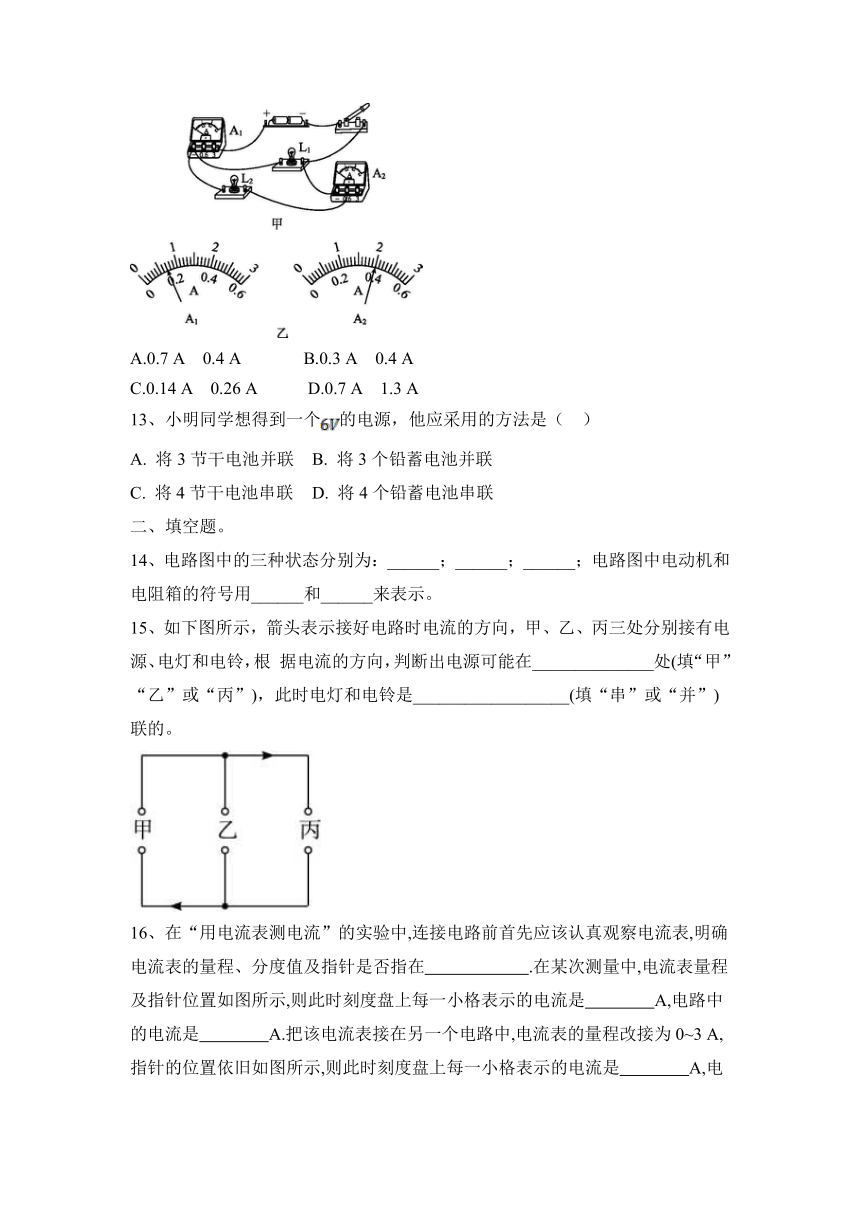

12、用如图甲所示电路探究电路的电流规律时,电流表A1、A2的示数如图乙所示,则流过灯泡L1、L2的电流分别是(　　)
A.0.7 A　0.4 A B.0.3 A　0.4 A
C.0.14 A　0.26 A D.0.7 A　1.3 A
13、小明同学想得到一个的电源，他应采用的方法是（ ）
A. 将3节干电池并联 B. 将3个铅蓄电池并联
C. 将4节干电池串联 D. 将4个铅蓄电池串联
二、填空题。
14、电路图中的三种状态分别为：______；______；______；电路图中电动机和电阻箱的符号用______和______来表示。
15、如下图所示，箭头表示接好电路时电流的方向，甲、乙、丙三处分别接有电源、电灯和电铃，根 据电流的方向，判断出电源可能在______________处(填“甲”“乙”或“丙”)，此时电灯和电铃是__________________(填“串”或“并”)联的。
16、在“用电流表测电流”的实验中,连接电路前首先应该认真观察电流表,明确电流表的量程、分度值及指针是否指在　　　　　　.在某次测量中,电流表量程及指针位置如图所示,则此时刻度盘上每一小格表示的电流是　　　　A,电路中的电流是　　　　A.把该电流表接在另一个电路中,电流表的量程改接为0~3 A,指针的位置依旧如图所示,则此时刻度盘上每一小格表示的电流是　　　　A,电路中的电流是　　　　A.

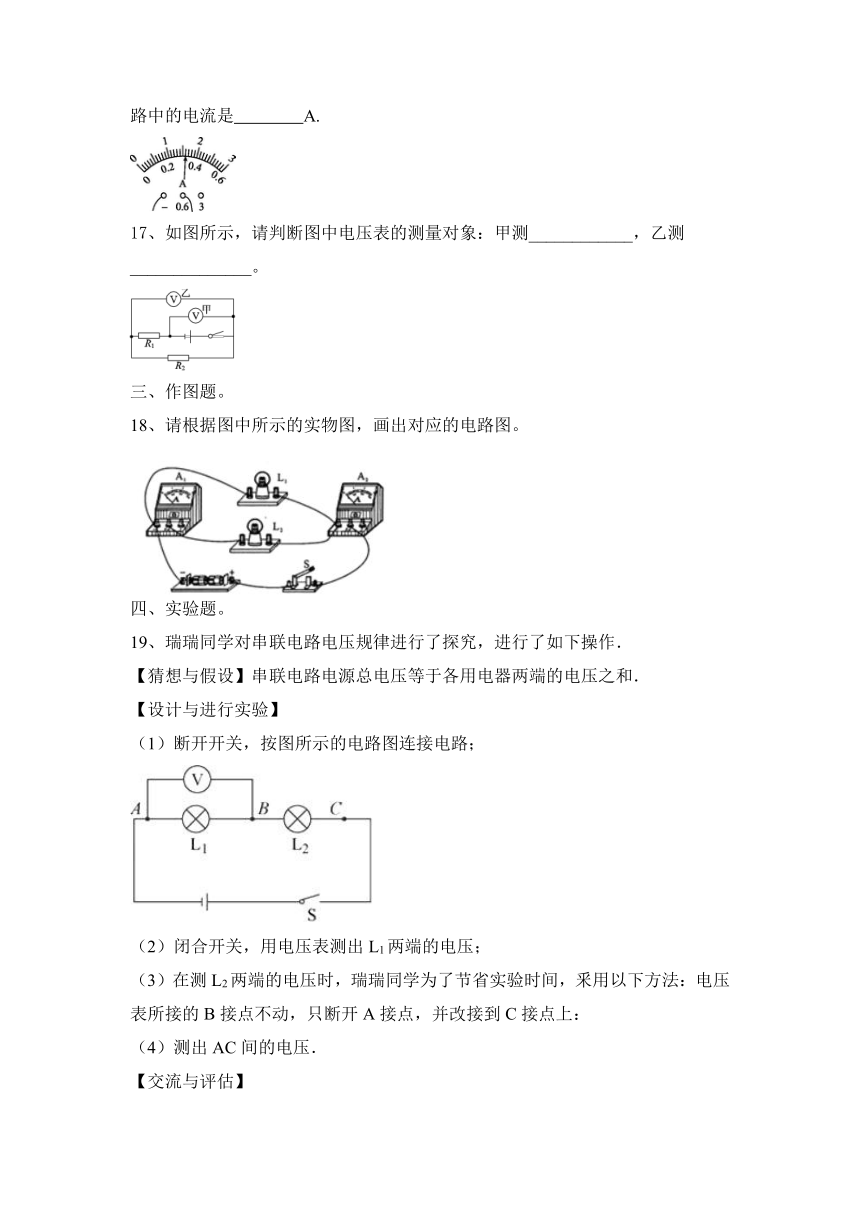

17、如图所示，请判断图中电压表的测量对象：甲测____________，乙测______________。
三、作图题。
18、请根据图中所示的实物图，画出对应的电路图。
四、实验题。
19、瑞瑞同学对串联电路电压规律进行了探究，进行了如下操作．
【猜想与假设】串联电路电源总电压等于各用电器两端的电压之和．
【设计与进行实验】
（1）断开开关，按图所示的电路图连接电路；
（2）闭合开关，用电压表测出L1两端的电压；
（3）在测L2两端的电压时，瑞瑞同学为了节省实验时间，釆用以下方法：电压表所接的B接点不动，只断开A接点，并改接到C接点上：
（4）测出AC间的电压．
【交流与评估】
（1）在拆接电路时，开关必须先________．
（2）瑞瑞同学用上面的方法能否测出L2两端的电压？________为什么？________
（3）方法改进后，分别测出AB、BC、AC间的电压记录在下面表格中．分析瑞瑞同学的实验数据可以得出的结论是：________
UAB/V UBC/V UAC/V
1.4 1.4 2.8
a．在串联电路中，各用电器两端电压相等．
b．在串联电路中，电路总电压________各用电器两端的电压之和（填“等于”或“不等于”）．
（4）这个实验在设计方案上还存在的不足之处是：
①________． ②________．
2021—2022学年苏科版物理九上第13章 电路初探课后练题有答案
苏科版九上第13章 电路初探
一、选择题。
1、下列物品不属于用电器的是（　　）
A. 电风扇 B. 节能灯 C. 电视机 D. 手机电池
【答案】D
2、飞机黑匣子的电路等效为两部分。一部分为信号发射电路，可用等效电阻R1表示，用开关S1控制，30天后自动断开，R1停止工作；另一部分为信息存储电路，可用等效电阻R2表示，用开关S2控制，能持续工作6年，如图所示的等效电路正确的是( )
A. B.
C. D.
【答案】D
3、小华有一发光棒,闭合开关,众小灯齐发光;一段时间后,其中一小灯熄灭,如图所示.关于该小灯熄灭的原因以及众小灯的电路连接方式,下列猜想中合理的是(　　)
A.若该小灯处断路,则众小灯并联;若该小灯处短路,则众小灯串联
B.若该小灯处断路,则众小灯并联;若该小灯处短路,则众小灯并联
C.若该小灯处断路,则众小灯串联;若该小灯处短路,则众小灯串联
D.若该小灯处断路,则众小灯串联;若该小灯处短路,则众小灯并联
【答案】A　
4、如下图所示为我们常见的家用电器。关于它们正常工作时的电流，下列说法合理的是( )
A.电风扇约2 A B.电冰箱约1 A
C.电视机约2 A D.台灯约1 A
【答案】B
5、有“0~0.6 A”和“0~3 A”两个量程的电流表,实验中需用“0~0.6 A”这一量程,但这一量程的刻度不清楚,某一次测量中,从“0~3 A”量程的刻度盘上发现指针正好指在2.3 A的刻度线上,则测得的实际电流大小为 (　　)
A.0.43 A B.0.46 A C.0.7 A D.2.3 A
【答案】B　
6、如图所示,开关由闭合到断开,电流表A1、A2的示数I1、I2的变化为(　　)
A.I1变小,I2变大 B.I1不变,I2变大
C.I1变大,I2变小 D.I1不变,I2变小
【答案】D　
7、如图所示，其中电压表测量L2两端电压的是（　）
A. B.
C. D.
【答案】D
8、为了方便驾驶员准确寻找停车位，某地下停车场安装了车位引导灯. 其工作原理是：在车位上方安装超声波车位探测器，当没有车辆停在车位上时，超声波探测器的信号（相当于开关）控制绿灯发光，有车辆停在车位时，超声波探测器的信号控制红灯发光，红灯和绿灯不能同时发光，下列电路设计符合要求的是（ ）
A. B. C. D.
【答案】B
9、如图所示,两灯连接的电路中不属于并联电路的是 (　　)
【答案】B　
10、如下图所示的电路中，电流表测量的是( )
A.通过灯L 1 的电流 B.通过灯L 2 的电流
C.通过灯L 1 和灯L 2 的电流之和 D.电源供给电路的总电流
【答案】B
11、如图所示,粗心的小强把电流表并联接在了L1的两端.此时若闭合开关,则一定会发生的是 (　　)
A.电源短路 B.L1不亮 C.电流表损坏 D.L2的灯丝烧断
【答案】B　
12、用如图甲所示电路探究电路的电流规律时,电流表A1、A2的示数如图乙所示,则流过灯泡L1、L2的电流分别是(　　)
A.0.7 A　0.4 A B.0.3 A　0.4 A
C.0.14 A　0.26 A D.0.7 A　1.3 A
【答案】B　
13、小明同学想得到一个的电源，他应采用的方法是（ ）
A. 将3节干电池并联 B. 将3个铅蓄电池并联
C. 将4节干电池串联 D. 将4个铅蓄电池串联
【答案】C
二、填空题。
14、电路图中的三种状态分别为：______；______；______；电路图中电动机和电阻箱的符号用______和______来表示。
【答案】短路 断路 通路
15、如下图所示，箭头表示接好电路时电流的方向，甲、乙、丙三处分别接有电源、电灯和电铃，根 据电流的方向，判断出电源可能在______________处(填“甲”“乙”或“丙”)，此时电灯和电铃是__________________(填“串”或“并”)联的。
【答案】甲或丙 并
16、在“用电流表测电流”的实验中,连接电路前首先应该认真观察电流表,明确电流表的量程、分度值及指针是否指在　　　　　　.在某次测量中,电流表量程及指针位置如图所示,则此时刻度盘上每一小格表示的电流是　　　　A,电路中的电流是　　　　A.把该电流表接在另一个电路中,电流表的量程改接为0~3 A,指针的位置依旧如图所示,则此时刻度盘上每一小格表示的电流是　　　　A,电路中的电流是　　　　A.
【答案】零刻度线处　0.02　0.32　0.1　1.6
17、如图所示，请判断图中电压表的测量对象：甲测____________，乙测______________。
【答案】电源电压 R2两端的电压
三、作图题。
18、请根据图中所示的实物图，画出对应的电路图。
【答案】
四、实验题。
19、瑞瑞同学对串联电路电压规律进行了探究，进行了如下操作．
【猜想与假设】串联电路电源总电压等于各用电器两端的电压之和．
【设计与进行实验】
（1）断开开关，按图所示的电路图连接电路；
（2）闭合开关，用电压表测出L1两端的电压；
（3）在测L2两端的电压时，瑞瑞同学为了节省实验时间，釆用以下方法：电压表所接的B接点不动，只断开A接点，并改接到C接点上：
（4）测出AC间的电压．
【交流与评估】
（1）在拆接电路时，开关必须先________．
（2）瑞瑞同学用上面的方法能否测出L2两端的电压？________为什么？________
（3）方法改进后，分别测出AB、BC、AC间的电压记录在下面表格中．分析瑞瑞同学的实验数据可以得出的结论是：________
UAB/V UBC/V UAC/V
1.4 1.4 2.8
a．在串联电路中，各用电器两端电压相等．
b．在串联电路中，电路总电压________各用电器两端的电压之和（填“等于”或“不等于”）．
（4）这个实验在设计方案上还存在的不足之处是：
①________． ②________．
【答案】（1）断开 （2）不能；改接后电压表正负接线柱接反
（3）b；等于 （4）灯泡的规格相同；只进行了一次实验
